精密线性轴承
Precision Linear Bearings & Recirculating Units
瑞士 SCHNEEBERGER 线性轴承，涵盖线性轴承（有限行程）与循环单元（长行程）两大类
从超高运动平顺性到极端重载，为精密机床、半导体与医疗设备提供最佳直线运动支撑

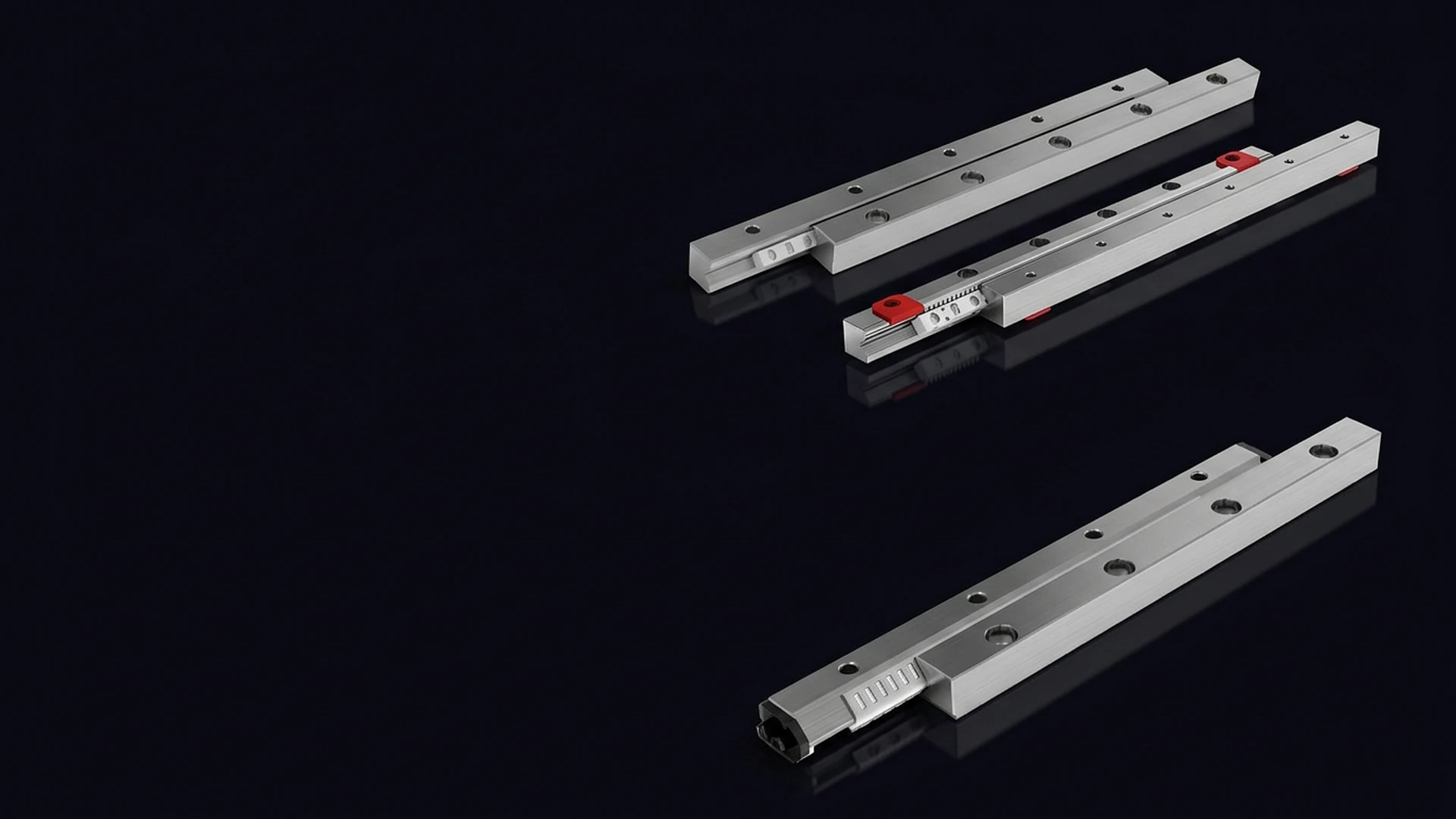

Linear Bearings
滚动体在保持架引导下运行，提供极高的运动平顺性与刚度，适合有限行程的精密应用

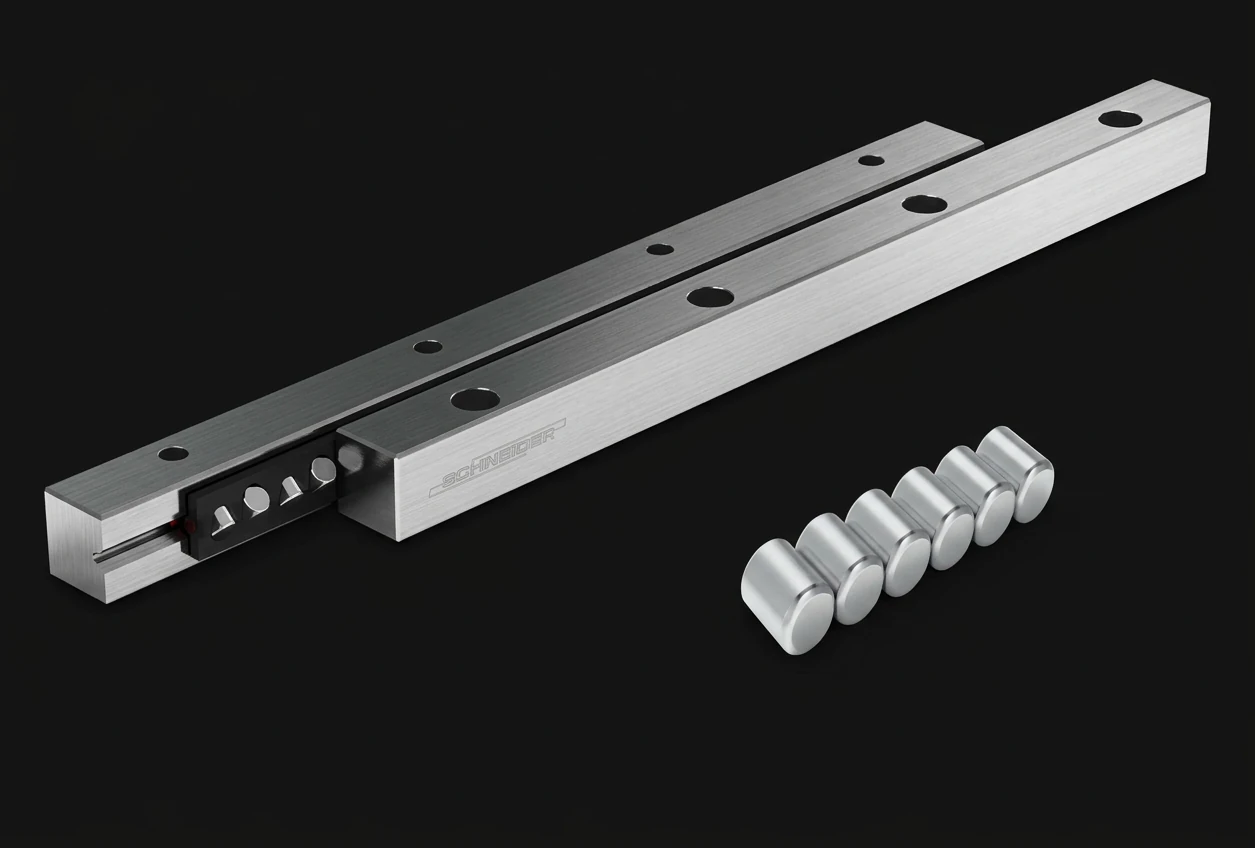

Type R / RD
Cross Roller Cage Guideways
- 首款标准化交叉滚柱导轨
- 滚珠或滚柱可选
- RD 双 V 形导轨节省空间
- 定义全球行业标准
Type RN
Narrow Cross Roller Guideways
- R 型的优化版本
- 相同安装尺寸，性能更高
- 间隙更小，防污染能力更好
- 可选 FORMULA-S 保持架居中控制装置

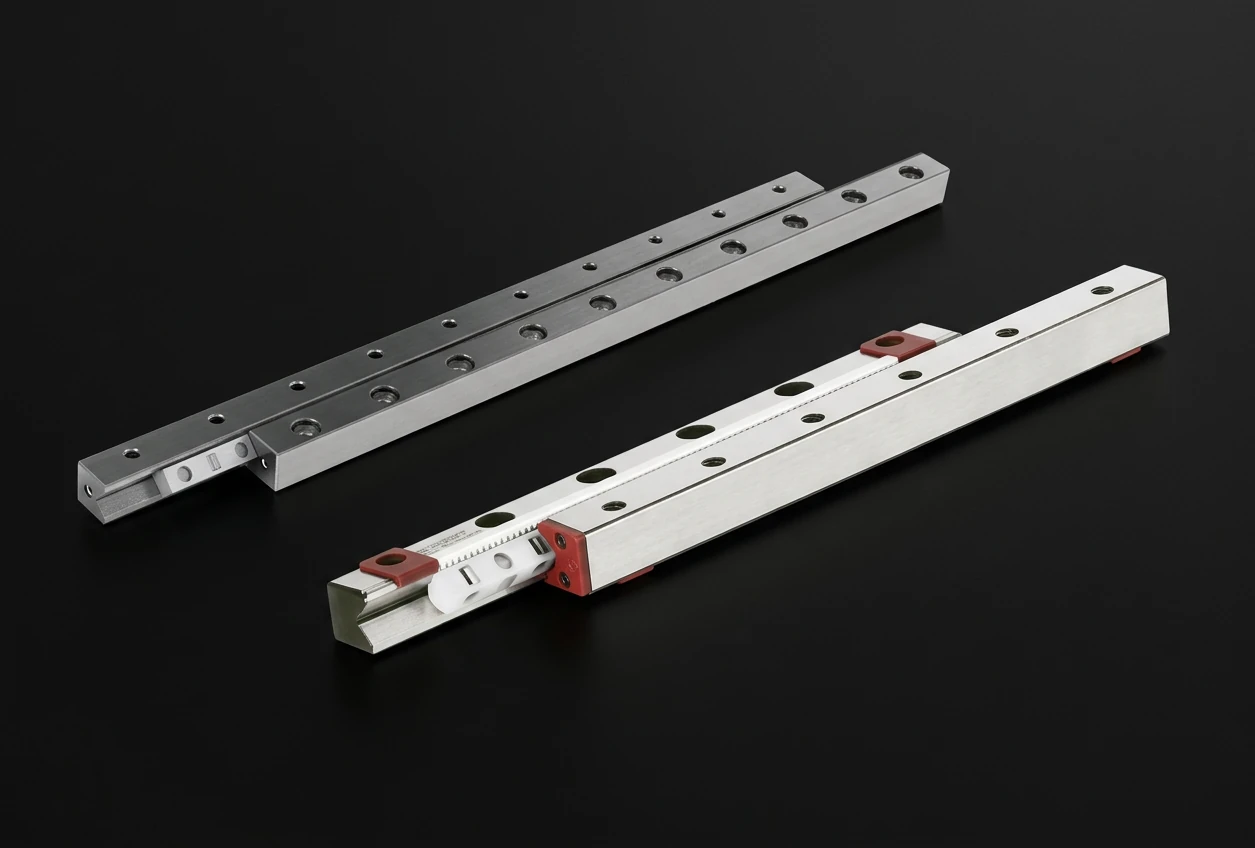

Type RNG
Cross Roller Cage Guideways
- 基于 R 型，截面更小
- 经济高效，不妥协性能
- 性能与 RN 相当
- 可选 FORMULA-S 保持架居中控制装置
Type N / O
Needle Cage Guideways
- 滚针保持架，高负载能力
- 复合保持架降低移动阻力
- 适合涉及高负载的应用
- 可选保持架居中控制装置（200 m/s²）

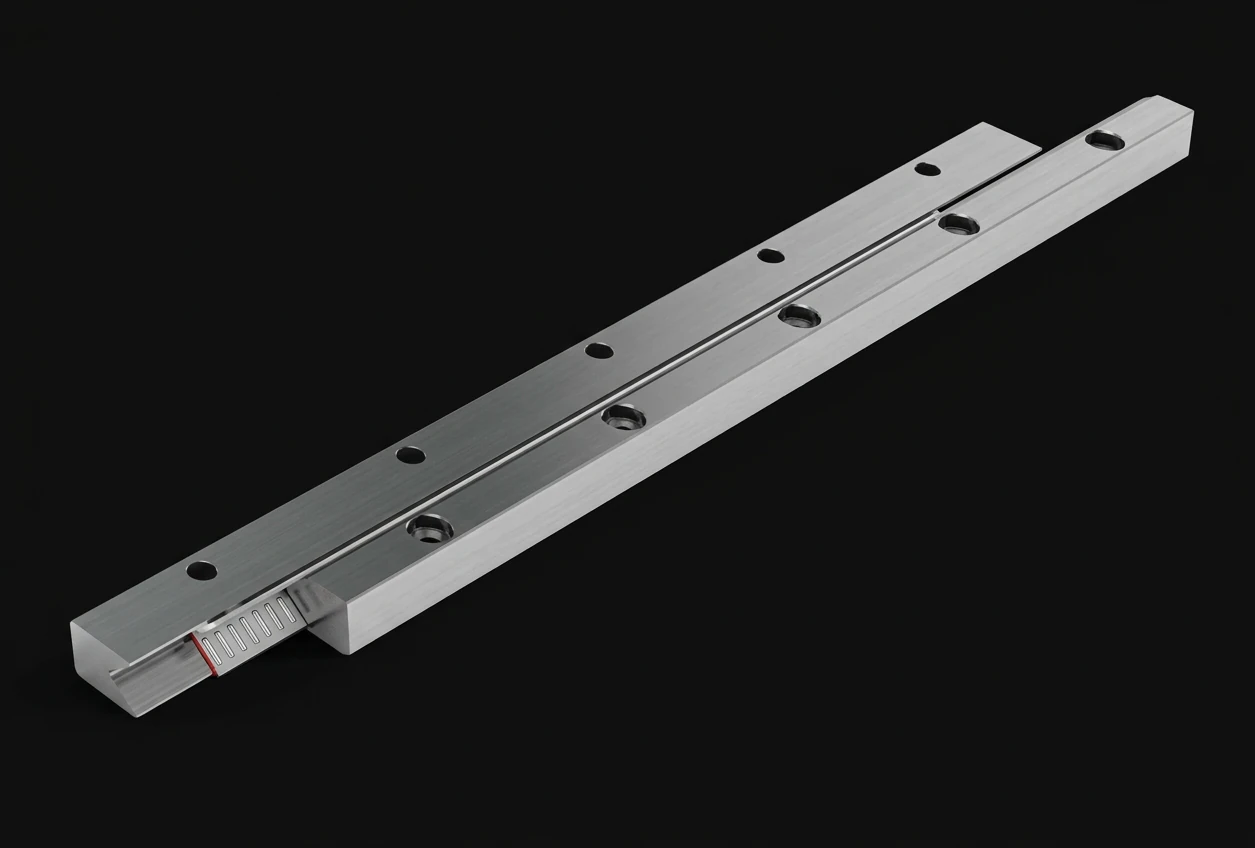

Type M / V
Needle Cage Guideways
- 滚针保持架，类似 N/O
- 外部尺寸与 N/O 不同
- 复合保持架降低移动阻力
- 可选 KZST 保持架居中控制装置（200 m/s²）
| R / RD | RN | RNG | N / O | M / V | |
|---|---|---|---|---|---|
| 滚动体 | 交叉滚柱 （可选滚珠） | 交叉滚柱 | 交叉滚柱 | 滚针 | 滚针 |
| 行程类型 | 有限行程 | 有限行程 | 有限行程 | 有限行程 | 有限行程 |
| 运动平顺性 | +++ | +++ | +++ | ++ | ++ |
| 负载能力 | ++ | +++ | +++ | ++++ | ++++ |
| 最高速度 | 1 m/s | 1 m/s | 1 m/s | 1 m/s | 1 m/s |
| 导轨硬度 | 58–62 HRC | 58–62 HRC | 58–62 HRC | 58–62 HRC | 58–62 HRC |
| 温度范围 | -40 ~ +80°C | -40 ~ +80°C | -40 ~ +80°C | -40 ~ +80°C | -40 ~ +80°C |
| 最大导轨长度 | 3,000 mm R9/R12 NQ | 3,000 mm RN 9/12 NQ | 3,000 mm RNG 9/12 NQ | 3,000 mm N/O 92025+ NQ | 3,000 mm M/V 4020+ NQ |
| 最大保持架长度 | 1,500 mm AC 6/9/12 | 1,500 mm KBN 6/9/12 | 1,500 mm KBN 6/9/12 | 1,500 mm SHW/SH | 1,500 mm SHW/SH |
Recirculating Units
滚动体循环往复运行，无行程限制，适合需要长距离线性运动的应用

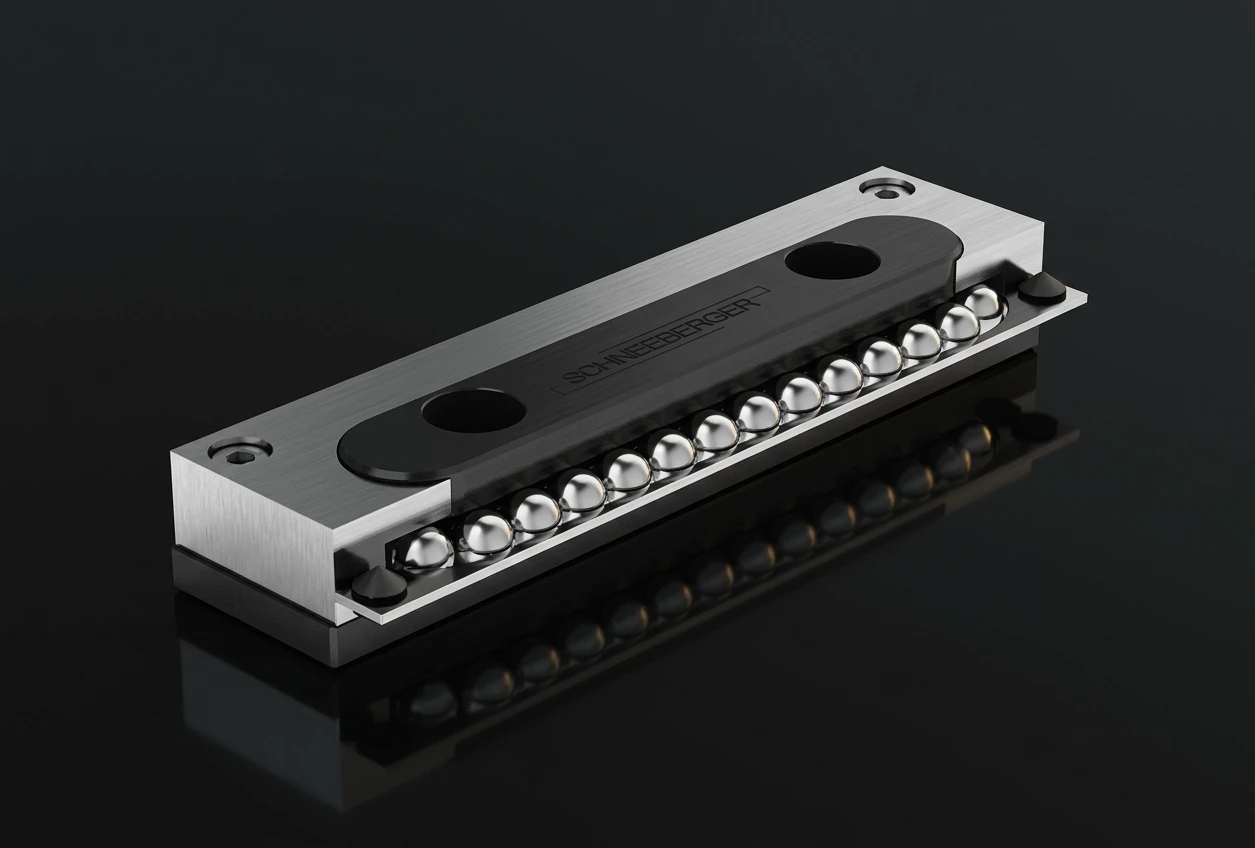

Type SK
Recirculating Ball Bearing Units
- 滚珠循环设计，标准结构高度
- 多种尺寸（1, 2, 3, 6, 9, 12）
- 重定向单元依尺寸使用铝或塑胶
- 可选高度匹配（GP）

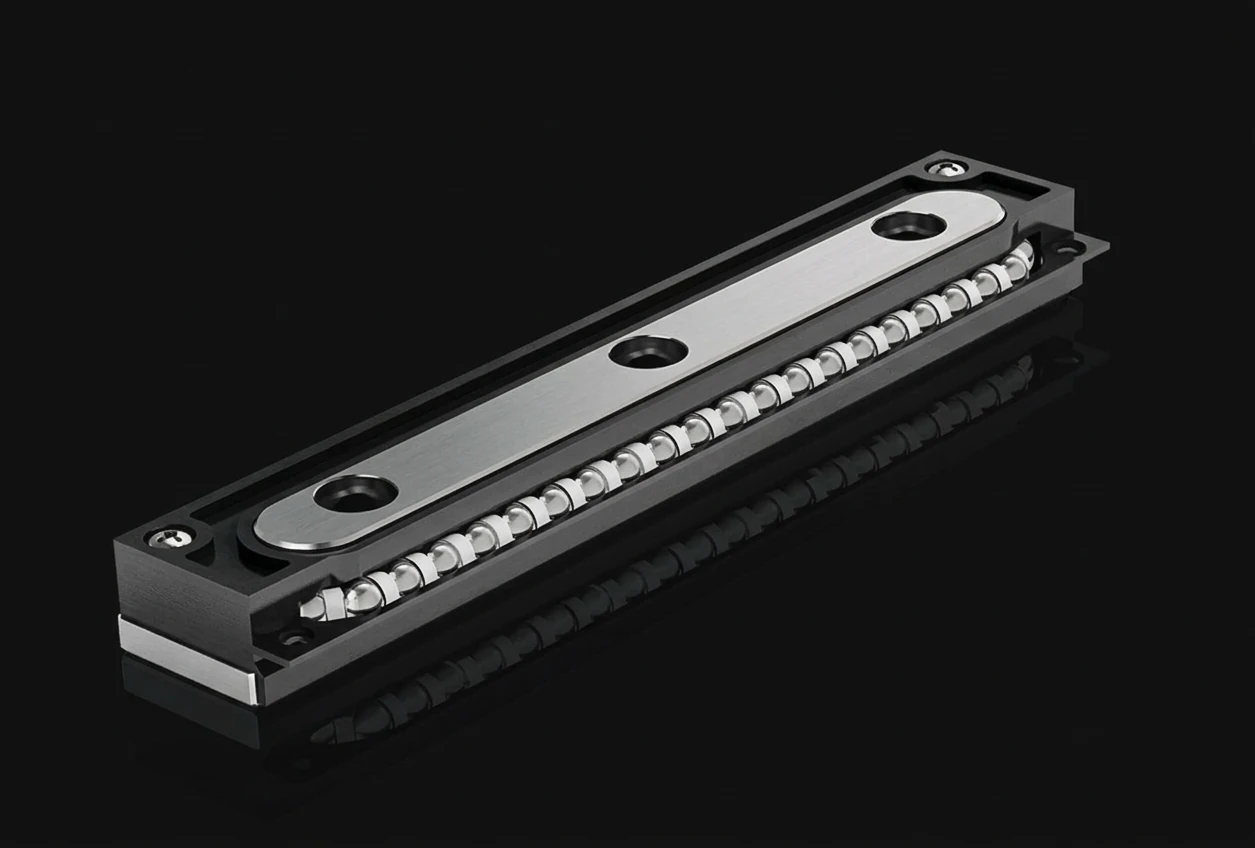

Type SKD
Recirculating Ball Units with Damping
- 滚珠循环，带塑胶阻尼元件
- 最佳运动平顺性（++++）
- 降噪性能优异
- 可选高度匹配（GP）

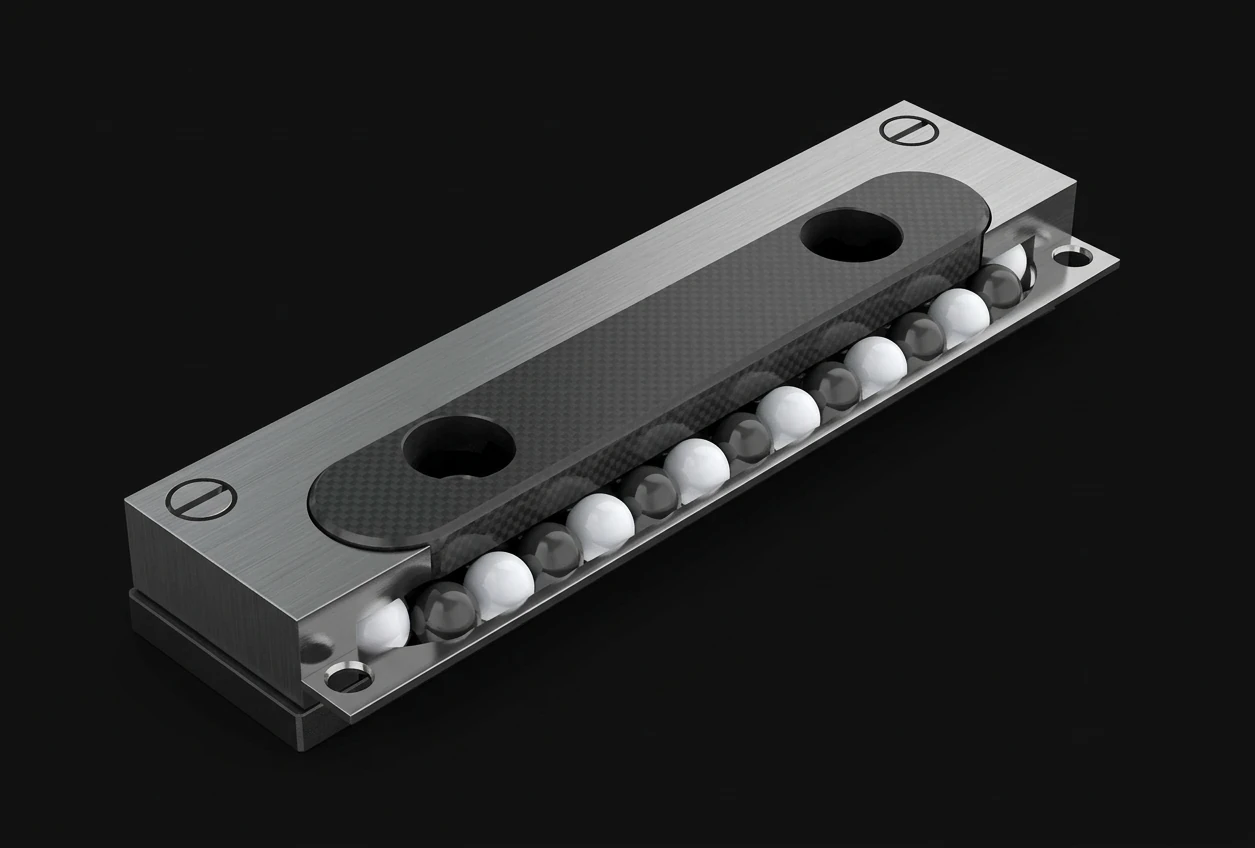

Type SKC
Ceramic Recirculating Ball Units
- 陶瓷球搭配铁氟龙球间隔
- 工作温度 -150°C 至 +200°C
- 最佳运动平顺性（++++）
- 可选高度匹配（GP）

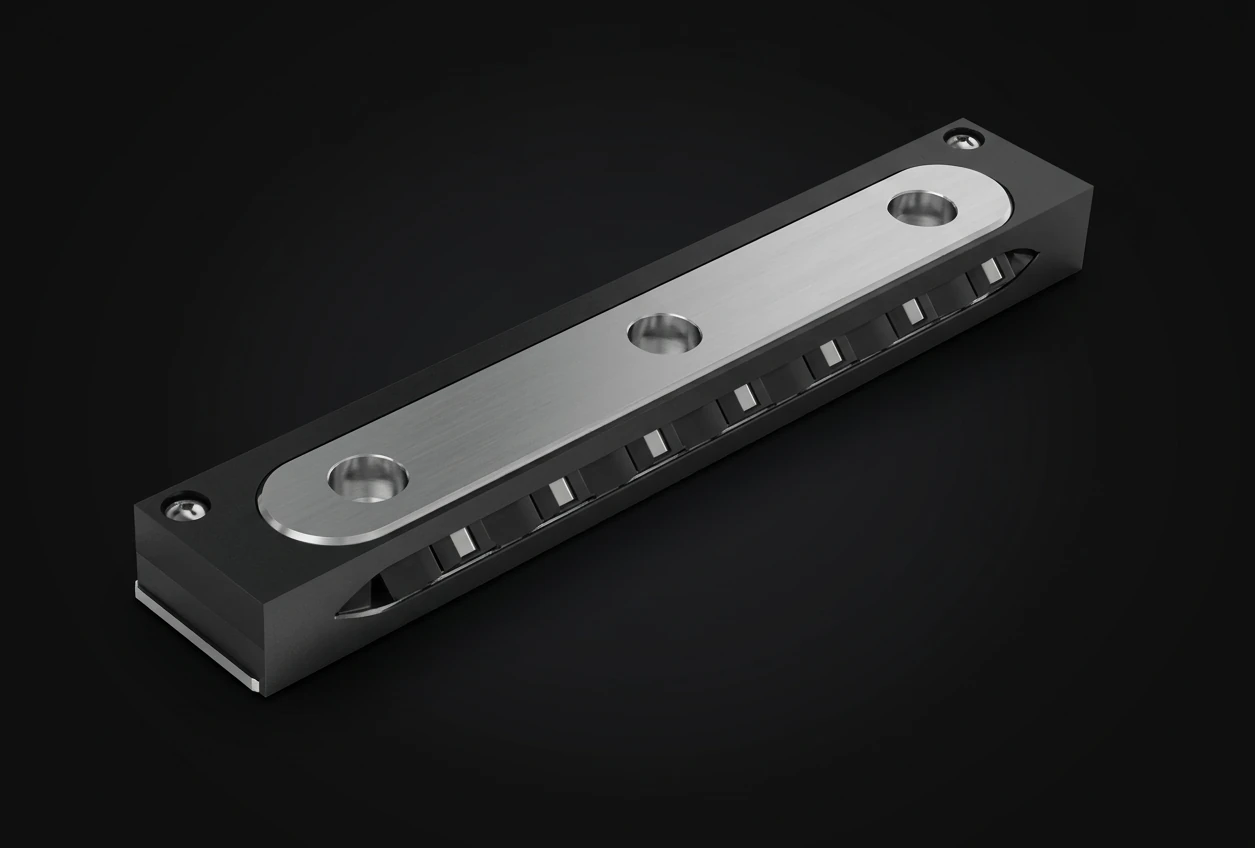

Type SR
Recirculating Roller Bearing Units
- 滚柱循环设计
- 负载能力高于滚珠型（+++）
- 重定向单元依长度使用塑胶或铝
- 可选高度匹配（GP）

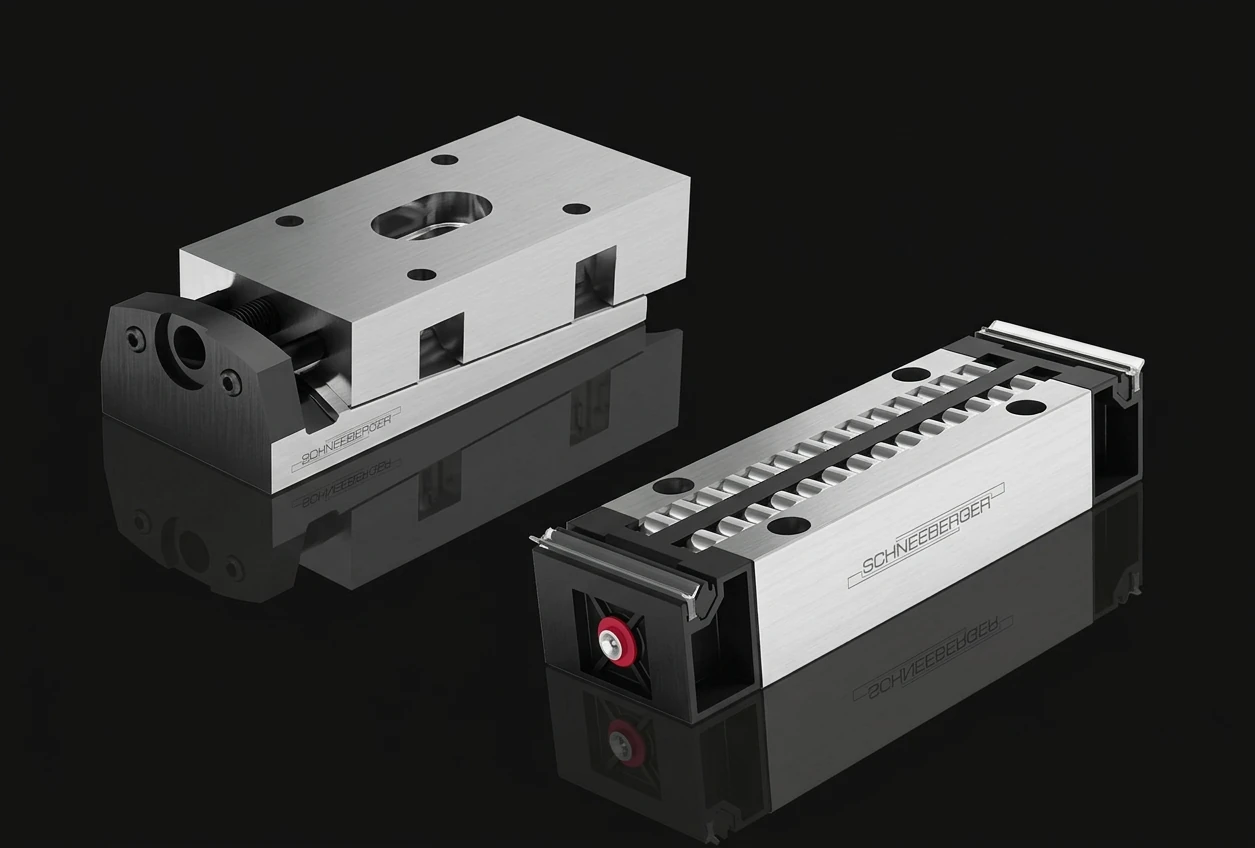

Type NRT / NRV
Recirculating Roller Tables
- 滚柱循环，最高负载能力（++++）
- 导轨与工作台一体集成
- 即装即用，免组装对位
- 可选中央润滑连接（ZS）
| 特性 | SK | SKD | SKC | SR | NRT / NRV |
|---|---|---|---|---|---|
| 滚动体 | 滚珠 | 滚珠 （带阻尼元件） | 陶瓷球 （铁氟龙球间隔） | 滚柱 | 滚柱 |
| 运动平顺性 | +++ | ++++ | ++++ | ++ | ++ |
| 负载能力 | ++ | ++ | + | +++ | ++++ |
| 最高速度 | 2 m/s | 2 m/s | 2 m/s | 2 m/s | 1 m/s |
| 最大加速度 | 50 m/s² | 50 m/s² | 50 m/s² | 50 m/s² | 50 m/s² |
| 工作温度 | -40 ~ +80°C | -40 ~ +80°C | -150 ~ +200°C | -40 ~ +80°C | -40 ~ +80°C |
| 行程 | 无限 | 无限 | 无限 | 无限 | 有限（表长） |
产品特点
SK 系列
标准滚珠循环单元，提供平衡的性能和成本效益
SKD 系列
带阻尼元件的滚珠循环单元，提供优异的平滑度和降噪性能
SKC 系列
高温型滚珠循环单元，可在 -150°C 至 +200°C 极端温度下工作
SR 系列
滚柱循环单元，提供良好的负载能力和运行平顺度
NRT 系列
高负载滚柱循环单元，具有最高的负载负载能力
应用指南
根据您的应用需求选择合适的循环单元类型：
- 高速精密应用 - 选择 SKD（阻尼型）或 SKC（高温型）获得最佳平滑度
- 标准自动化应用 - SK 系列提供最佳性价比
- 高负载应用 - NRT 系列滚柱循环单元负载能力最强
- 极端温度环境 - SKC 系列可承受 -150°C 至 +200°C 温度范围
- 中等负载应用 - SR 系列滚柱循环单元提供平衡的性能
表面处理与特殊版本
针对特殊环境与应用需求提供的进阶选项
实际行业应用
涵盖机床、半导体、医疗设备等领域的线性导轨系统解决方案
机床与磨床
工具磨床工作台
精密磨削需要无粘滞且无摩擦的导轨，以实现工作台的纵向运动。
内圆磨床工作台轴承
绝对零背隙的导引，V 形针辊保持架连接油脈冲润滑系统，以最小施力控制高工作台速度。
重型平面磨床（开放式）
表面安装的滚柱导轨承受垂直载荷，可防止热膨胀影响。成本效益高、装配简单。
平面磨床（封闭式 V 型）
V 形配置承受各方向力和力矩，组件少确保快速装配，屋顶形基面高效加工。
重型工具磨床（V 型导轨）
RNG 滚柱导轨高负载能力，工作台结构可容纳驱动机构，预紧可后续轻松设定。
大型加工中心
为确保在最严格的负载下能够高精度制造，刚度和精密的线性导轨系统至关重要。
带预紧楔块 NRV
半导体与精密设备
焊线机
焊线是在积体电路（IC）和印刷电路板之间进行连接的首选方法，使用直径 15 µm 起的铝、铜或金线。要求最高精度、刚度、速度和平滑度。
直径 25 µm 的铝线将微晶片的电极与载体基板的导电轨迹连接
真空环境进料装置
在真空中工作的进料装置对线性导轨系统提出了很高的要求。U 形支撑形成支撑元件，也作为线性导轨的安装座。整个系统由非腐蚀性材料制成，垂直工作，行程为 2,700 mm。
组装在 U 形基本组件中的线性导轨和 4 个 type SK 滚动元件构成实际的导引系统。四个滚动元件中的两个可以从外部调整，从而支援最佳预紧设定。滚动元件的所有单独组件均由不锈钢或铝制成。
医疗设备
CT / MRT 病患工作台
电腦断层与磁共振扫描的自动工作台，要求运转精度、平滑度、免维护操作及抗輻射性。
切片机
制作 1–100 µm 超薄切片，用于生物组織显微镜制备或塑料分析，对平滑度和精度有最严格要求。
查阅完整技术文档
包含详细尺寸表、负载额定值、安装指南与选型工具
