工具机对线性导轨的核心要求Core linear guideway requirements for machine tools
工具机产业对线性导轨的剛性、精度、脈动控制与长期耐用性有极高要求，直接影响加工件的幾何精度与表面品质。
高剛性高負载High Rigidity & Heavy Load
MR 滚柱导轨採 O 型配置、4 列对数曲线修形滚柱，从四个方向均勻承受力量。MR 100 Type G 最大静態負载达 1,470,000 N，可精密搬运高达 150 噸的工件。
全精度等級覆蓋Full Accuracy Class Coverage
提供 G0 至 G3 四种精度等級，从超精密加工到一般重切削全面覆蓋。系統研磨配对导轨確保高精度工具机的幾何精度要求。所有尺寸与滑車类型符合 DIN 645 标准，滑車与导轨可獨立更换互换，簡化维护与备品管理。
超低脈动Ultra-Low Pulsation
PULSE PRO 45 採用 8 列滚柱（标准 MR 的 2 倍），微脈动較标准版降低 2 倍，剛性提升 18%。適用超精密研磨、微銑削等对表面品质要求极高的加工。
长寿命耐汙Long Life & Contamination Resistance
4S 设計涵蓋四大面向：Simple 簡易维护（可更换橫向刮片）、Supply 潤滑供給（压力密封潤滑通道）、Shock 耐衝擊（剛性优化滑車本体）、Soiling 防汙（堅固面板与不锈钢端板）。
工具机精密线性导轨产品方案Linear guideway solutions for machine tools
从标准滚柱导轨到超低脈动进階方案，搭配整合量测系統，滿足工具机产业从一般加工到超精密制造的完整需求。
4 列滚柱导轨4-Row Roller Profiled Guideway
MONORAIL MR 是工具机产业的核心产品，O 型配置搭配对数曲线修形滚柱，提供极高剛性与負载能力。尺寸范围 25-100，其中 MR 100 是业界最大的滚柱导轨。DIN 645 合规，4S 设計世代。
- 尺寸 MR 25, 30, 35, 45, 55, 65, 100
- 速度 ≤ 3 m/s，加速度 ≤ 50 m/s²
- 操作温度 -40°C 至 +80°C
- 最大单件导轨长度 6 m（25-65 號）、3 m（100 號），接轨可更长
- 精度等級 G0 (±5 µm) 至 G3 (±30 µm)
- 預压等級 V0-V3，滑車类型 A-G、P 共 7+ 种
- DIN 645 合规，4S 设計世代
8 列滚柱超低脈动导轨8-Row Roller Ultra-Low Pulsation Guideway
PULSE PRO 45 將滚柱列数从标准 4 列倍增至 8 列，大幅降低微脈动並提升剛性，專為超精密工具机设計。榮獲 PLUS X AWARD 2025，適用于对表面品质有极致要求的研磨与微銑削应用。
- 滚柱列数 8 列（标准 MR 的 2 倍）
- 微脈动較标准 MR 降低 2 倍
- 剛性 提升 18%
- 动態負载 60,000 N，静態負载 227,500 N
- 榮獲 PLUS X AWARD 2025
- 適用超精密研磨、微銑削
磁阻式整合量测系統Magnetoresistive Integrated Measuring System
AMS 系統將磁阻式位置量测直接整合于 MONORAIL 导轨，省去獨立光學尺的安装空間与校正工時。磁阻原理对切削液、粉尘等汙染的耐受性优于光學式，適合工具机嚴苛环境。支援所有主流 CNC 控制器介面。
- 量测解析度 0.0625 µm
- 精度 ±5 µm/m
- 介面：FANUC / Siemens DRIVE CLiQ / Mitsubishi / SSI / BiSS
- 磁阻原理，耐汙染性优于光學式
- 导轨 + 量测一体化，節省安装空間
- AMSABS 3L 支援接轨无限长度
工具机細分应用与导轨选型Machine tool applications & guideway selection
工具机可細分為切削、磨削、非切削加工与精密设备四大类，各类对线性导轨的剛性、速度、精度与环境耐受性需求不同。
銑削加工中心Milling Machines
需求重点為剛性与精度。一般銑削选用 MR 滚柱导轨；5 轴与模具加工建議搭配 AMS 整合量测做閉环控制；龍門銑床因长行程可选配 AMSABS 3L 无限长度量测。
車削加工机Turning Machines
車削高速进給依賴低摩擦导轨。BM 滚珠导轨速度可达 5 m/s、加速度 100 m/s²，適合高速进給需求；重切削立式車床則选 MR 滚柱导轨以承受高徑向負载。
鑽孔与攻牙设备Drilling & Tapping
鑽攻中心追求快速换位，BM 滚珠导轨高速高加速度為首选。钢构鑽孔如 Peddinghaus 案例則在高負载环境下选用 MR + AMS 整合量测方案，確保大型工件的定位精度。
磨削机Grinding Machines
磨削对微脈动控制要求最嚴苛。PULSE PRO 45 的 8 列滚柱设計將脈动降低 2 倍，剛性提升 18%，專為超精密研磨设計。Strausak 可轉位刀片研磨机即採用 MONORAIL 搭配 AMS 实现閉环精密磨削。
放电加工 EDMElectrical Discharge Machining
EDM 行程速度低但精度要求高，浸泡式环境中切削液接觸频繁。MR 4S 设計的多层密封刮片（含 Viton 氟橡膠选项）与压力密封潤滑通道，確保在潮湿环境中长期稳定运行。
雷射加工与水刀切割Laser & Waterjet Cutting
大型龍門结构的切割设备需要长行程导引与驅动。BZ 齿條导轨整合导引与螺旋齿條驅动，較分开安装節省約 25% 成本，是雷射切割、水刀、木工 CNC 等大型设备的理想方案。
量测与精密定位设备Metrology & Precision Positioning
量测设备对精度与平滑度要求最高，部分场景对磁场敏感。导轨需具备超低脈动与高定位重现性，確保量测结果的一致性与可靠度。
半导体与面板设备Semiconductor & Panel Equipment
半导体设备追求超高精度与洁净环境。BM 滚珠导轨可实现微米級定位；洁净室环境可选用 BM WR/SR 不锈钢版本，耐腐蚀且適用真空环境。
工具机产业的线性导轨实际应用Linear guideway applications in machine tool industry

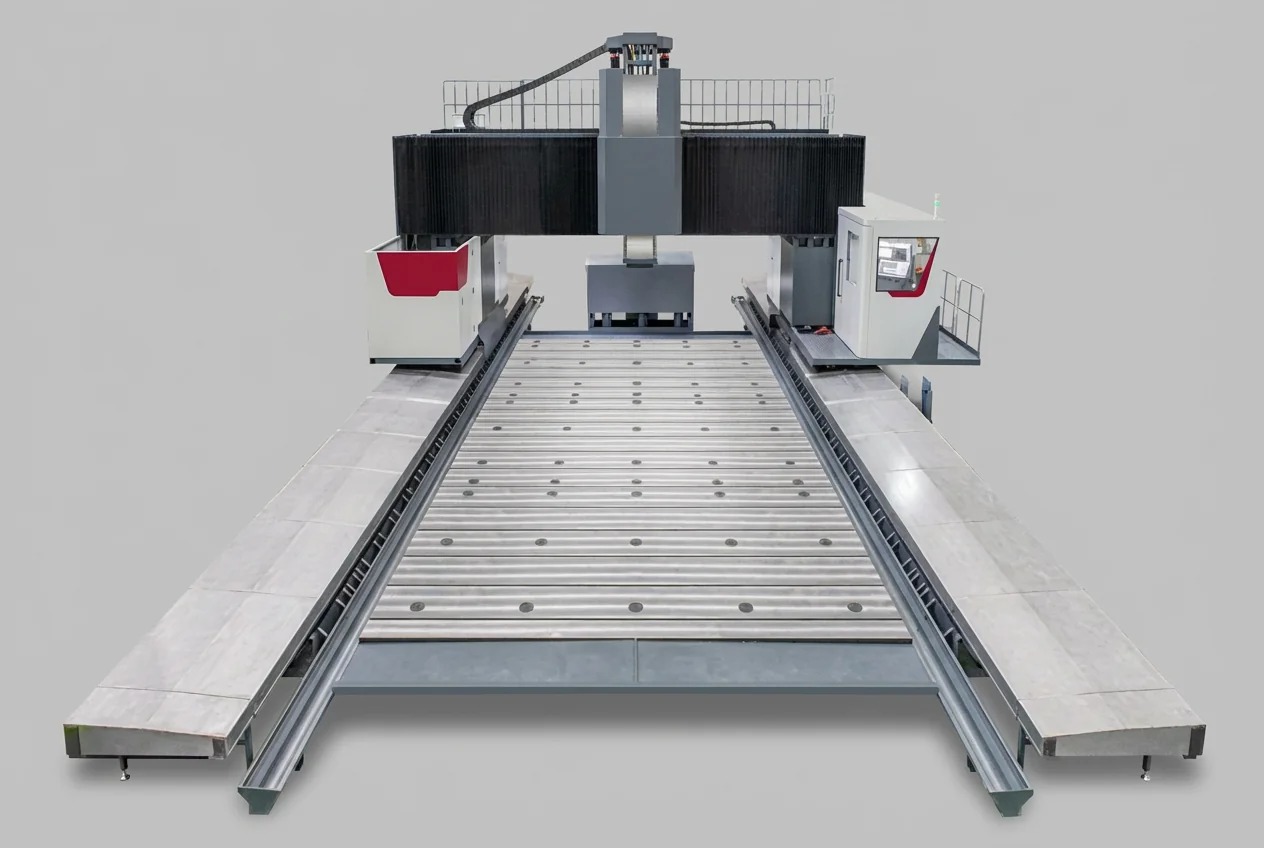

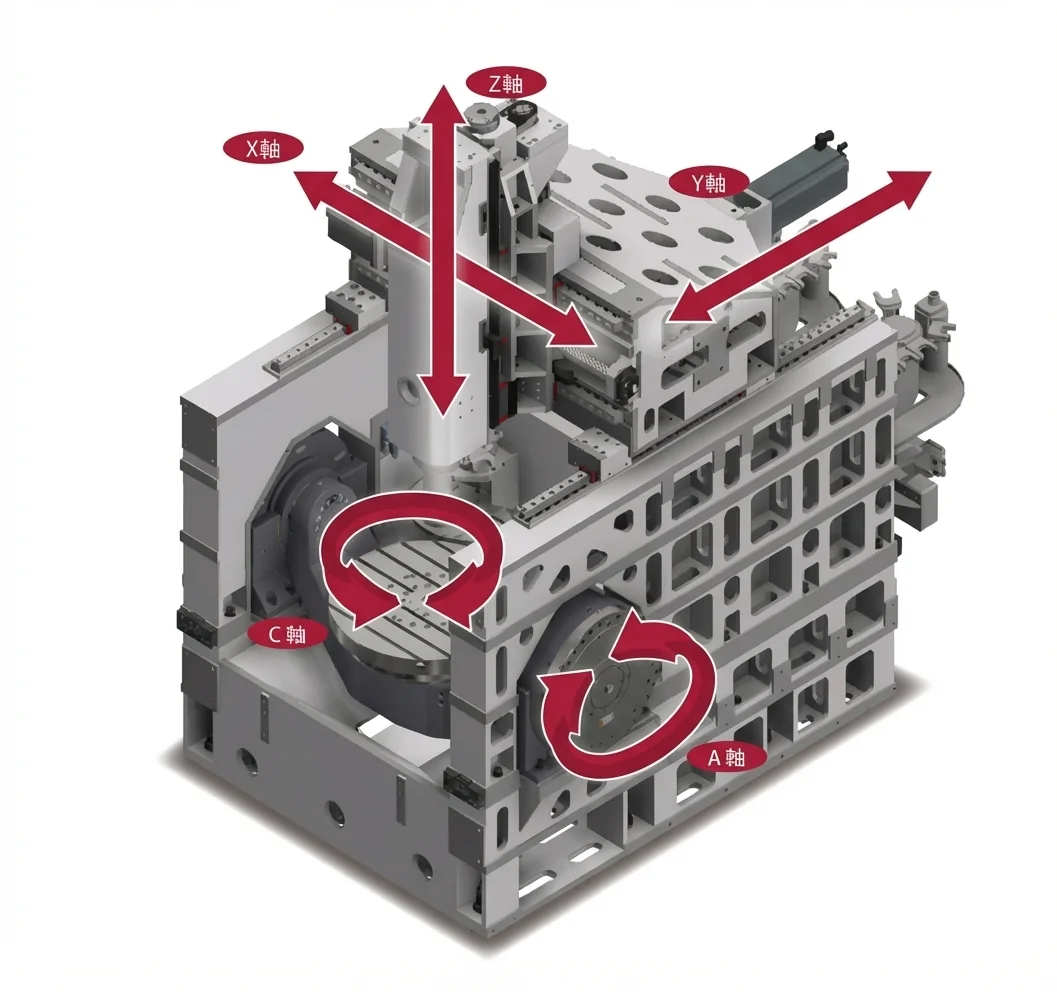

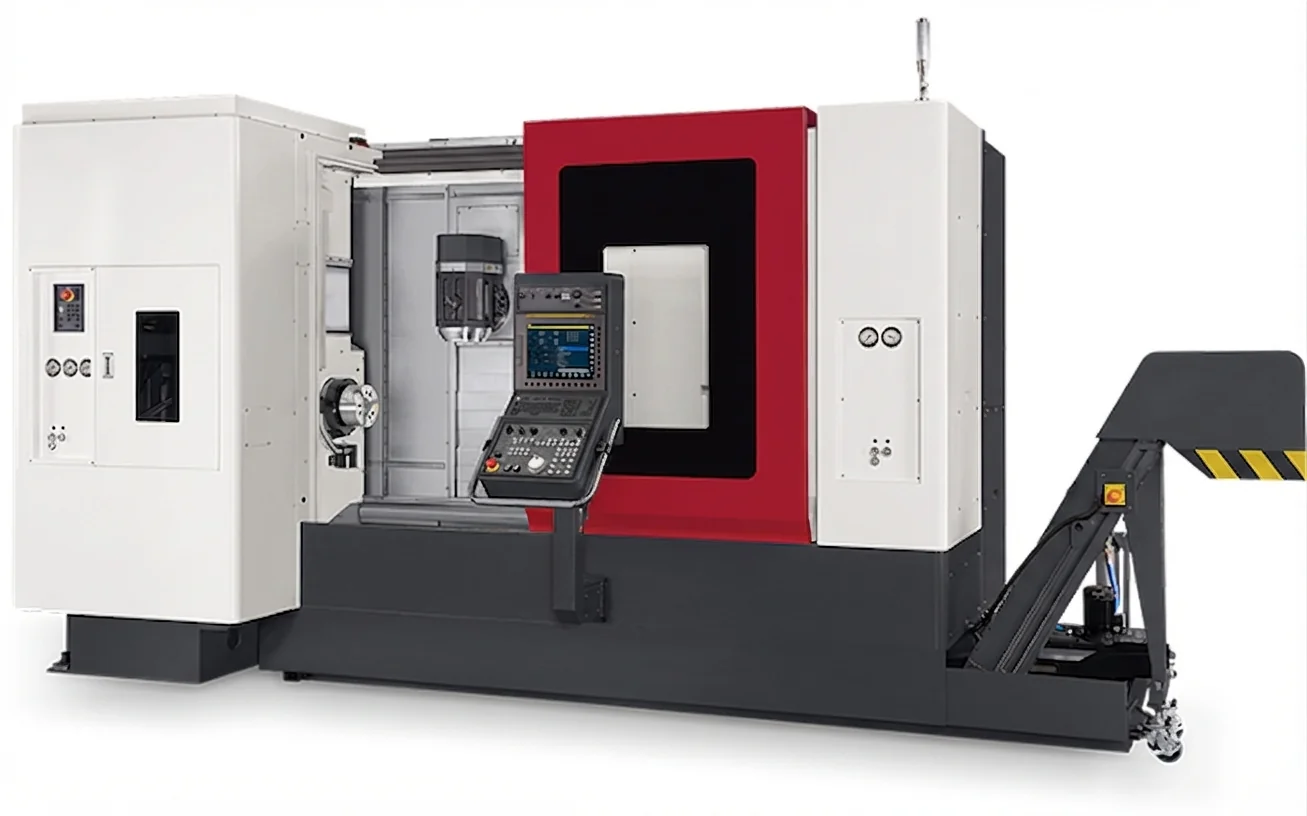

以下為工具机产业中线性导轨的典型应用场景，涵蓋大型銑削、車銑复合与五轴加工三大主流机型。
