量测仪器
精密线性导引应用
Metrology Instruments — Precision Linear Guidance Applications
Schneeberger 官方案例：雷射干涉仪制造商在評估多种导轨方案後，选用 MINIRAIL 作為系統主轴导引，主要考量其剛性与运动平滑性。交叉滚子导轨 Type R/RN 的极低波动特性，使其成為三次元量测机（CMM）、表面粗糙度仪、光學量测平台的精密定位首选。业界同类设备廣泛採用交叉滚子导轨实现数位显微鏡 XY stage、雷射都卜勒测振仪掃描平台等高精度量测定位。
量测仪器的线性导引挑戰Linear guidance challenges in metrology instruments
量测仪器对线性导引系統的运动波动、剛性、平滑度及熱稳定性有极高要求，导轨品质直接影响量测结果的可靠性。
极低波动振幅Ultra-Low Motion Ripple
导轨运行中的微小波动會直接轉化為量测誤差。交叉滚子导轨的非循环结构消除了滚珠循环产生的週期性脈动，提供一致的运动品质。业界同类设备中，交叉滚子导轨因其极低波动特性被廣泛用于数位显微鏡 XY stage 与雷射都卜勒测振仪等精密量测定位。
高剛性承载High Rigidity & Load Capacity
CMM 探针系統在接觸工件時产生的反作用力，要求导轨在承载條件下维持稳定位置。交叉滚子导轨可同時承受轴向与徑向力，Type RN 承载力為 Type R 的 3 倍，提供更大接觸面积与更高剛性。
平滑运行Smooth Travel
掃描式量测（如表面粗糙度仪、干涉仪掃描）需要导轨提供无振动的勻速运动。Schneeberger 官方案例中，雷射干涉仪制造商选用 MINIRAIL 的关鍵考量即為「剛性」与「运动平滑性」（smoothness of travel）。
熱稳定性Thermal Stability
量测环境对温度漂移极為敏感，导引系統的熱膨脹會影响定位准確度。MINISCALE PLUS 整合式量测系統的操作温度范围為 -40 °C 至 +80 °C，熱膨脹係数 11.7 × 10-6 K-1，可在受控环境中提供稳定的位置回授。
量测仪器线性导引产品方案Linear guidance solutions for metrology instruments
Schneeberger 提供从交叉滚子导轨到循环式微型导轨与滚针保持架导轨的完整产品组合，滿足不同量测设备的精度与負载需求。
Type R / RN 交叉滚子导轨Cross-Roller Guideways
全球第一款标准化无摩擦导轨。交叉排列的滚子可同時承受轴向与徑向力，极低波动特性適合精密量测定位。Type RN 承载力為 Type R 的 3 倍，可选配 FORMULA-S Cage Control 防止保持架漂移。
- 全球第一款标准化无摩擦导轨（Type R）
- Type RN 承载力為 Type R 的 3 倍，更大接觸面积
- 可选配 Cage Control（FORMULA-S 齿條+小齿轮防漂移）
- FORMULA-S 规格：加速度 ≤ 300 m/s²、速度 ≤ 1 m/s
- 同時承受轴向与徑向力
- 操作温度 -40 °C 至 +80 °C
- 適用：CMM stage、干涉仪平台、表面量测设备
MINIRAIL 微型循环式滚珠导轨MINIRAIL Miniature Profile Rail Guide
Schneeberger 官方量测案例产品：雷射干涉仪制造商选用 MINIRAIL，因其在剛性与运动平滑性上表现最优，最終达到量测精度提升、组装工時縮短及成本降低。可搭配 MINISCALE PLUS 量测模组实现导轨整合式位置回授。
- 速度 ≤ 5 m/s，加速度 ≤ 300 m/s²
- 官方案例：剛性与运动平滑性為选用关鍵
- 消除各轴獨立預压調整，一致預压值
- 可搭配 MINISCALE PLUS 量测模组（解析度 0.1 μm）
- MINISCALE PLUS 单向精度 ±0.1 μm，雙向精度 ±0.2 μm
- 选配 Cage Assist 輔助滚珠运行稳定性
- 適用：雷射干涉仪、光學量测平台、掃描系統

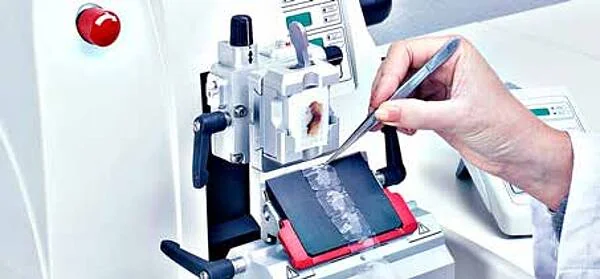

量测仪器的实际应用场景Real-world linear guidance applications in metrology instruments
以下展示精密线性导引系統在量测仪器中的典型应用场景与技术要点。
