AMS 線軌整合型量測系統

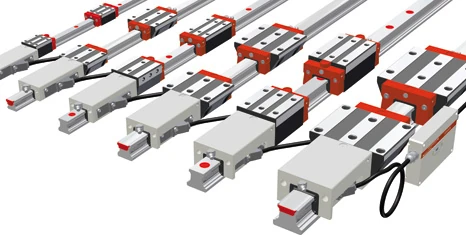

AMS Measurement System — Integrated Distance Measuring for MONORAIL
增量式與絕對式磁阻量測 · 整合於 MONORAIL 導軌 · 解析度可達 nm 等級
Schneeberger 為精密機械提供完整的位置回饋解決方案
快速
安裝
IP 67
高防護
絕對
介面
產品系列
涵蓋增量與絕對量測需求
從增量式到絕對式、從滾柱到滾珠，提供完整的位置回饋方案
絕對式 Absolute

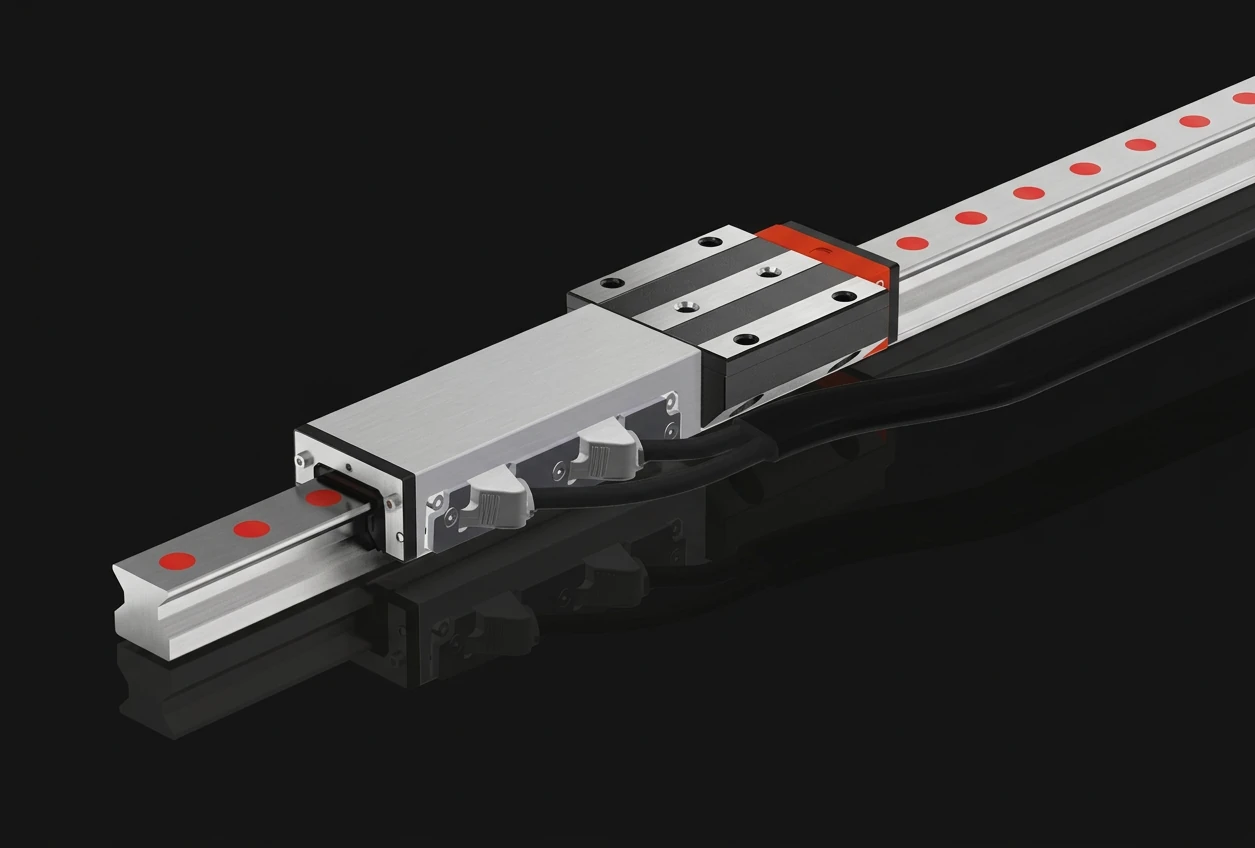

AMSABS 3L
絕對式無限接合型量測系統
專為多段導軌接合的超長行程設計，量測滑塊跨越導軌接合處不丟失信號，單段導軌最長 6 m。
SSI / Fanuc / Siemens 免歸零
技術文件 →

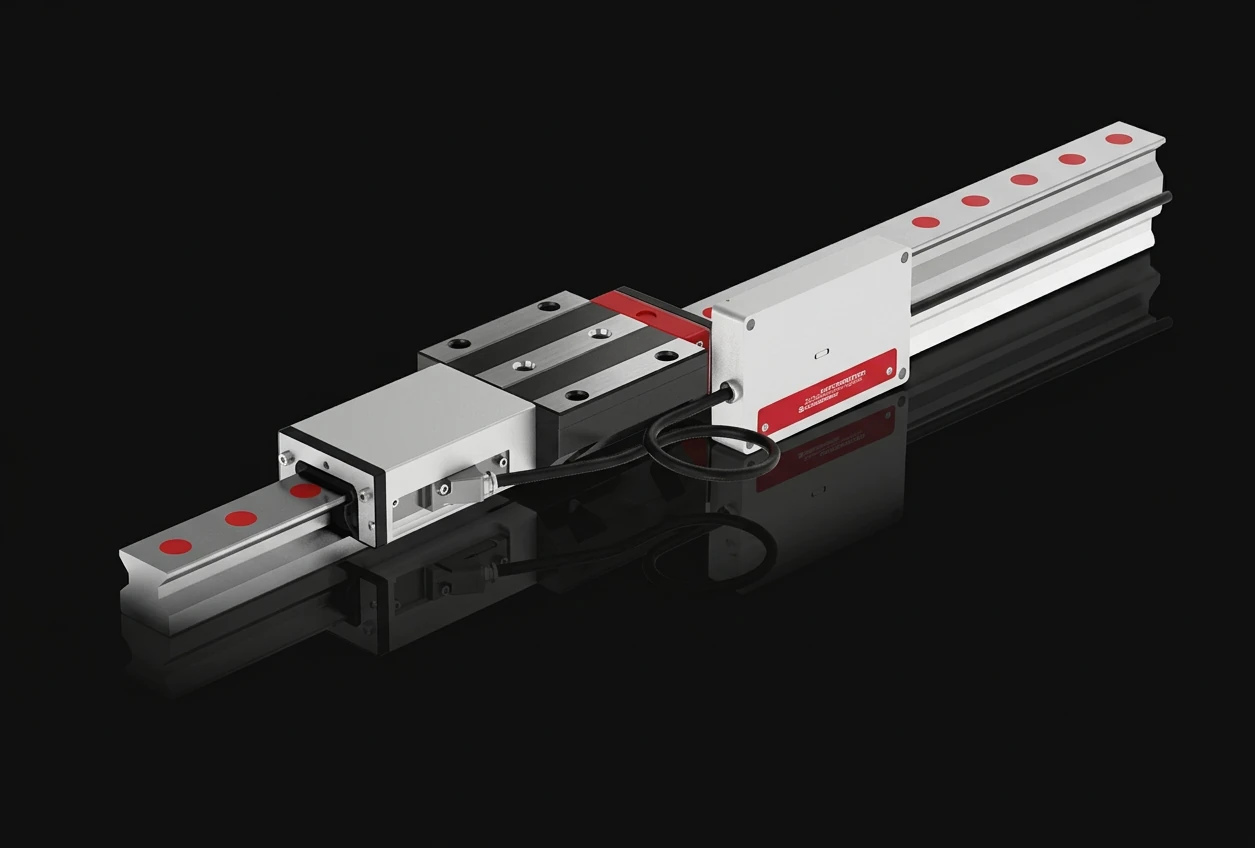

AMSABS 3B
絕對式滾柱型量測系統
整合於 MONORAIL MR 滾柱導軌，開機即知確切位置，免歸零行程，提升安全性與生產效率。
SSI / Fanuc / Siemens 精度 ±3~±5 µm
技術文件 →

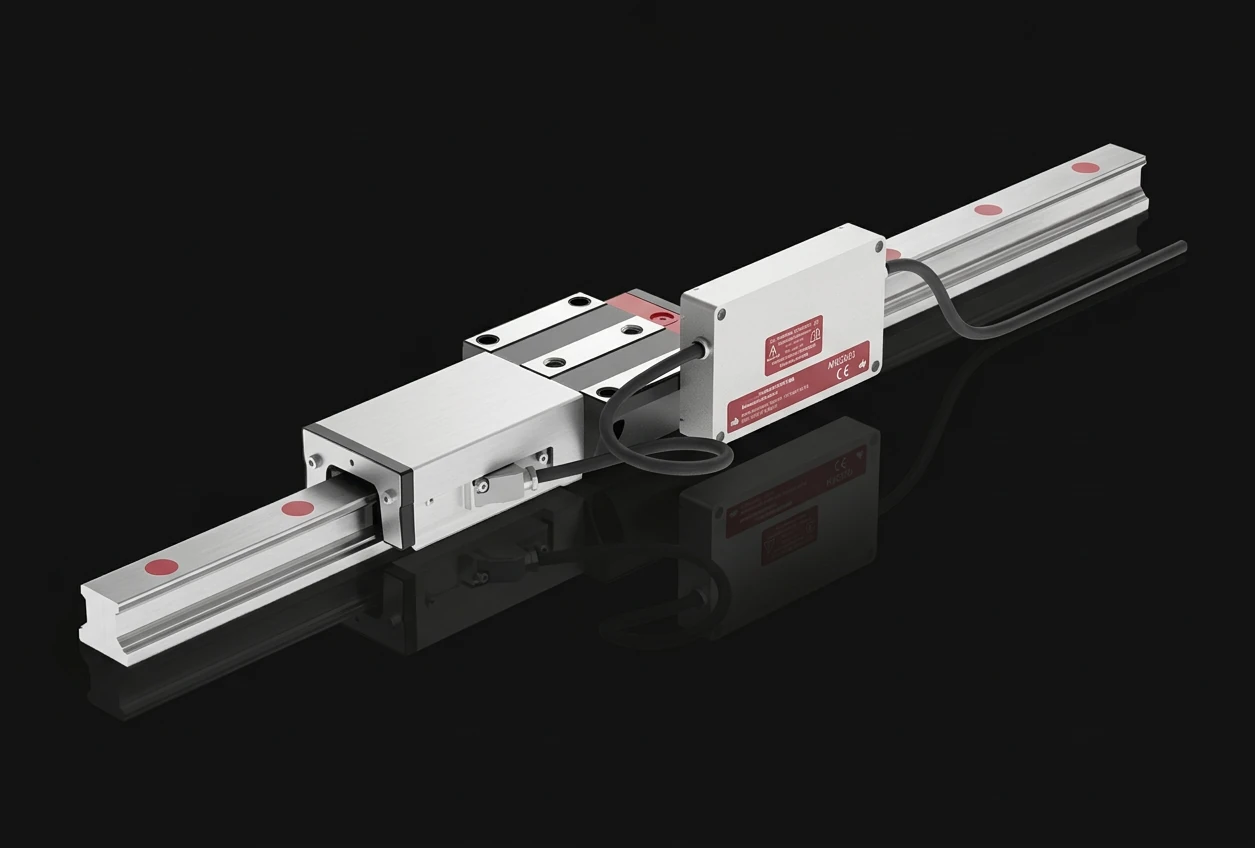

AMSABS 4B
絕對式滾珠型量測系統
整合於 MONORAIL BM 滾珠導軌，結合絕對式量測與低摩擦特性，適用於自動化、搬運及工具機。
SSI / Fanuc / Siemens 免歸零
技術文件 → 增量式 Incremental

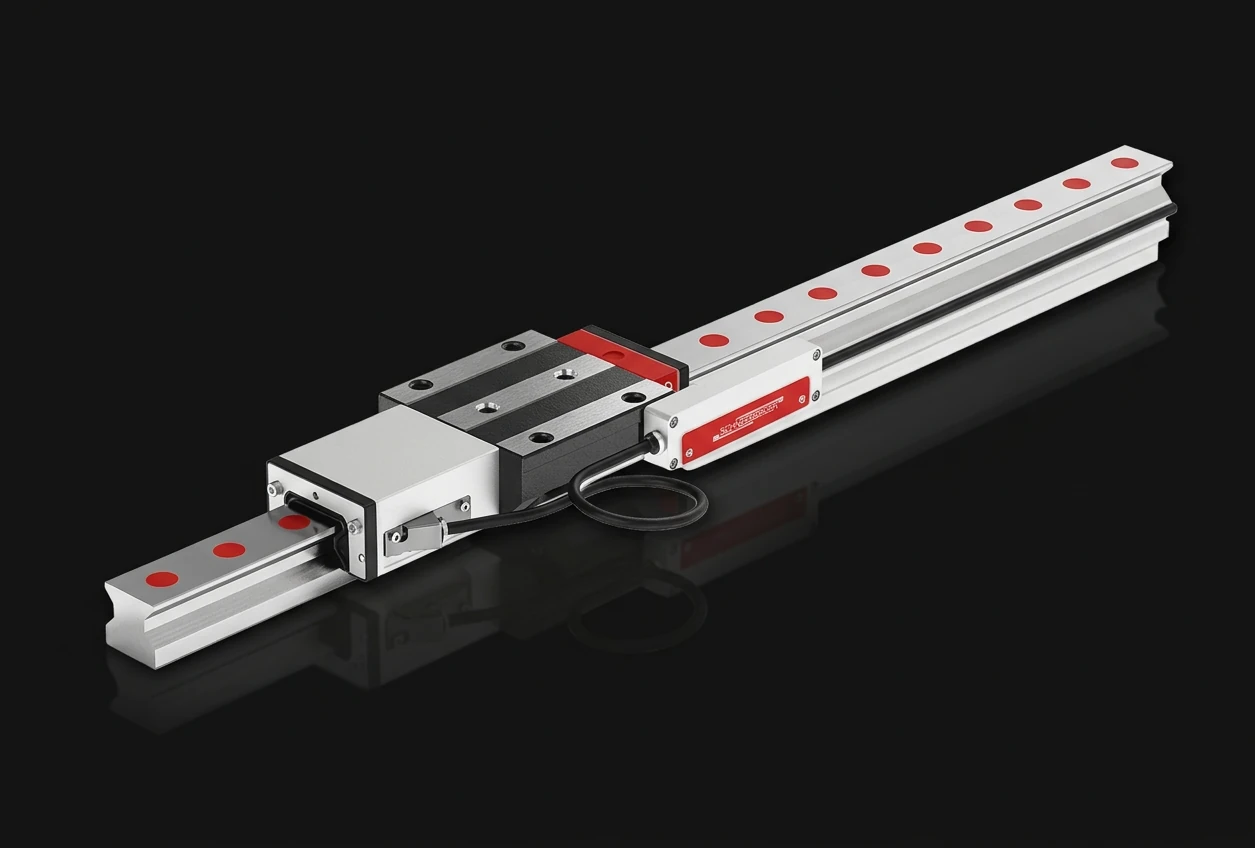

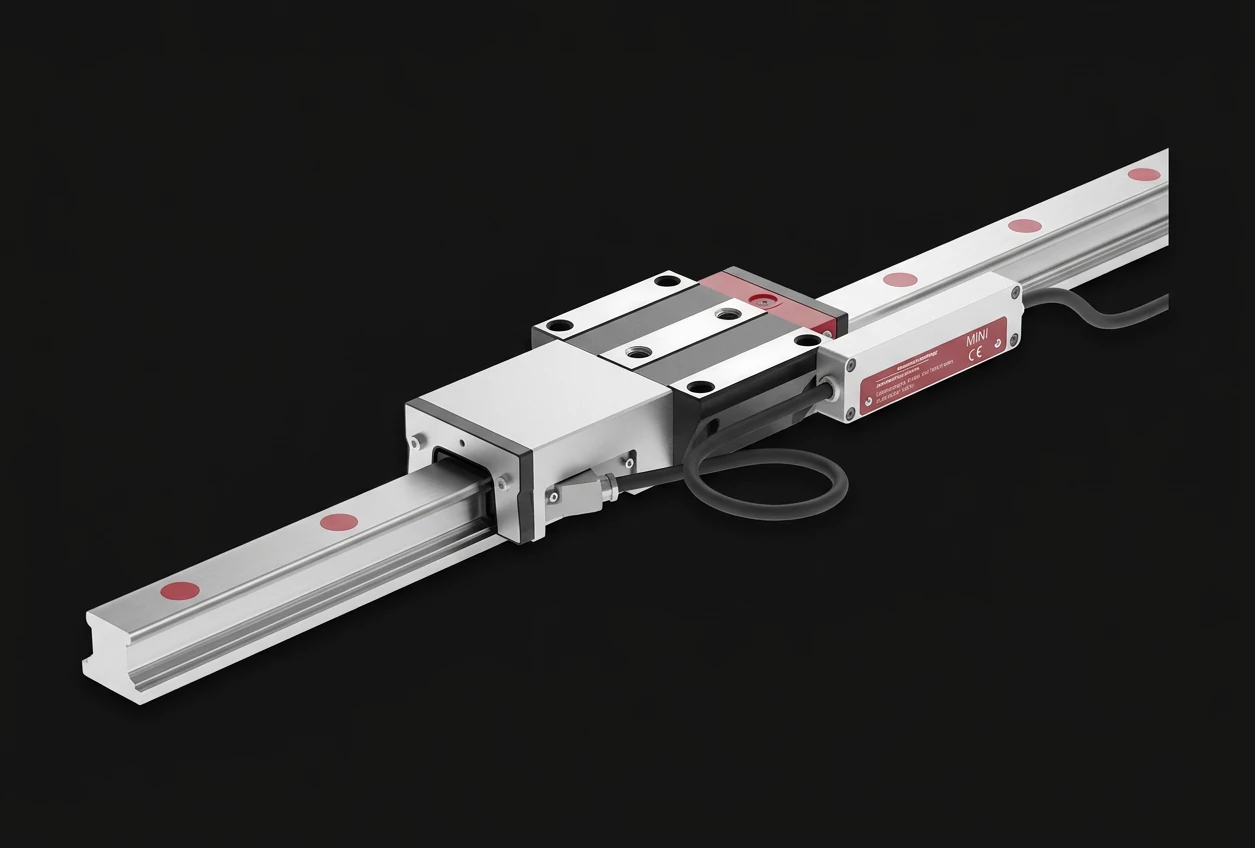

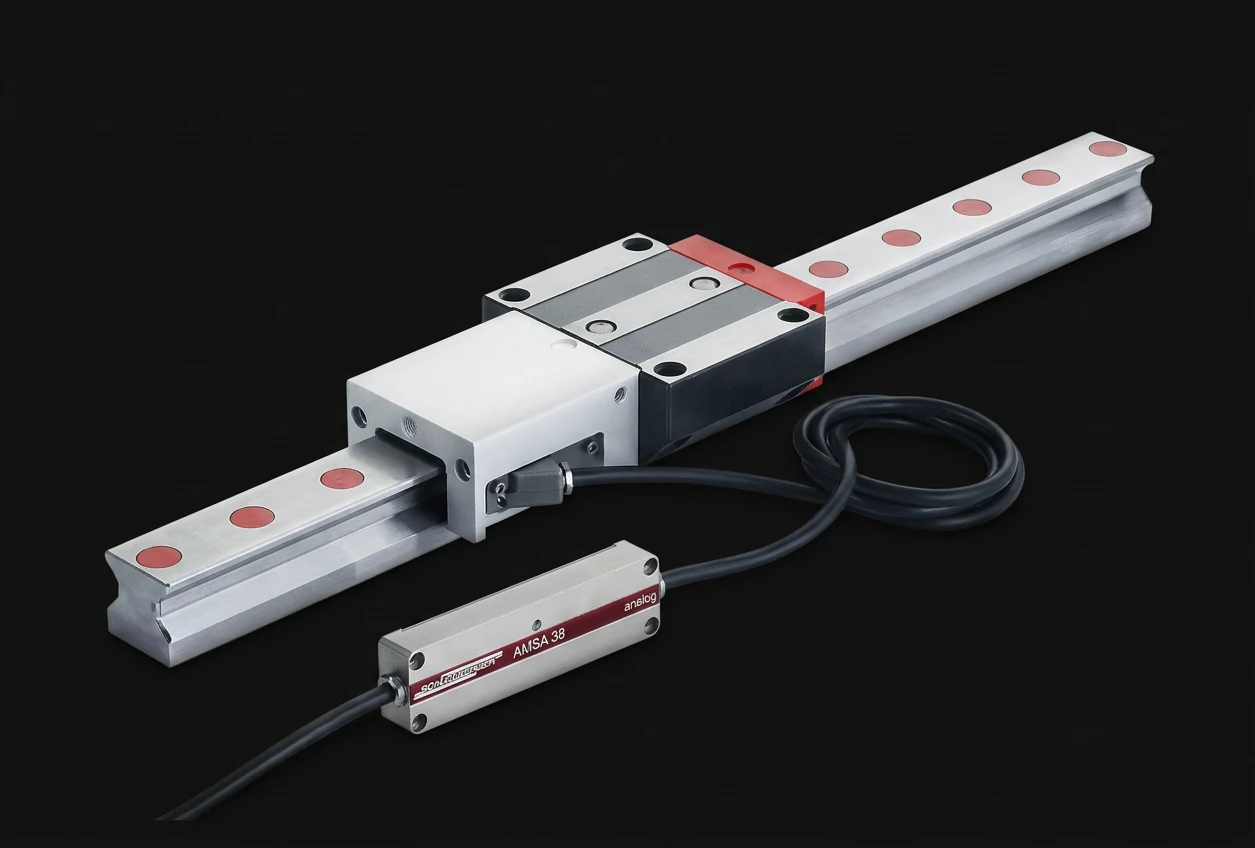

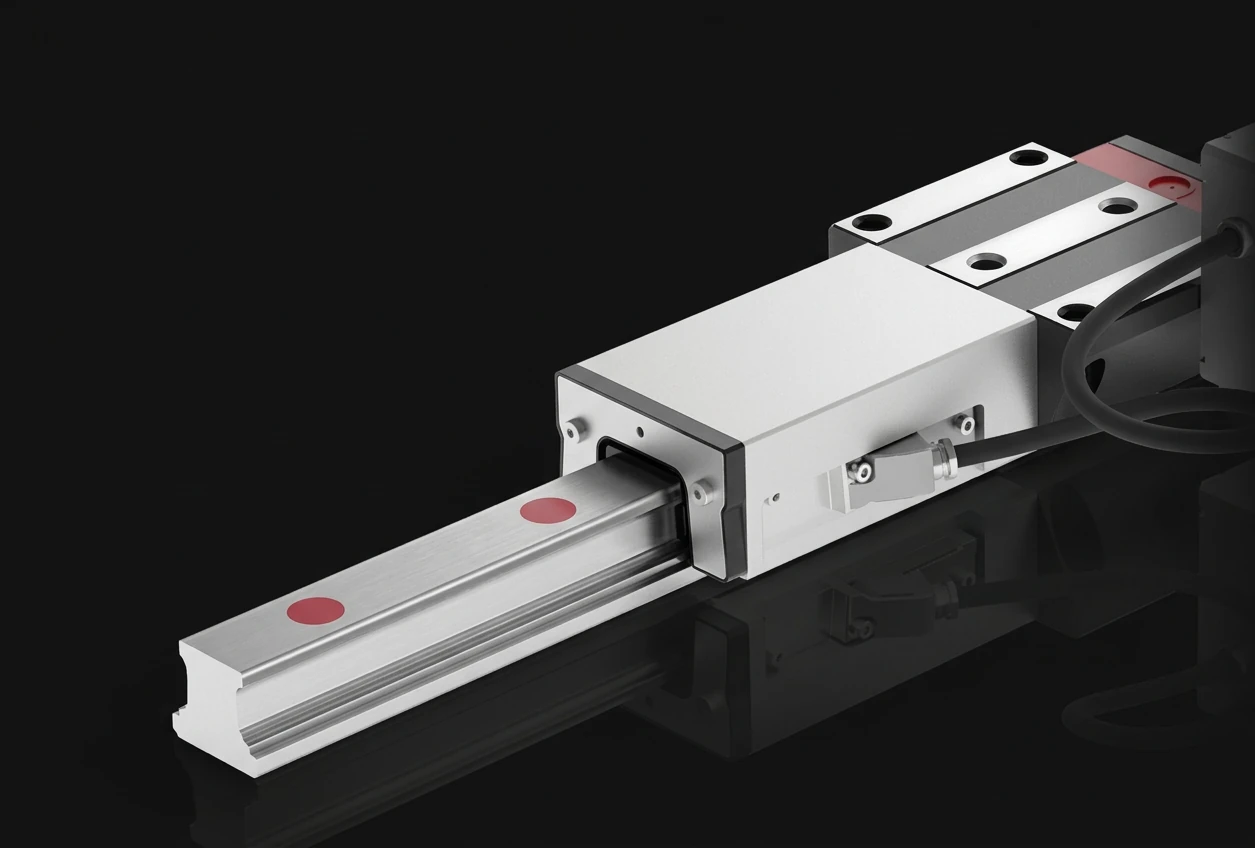

| AMSABS 3L | AMSABS 3B / 4B | AMSD 3B / 4B | AMSA 3B / 4B | |
|---|---|---|---|---|
| 量測方式 | 絕對式 | 絕對式 | 增量式 | 增量式 |
| 導軌類型 | 滾柱（無限接合） | 滾柱（3B）/ 滾珠（4B） | 滾柱（3B）/ 滾珠（4B） | 滾柱（3B）/ 滾珠（4B） |
| 輸出介面 | SSI / Fanuc / Siemens | SSI / Fanuc / Siemens | TTL / RS422 | 1 Vpp 類比 |
| 開機歸零 | 不需要 | 不需要 | 需要 | 需要 |
| 主要優勢 | 超長行程、跨接合連續量測 | 即開即用、安全性高 | 高解析度、數位信號穩定 | nm 等級細分、成本效益 |
| 典型應用 | 大型龍門、超長行程設備 | CNC 加工中心、自動化產線 | 精密工具機、半導體設備 | 精密磨床、量測設備 |
系統特色
量測系統特色
導引與量測合而為一，簡化機台設計並提升定位精度

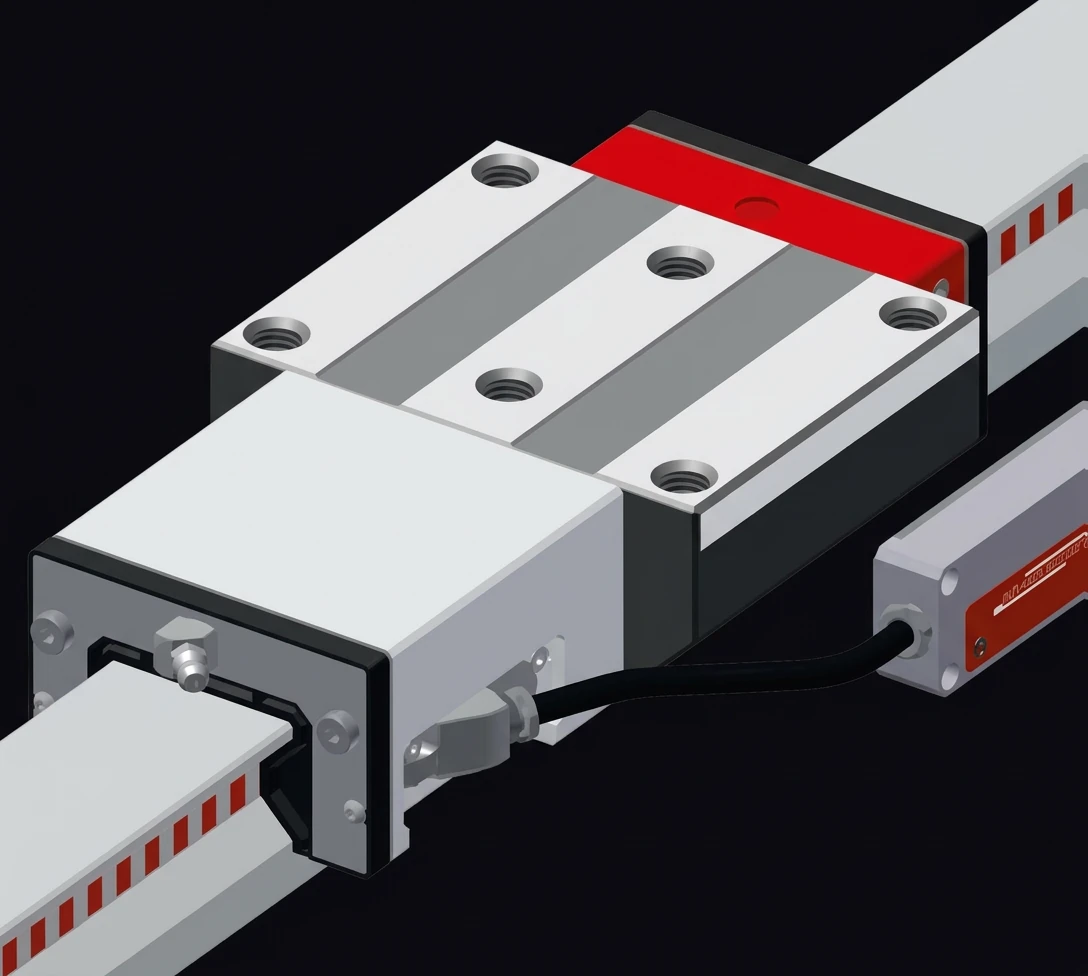

導向與量測一體化
量測系統直接整合於 MONORAIL 導軌中，無需額外安裝空間與對齊作業，大幅簡化機台設計。

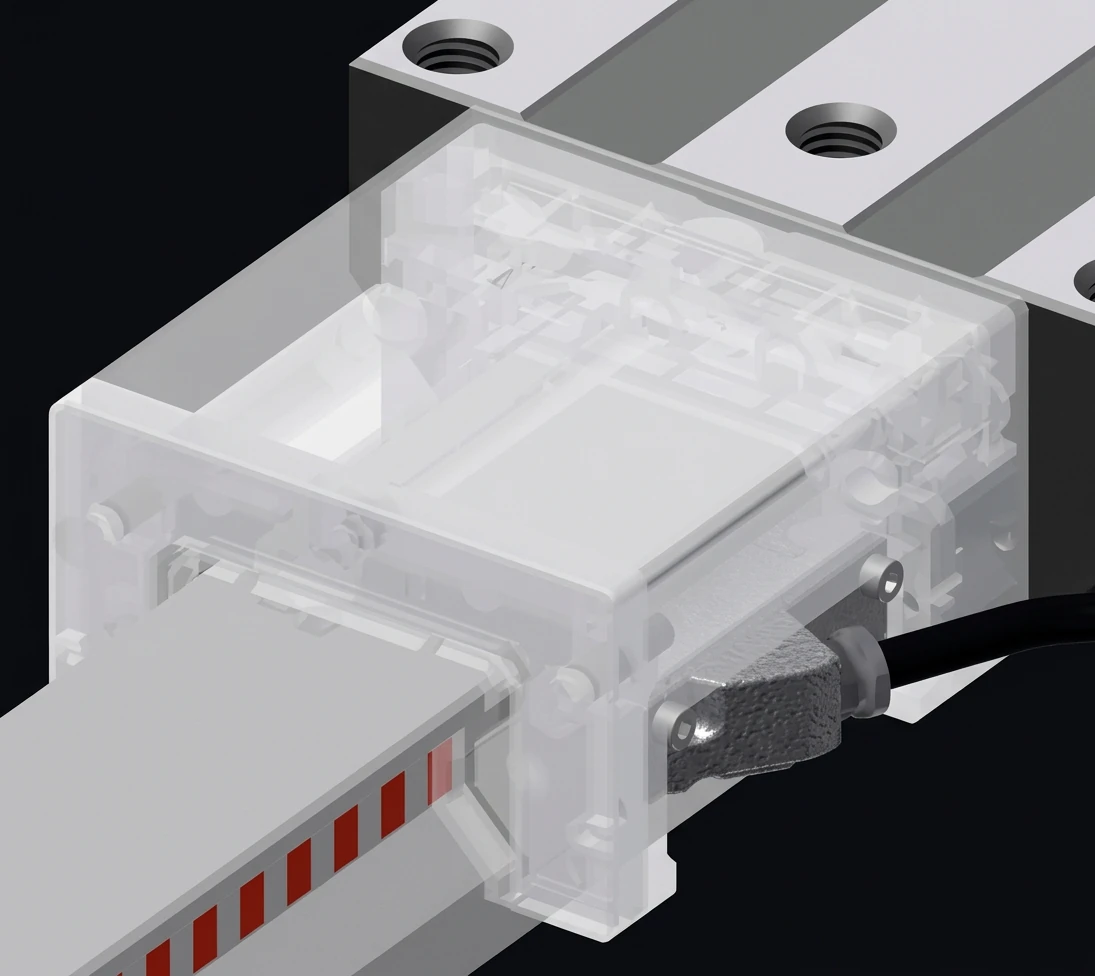

磁阻量測原理（AMR）
基於磁阻效應的量測過程，抗污染、抗振動，高可靠度。功能與位置無關，更換讀頭後無需調整。

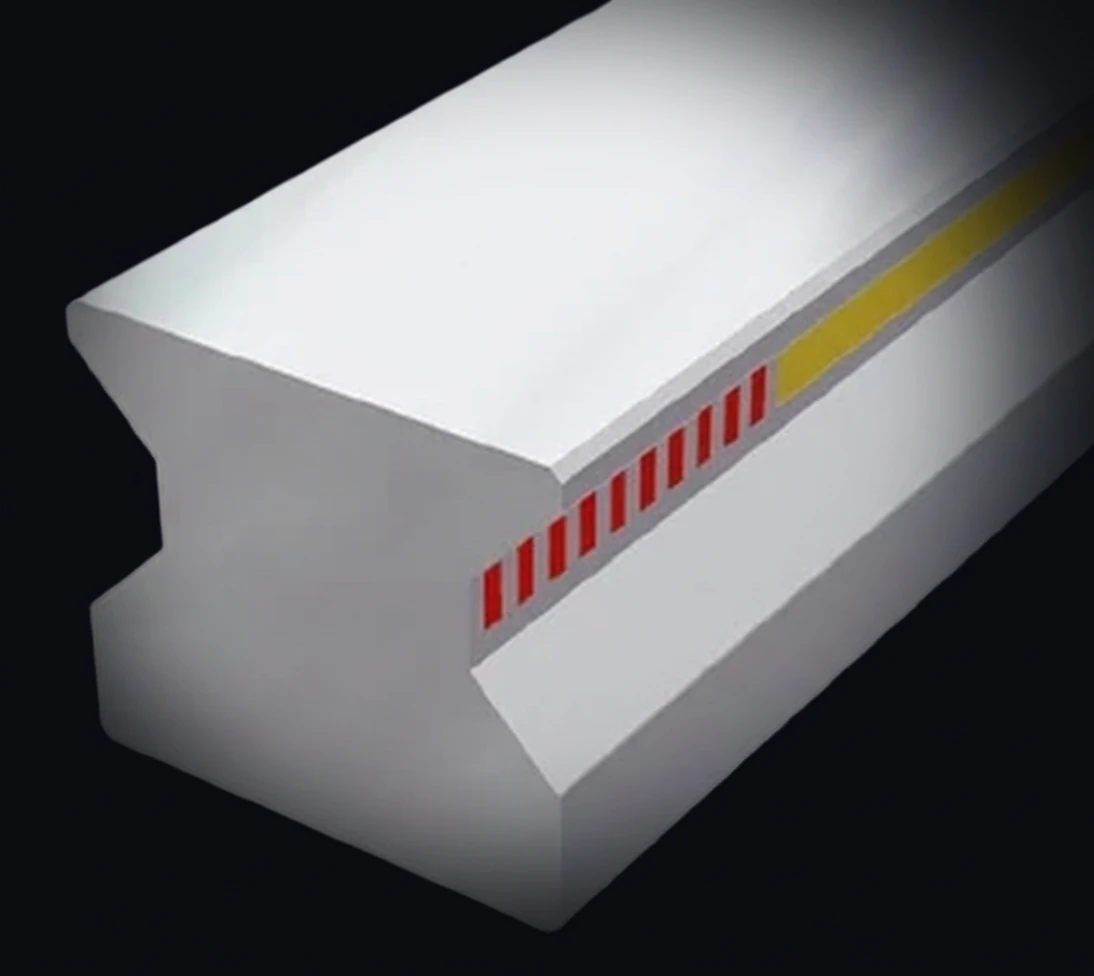

受保護的量測尺
外部硬化的非磁性封蓋焊接到導軌上，緊密保護量測尺免受切屑和冷卻液影響，堅固可靠。

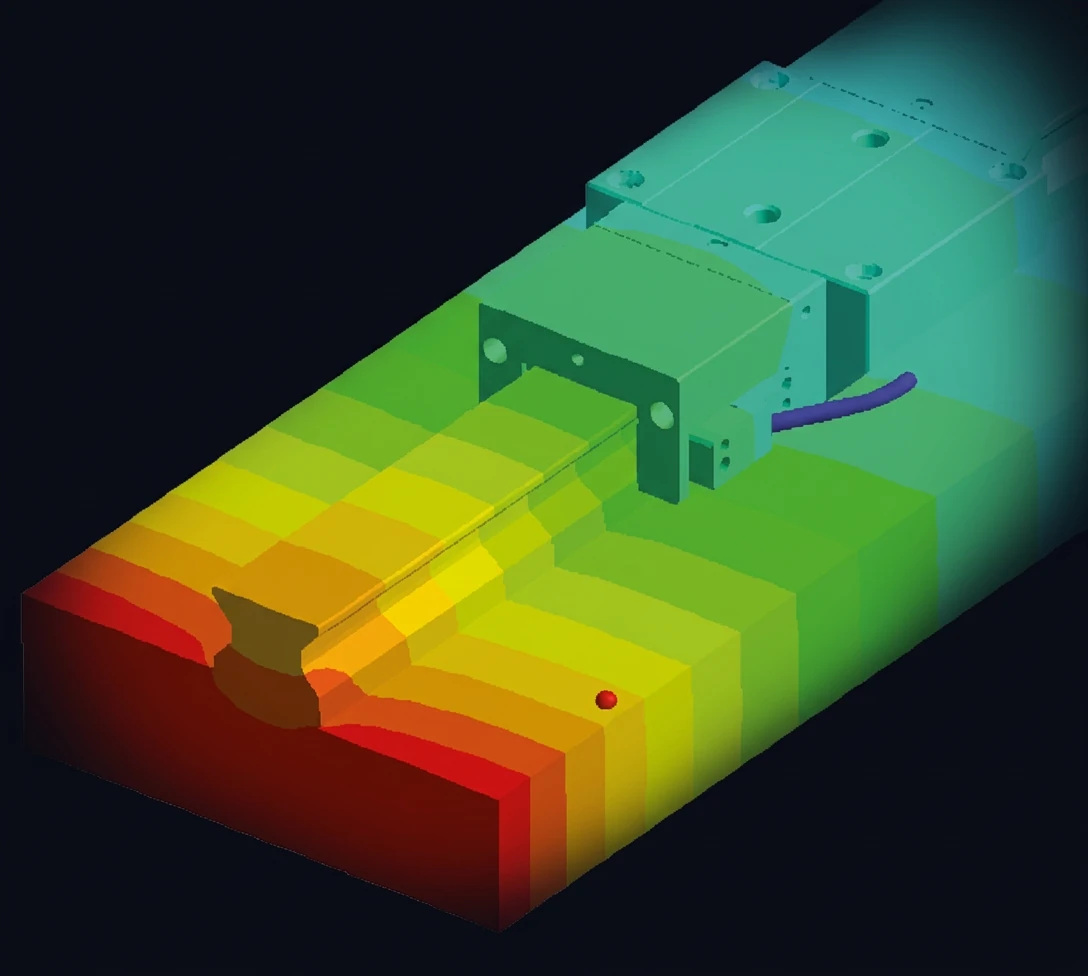

類似鋼的熱膨脹
磁性量測尺的材料膨脹係數與導軌相同，更換配對的鋼零件時不需要進行溫度補償。

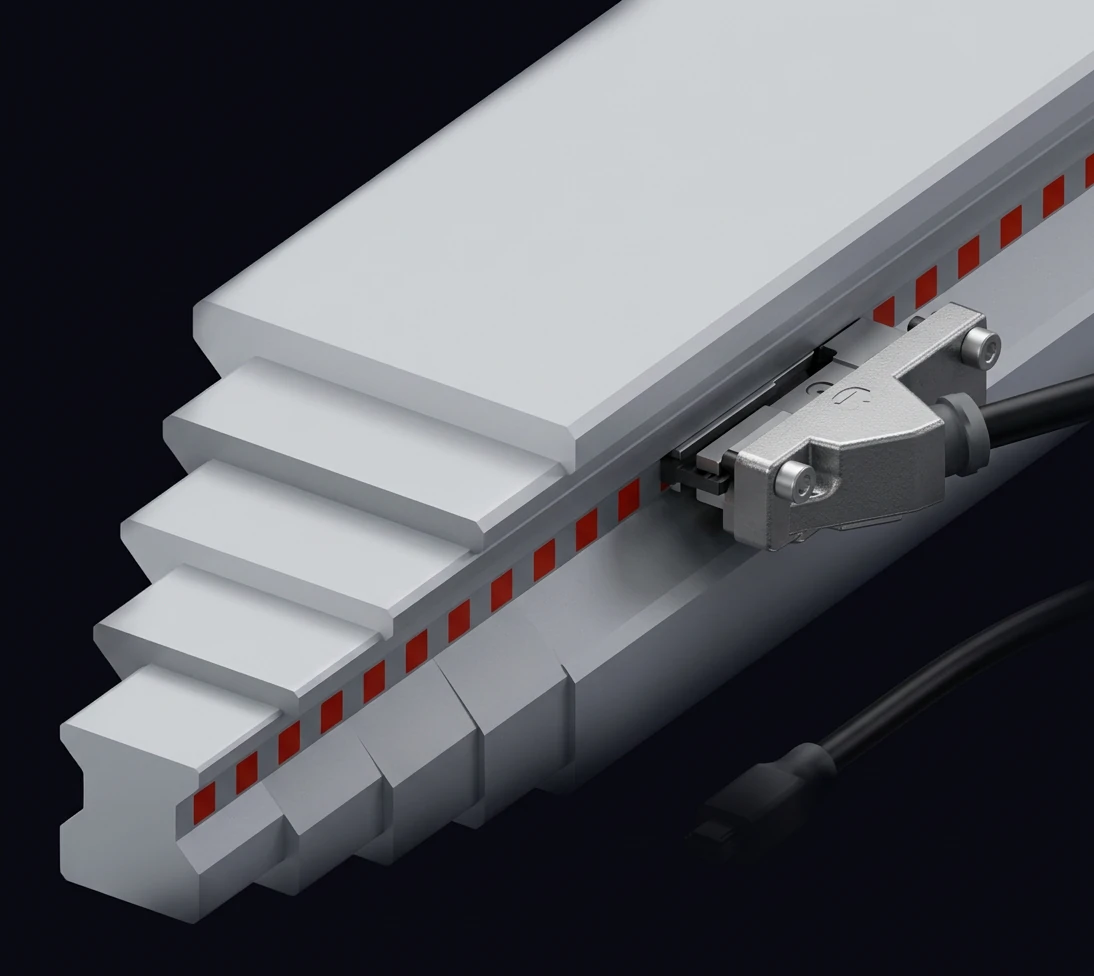

一個讀頭適用所有尺寸
量測尺位置在所有產品組別中相同，新一代讀頭提供增強的抗振性能與 EMI 屏蔽，簡化備品管理。

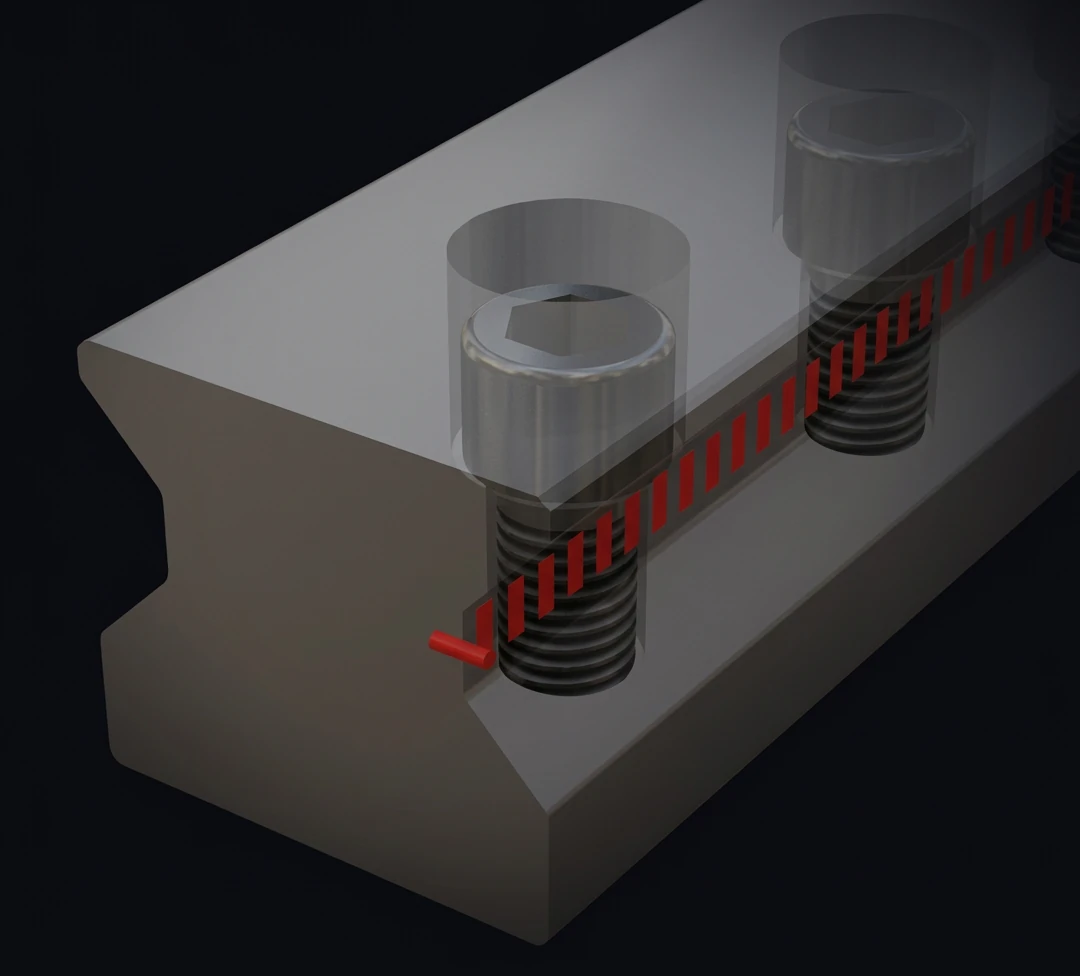

貼近製程的位置量測
量測尺與導軌緊密連接，機台溫度變化直接傳遞至量測系統，無需參考點或溫度感測器即可維持優異的製程穩定性。
需要量測系統技術支援？
完整選型指南、尺寸表、介面規格，盡在技術文件中心。
