產業需求 | Requirements
自動化與搬運的線性導引挑戰Linear guidance challenges in automation & handling
自動化與搬運系統追求高速、高加速度、多軸靈活配置與整體成本效益，對線性導軌的動態性能與整合能力要求極高。
高速搬運High-Speed Handling
速度 ≤ 5 m/s，加速度 ≤ 100 m/s²
搬運龍門、取放機器人等設備需要快速的軸向移動與高加速度。MONORAIL BM 滾珠導軌速度可達 5 m/s，加速度達 100 m/s²，滾珠型比滾柱型提供更平滑、更高速的運行特性。
整合驅動Integrated Drive
BZ 內建螺旋齒條
MONORAIL BZ 將 BM 滾珠導軌與高精度螺旋齒條整合為一體，免去獨立安裝齒條的空間和工時。齒輪精度最高 5 級，研磨硬化的螺旋齒形確保傳動平滑與定位精度。
多軸定位Multi-Axis Positioning
BM 14 種滑車類型
自動化設備常需要 XYZ 多軸配置，不同軸向對滑車尺寸、安裝方式有不同需求。BM 提供 A 至 N 共 14 種滑車類型，涵蓋從上方固定、側面固定到緊湊型設計，靈活滿足各種安裝空間限制。
成本效益Cost Efficiency
BZ 節省約 25% 成本
BZ 整合驅動方案比分開安裝導軌與齒條節省約 25% 的總成本，包含零件費用、安裝工時與對位校正時間。對於大批量自動化產線，整合方案的經濟優勢更為顯著。
Schneeberger 解決方案 | Solutions
自動化與搬運線性導軌產品方案Linear guideway solutions for automation & handling
從高速滾珠導軌到整合驅動方案，搭配整合量測系統實現閉環控制，滿足自動化與搬運的完整需求。
MONORAIL BM
4 列滾珠導軌4-Row Ball Profiled Guideway
MONORAIL BM 是自動化應用的首選方案，4 列滾珠 O 型配置搭配梯形導軌截面，提供優異的動態特性與低摩擦運行。14 種滑車類型涵蓋各種安裝配置需求。
- 尺寸 BM 15, 20, 25, 30, 35, 45
- 速度 ≤ 5 m/s，加速度 ≤ 100 m/s²
- 操作溫度 -40°C 至 +80°C
- 滑車類型 A-N（14 種）
- 精度等級 G0 (±5 µm) 至 G3 (±30 µm)
- 最大單件導軌長度 6 m，接軌可更長
MONORAIL BZ
整合齒條驅動導軌Ball Guideway with Integrated Rack & Pinion Drive
MONORAIL BZ 將 BM 滾珠導軌與螺旋齒條整合為一體，是業界幾乎沒有直接競爭對手的獨特產品。省空間、易安裝、節省約 25% 成本，適用搬運、雷射/水刀切割、木工 CNC 等應用。
- 尺寸 BZ 25, 35
- 齒輪精度最高 5 級
- 研磨硬化螺旋齒形，傳動平滑
- 比分開安裝節省約 25% 成本
- 導引 + 驅動一體化，簡化安裝與對位
- 業界幾乎無直接競爭產品
應用案例 | Application Cases
自動化與搬運的線性導軌實際應用Linear guideway applications in automation & handling
以下展示線性導軌在自動化與搬運領域的典型應用場景，涵蓋切割設備、搬運龍門與木工加工中心。
業界應用場景

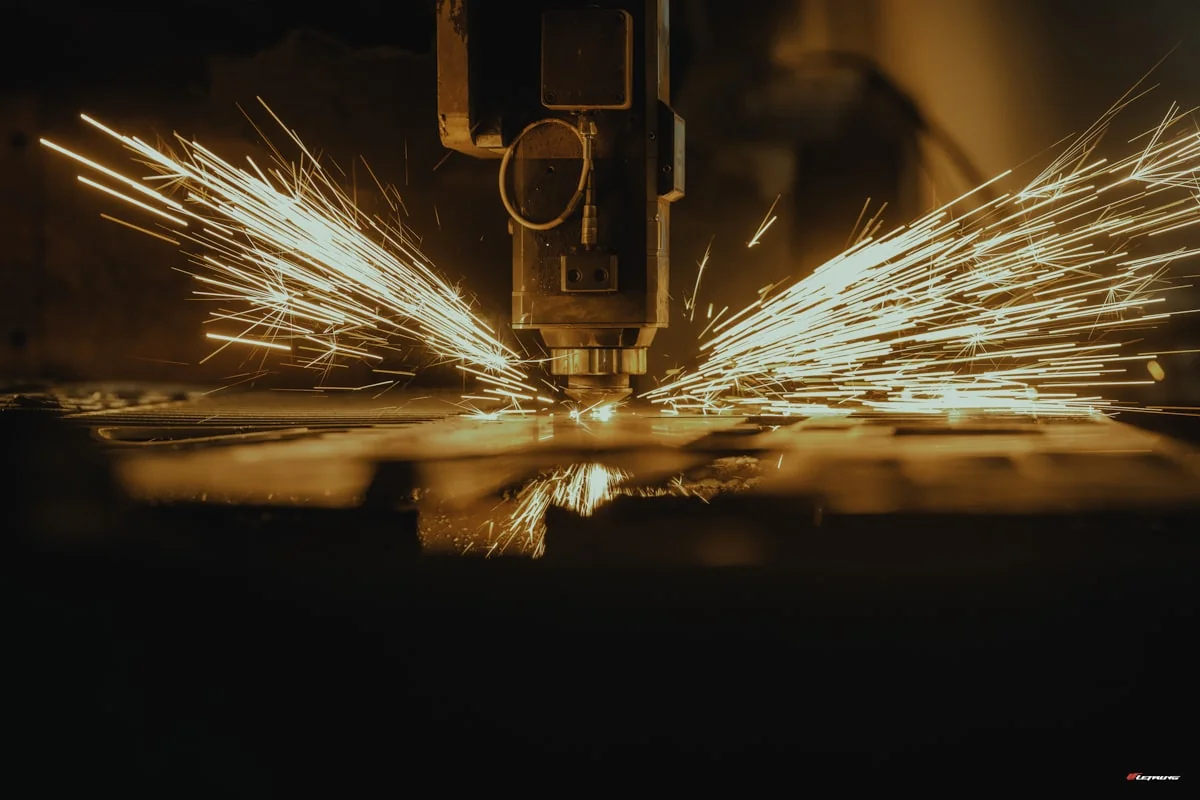

雷射 / 水刀切割機 — BZ 整合驅動
雷射與水刀切割機需要高速長行程的 XY 軸運動，MONORAIL BZ 將導引與齒條驅動整合為一體，省去獨立安裝齒條的空間與校正工時。螺旋齒形確保切割路徑的平滑度，適合高速切割應用的動態需求。
業界應用場景

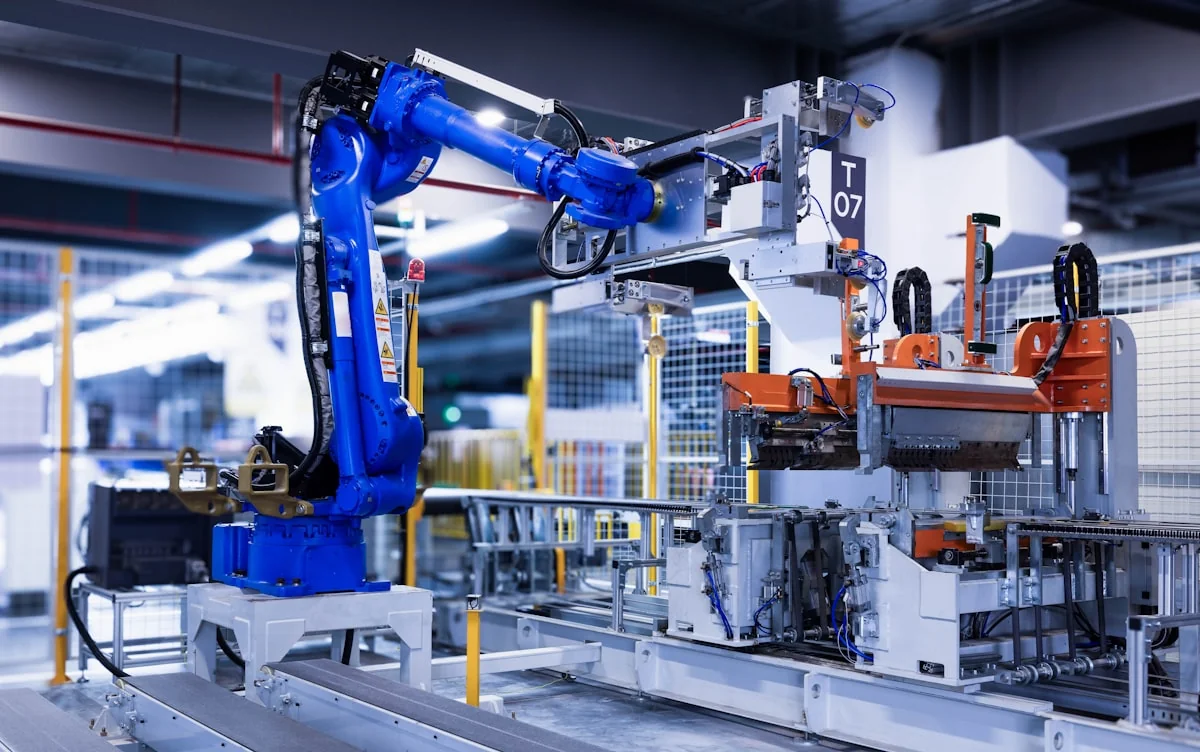

搬運龍門系統 — BM 高速多軸定位
搬運龍門（gantry）系統的 X/Y/Z 軸需要高速移動與精確定位。MONORAIL BM 速度達 5 m/s、加速度達 100 m/s²，14 種滑車類型可依各軸的安裝方向與空間限制靈活選配，滿足自動化產線的高產出需求。
業界應用場景

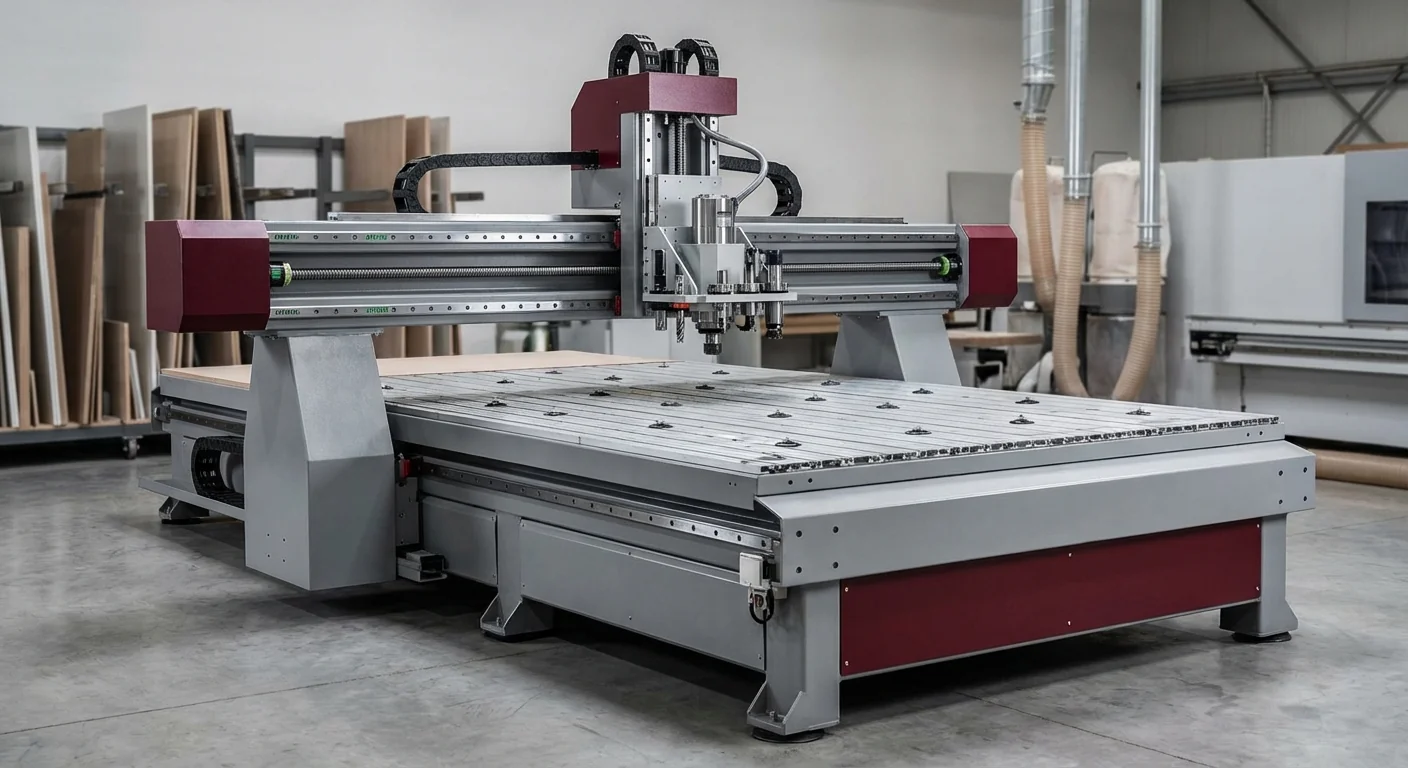

木工 CNC 加工中心 — BZ 整合驅動
木工 CNC 加工中心的長行程軸需要可靠的導引與驅動方案。MONORAIL BZ 將導軌與齒條整合，簡化機台設計、降低安裝複雜度，適合木工機械大跨距移動的需求。業界同類設備亦廣泛採用整合導引驅動方案。
