後段組裝與電子製造的線性導引挑戰Linear guidance challenges in back-end assembly & electronics manufacturing
半導體後段設備與電子組裝線對線性導引系統的速度、預壓一致性、緊湊整合度及潔淨度有嚴格要求。
高速高循環High Speed & High Cycle
SMT 貼片設備每日執行數十萬次往復動作，導軌需在高速與高加速度條件下長期維持精度與穩定性。Schneeberger MINIRAIL 速度可達 5 m/s、加速度 300 m/s²，循環式設計適用長行程高頻次應用。
一致預壓值Consistent Preload Value
大量設備組裝時，逐軸調整預壓耗費大量工時並增加品質不一致風險。Schneeberger MINIRAIL 消除各軸獨立預壓調整程序，確立一致預壓值，降低組裝工時與成本。
緊湊整合Compact Integration
Z 軸短行程模組需在最小空間內整合導引與量測功能。MINISLIDE MSQ 哥德式拱形 4 點接觸溝槽設計在緊湊截面中提供高剛性，MSQscale 進一步整合量測系統（解析度 0.1 µm），降低設計複雜度。
潔淨室相容Cleanroom Compatibility
後段組裝在潔淨室環境運行，需低汙染設計。MINIRAIL 滑車與導軌間的低間隙設計可防止外部汙染物侵入導軌內部，不鏽鋼版本適用於潔淨環境。
後段組裝與電子製造線性導引產品方案Linear guidance solutions for back-end assembly & electronics
Schneeberger 提供從長行程循環式微型導軌到短行程高速平台與精密交叉滾子導軌的完整產品組合，滿足後段組裝設備的多元需求。
MINIRAIL 微型循環式滾珠導軌MINIRAIL Miniature Profile Rail Guide
循環式微型導軌，速度達 5 m/s、加速度 300 m/s²。消除各軸獨立預壓調整，確立一致預壓值，降低組裝工時與成本。不鏽鋼版本適用潔淨室。低間隙設計防止外部汙染物侵入導軌內部。
- 速度 ≤ 5 m/s，加速度 ≤ 300 m/s²
- 消除個別軸預壓調整，一致預壓值
- 低間隙設計防止外部汙染物侵入
- 不鏽鋼版本適用潔淨室環境
- 真空相容性達 10⁻⁷ mbar（標準版）
- 選配 Cage Assist 輔助滾珠運行穩定性
- 滑車完全互換，方便現場維護
MINISLIDE MSQ 進階微型導軌平台MINISLIDE MSQ Advanced Miniature Guideway
硬化導軌整合 Cage Control，速度達 3 m/s、加速度 300 m/s²。哥德式拱形 4 點接觸溝槽設計，承載力為 90° V 型溝的 15 倍，提供優異的剛性。操作溫度 -30°C 至 +120°C。適用 Z 軸短行程高速往復。
- 速度 ≤ 3 m/s，加速度 ≤ 300 m/s²
- 硬化導軌整合 Cage Control
- 哥德式拱形 4 點接觸溝槽，承載力提升 15 倍
- 操作溫度 -30°C 至 +120°C
- 有限行程設計，零背隙，適用 Z 軸短行程高速往復
- 可搭配 MSQscale 整合量測系統（解析度 0.1 µm）
Type RN 交叉滾子導軌Type RN (FORMULA-S) Cross-Roller Guideway
交叉滾子導軌，承載力為 Type R 的 3 倍，更大接觸面積，可選配 Cage Control (FORMULA-S)。加速度 300 m/s²、速度 1 m/s、真空 10⁻⁷ mbar。適用 die bonding 精密定位。
- 承載力為 Type R 的 3 倍
- 速度 ≤ 1 m/s，加速度 ≤ 300 m/s²
- 可選配 Cage Control（FORMULA-S 齒條+小齒輪防漂移）
- 真空相容性達 10⁻⁷ mbar
- 與 Type R 尺寸互換（Size 3, 4, 6）
- 同時承受軸向與徑向力，適用精密定位

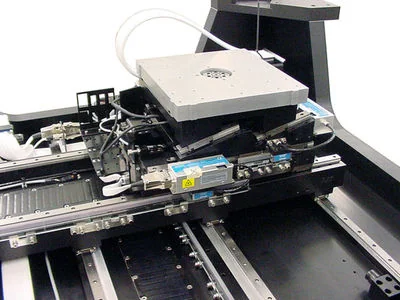

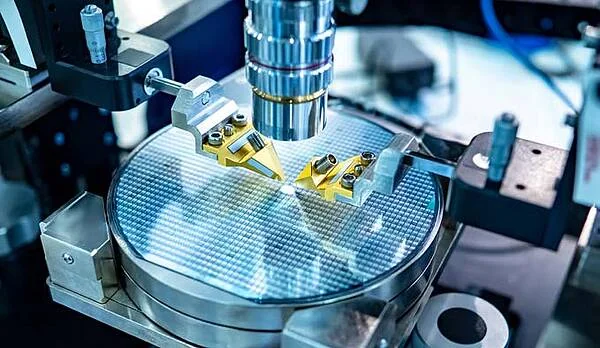

後段組裝與電子製造的實際應用場景Real-world linear guidance applications in back-end assembly & electronics
以下展示精密線性導引系統在半導體後段設備與電子組裝線中的典型應用場景與技術要點。
