光學與光電產業的線性導引挑戰Linear guidance challenges in optics & photonics
光學系統對運動平台的精度、振動特性、速度均勻性與空間整合度有嚴格要求。
光學對準精度Optical Alignment Precision
光纖耦合、鏡片定位、矽光子 fiber-to-PIC 對準需要亞微米級重複定位。交叉滾子導軌同時承受軸向與徑向力，提供極高的運動直線度與定位穩定性，適合多軸精密光學對準平台。
高速光學掃描High-Speed Optical Scanning

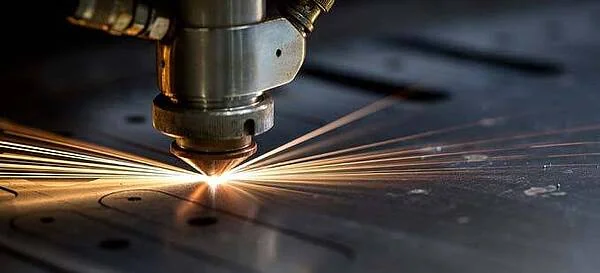

掃描式光學量測與雷射加工設備需要平滑勻速運動。MINIRAIL 速度可達 5 m/s、加速度 300 m/s²，循環式設計確保長行程高速掃描的穩定性。MINISLIDE MSQ 速度達 3 m/s、加速度 300 m/s²，適用短行程高動態光學偏轉。
振動隔離Vibration Isolation
光學平台對振動極度敏感，導引系統的運動波動直接影響量測與成像品質。交叉滾子導軌的有限行程設計具有極低的運動阻力波動，MINISLIDE MSQ 的哥德式拱形 4 點接觸溝槽提供高剛性，減少共振傳遞。
緊湊整合Compact Integration
光學系統空間受限，多軸定位模組需在最小體積內整合導引與量測功能。MSQscale 一體化導引+量測系統（解析度 0.1 µm）將導軌與光學尺整合為單一模組，降低設計複雜度與安裝空間需求。
光學與光電產業線性導引產品方案Linear guidance solutions for optics & photonics
Schneeberger 提供從精密交叉滾子導軌到高速循環式微型導軌與一體化量測系統的完整產品組合，滿足光學產業從精密對準到高速掃描的多元需求。
交叉滾子導軌Cross-Roller Guideways for Optical Alignment
交叉滾子導軌用於光學精密對準平台，極低運動波動，適合光纖-PIC 對準、鏡片定位等亞微米級應用。Type RN 承載力為 Type R 的 3 倍，可選配 FORMULA-S Cage Control 防止保持架漂移。
- Type R：全球首款標準化無摩擦導軌，尺寸 1–12
- Type RN：承載力為 Type R 的 3 倍，尺寸 3, 4, 6
- 可選配 FORMULA-S Cage Control（齒條+小齒輪防漂移）
- FORMULA-S 規格：加速度 ≤ 300 m/s²、速度 ≤ 1 m/s
- 真空相容性達 10⁻⁷ mbar
- 同時承受軸向與徑向力，適用多軸精密定位
- 操作溫度 -40°C 至 +80°C
微型循環式導軌與整合量測系統MINIRAIL with Integrated Measuring System
Schneeberger 官方光學產業頁案例：雷射干涉儀製造商選用 MINIRAIL，看中其剛性與運動平滑度。搭配 MINISCALE PLUS 整合量測系統（量測解析度 0.1 µm），提供閉環回授控制，省去獨立安裝外部線性編碼器的空間與程序。
- 速度 ≤ 5 m/s，加速度 ≤ 300 m/s²
- MINISCALE PLUS 量測解析度 0.1 µm
- MINISCALE PLUS 操作溫度上限 +80°C
- 潔淨室相容 ISO 6–7（ISO 14644-1）
- 選配 Cage Assist 輔助滾珠運行穩定性
- 低間隙設計防止外部汙染物侵入導軌內部
MINISLIDE MSQ 進階微型導軌平台MINISLIDE MSQ Advanced Miniature Guideway
Schneeberger 官方案例：雷射偏轉裝置（增材製造），速度達 5 m/s、加速度 300 m/s²。硬化導軌整合 Cage Control，哥德式拱形 4 點接觸溝槽提供優異剛性（承載力為 90° V 型溝的 15 倍），適用高動態光學偏轉與定位。
- 速度 ≤ 3 m/s，加速度 ≤ 300 m/s²
- 硬化導軌整合 Cage Control
- 哥德式拱形 4 點接觸溝槽，承載力提升 15 倍
- 操作溫度 -30°C 至 +120°C
- 有限行程設計，零背隙
- 可搭配 MSQscale 整合量測系統（解析度 0.1 µm）
光學與光電產業的實際應用場景Real-world linear guidance applications in optics & photonics
以下展示精密線性導引系統在光學量測、雷射加工、光學掃描及矽光子對準中的典型應用場景與技術要點。
