MINISCALE PLUS
Miniature Integrated Measuring System — MINISCALE PLUS · MSQscale · SAM
整合於 MINIRAIL / MINISLIDE MSQ 的超小型線性量測系統
從增量式光學到絕對式定位，在最小空間內實現微米級精度
微型整合量測系統家族
從增量式光學到絕對式定位，提供迷你線軌系統的完整量測解決方案

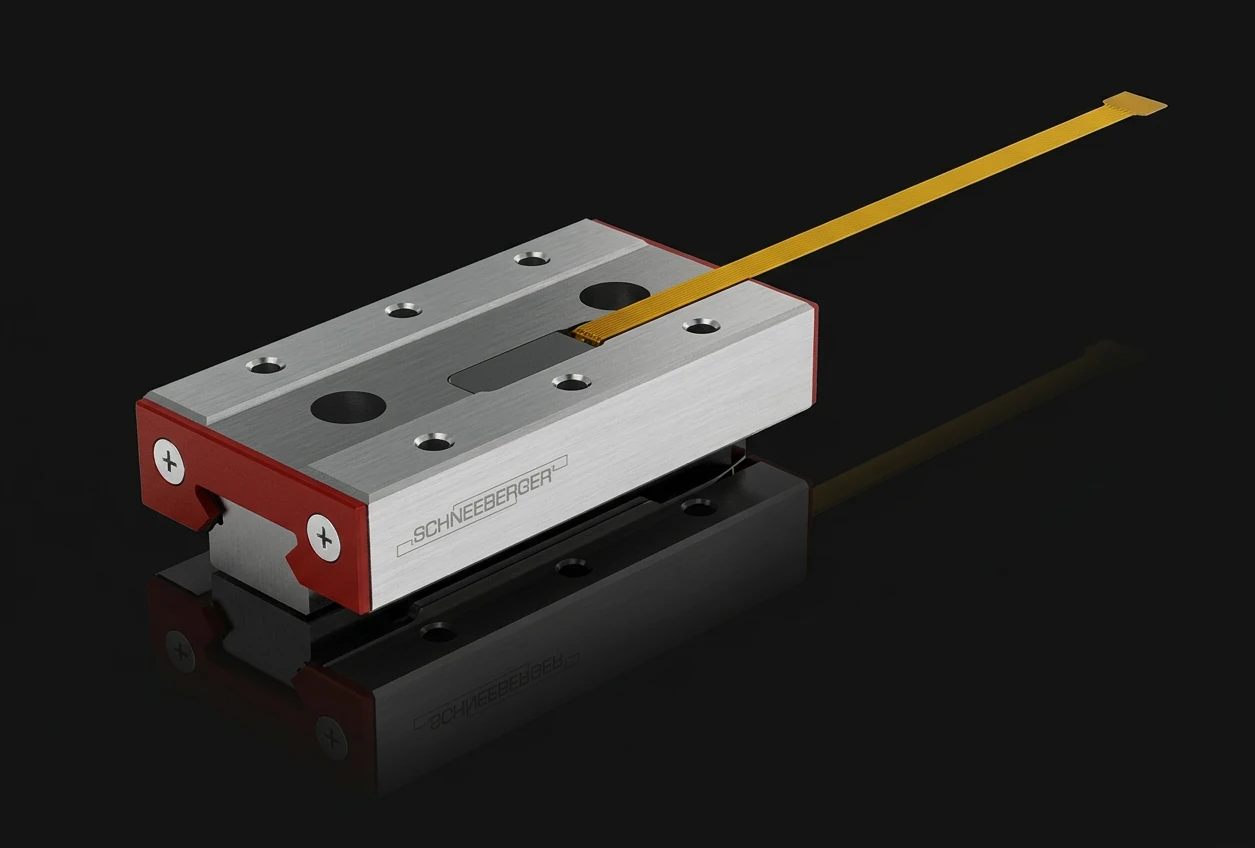

MINISLIDE MSQscale
Incremental with balls / analog or digital
- 導引與量測整合於一體化設計
- 基於 MINISLIDE MSQ 微型滑台
- 光學增量式量測，解析度 0.1 μm
- 類比或數位介面模組可選
- 極致緊湊，大幅簡化組裝

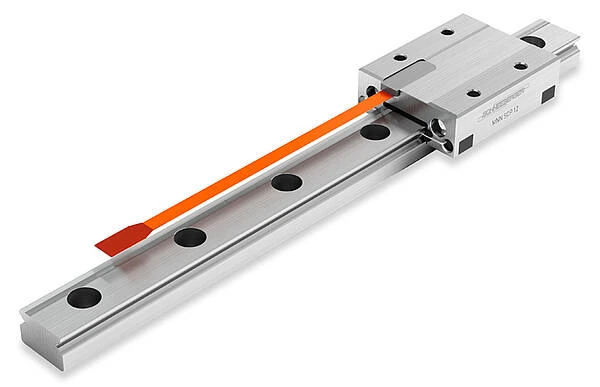

MINISCALE PLUS
Incremental with balls / analog or digital
- 基於 MINIRAIL 微型滾珠導軌
- 量測直接在加工過程中進行，降低 Abbe 誤差
- 光學增量式，解析度 0.1 μm
- 專為高速高加速設計
- 8 種導軌寬度（尺寸 7–42）
- Plug & Play 即插即用
SAM
SCHNEEBERGER Absolute Measuring System
- 絕對式量測，開機即知位置
- 同時支援 BiSS/SSI 與 Sin/Cos 介面
- 感測器僅 9.9 × 5.0 × 1.1 mm
- 刻度雷射刻印於導軌表面
- 絕對精度 < 2 μm（3-Sigma）
- Plug & Play，參數儲存於 EEPROM
- 適用於 MINIRAIL 尺寸 5–42
| MSQscale | MINISCALE PLUS | SAM | |
|---|---|---|---|
| 量測類型 | 增量式 | 增量式 | 絕對式 |
| 量測原理 | 光學 | 光學 | 光學（PRC + 增量內插） |
| 對應導軌 | MINISLIDE MSQ | MINIRAIL | MINIRAIL |
| 解析度 | 0.1 μm（標準） 可選 1 / 10 μm | 0.1 μm（標準） 可選 1 / 10 μm | 100 nm (0.1 μm) |
| 系統精度 | 長波 ±3 μm 短波 ±0.6 μm | 長波 ±5 μm/m 短波 ±0.6 μm | 絕對定位 < 2 μm （3-Sigma） |
| 重複定位精度 | 單向 ±0.1 μm 雙向 ±0.2 μm | 單向 ±0.1 μm 雙向 ±0.2 μm | — |
| 輸出介面 | 類比 / 數位 | 類比 / 數位 | BiSS/SSI · ABZ · UVW · SPI · Sin/Cos |
| 需要歸零 | 是（增量式） | 是（增量式） | 否（絕對式） |
| 適用場景 | 超緊湊滑台量測 | 高速微型導軌量測 | Industry 4.0 · 醫療設備 |

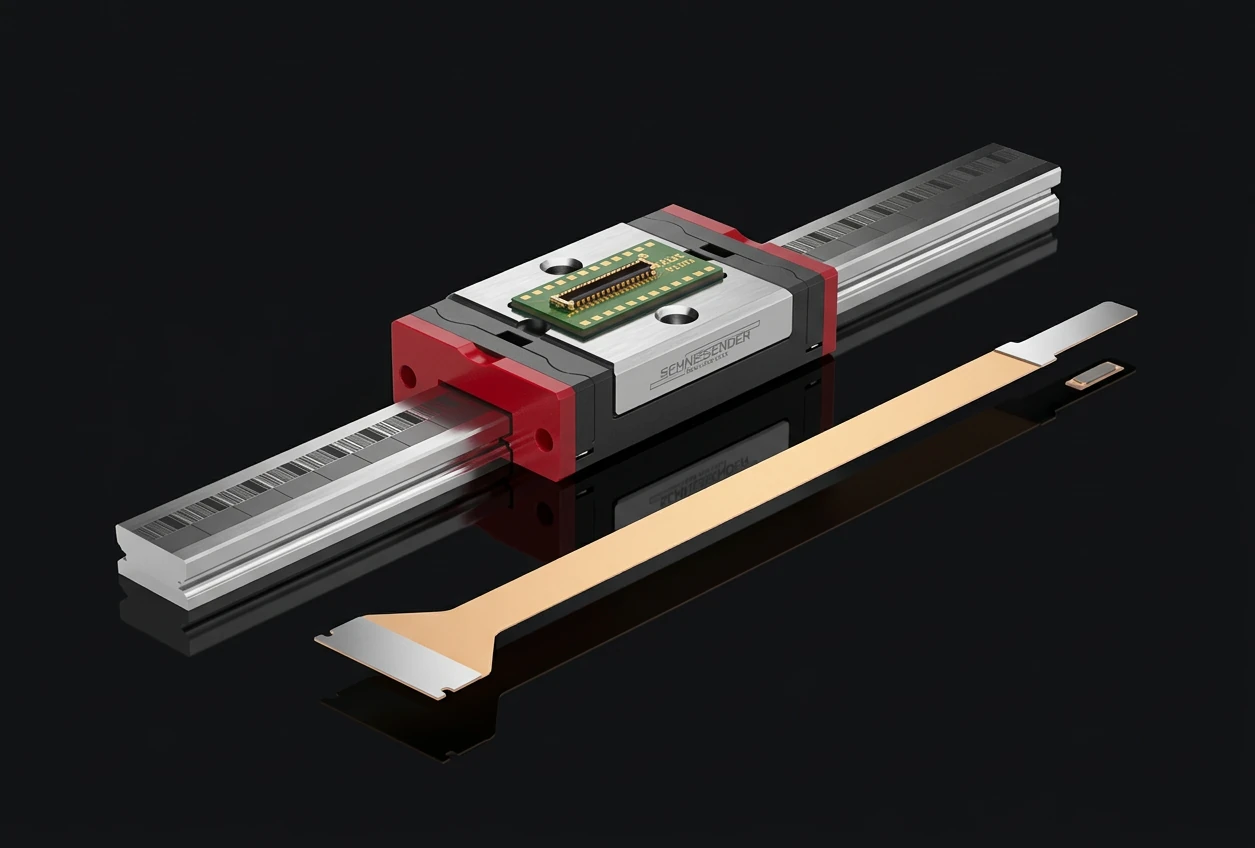

SAM — 精密於方寸之間
SCHNEEBERGER Absolute Measuring System — 將導引與量測整合於單一系統，為 Industry 4.0 而生
SAM 將線性導軌帶入 Industry 4.0 的數位世界。這項創新方案將導引與量測整合於同一系統，同時支援多種介面，包括 BiSS/SSI 與類比 Sin/Cos。刻度尺以雷射直接刻印在導軌上，實現優於 2 µm 的精確定位。感測器僅 9.9 × 5.0 × 1.1 mm，即使 MINIRAIL 尺寸 5 也能安裝。即插即用設計大幅節省時間與成本。

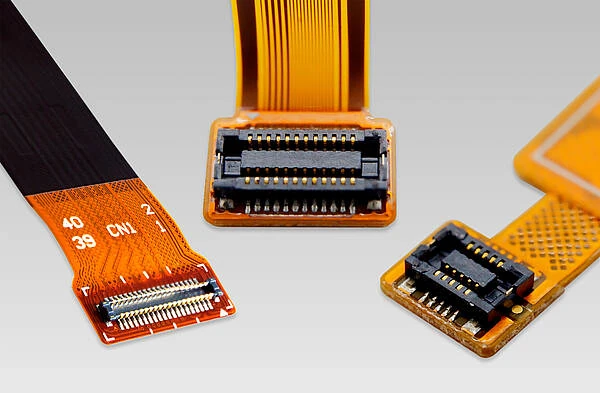

客製化軟排線設計
可依應用需求客製軟排線（FPC），直接連接至控制器或經由連接板。客戶可自由決定是否需要連接板，彈性最大化。

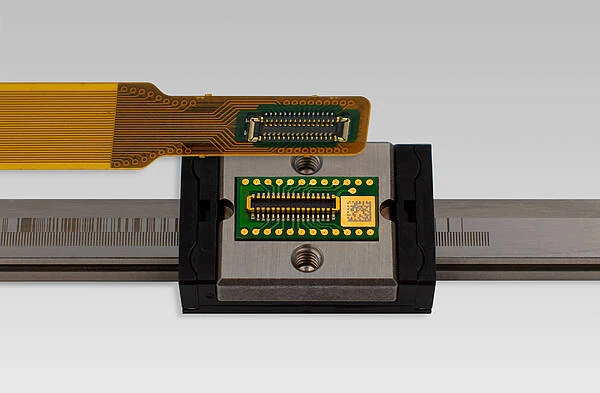

智慧插拔連接器
搭載微型連接器的感測器，支援 Plug & Play 即插即用。校準參數值儲存於感測器內建 EEPROM，信號調節（偏移、振幅、相位）支援自動校準。

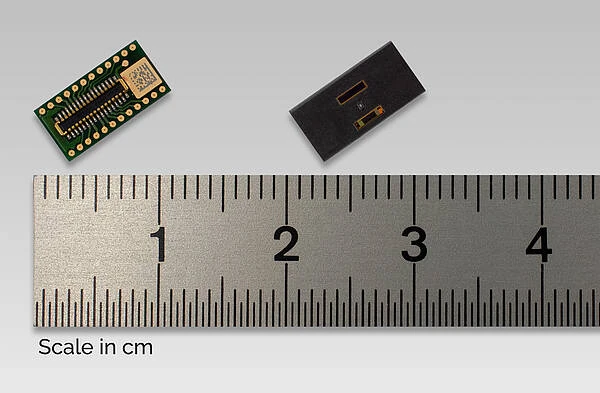

最小整合式絕對感測器
感測器尺寸僅 9.9 × 5.0 × 1.1 mm，透過光學原理偵測絕對位置（Pseudo-Random Code），搭配增量編碼器進行高解析度位置內插，線性解析度達 100 nm。

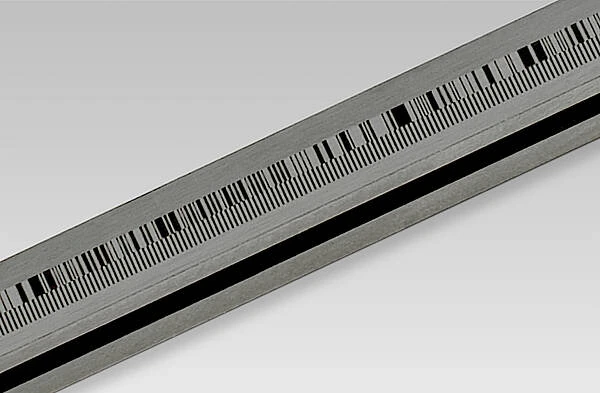

導軌雷射刻度尺
刻度尺直接以雷射刻印於導軌表面，無需額外貼附量尺。消除傳統量尺的安裝誤差與熱膨脹差異，確保長期穩定的量測精度。

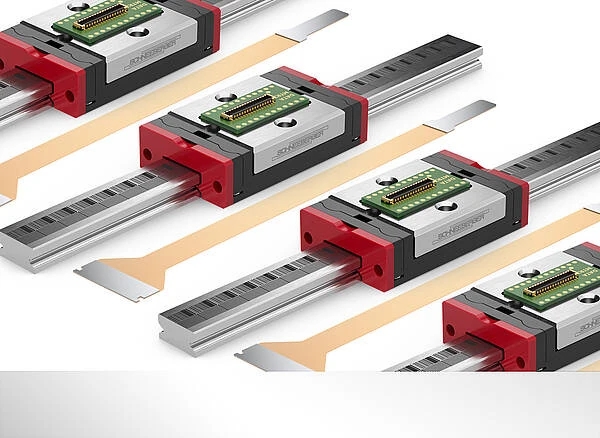

MINISAM — 一體式方案
MINISAM 是最小的可整合量測系統，專為迷你導軌設計。All-in-One 即插即用，無需額外設定或調整，適用於 MINIRAIL 尺寸 5 至 42 全系列。
