BALL SCREWS · 滾珠螺桿
高性能滾珠螺桿
High Performance Ball Screws — AM · SBS · Hipp
精密研磨的滾珠接觸面，提供高定位精度與重複精度
從 Ø3mm 微型到 Ø160mm 重載，滿足工具機、量測設備到自動化的全面需求
Ø3–160
螺桿直徑 mm
IT1
最高精度等級
20,000+
運行壽命 hrs
研磨級
滾珠接觸面
產品系列
滾珠螺桿系列
從高階氮化研磨到微型精密螺桿，提供完整的線性傳動解決方案
Premium · 氮化研磨

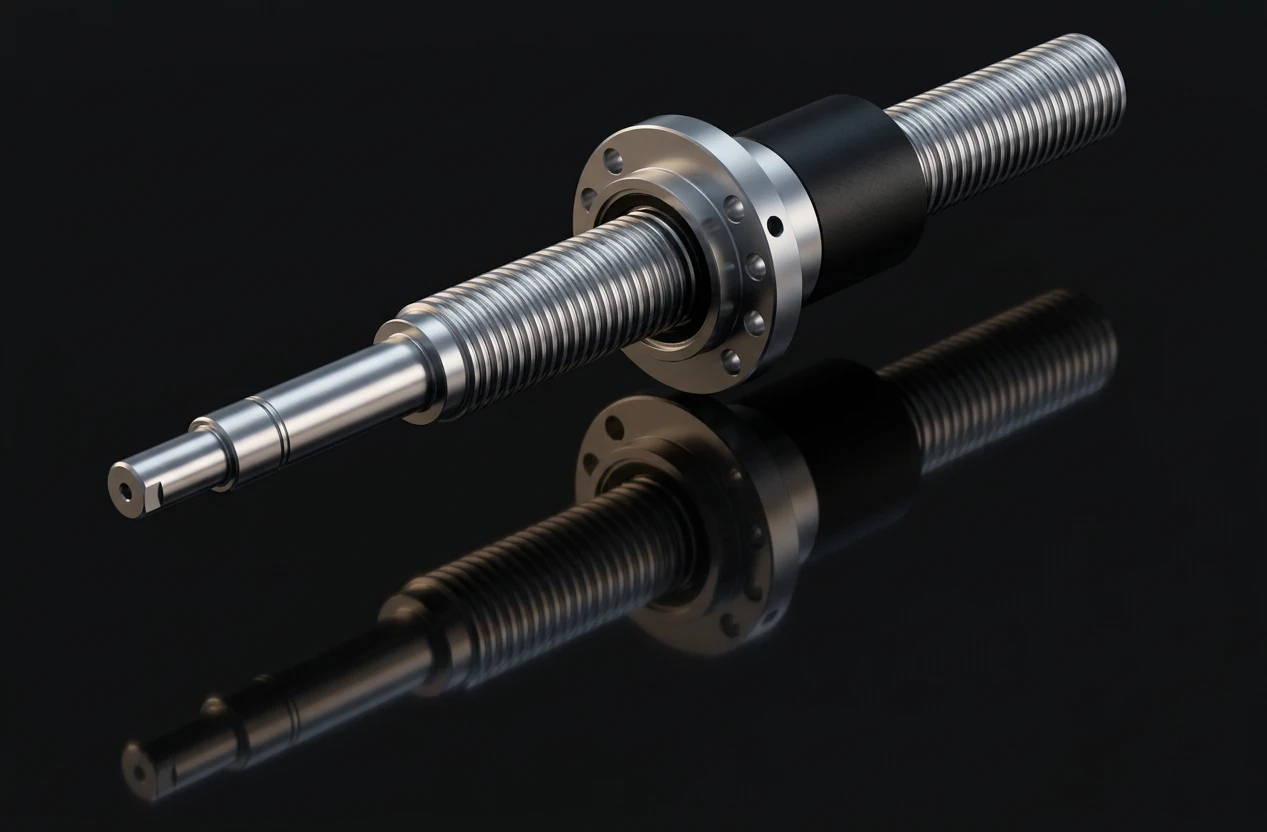

AM Ball Screw
A.MANNESMANN Premium Ball Screws
- 深層滲氮硬化 · 900 HV（≈67 HRC）— 溝道耐磨性極佳
- 精度等級 IT1 / IT3 / IT5
- 預壓螺桿可承受額定動負荷 30% 軸向力
- 標準壽命超過 20,000 小時
- 水平與垂直安裝皆適用
直徑範圍 Ø25 – 160 mm
Standard · 高周波硬化

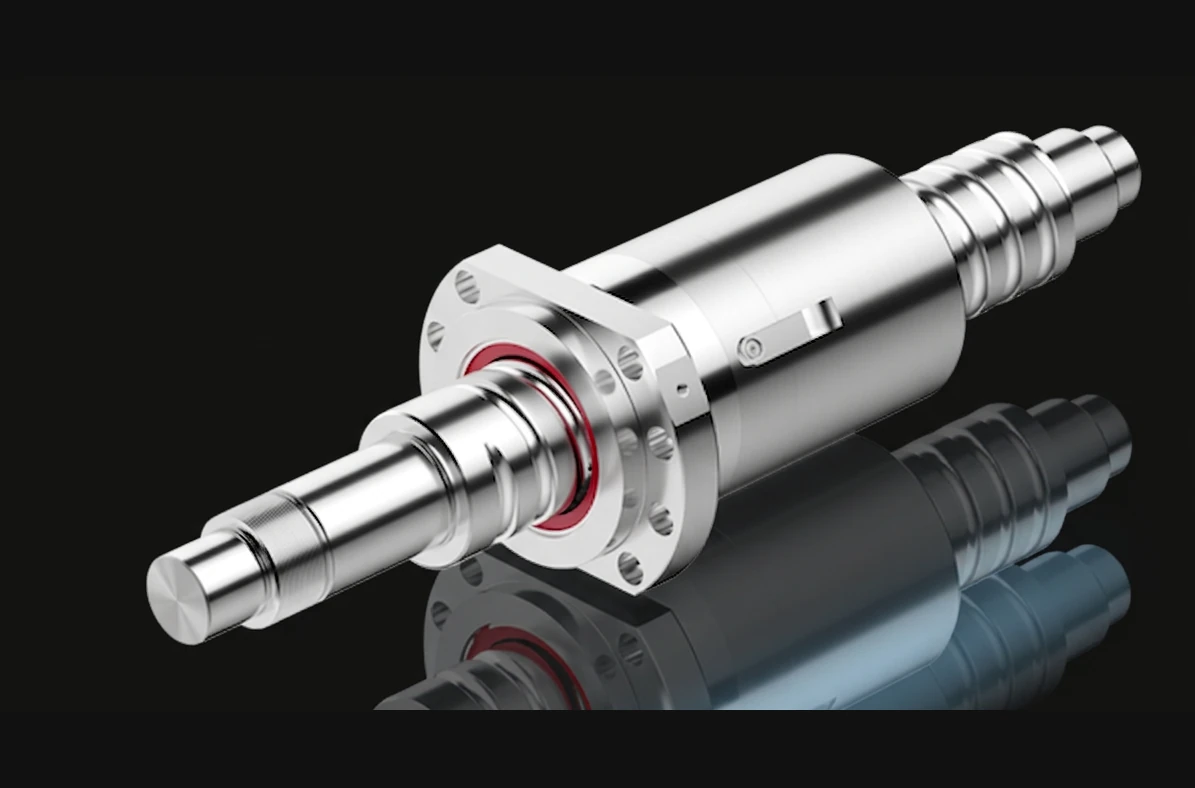

SBS Ball Screw
SCHNEEBERGER Standard Ball Screws
- 研磨與硬化的滾珠接觸面
- 高速到低速全速域適用
- 擅長短行程往復運動
- 適合工具機與量測設備
直徑範圍 Ø32 – 63 mm
Miniature · 微型精密

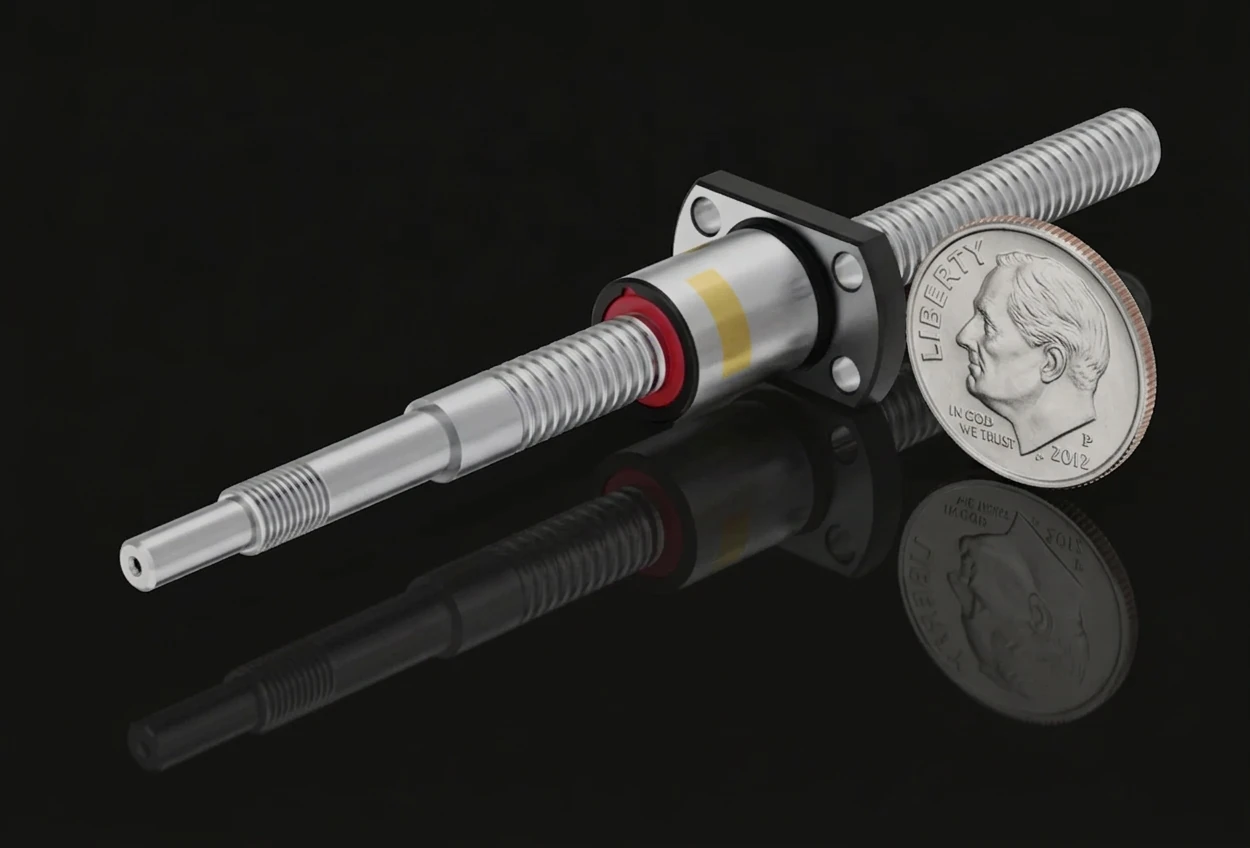

Hipp Ball Screw
Small & Miniature Ball Screws
- 超小直徑，適合空間受限應用
- 精密研磨螺桿，運轉平順
- 恆定扭矩輸出
- 適用於醫療設備、光學與半導體
- 客製化長度與端部加工
直徑範圍 Ø3 – 25 mm
| AM Ball Screw | SBS Ball Screw | Hipp Ball Screw | |
|---|---|---|---|
| 定位 | 高性能級 Premium | 標準精密級 Standard | 微型精密級 Miniature |
| 螺桿直徑 | Ø25 – 160 mm | Ø32 – 63 mm | Ø3 – 40 mm |
| 精度等級 | ISO IT1 / IT3 / IT5 | ISO IT3（V300p: 12 µm） | DIN ISO 3408 IT1 / IT3 / IT5 / IT7 |
| 硬化方式 | 深層滲氮 + 研磨 · 900 HV（≈67 HRC） | 高周波硬化 · 60±2 HRC | 高精度研磨 · 60±2 HRC |
| 預壓方式 | 固定預壓 · 0.07×Cam | DSF: O 型 7% Cdyn ESF: X 型 5% Cdyn | 四點預壓系統 · 消背隙 / 彈簧預壓 |
| 螺帽類型 | DMF · DBG · DZ · EZ · EF | DSF（雙螺帽）· ESF（單螺帽） | F1/F2（法蘭）· Z1/Z2（圓筒）· E1/E2（錨座） |
| 導程範圍 | 5 – 40 mm | 5 – 30 mm | 0.5 – 10 mm |
| 最高速度 | 150 m/min · 加速 20 m/s² | Ø32: 4,100 rpm Ø63: 2,600 rpm | 1,800 – 4,500 rpm |
| 安裝方向 | 水平 / 垂直 | 水平 / 垂直 | 水平 / 垂直 |
| 主要應用 | 高精度工具機 · 重載加工中心 · 國際精密設備製造商 | 工具機 · 量測與測試機 · 一般機械工程 | 醫療顯微鏡與成像定位 · 精密自動化 · 半導體設備 |
| 材料 | 深層滲氮鋼 | 感應硬化鋼 | Cf53 / 100Cr6（可選不鏽鋼 1.4112） |
應用領域
廣泛的產業應用
滾珠螺桿在各種高精度線性運動場景中扮演關鍵角色
工具機
高速加工中心、CNC 車床的進給軸驅動，實現微米級定位精度與長期穩定運行。
量測與檢測設備
三次元量測機、光學檢測台等，提供極低背隙與高重複定位精度。
半導體製程
晶圓搬運、光罩對位等需求，微型螺桿在有限空間內實現奈米級精度。
自動化與機器人
射出成型機、包裝機械、產業機器人的線性傳動軸，兼顧速度與負載能力。
防護系統
三種防塵刮刷系統
確保螺桿長期穩定運行的防護方案
BW — Brush Wiper
毛刷式刮刷，適用於一般負載環境。超緊湊設計，直接整合於螺帽本體，不增加額外長度。
標準配備
FW — Finger Wiper
指型刮刷，適用於重負載與高污染環境。密封唇依螺桿輪廓幾何形狀設計，提供最佳密封效率。螺帽長度 +20mm。
重載環境
DW — Double Wiper
毛刷 + 指型的雙重防護組合。同時兼顧緊湊尺寸與高密封性能，適用於嚴苛的加工環境。
最高防護
