醫療設備的線性導引挑戰Linear guidance challenges in medical equipment
醫療技術設備對線性導引系統的精度、耐腐蝕性、運行平滑度與長期可靠性有嚴格要求。
緊湊空間精密定位Compact Precision Positioning
醫療設備持續小型化，手術機器人手臂、診斷儀器內部空間極為有限，需要在緊湊空間內實現高精度線性運動。MINIRAIL 標準軌寬自 7mm 起，提供高剛性與高動態的精密導引。
耐滅菌 / 耐腐蝕Sterilization & Corrosion Resistant
手術室設備需反覆經受高壓蒸汽滅菌與化學消毒劑處理。不鏽鋼版本線性導軌可耐受這些嚴苛的清潔與滅菌流程，確保在醫療環境中長期穩定運行。
低噪音平滑運行Low Noise & Smooth Operation
手術與診斷環境要求極低噪音與無振動運行。Schneeberger 官方醫療頁面強調「smooth running, high stiffness and accuracy」，精密運行特性確保手術定位與診斷量測不受導軌振動影響。
長壽命免維護Long Life & Maintenance-Free
實驗室自動化設備與診斷儀器需 24 小時連續運行，維護停機成本高昂。MINIRAIL 可搭配 LUBE-S 長效潤滑系統延長免維護週期，耐腐蝕硬化鋼結構確保長期一致的精度與壽命。
醫療技術線性導引產品方案Linear guidance solutions for medical technology
Schneeberger 提供從微型循環式導軌到緊湊交叉滾子導軌及微型無摩擦平台的完整產品組合，涵蓋醫療設備的多樣需求。
MINIRAIL 微型循環式滾珠導軌MINIRAIL Miniature Profile Rail Guide
2 列循環式滾珠微型導軌，不鏽鋼版本耐受滅菌環境。低間隙滑車/導軌設計防止外部汙染物侵入，可搭配 MINISCALE PLUS 整合量測模組（量測解析度 0.1 µm）實現閉環控制。適用於手術定位軸、診斷設備與牙科銑削。
- 速度 ≤ 5 m/s，加速度 ≤ 300 m/s²
- 真空相容性達 10⁻⁷ mbar（LUBE-S 版不適用真空）
- 標準軌寬 7, 9, 12, 15 mm；寬版 14, 18, 24, 42 mm
- 不鏽鋼版本，耐腐蝕與滅菌環境
- 低間隙設計防止外部汙染物侵入導軌
- 選配 Cage Assist 輔助滾珠運行穩定性
- 可搭配 MINISCALE PLUS（量測解析度 0.1 µm，操作溫度 -40°C 至 +80°C）
緊湊型交叉滾子導軌 Type RNGCompact Cross-Roller Guideway Type RNG
截面比 Type R / RN 更小的交叉滾子導軌，適合手術機器人手臂等空間受限的有限行程關節。同時承受軸向與徑向力，可選配 FORMULA-S Cage Control 防止保持架漂移，確保高頻短行程往返的長期穩定性。
- 尺寸 4, 6, 9, 12（特殊尺寸 15–20 可訂製）
- 長度 50–1500 mm
- 截面比 Type R/RN 更小，適用空間/重量受限應用
- 可選配 FORMULA-S Cage Control（KCS 保持架）
- 有限行程設計，同時承受軸向與徑向力

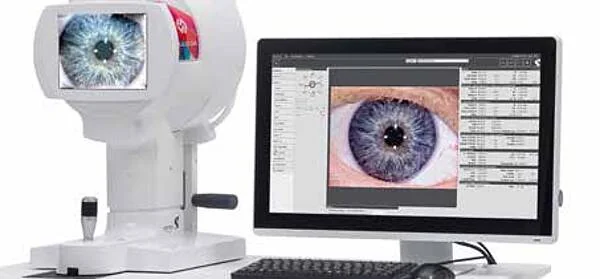

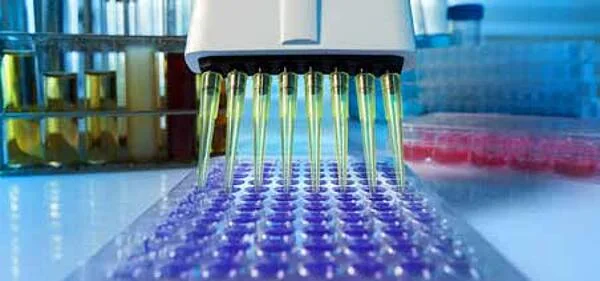

醫療技術精密線性導引的實際應用場景Real-world linear guidance applications in medical technology
以下展示精密線性導引系統在醫療設備中的典型應用場景。案例圖片來自 Schneeberger 官方醫療技術頁面。
