產業需求 | Requirements
增材製造的線性導引挑戰Linear guidance challenges in additive manufacturing
增材製造設備對線性導引的速度、剛性與耐溫能力有嚴格要求，特別是雷射加工類應用。
高速高加速度High Speed & High Acceleration
300 m/s²
雷射偏轉裝置需要快速且精確的光學元件定位，導軌必須在高加速度條件下維持穩定的光路定位。MINISLIDE MSQ 加速度達 300 m/s²，滿足雷射偏轉系統的高動態需求。
高剛性High Rigidity
哥德式拱形 4 點接觸
雷射加工的光路定位需要極高的導引剛性。MINISLIDE MSQ 採用哥德式拱形 4 點接觸溝槽設計，承載力為 90° V 型溝的 15 倍，在緊湊截面中提供穩定的光學元件定位。
耐高溫High Temperature Resistance
-30°C 至 +120°C
雷射加工環境溫度較高，導軌需在較寬的溫度範圍內穩定運作。MINISLIDE MSQ 操作溫度範圍 -30°C 至 +120°C，超過一般微型導軌的 +80°C 限制，適用於雷射加工環境。
Schneeberger 解決方案 | Solutions
增材製造線性導引產品方案Linear guidance solutions for additive manufacturing
Schneeberger 提供從有限行程高剛性微型平台到長行程循環式導軌的產品組合，滿足增材製造設備從雷射偏轉到列印頭定位的多元需求。

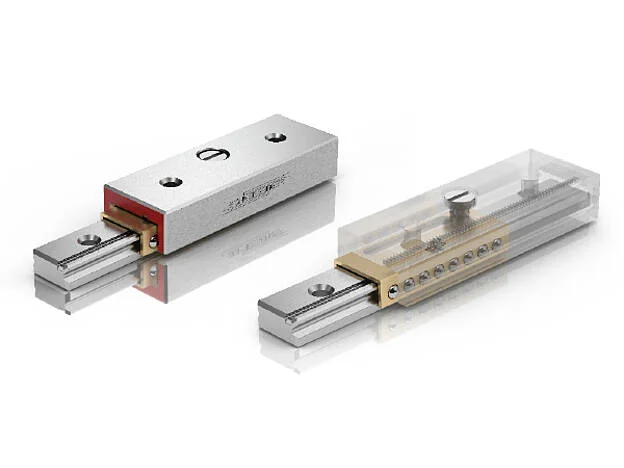

MINISLIDE MSQ
MINISLIDE MSQ 進階微型導軌平台MINISLIDE MSQ Advanced Miniature Guideway
Schneeberger 官方案例產品。硬化導軌整合 Cage Control，哥德式拱形 4 點接觸溝槽設計提供卓越的剛性與承載力。速度達 3 m/s、加速度 300 m/s²，操作溫度 -30°C 至 +120°C。用於雷射偏轉裝置的光學元件精密定位，服務航太、汽車、醫療技術及工具製造等產業。
- 速度 ≤ 3 m/s，加速度 ≤ 300 m/s²
- 硬化導軌整合 Cage Control
- 哥德式拱形 4 點接觸溝槽，承載力為 90° V 型溝 15 倍
- 操作溫度 -30°C 至 +120°C
- 有限行程設計，零背隙
- 官方聲明："Exceptional robustness, precision, and strength"
應用案例 | Application Cases
增材製造的實際應用場景Real-world linear guidance applications in additive manufacturing
以下展示精密線性導引系統在增材製造設備中的典型應用場景與技術要點。
Schneeberger 官方案例 | Official Case
雷射偏轉裝置 — MINISLIDE MSQLaser Deflecting Unit — MINISLIDE MSQ
Schneeberger 官方案例：一家創新雷射偏轉系統製造商選用 MINISLIDE MSQ 微型導軌，用於增材製造設備的光學元件動態定位。硬化導軌整合 Cage Control，哥德式拱形 4 點接觸溝槽提供卓越的剛性與強度，服務航太、汽車、醫療技術及工具製造等產業。
業界應用場景 | Industry Application
3D 列印設備線性軸3D Printing Equipment Linear Axes
FDM、SLA 等 3D 列印設備的 XY 龍門系統使用微型循環式導軌實現列印頭高速定位。MINIRAIL 的 5 m/s 速度與 300 m/s² 加速度適用於列印頭往復運動，循環式設計滿足長行程需求，不鏽鋼版本在特殊環境中提供耐腐蝕能力。
