3 公尺齒排
更少接縫，更高精度、耐用性與便利性
我們的齒排具備高度模組化，帶來採購、安裝與維護三方面的成本節省。
頂級品質、可靠性與耐用性
本公司所有齒排 100% 於德國（歐洲）製造，採用現代化機具，含高週波硬化與滲碳硬化製程。SCHNEEBERGER 生產設施通過 ISO 9001 認證，確保每一階段的品質。嚴密品管確保完全符合 DIN 齒形與精度等級標準。
好主意！
3 公尺一體成型齒排
Less joints. More accuracy, durability and convenience.

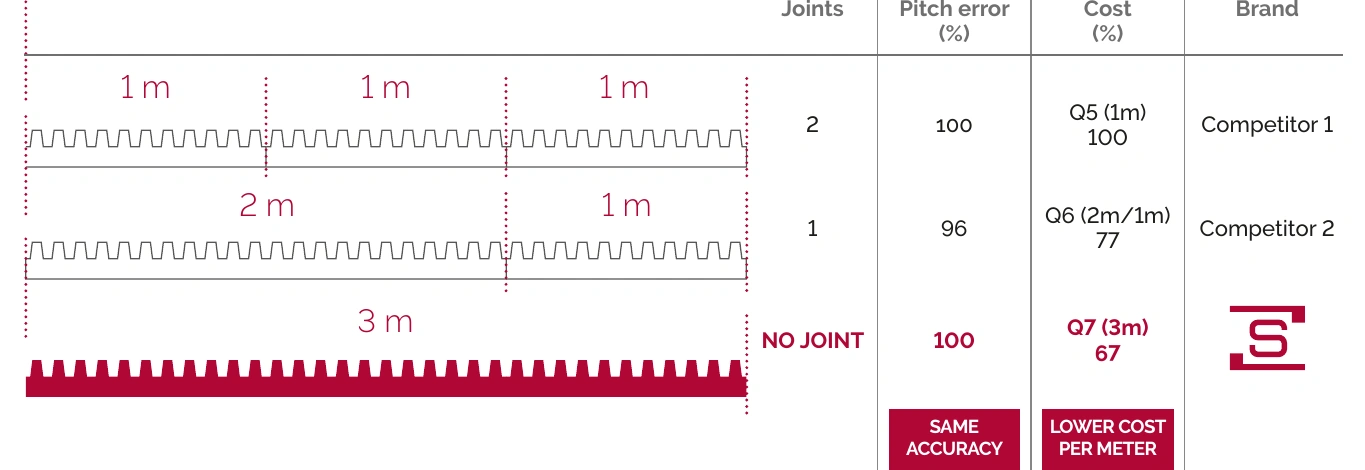

模組化齒排最大單支 3 公尺——更少接縫、更高精度、更低每公尺成本，符合 DIN 齒形標準，德國製造。
SCHNEEBERGER · Product Flyer
3-Meter Gear Racks
少接縫、同精度、更低每公尺成本——單支最長 3 公尺、可自由組合、德國製造，ISO 9001 產線與 DIN 齒形認證。以下為 SCHNEEBERGER 原廠廣告 flyer 全文。

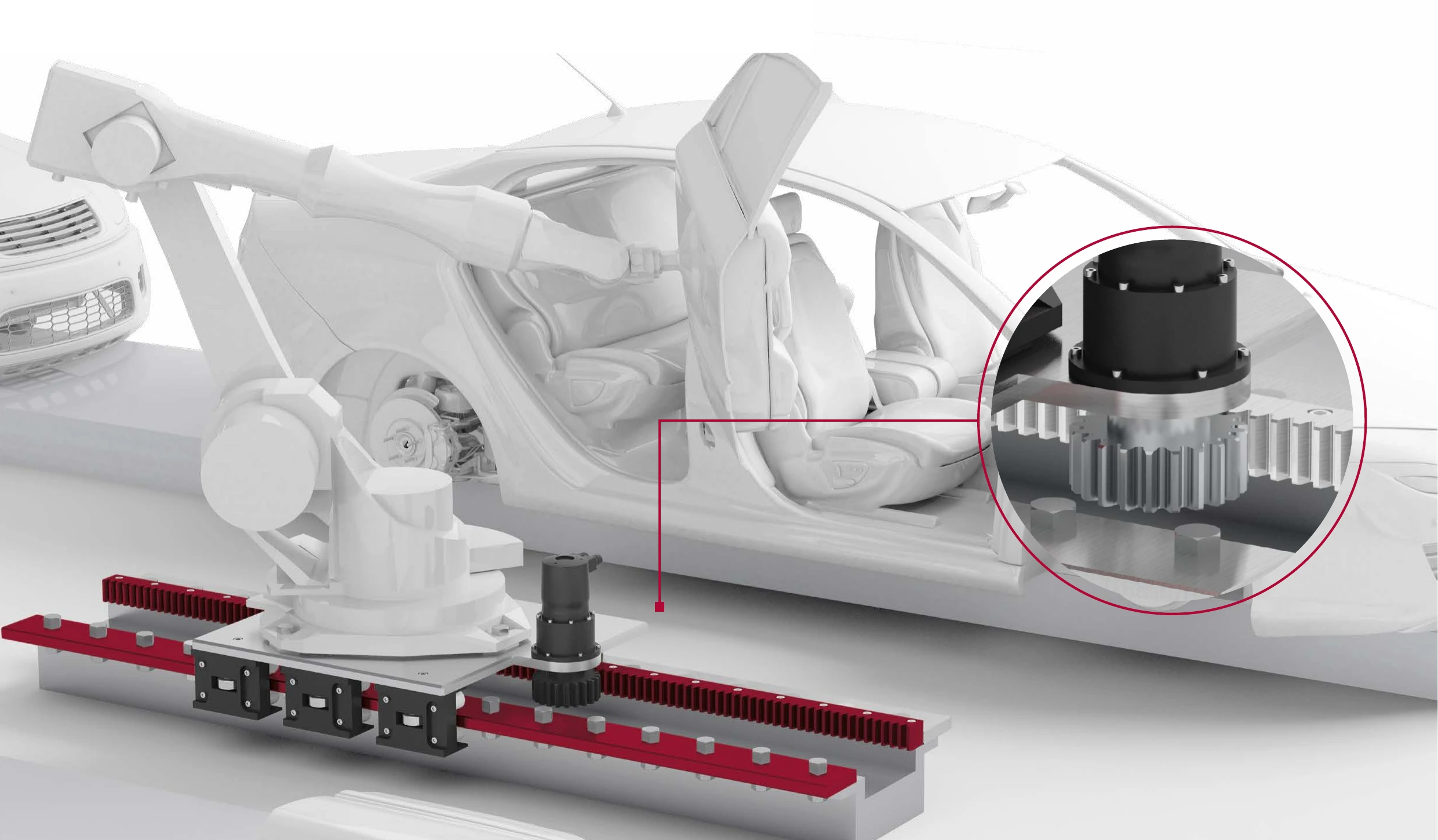

SCHNEEBERGER 齒排在許多領域擁有決定性競爭優勢，例如：
- 工具機
- 大型機械組裝
- 自動化與機器人
- 物料搬運與流動技術
- 廠房建置
- 包裝機械
- 印刷機械

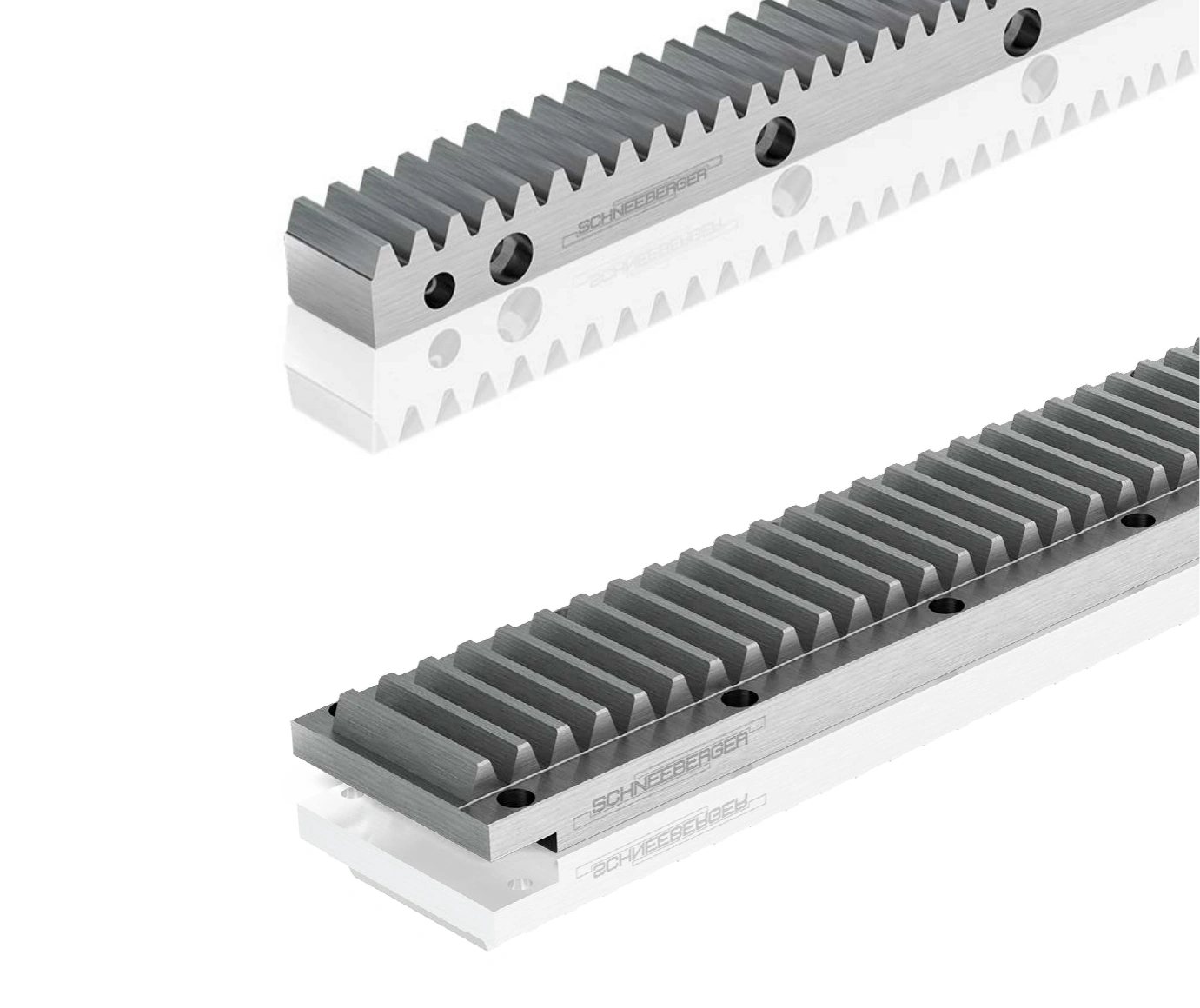

適用於各種需求
標準齒排
模組 2 到模組 12，直齒與斜齒兩種齒形。可依負載類型選擇不同材質、硬度等級與精度等級。
客製化齒排
客戶可依需求選擇不同材質與配置。如有需要，我們可以提供最大到模組 20 的齒排。
© SCHNEEBERGER AG · 版權為 SCHNEEBERGER AG 所有，本頁作技術資訊呈現用途。
核心技術
卓越性能
PULSE PRO 的四大核心優勢
50 %
微震降低
操作極為順暢，工件表面品質卓越，降低噪音排放
18 %
剛性提升
提升穩定性及延長使用壽命，相較於 MR 45 B/D-V2
8 條
獨立滾柱軌
滾柱軌道數量加倍（由 4 條增至 8 條），更加順暢、減少振動
MR 45
完全相容
外部尺寸與 MR 45 B/D DIN 14728 相同，易於更換與快速整合
創新技術

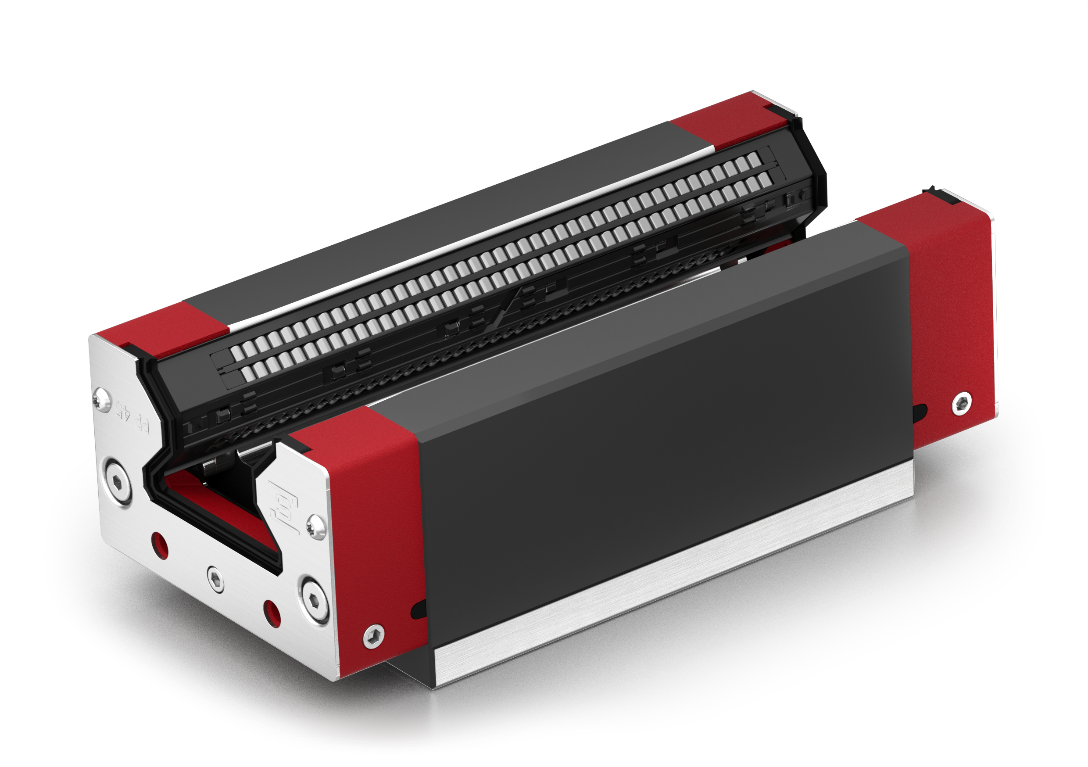

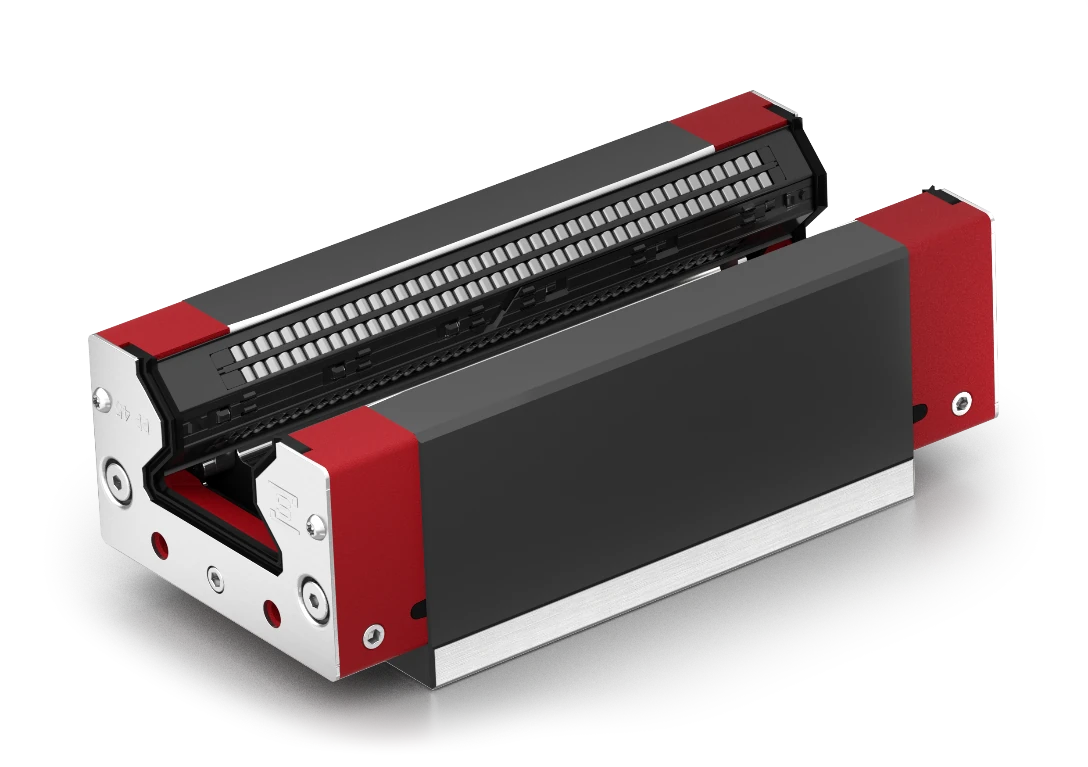

8 條獨立滾柱軌道
PULSE PRO 將滾柱軌道數量從傳統的 4 條增加到 8 條。 每條軌道獨立運作，讓滾動元件的負載分布更均勻， 大幅減少運行時的微振動，實現前所未有的順暢度。
0
獨立軌道 0 %
振動降低
實測數據
微振動顯著降低
PULSE PRO vs MONORAIL MR 45 比較
50 %
微振動降低 技術規格
PULSE PRO 45
0 動態負載能力 C₁₀₀
0 靜態負載能力 C₀
0 最大允許動態負載/滑座
0 最大速度
剛性提升 18%
PULSE PRO 45 vs MR 45-B 剛性比較
應用場景
目標市場 / 應用領域
精密加工領域的理想選擇
放電加工機 EDM 精密放電
平面研磨機 高精度表面加工
光學研磨/銑削機 微米級精度
齒輪研磨/珩磨 齒面精加工
靜壓導軌替代方案 免維護設計
訂購代碼、選項及配件
訂購代碼 滑軌
PP S 45 - N - R1 - 1234 - 14 - 12,5* 滑軌選項
R2 - xxxx - xx - xx 訂購代碼 滑塊
PP W 45 – B - R1 - S99 滑塊選項
D - R2 - S98 PP滑軌最長可達3米，可按客製化長度切割。無接縫連接。
- 滑塊必須成套訂購
- 未包含於訂購代碼中的選項（精度和預壓）為預設值，無法配置
- 安裝及操作需特殊安裝滑軌。滑塊必須始終安裝在滑軌上（滾珠有遺失風險）
- 報價中必須包含安裝滑軌（MPM 45）
- 配件如 MR 45
附加資訊
- 執行精度可與 G0 相媲美
- 需個別檢查以 PP 替換現有系統（容差和負載）
- PP 滑塊僅與 PP 導軌相容
- 滑塊替換僅限每軸成套更換
- 潤滑劑：黏度為 VG 220 的油，不建議有顯著的黏度偏差
- 交付狀態：滑塊已安裝於導軌上
- 事業單位將提供首次交付的支援
