產業需求 | Requirements
印刷與包裝的驅動挑戰Drive challenges in printing & packaging
旋轉滾筒與往復軸對同步、動態、大直徑與可靠性有嚴格要求。
高動態與優異同步High Dynamics & Synchronization
RIB / RKI 優異同步特性
印刷套準與包裝節拍要求多軸精準同步。RIB 高動態、扭矩脈動低，RKI 高功率輸出搭配優異同步特性與低功率損耗，直接驅動旋轉軸確保套準精度與節拍一致。
大直徑旋轉軸Large-Diameter Rotary Axes
分段式：大直徑經濟可行
大型印刷滾筒與包裝轉盤直徑大。分段式馬達將一次側／二次側設計成分段，可藉分段數量擴展扭矩，使非常大的直徑也具經濟可行性，並可冗餘設計、降低維護需求。
高速往復軸High-Speed Reciprocating Axes
線性馬達高加減速
包裝的搬送、切割與貼標需要高速往復運動。L1 有鐵芯線性馬達官網明列應用於包裝與食品加工，高加減速能力與優異恆速特性，驅動高節拍的直線往復軸。
免維護連續運行Maintenance-Free Continuous Operation
零齒隙・免維護
印刷與包裝產線長時間連續運行。直驅馬達無中間傳動元件、零齒隙、無接觸磨耗、免維護，確保高速連續生產下的長期穩定與可靠。
Schaeffler 解決方案 | Solutions
印刷與包裝直驅方案Direct drive solutions for printing & packaging
扭矩馬達驅動旋轉滾筒與轉盤，分段式適用大直徑，線性馬達驅動往復軸。
內轉式高扭矩密度扭矩馬達Internal-Rotor Torque Motor
槽式永磁激勵 AC 同步內轉式直驅馬達，定子全灌封並採外部液冷。針對極致效率與可用扭矩最佳化，扭矩脈動低、適合精確定位，高動態、高剛性且免維護，適用印刷與包裝機械的旋轉軸。
- 相較同級可多 20% 扭矩或少 30% 功率損耗
- 高動態、高剛性，緊湊設計
- 免維護、優異同步特性
高性能內轉式扭矩馬達High-Performance Internal-Rotor Torque Motor
槽式高性能內轉式馬達，在安裝空間內提供最大扭矩，高功率輸出搭配優異同步特性與低功率損耗。適用印刷與包裝機械的快速旋轉軸，確保高速下的套準精度與節拍同步。
- 峰值扭矩 88 – 17,670 Nm，外徑 230 – 1030 mm
- R10 / R12 / R22 三種磁體版本
- 高功率、優異同步、低功率損耗
應用案例 | Application Cases
印刷與包裝的典型應用場景Typical applications in printing & packaging
印刷機械與包裝機械對應 Schaeffler 扭矩馬達官網應用範圍；包裝與食品加工對應 L1 線性馬達官網應用。
印刷機械 | Printing
印刷機械驅動軸
印刷的核心挑戰是同時兼顧速度與品質。印刷機械的驅動軸需在高速運轉下維持極低的追蹤誤差（可低於 1 µm）並具備低齒槽（low cogging），才能在不犧牲速度的前提下維持穩定的印刷品質。直驅消除中間傳動，達成高速下的平順、精準運動。

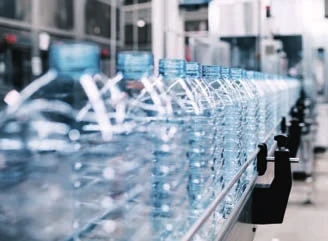

包裝機械 | Packaging
包裝機械與轉盤
包裝機械的旋轉轉盤與分度軸需要足夠的扭矩來驅動與定位負載，並在高節拍下維持穩定的同步與分度精度；大直徑轉盤更需在大尺度下提供高扭矩。直驅免去中間傳動，達成平順、精準的旋轉與分度。
