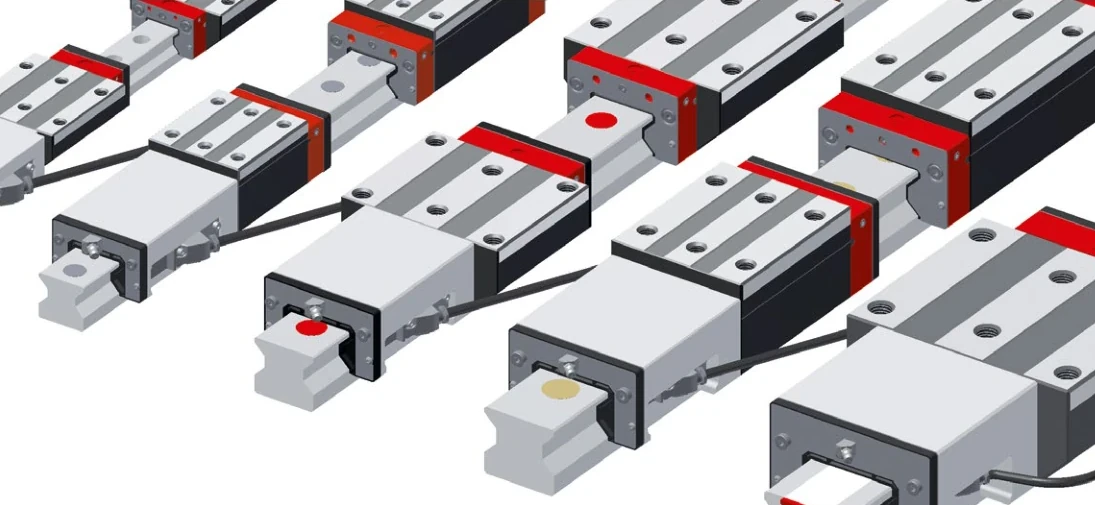

產品概述
MONORAIL AMSABS 3B 是 SCHNEEBERGER 提供的整合式絕對位置量測系統，將高精度磁阻式位置感測器與久經考驗的 MONORAIL MR 四列滾柱導軌完美結合。此系統為需要最高精度定位與即時位置回授的工具機與高階自動化應用提供了理想的解決方案。
絕對式量測優勢
與增量式系統不同，絕對式量測系統在開機後即可立即獲得精確位置資訊，無需歸零程序。這大幅縮短了機器啟動時間，並確保在斷電後能即時恢復加工作業，顯著提升生產效率。
AMSABS 3B 採用磁阻式量測原理，讀頭直接整合於滑塊外殼內部，實現緊湊的系統設計。磁性刻度帶嵌入導軌側面，受到完整保護免受外部環境影響。系統提供 SSI（週期同步串列）、Siemens Drive CLiQ®、FANUC 與 Mitsubishi 等組態，可輕鬆整合至各種控制系統。

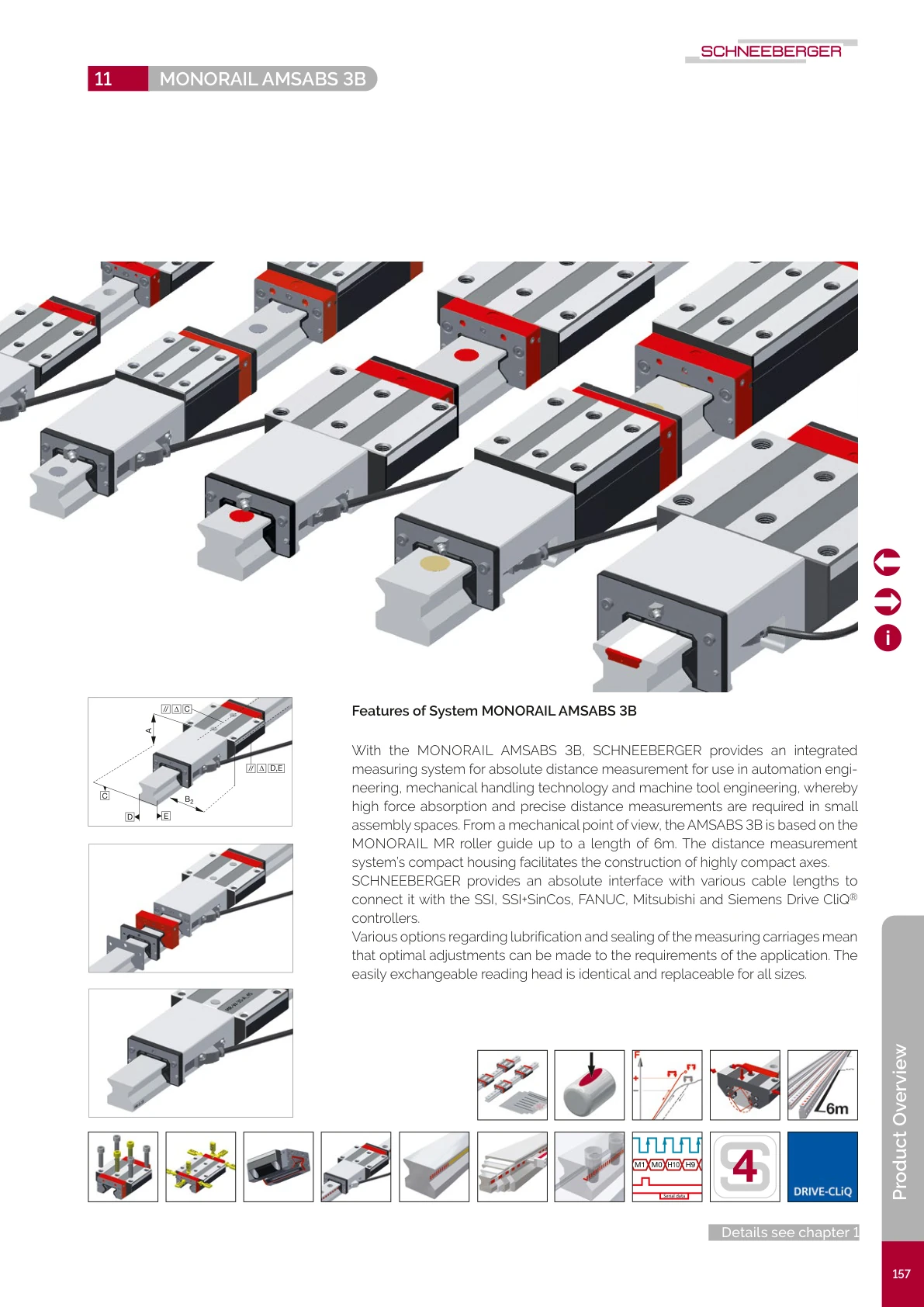

AMSABS 3B 系統特點
- 絕對式磁阻量測原理 - 開機即知精確位置，無需歸零程序，縮短啟動時間
- 基於 MONORAIL MR 導軌 - 四列滾柱 O 型配置，提供最高剛性與負載能力
- 高精度位置回授 - 解析度可達 0.1 µm，精度等級 ± 5 µm / 1000 mm
- 讀頭整合設計 - 讀頭嵌入滑塊外殼，不增加系統體積
- 受保護的磁性刻度帶 - 刻度帶嵌入導軌側面，免受汙染與損傷
- 多組態支援 - SSI 週期同步串列 / 混合式串列+1 Vpp / Drive CLiQ® / FANUC / Mitsubishi
- 最大量測長度 6000mm - 適用於長行程應用
- IP68 防護等級 - 適用於嚴苛的工業環境
系統規格
| 量測原理 | 磁阻式 (Magneto-resistive) |
|---|---|
| 量測類型 | 絕對式 |
| 磁極週期 | 200 µm |
| 解析度 | 最高 0.1 µm (依介面配置) |
| 最大量測長度 | 6000 mm |
| 精度等級 | ± 5 µm / 1000 mm；± 2 µm / 40 mm |
| 最大速度 | 3 m/s |
| 輸出介面 | SSI / Drive CLiQ® / FANUC / Mitsubishi |
| 工作溫度 | 0°C ~ +70°C |
| 防護等級 | IP68 |
| 供電電壓 | DC 5 V ± 10% 或 24 V ± 10% |

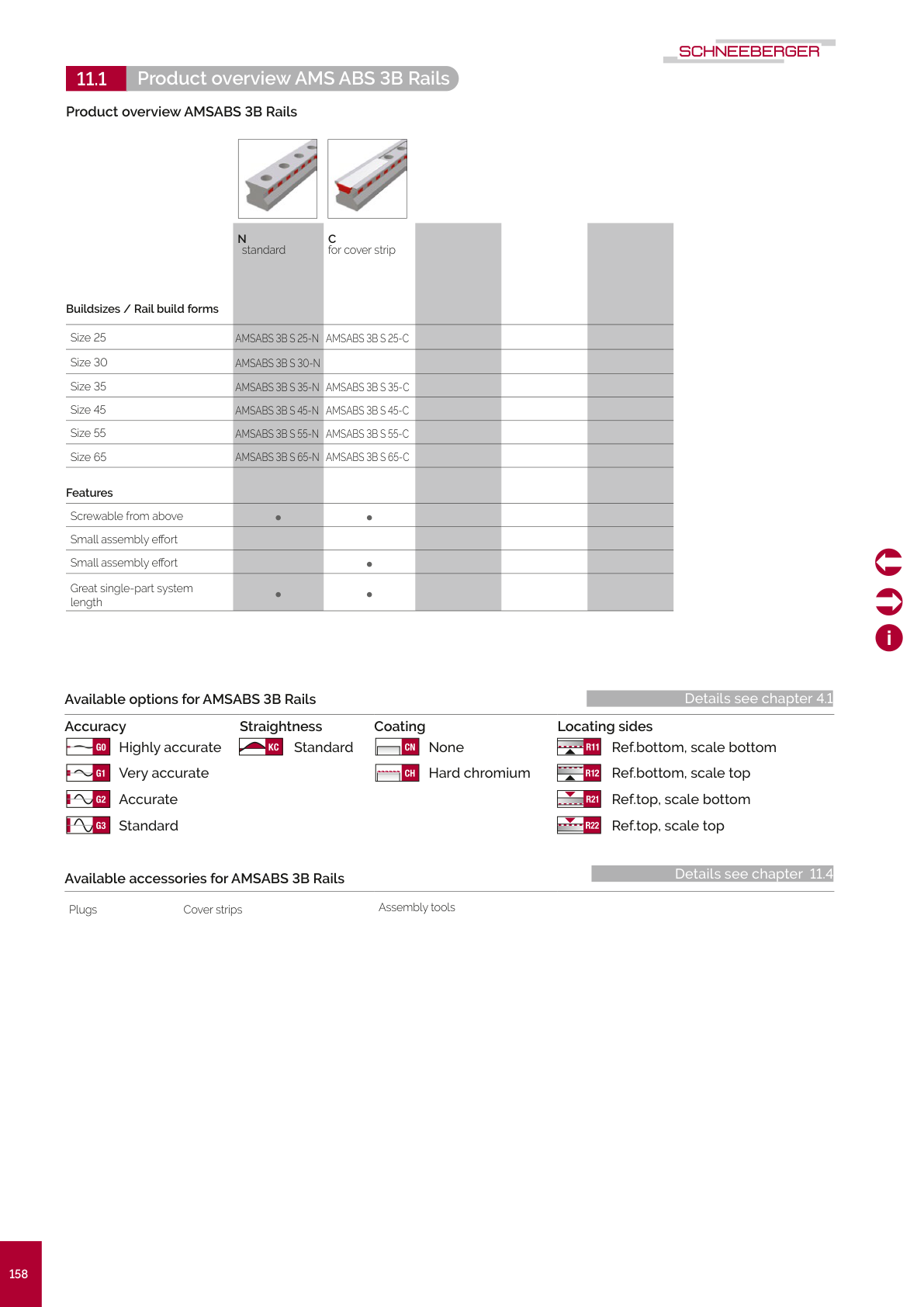

導軌型式
AMSABS 3B 導軌基於 MONORAIL MR 設計，內建磁性刻度帶供絕對式位置量測。
| 型式圖 | 型號 | 描述 | 適用尺寸 | 特點 |
|---|---|---|---|---|
 | N | 標準型 | 25, 30, 35, 45, 55, 65 | — |
 | C | 蓋板型 | 25, 35, 45, 55, 65 | — |

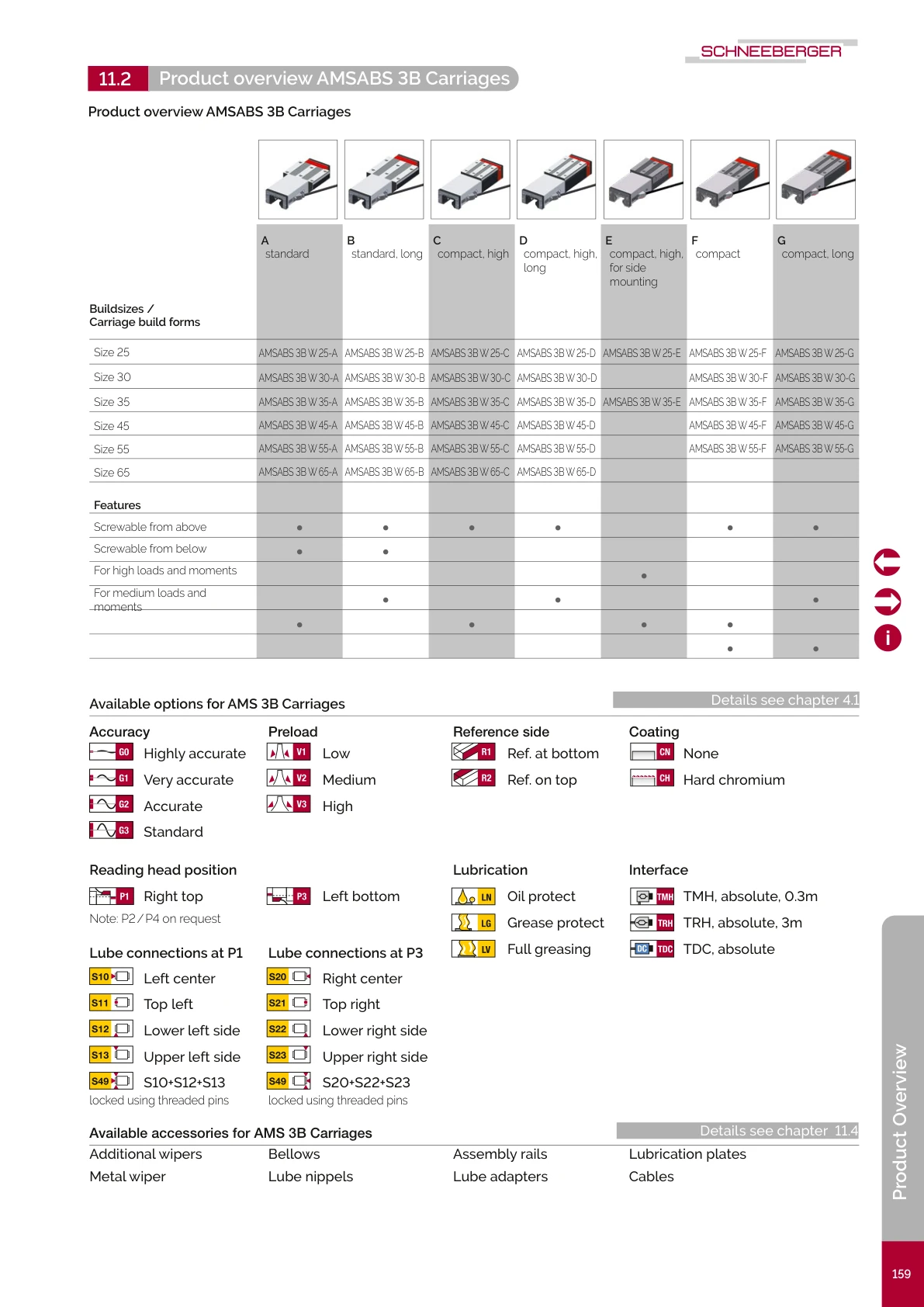

滑塊型式
AMSABS 3B 滑塊內建讀頭，與 MONORAIL MR 滑塊具有相同的負載能力與機械特性。
| 型式圖 | 型號 | 描述 | 適用尺寸 | 鎖固方式 | 特點 |
|---|---|---|---|---|---|
 | A | 標準型 | 25-65 | 上方 | 高負載與力矩，含讀頭 |
 | B | 標準加長型 | 25-65 | 上方 | 加長設計，更高力矩，含讀頭 |
 | C | 高扁型 | 25-65 | 上方 | 較低高度，高負載，含讀頭 |
 | D | 高扁加長型 | 25-65 | 上方 | 加長高扁型，更高力矩，含讀頭 |
 | E | 高扁型，側向鎖固 | 25, 35 | 側向 | 側面固定孔，特殊安裝，含讀頭 |
 | F | 扁型 | 25-55 | 上方 | 最低高度設計，含讀頭 |
 | G | 扁加長型 | 25-55 | 上方 | 加長扁型設計，含讀頭 |
讀頭整合設計
AMSABS 3B 滑塊將讀頭整合於滑塊外殼內部，讀頭輸出纜線從滑塊側面引出。滑塊本體與 MONORAIL MR 相同，具有相同的負載能力與機械特性。
可用尺寸
選擇尺寸查看詳細規格：
AMSABS 3B Size 25
軌道寬度 23mm，精度 ± 5 µm / 1000 mm，最大量測長度 6000mm。
查看規格AMSABS 3B Size 30
軌道寬度 28mm，最大單件長度 6000mm。
查看規格AMSABS 3B Size 35
軌道寬度 34mm，精度 ± 5 µm / 1000 mm，最大量測長度 6000mm。
查看規格AMSABS 3B Size 45
軌道寬度 45mm，精度 ± 5 µm / 1000 mm，最大量測長度 6000mm。
查看規格AMSABS 3B Size 55
軌道寬度 53mm，精度 ± 5 µm / 1000 mm，最大量測長度 6000mm。
查看規格AMSABS 3B Size 65
軌道寬度 63mm，精度 ± 5 µm / 1000 mm，最大量測長度 6000mm。
查看規格可用配件
導軌配件
| MRK | 塞銷 |
|---|---|
| MAC | 護蓋板 |
| EST | 護蓋板端件 |
| MSC | 護蓋板固定帶 |
| MWC | 護蓋板安裝工具 |
滑塊配件
| ZRV | 附加刮片器 |
|---|---|
| ARM | 金屬刮片器 |
| FRB | 風琴罩 |
| ZFR | 風琴罩連接器板 |
| EFR | 風琴罩端蓋 |
| MRS | 裝配軌 |
量測系統配件
| SABS XB-MH | 讀頭備件 |
|---|---|
| 12 極連接線纜 | |
| 17 極連接線纜 | |
潤滑配件
| 潤滑連接器 M6/M8 | |
| 油嘴連接器 | |
| 軟管連接器 | |
| 潤滑板 |
可用選項
依型錄的 Available options 圖示條。
導軌與滑塊共通
精度等級
 | G0 | 超高精度 |
 | G1 | 極精密 |
 | G2 | 精密 |
 | G3 | 標準 |
塗層
 | CN | 無塗層 |
 | CH | 硬鉻鍍層 |
導軌
直線度
 | KC | 標準 |
基準側
 | R11 | 下方基準，刻度在下 |
 | R12 | 下方基準，刻度在上 |
 | R21 | 上方基準，刻度在下 |
 | R22 | 上方基準，刻度在上 |
滑塊
預壓等級
 | V1 | 低預壓 |
 | V2 | 中預壓 |
 | V3 | 高預壓 |
參考面
 | R1 | 參考面在下（below or right） |
 | R2 | 參考面在上（top or left） |
讀頭位置
 | P1 | 右上 |
 | P3 | 左下 |
潤滑接口
 | S10 | 左中 |
 | S11 | 頂面左 |
 | S12 | 左側下方 |
 | S13 | 左側上方 |
 | S20 | 右中 |
 | S21 | 頂面右 |
 | S22 | 右側下方 |
 | S23 | 右側上方 |
 | S49 |
出廠潤滑
 | LN | 油保護 |
 | LG | 脂保護 |
 | LV | 全脂填充 |
介面（讀頭出線）
 | TMH | absolute, 0.3 m |
 | TRH | absolute, 3 m |
 | TDC | absolute |
 | TSH | 絕對式，纜線 3 m |
組態（訊號協定）
| TSS | 週期同步串列介面 (SSI) | |
| TS1 | 混合式：週期同步串列 + 類比 1 Vpp | |
| TS2 | Siemens Drive CLiQ® 通訊協定 | |
| TF1 | FANUC 串列介面 | |
| TM1 | Mitsubishi 串列介面 |
