產品概述

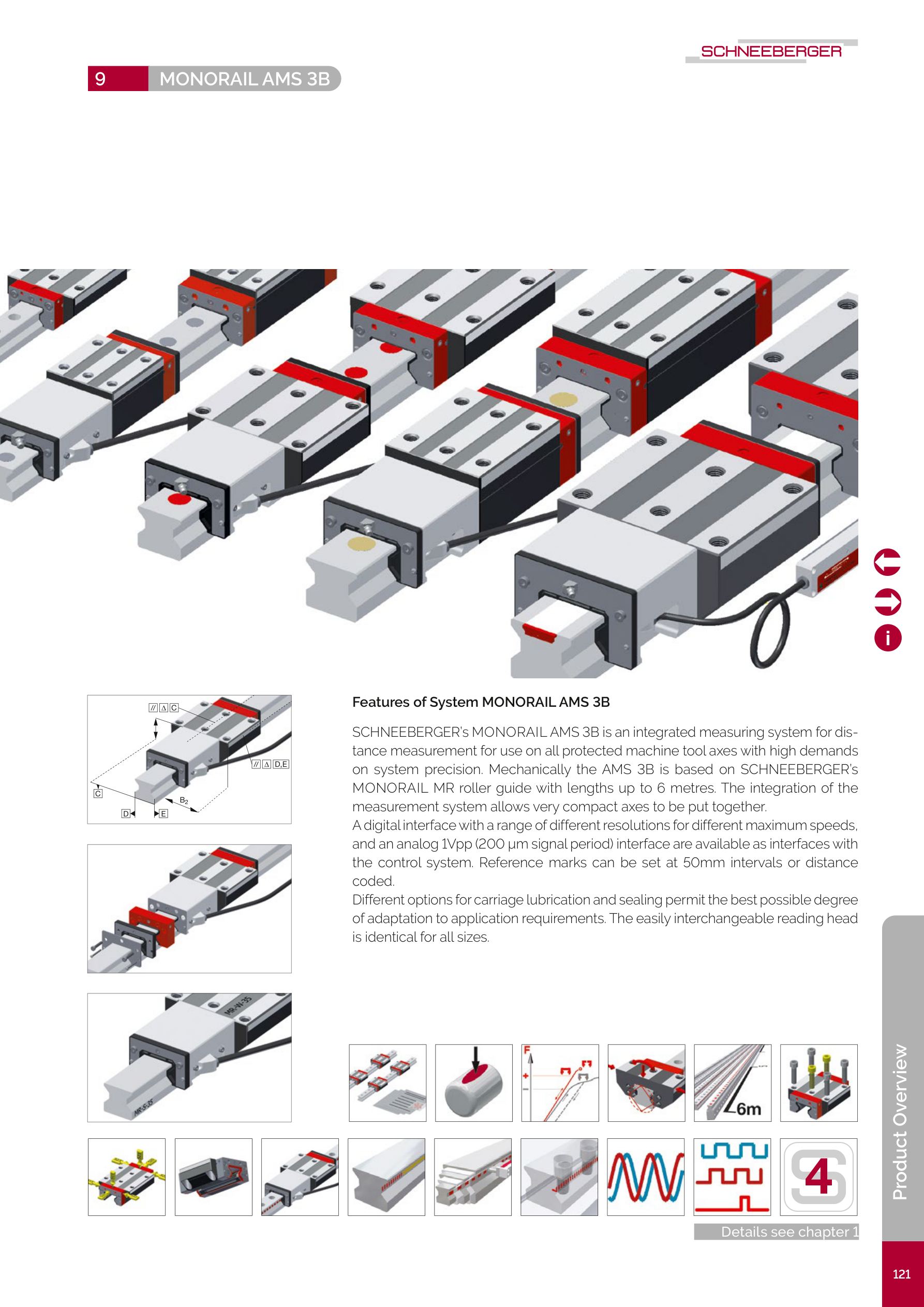

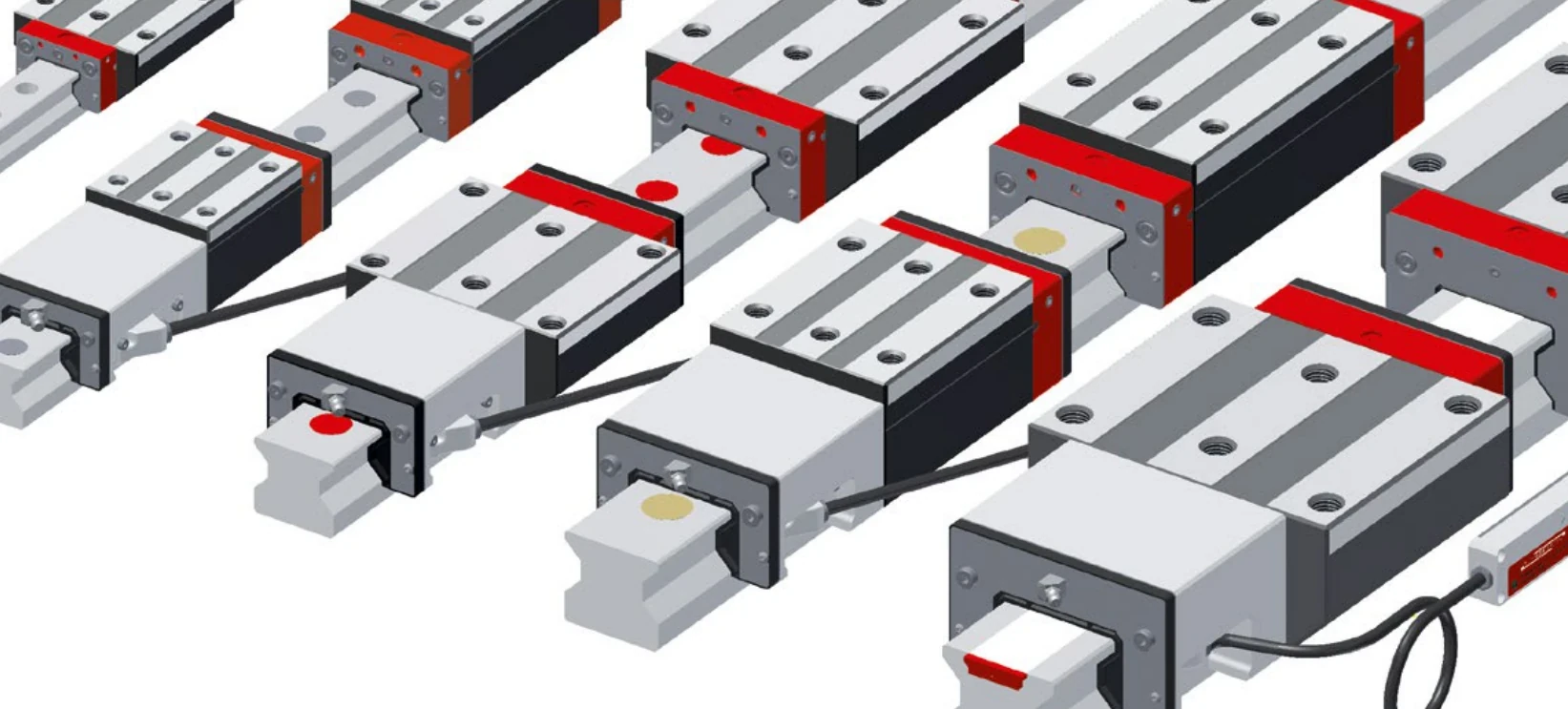

MONORAIL AMS 3B 是整合磁阻量測系統的高精度滾柱線性導軌。將位置量測功能直接整合於導軌系統中，無需額外的外部光學尺或磁尺，簡化機構設計並提高系統可信賴性。

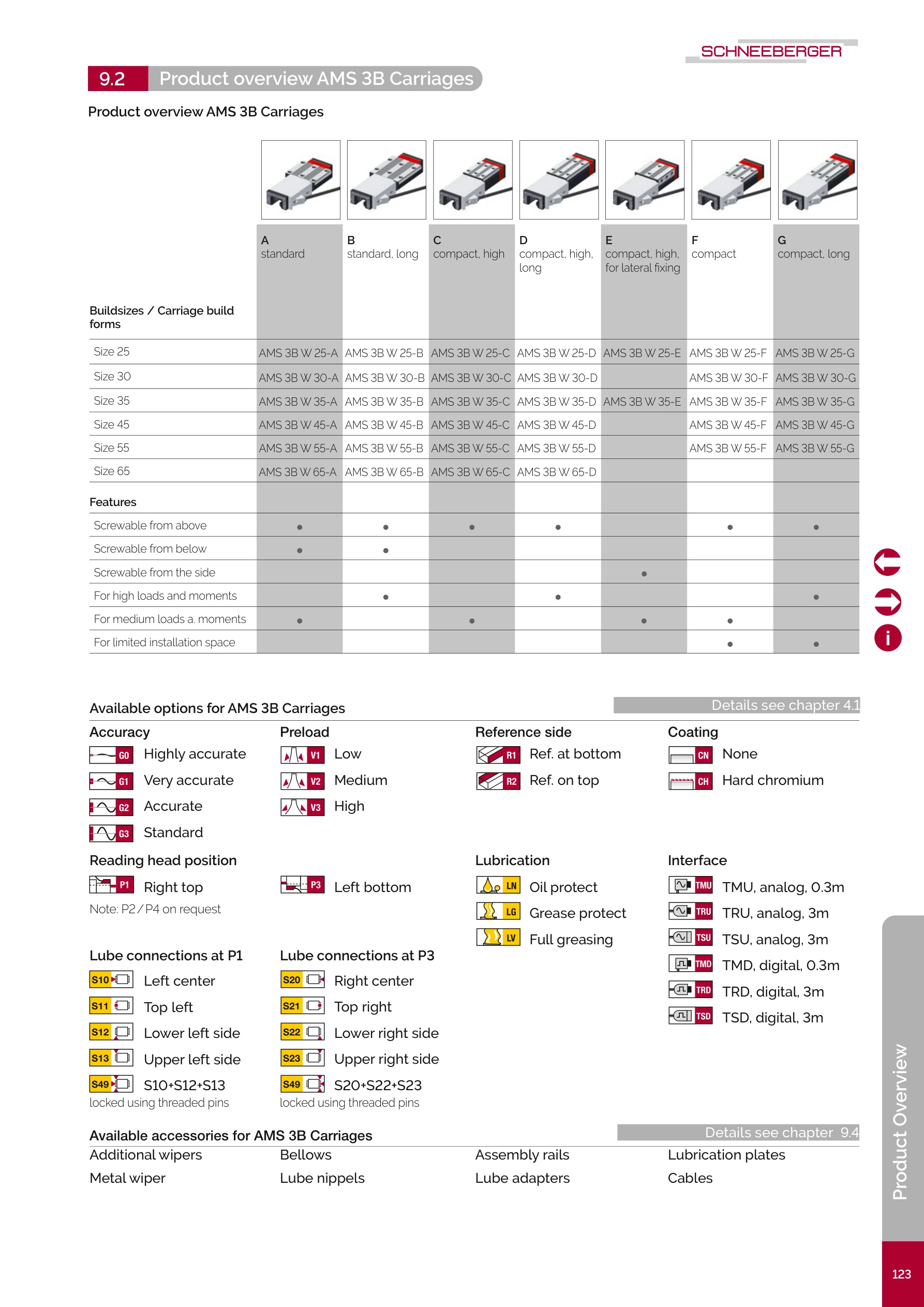

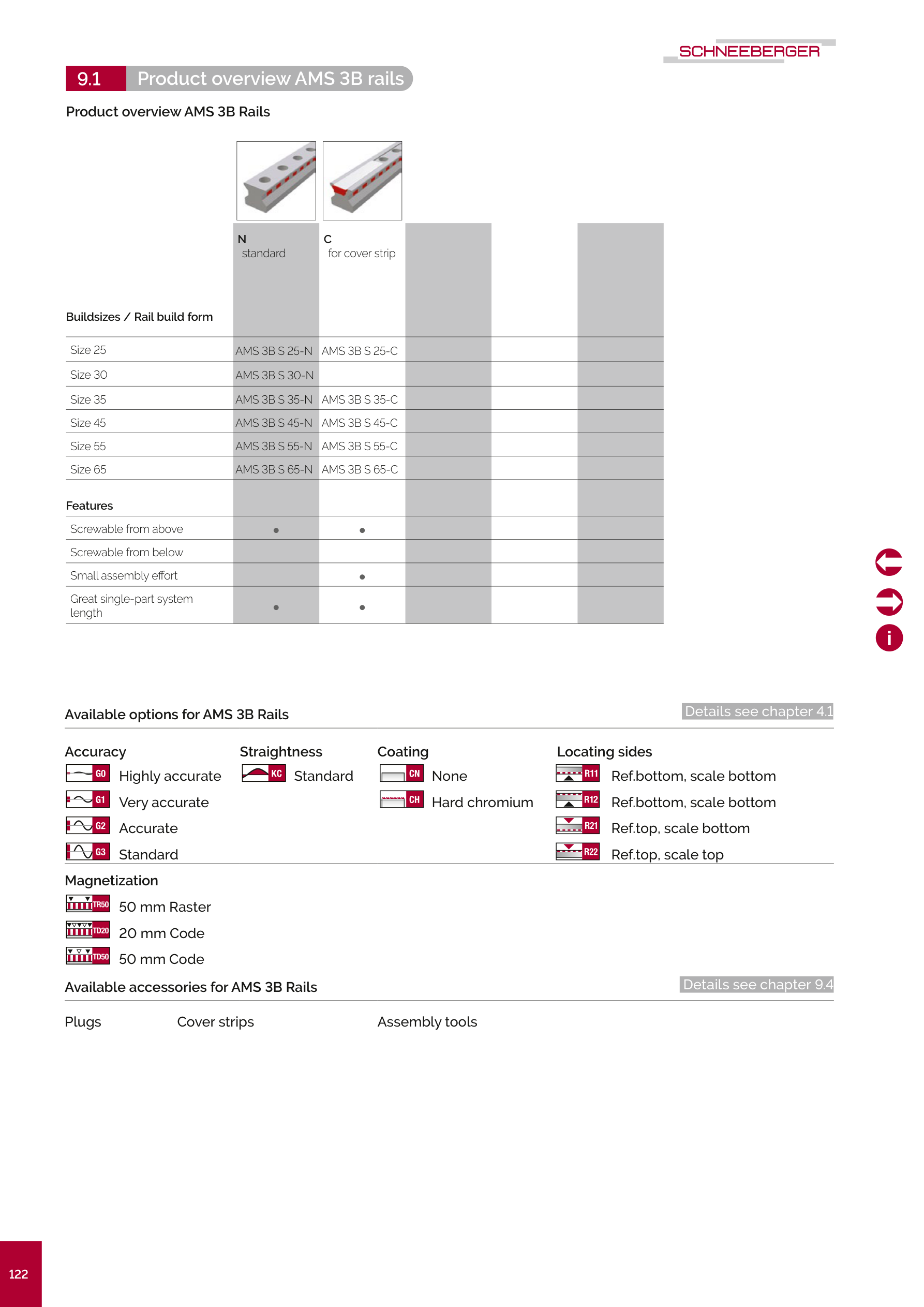

AMS 3B 導軌以 MONORAIL 導軌本體整合磁性刻度帶，提供下列型式。

型式圖	型號	描述	適用尺寸	特點
	N	標準型	25, 30, 35, 45, 55, 65	上方鎖固
	C	蓋板型	25, 35, 45, 55, 65	上方鎖固，支援金屬蓋板

尺寸	軌道寬度 (mm)	系統高度 (mm)	最大長度 (mm)	詳細規格
Size 25	23	23	6000	查看詳情 →
Size 30	28	28	6000	查看詳情 →
Size 35	34	32	6000	查看詳情 →
Size 45	45	38	6000	查看詳情 →
Size 55	53	48	6000	查看詳情 →
Size 65	63	58	6000	查看詳情 →

量測原理	磁阻式增量編碼（磁性硬質週期 N-S 刻度）
訊號週期	200 µm
精度等級	± 5 µm / 1000 mm；± 2 µm / 40 mm
週期性誤差	± 0.7 µm
遲滯	< 0.5 µm（AMSD 可數位調整）
解析度	AMSA 最高 0.0625 µm；AMSD 0.2 / 1.0 / 5.0 µm
輸出介面	AMSA：類比 1 Vpp；AMSD：數位正交訊號 RS 422（含參考與錯誤訊號）
消耗電流	AMSA 40 mA；AMSD 110 mA
最大速度	AMSA 3 m/s；AMSD 3 m/s（解析度 0.2 µm 時最高 1 m/s）
參考標記	每 50 mm，或距離編碼式
供電電壓	5 V ± 0.25 V
工作溫度	0 °C ~ +70 °C
防護等級	IP68

資料來源：MONORAIL and AMS Product Catalogue §4.6 General technical data（p.39）。

類比輸出優勢：搭配高倍率插補器可達到奈米級解析度。數位輸出則可直接連接 PLC 或運動控制器，簡化系統架構。

特性	AMS 3B	AMSABS 3B	MONORAIL MR
滾動元件	滾柱	滾柱	滾柱
量測方式	增量式	絕對式	無
開機後	需回歸原點	立即讀取位置	-
解析度	最高（可細分）	高	-
成本	中	高	低

依型錄的 Available options 圖示條。

	CN	無塗層
	CH	硬鉻鍍層

標準

	R11	Ref. bottom, scale bottom
	R12	Ref. bottom, scale top（PDF 印為 'scale bottom'，與 R11 重複；圖示顯示尺帶在上方，判為 PDF typo）
	R21	Ref. top, scale bottom
	R22	Ref. top, scale top
