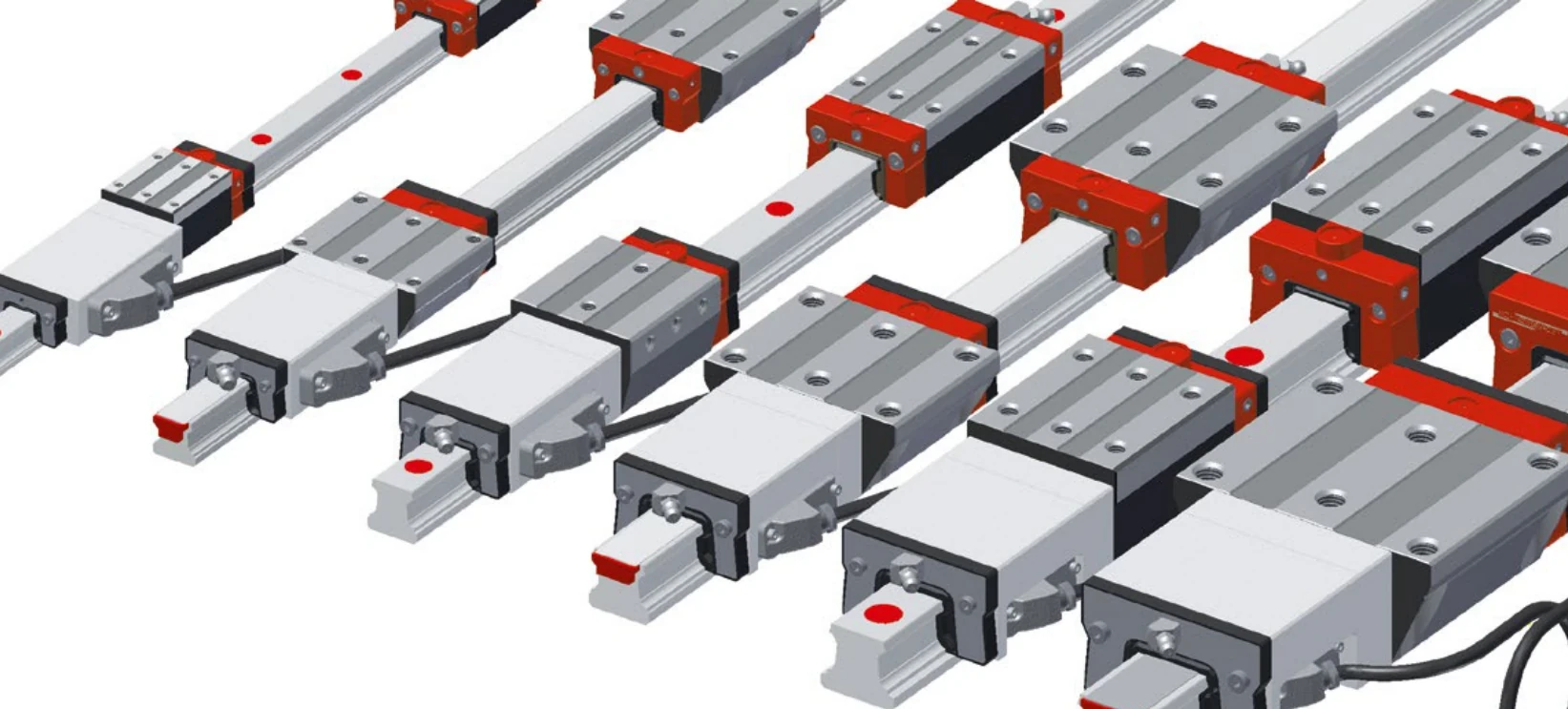

產品概述
AMSABS 4B 是 SCHNEEBERGER 整合絕對式位置量測系統的精密直線導軌系列，以久經考驗的 MONORAIL BM 四列滾珠導軌為基礎，結合緊湊的外殼設計與高精度磁阻式量測技術。此系統為自動化工程、機械處理技術及工具機領域提供了高速運動與精密位置回授的完美結合。
絕對式量測優勢
與增量式系統不同，絕對式量測系統在開機後即可立即獲得精確位置資訊，無需歸零程序。這大幅縮短了機器啟動時間，並確保在斷電後能即時恢復加工作業，顯著提升生產效率。

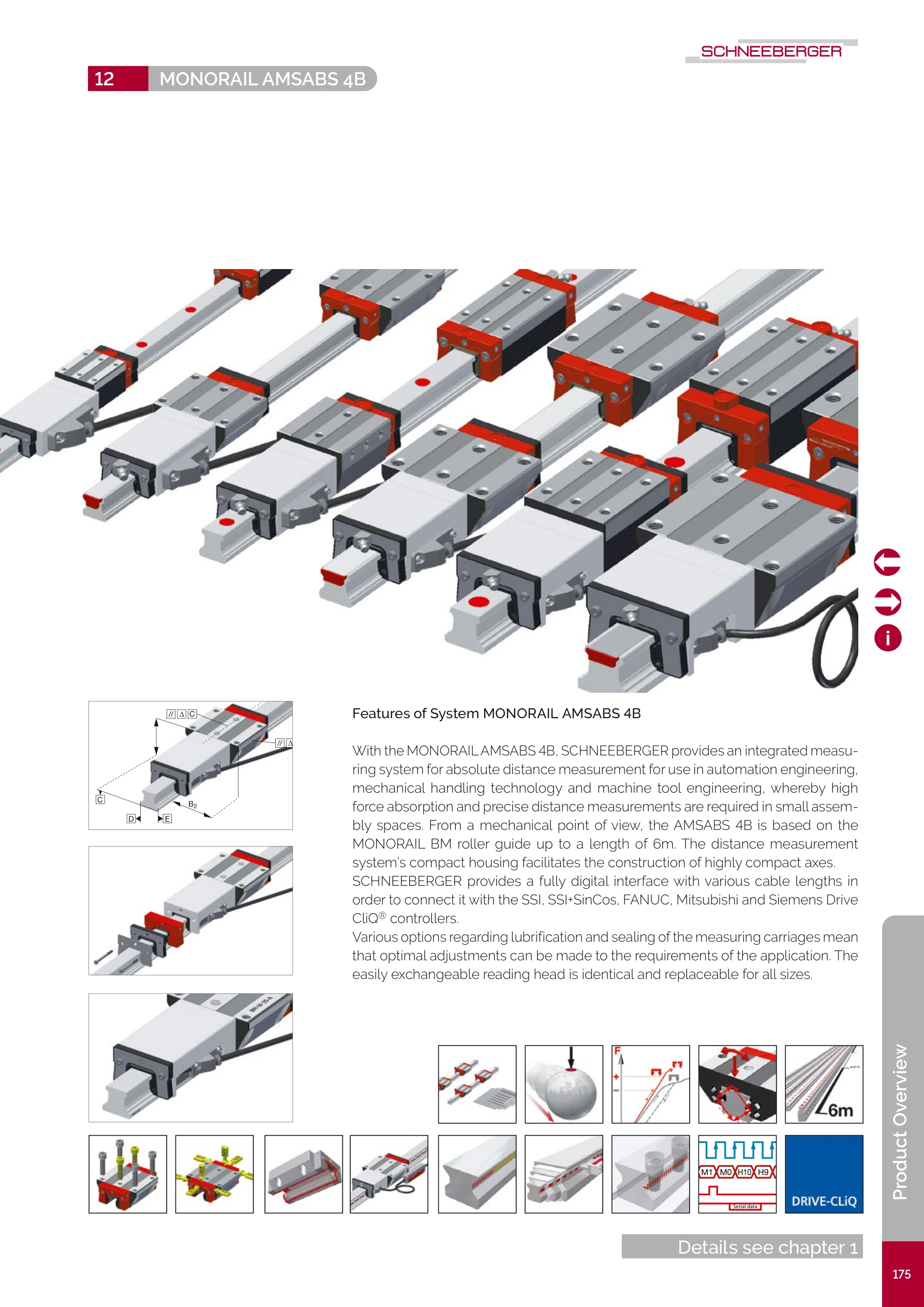

AMSABS 4B 採用磁阻式量測原理，讀頭直接整合於滑塊外殼內部，實現緊湊的系統設計。系統提供多種組態選擇，包括 SSI（週期同步串列）、混合式串列 + 類比 1 Vpp、FANUC、Mitsubishi 及 Siemens Drive CLiQ®，可輕鬆整合至各種主流控制系統。所有尺寸使用相同規格的可更換讀頭，簡化備件管理。
AMSABS 4B 系統特點
- 基於 MONORAIL BM 導軌 - 四列滾珠設計，低摩擦、高速運動，最高可達 3 m/s
- 絕對式磁阻量測 - 開機即知精確位置，無需歸零程序，縮短啟動時間
- 高精度位置回授 - 解析度可達 0.244 µm，精度等級 ± 5 µm / 1000 mm
- 讀頭整合設計 - 讀頭嵌入滑塊外殼，不增加系統體積
- 多種組態選擇 - SSI、混合式串列 + 1 Vpp、FANUC、Mitsubishi、Siemens Drive CLiQ®
- 通用讀頭設計 - 所有尺寸使用相同讀頭，簡化備件管理
- 最大量測長度 6000mm - 適用於長行程高速應用
- IP68 防護等級 - 適用於嚴苛的工業環境
量測系統規格
| 量測原理 | 磁阻式絕對編碼（磁性硬質週期 N-S 刻度） |
| 訊號週期 | 200 µm |
| 精度等級 | ± 5 µm / 1000 mm；± 2 µm / 40 mm |
| 週期性誤差 | ± 0.7 µm |
| 解析度 | max. 0.09765625 µm（TM1 組態 0.05 µm；TS2 組態 0.050 µm） |
| 遲滯 | < 0.5 µm |
| 供電電壓 | 5 V ± 10% 或 24 V ± 10%（TS2 組態為 24 V，PELV EN 50178） |
| 最大速度 | 3 m/s |
| 工作溫度 | 0 °C ~ +70 °C |
| 防護等級 | IP68 |
資料來源：MONORAIL and AMS Product Catalogue §4.6 General technical data（p.39）。

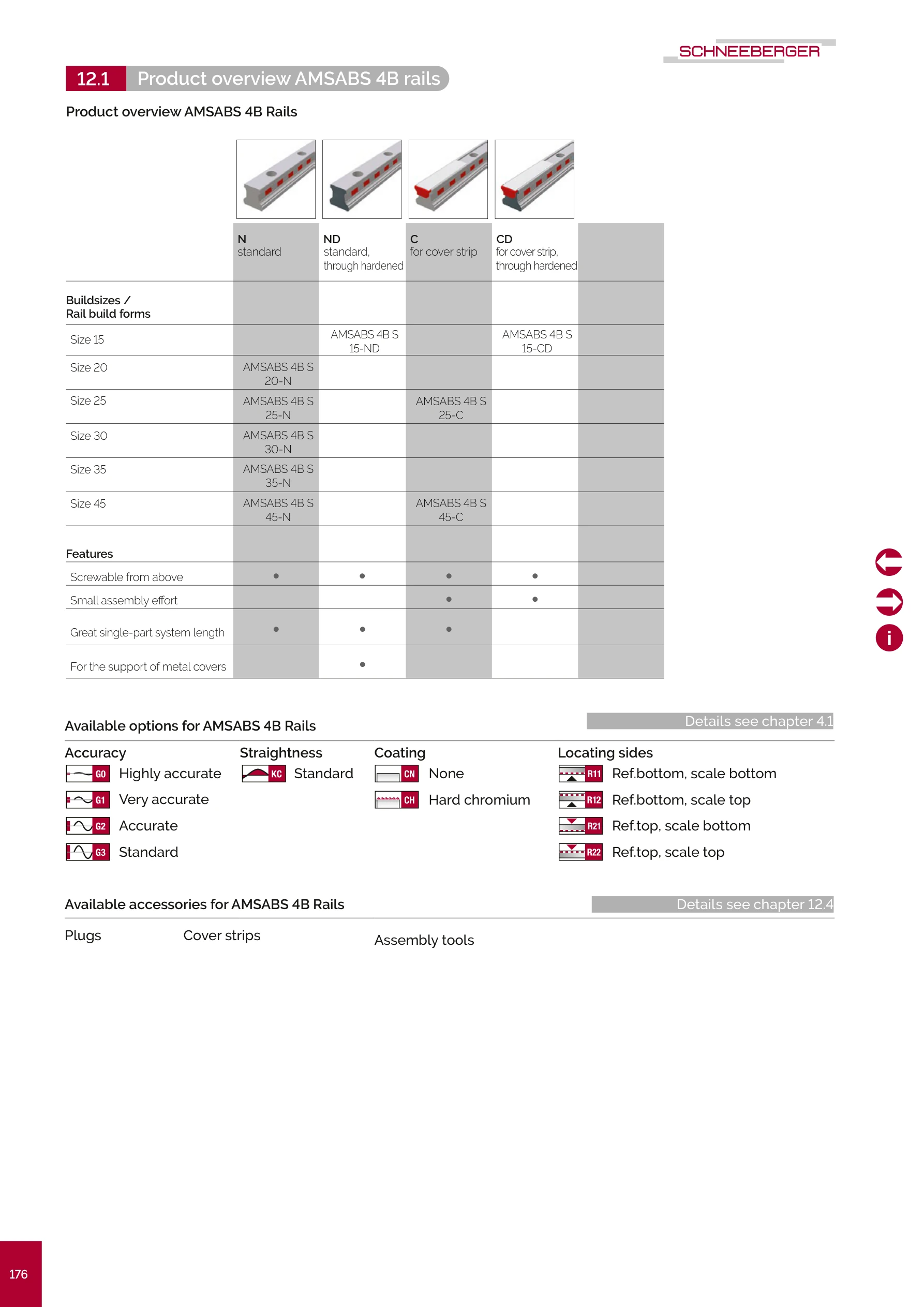

導軌型式
AMSABS 4B 導軌基於 MONORAIL BM 設計，內建磁性刻度帶供絕對式位置量測。
| 型式圖 | 型號 | 描述 | 適用尺寸 | 特點 |
 | N | 標準型 | 15, 20, 25, 30, 35, 45 | — |
 | ND | 全硬化標準型 | 15, 20, 25, 30, 35, 45 | — |
 | C | 蓋板型 | 15, 20, 25, 30, 35, 45 | — |
 | CD | 全硬化蓋板型 | 15, 20, 25, 30, 35, 45 | — |
ND/CD 型說明
帶 "D" 後綴的導軌為全硬化 (through-hardened) 版本，滾道經過完全淬火處理，適用於高負載或有衝擊的環境。
尺寸規格比較
| 規格 | Size 15 | Size 20 | Size 25 | Size 30 | Size 35 | Size 45 |
| 軌道寬度 B1 (mm) | 15 | 20 | 23 | 28 | 34 | 45 |
| 軌道高度 J1 (mm) | 15.7 | 19 | 22.7 | 26 | 29.5 | 37 |
| 最大量測長度 (mm) | 1500 | 3000 | 6000 | 6000 | 6000 | 6000 |
| 固定孔間距 L4 (mm) | 60 | 60 | 60 | 80 | 80 | 105 |
| 量測精度 (µm) | ± 5 | ± 5 | ± 5 | ± 5 | ± 5 | ± 5 |
| C₀ 靜負載 (N) * | 19,600 | 31,400 | 46,100 | 63,700 | 84,400 | 134,800 |
| C₁₀₀ 動負載 (N) * | 9,000 | 14,400 | 21,100 | 29,200 | 38,700 | 61,900 |
* 以 A/C/E/F 型滑塊為基準

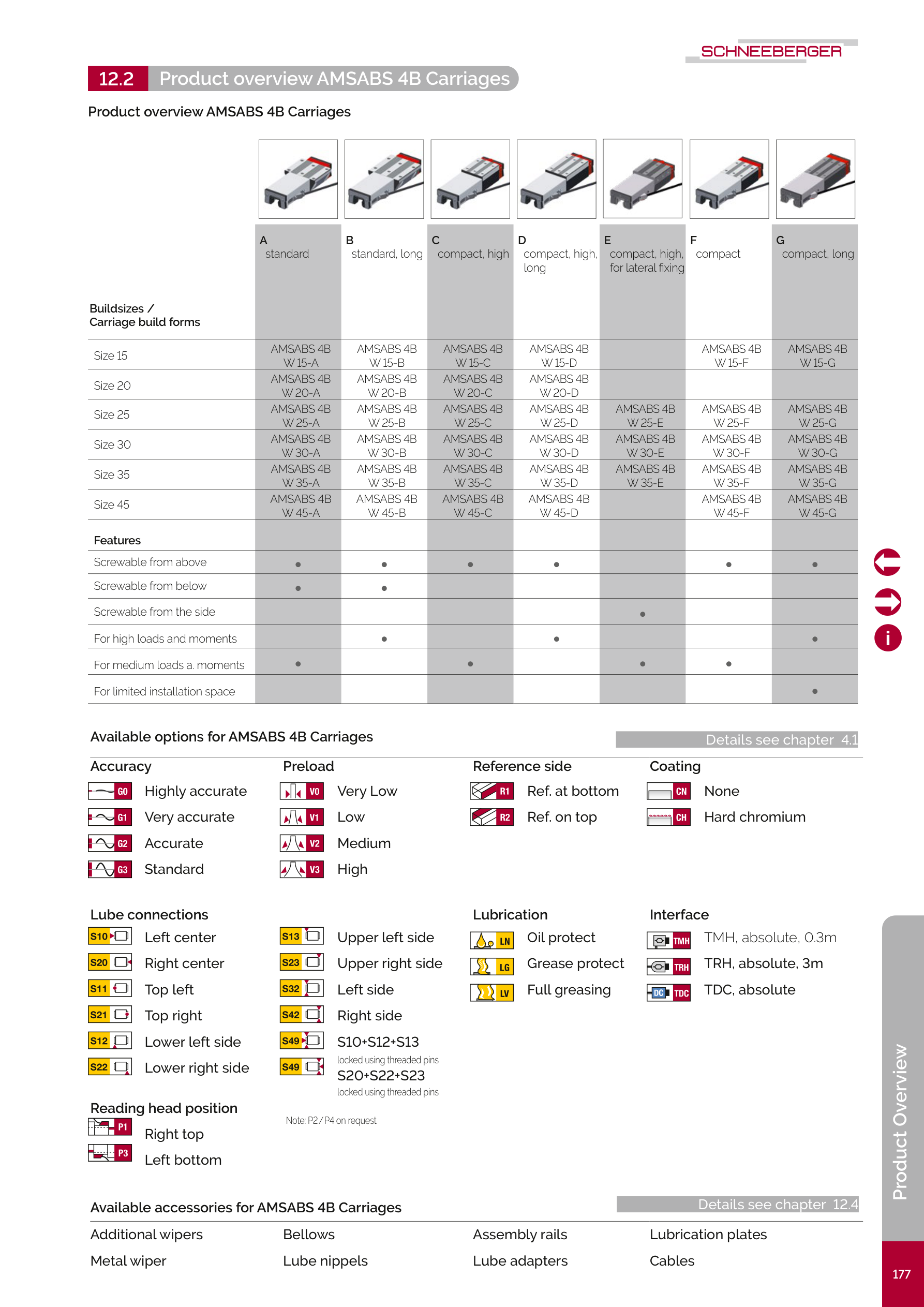

可用配件
導軌配件
| BRK | 塞銷 |
|---|
| BAC | 護蓋板 |
|---|
| EST | 護蓋板端件 |
|---|
| BSC | 護蓋板固定帶 |
|---|
| BWC | 護蓋板安裝工具 |
|---|
滑塊配件
| ZBV | 附加刮片器 |
|---|
| ABM | 金屬刮片器 |
|---|
| FBB | 風琴罩 |
|---|
| ZFB | 風琴罩連接器板 |
|---|
| EFB | 風琴罩端蓋 |
|---|
| MRS | 裝配軌 |
|---|
量測系統配件
| SABS XB-MH | 讀頭備件 |
|---|
| 17 極連接線纜 |
| 延長線纜 |
潤滑配件
| 潤滑連接器 M6/M8 |
| 油嘴連接器 |
| 軟管連接器 |
| 潤滑板 |
