產品概述

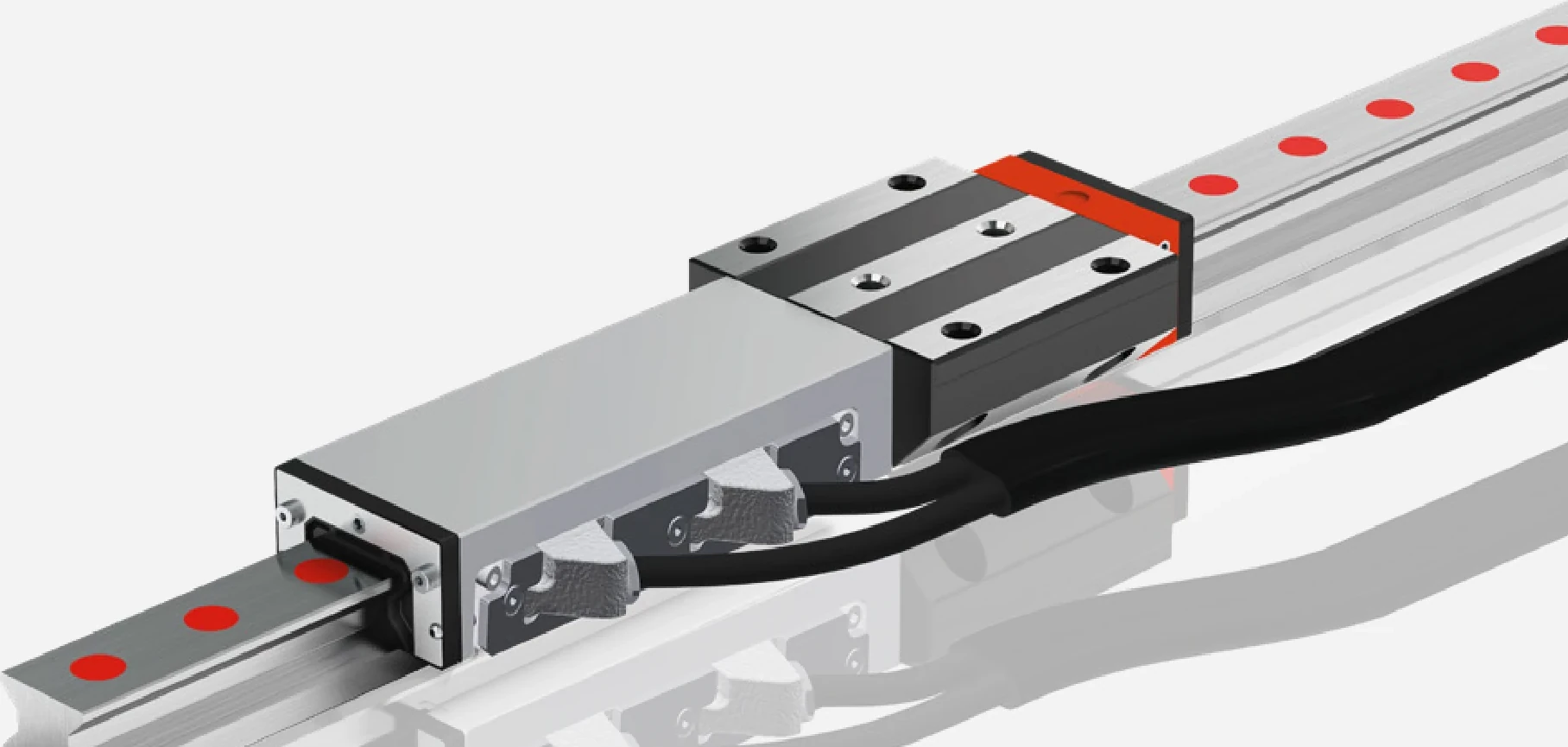

MONORAIL AMSABS 3L 是 SCHNEEBERGER 專為長軸應用設計的整合式絕對位置量測系統，將高精度磁阻式位置感測器與久經考驗的 MONORAIL MR 四列滾柱導軌完美結合。此系統為需要超長行程定位與即時位置回授的大型工具機、龍門加工中心及高端自動化設備提供了理想的解決方案。
絕對式量測優勢
與增量式系統不同，絕對式量測系統在開機後即可立即獲得精確位置資訊，無需歸零程序。透過多段導軌連接技術，AMSABS 3L 專為 > 6 公尺的量測長度設計，可組成任意長度，大幅縮短了機器啟動時間，並確保在斷電後能即時恢復加工作業。
AMSABS 3L 採用磁阻式量測原理，讀頭直接整合於滑塊外殼內部，實現緊湊的系統設計。磁性刻度帶嵌入導軌側面，受到完整保護免受外部環境影響。系統提供 SSI、SSI+1Vpp、FANUC、Mitsubishi 及 Siemens Drive-CLiQ® 等多種數位介面選擇，可輕鬆整合至各種控制系統。
AMSABS 3L 系統特點
- 絕對式磁阻量測原理 - 開機即知精確位置，無需歸零程序，縮短啟動時間
- 超長量測距離 - 專為 > 6 公尺的量測長度設計，由多段導軌連接可組成任意長度
- 模組化設計 - 導軌以 0.5mm 間隙連接，系統長度 = 導軌長度 + 間隙
- 基於 MONORAIL MR 導軌 - 四列滾柱 O 型配置，提供最高剛性與負載能力
- 高精度位置回授 - 絕對式磁阻量測，提供精確位置回授
- 讀頭整合設計 - 讀頭嵌入滑塊外殼，不增加系統體積
- 受保護的磁性刻度帶 - 刻度帶嵌入導軌側面，免受汙染與損傷
- 多種介面選擇 - SSI / SSI+1Vpp / FANUC / Mitsubishi / Siemens Drive-CLiQ®
- IP67 防護等級 - 適用於嚴苛的工業環境
系統規格
| 量測原理 | 磁阻式 (Magneto-resistive) |
| 量測類型 | 絕對式 |
| 磁極週期 | 200 µm |
| 解析度 | 0.244 µm（SSI 介面）/ 0.05 µm（1Vpp 內插） |
| 單段導軌長度 | 最大 3000 mm |
| 量測長度 | > 6 m（多段導軌連接，可組成任意長度） |
| 導軌連接間隙 | 0.5 mm |
| 編碼 | P0（無編碼，僅導軌） |
| 最大速度 | 10 m/s（1Vpp）/ 5 m/s（SSI） |
| 輸出介面 | SSI / SSI+1Vpp / FANUC / Mitsubishi / Siemens Drive-CLiQ® |
| 工作溫度 | 0°C ~ +60°C |
| 防護等級 | IP67 |
| 供電電壓 | DC 5V (± 5%) |

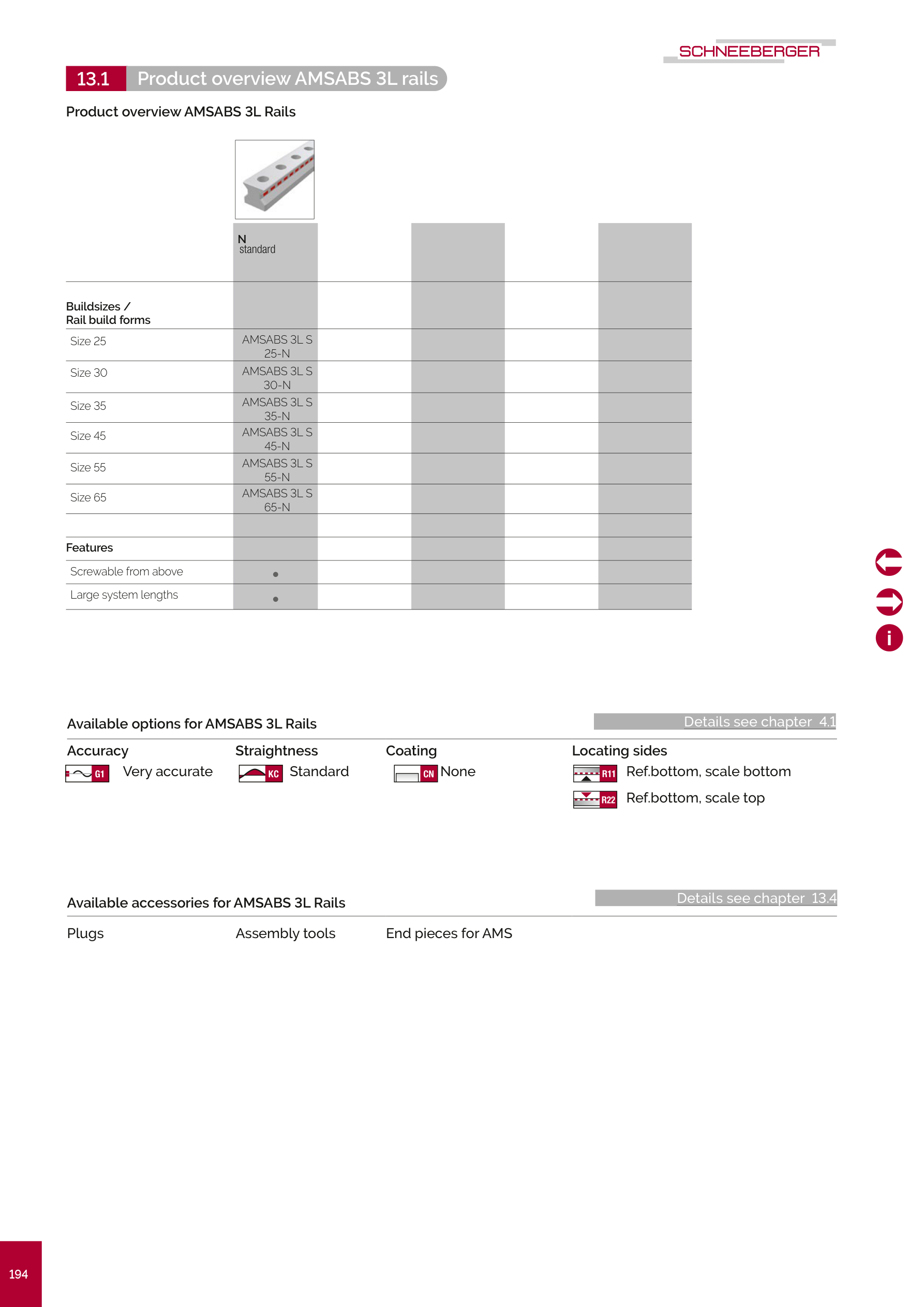

導軌型式與可用選項
AMSABS 3L 導軌基於 MONORAIL MR 設計，內建磁性刻度帶供絕對式位置量測。僅提供 N 型（標準型）導軌。
| 型式圖 | 型號 | 描述 | 適用尺寸 | 特點 |
 | N | 標準型 | 25, 30, 35, 45, 55, 65 | 無蓋板，適合多段連接 |
注意：AMSABS 3L 僅提供 N 型導軌，不提供蓋板型（C 型）。導軌設計針對長軸多段連接優化。
編碼 (Coding)
尺寸規格比較
| 規格 | Size 25 | Size 30 | Size 35 | Size 45 | Size 55 | Size 65 |
| 軌道寬度 B1 (mm) | 23 | 28 | 34 | 45 | 53 | 63 |
| 軌道高度 J1 (mm) | 24.45 | 27.95 | 31.95 | 39.95 | 47.95 | 57.95 |
| 固定孔間距 L4 (mm) | 40 | 40 | 40 | 52.5 | 60 | 75 |
| 單段導軌長度 L3 (mm) | 2999.5 | 2999.5 | 2999.5 | 2939.5 | 2999.5 | 2999.5 |
| 系統長度 L3' (mm) | 3000 | 3000 | 3000 | 2940 | 3000 | 3000 |
| 連接間隙 S (mm) | 0.5 | 0.5 | 0.5 | 0.5 | 0.5 | 0.5 |
| 導軌重量 (kg/m) | 3.3 | 4.5 | 6.5 | 10.5 | 15.2 | 22.8 |

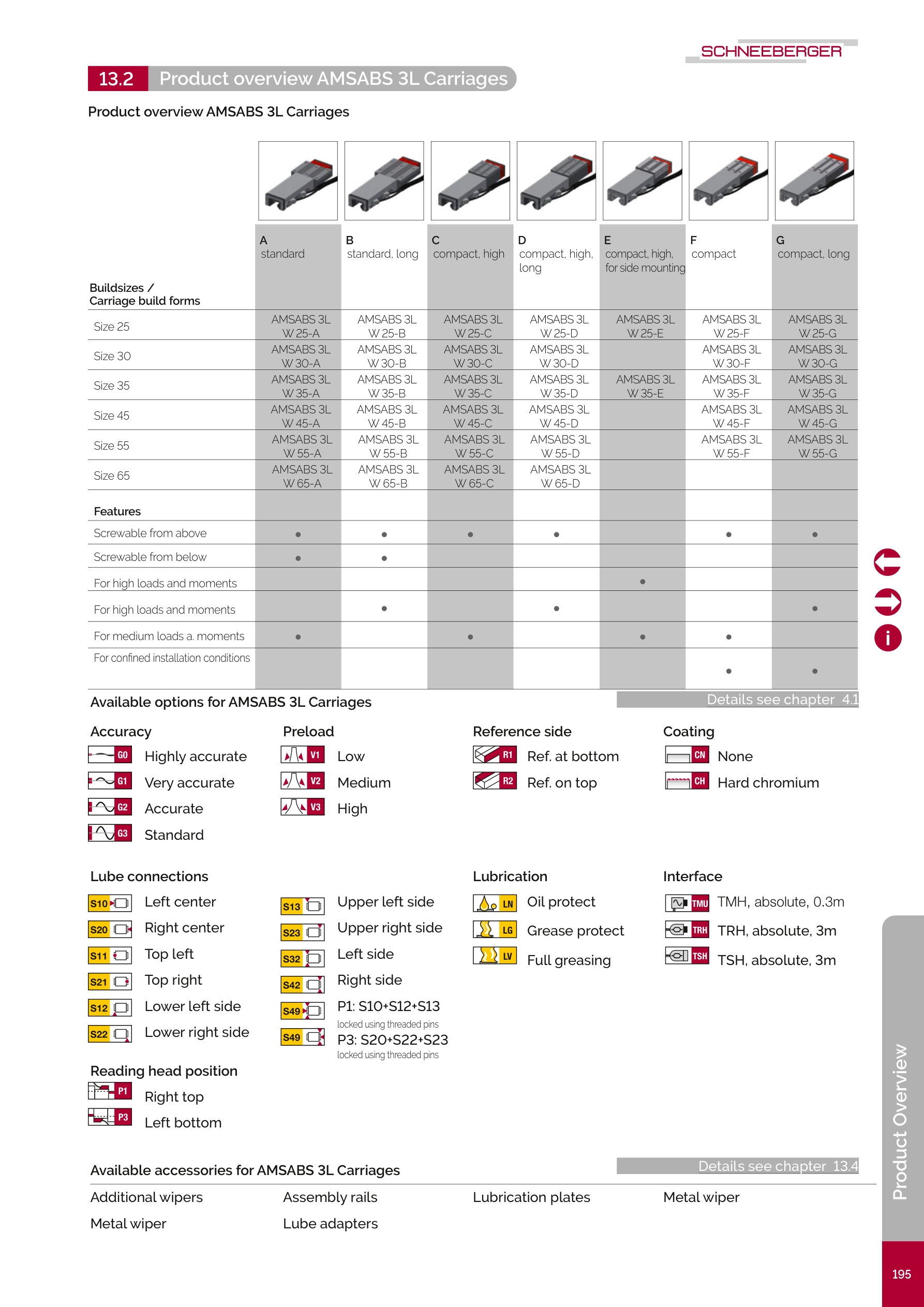

| 可用滑塊型式 | A-G | A-D, F-G | A-G | A-D, F-G | A-D, F-G | A-D |
| C₀ 靜負載 (N) * | 49,800 | 66,600 | 93,400 | 167,500 | 237,000 | 419,000 |
| C₁₀₀ 動負載 (N) * | 27,700 | 37,100 | 52,000 | 93,400 | 131,900 | 232,000 |
* 以 A/C/E/F 型滑塊為基準
可用配件
導軌配件
| MRK | 塞銷 |
|---|
| MWM 3L | 組裝工具 |
|---|
| EST 3L | 導軌端塊 |
|---|
| MDB 3L | 間隔墊片組 |
|---|
滑塊配件
| ZRV | 附加刮片器 |
|---|
| FRB | 風琴罩 |
|---|
| ZFR | 風琴罩連接器板 |
|---|
| EFR | 風琴罩端蓋 |
|---|
| MRM 3L | 組裝軌 |
|---|
| SPL | 潤滑板 |
|---|
潤滑配件
