5.1 可驗證的讀頭類型
以下讀頭類型可使用 AMS 檢測工具進行驗證：
| 讀頭類型 | 適用範圍 |
|---|---|
| AMSA 3B / 4B | 序號 150000 起 |
| AMSABS 3B / 4B | 序號 161929 起 |
| AMSABS DC | 所有讀頭 |
5.2 所需工具
- 220V / 120V 電源供應
- 筆記型電腦 / 個人電腦
- AMS Konfig V2.3 軟體（安裝請參見第 4 章）
- 讀頭介面連接口
- AMS 檢測工具

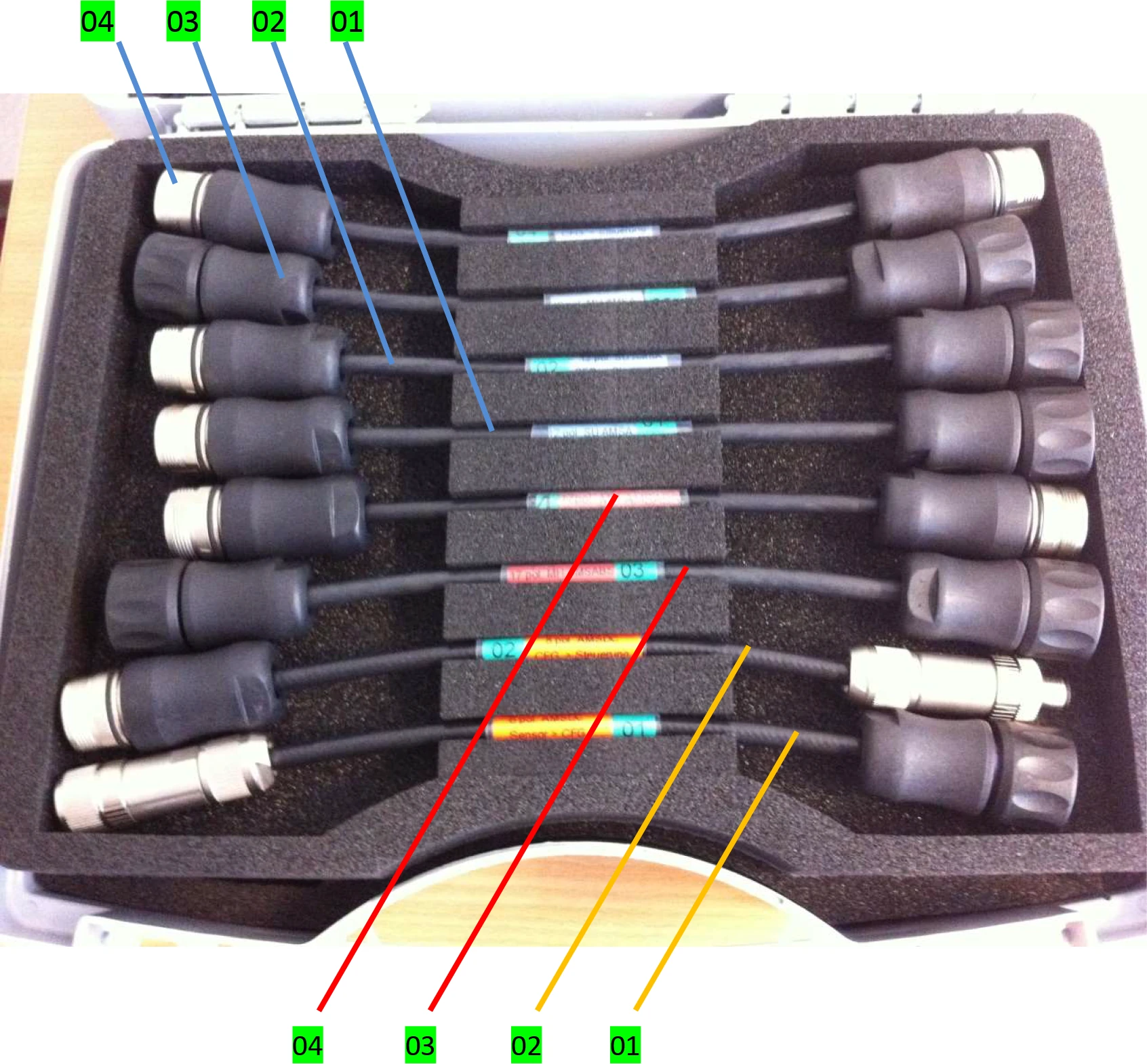

5.3 轉接線
| 讀頭類型 | 轉接線顏色 | 感測器端（Encoder Side） | 編號 | 編號 | CNC 端（CNC Side） |
|---|---|---|---|---|---|
| AMSA | 藍色轉接線 | 12pole SU AMSA <Sensor CFG.> 823 001 187 | 01 | 02 | 12pole SU AMSA <CFG. Control> 823 001 188 |
| 12pole MU AMSA <Sensor CFG.> 823 001 189 | 03 | 04 | 12pole MU AMSA <CFG. Control> 823 001 190 | ||
| AMSABS | 紅色轉接線 （SH 連接器不需轉接線） | 17pol. MH AMSABS <Sensor CFG.> 823 001 197 | 03 | 04 | 17pol. MH AMSABS <CFG. Control> 823 001 198 |
| AMSABS DC | 橘色轉接線 | 8pol. AMSABS DC <Sensor CFG.> 823 002 755 | 01 | 02 | 8pol. AMSABS DC <CFG. Control> 823 002 756 |

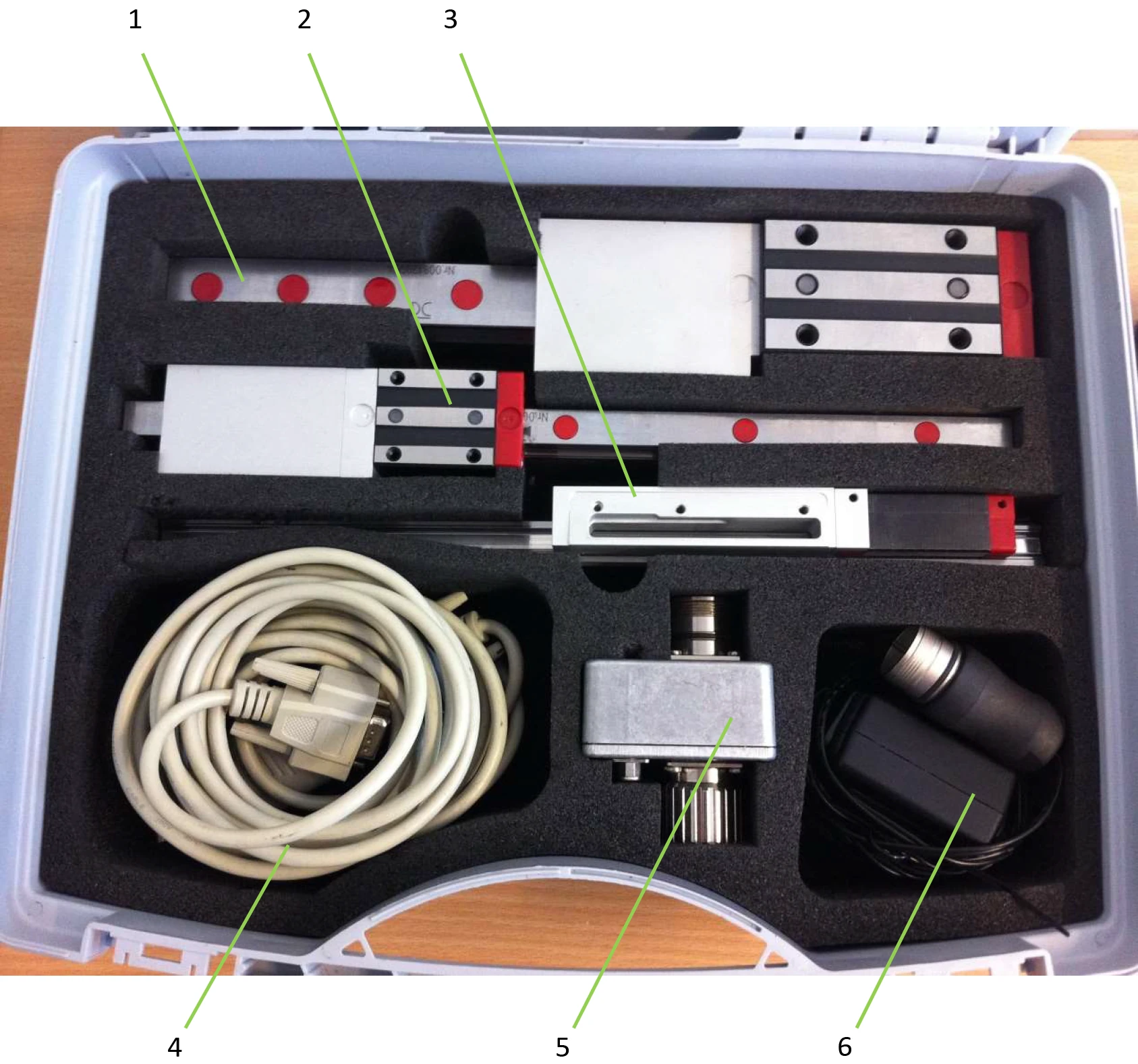

5.4 額外設備
| 編號 | 設備名稱 |
|---|---|
| 1 | AMSA 3B 測試導軌 |
| 2 | AMSA 4B 測試導軌 |
| 3 | AMSABS 3B & 4B 測試導軌 |
| 4 | 資料傳輸線（含 Lindy 轉接器和 USB 連接器） |
| 5 | 通訊盒 |
| 6 | 外部電源線（220V，不含國家轉連接器） |

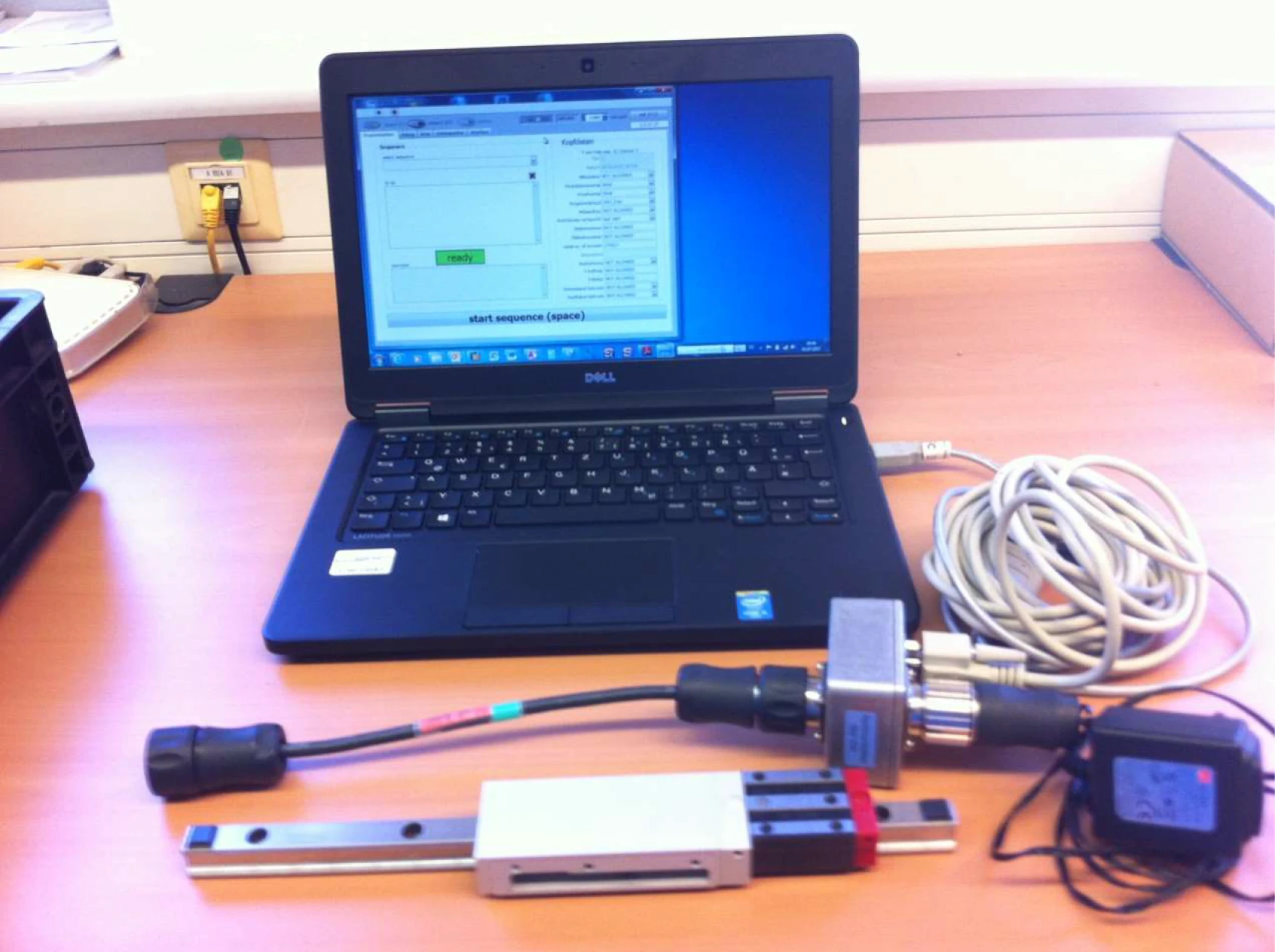

5.5 元件連接
- 透過 USB 埠將資料傳輸線 (1) 連接至筆記型電腦，另一端連接至通訊盒 (5)
- 根據概覽表選擇轉接線 (01/03)，連接至通訊盒 (5) 的感測器端
- 透過轉接線 (01/03) 將檢測工具連接至讀頭介面
- 確認所有連接均正確接好

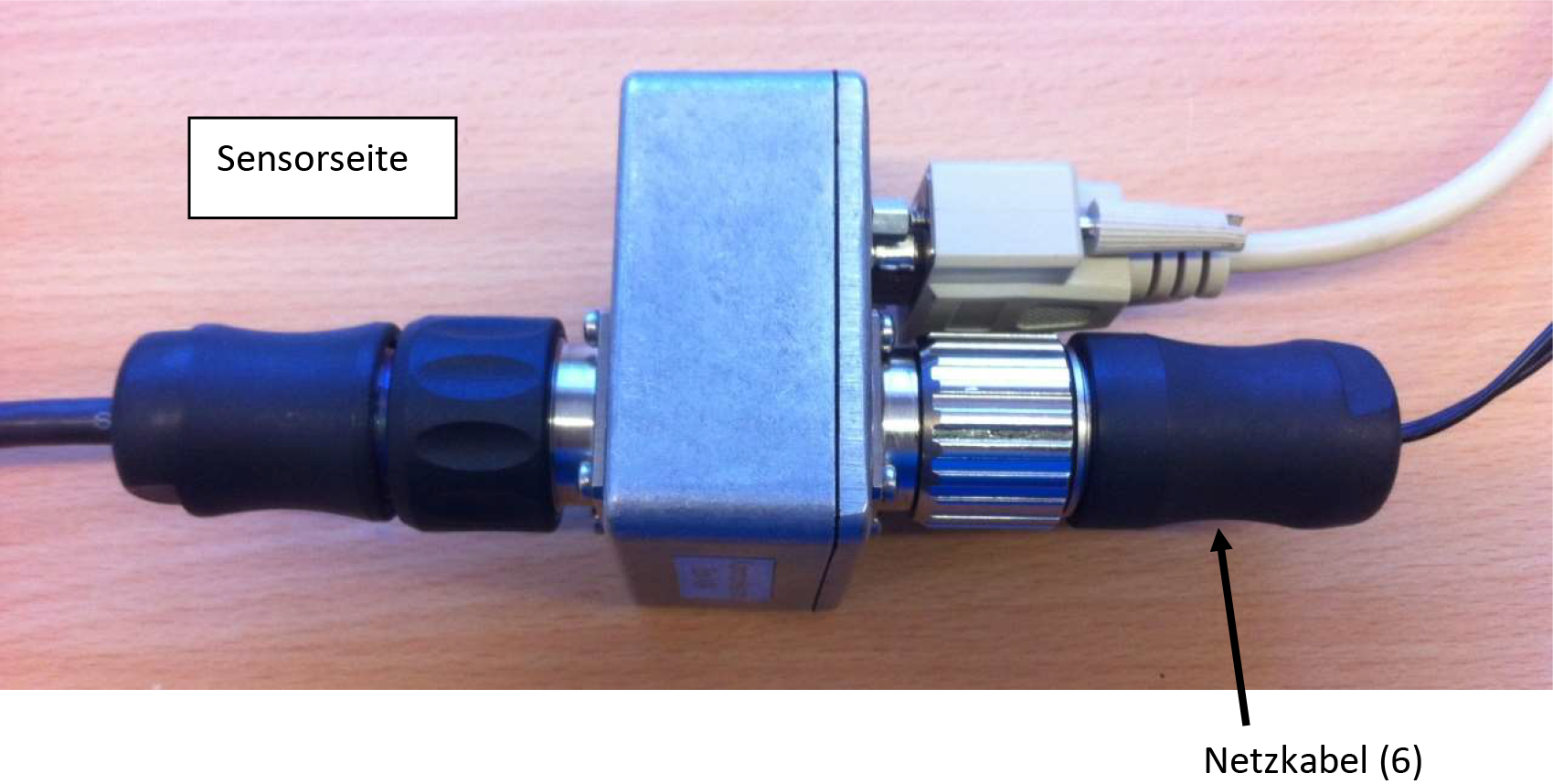

5.5.1 使用外部電源供應的連接
電源線 (6) 連接至感測器端。

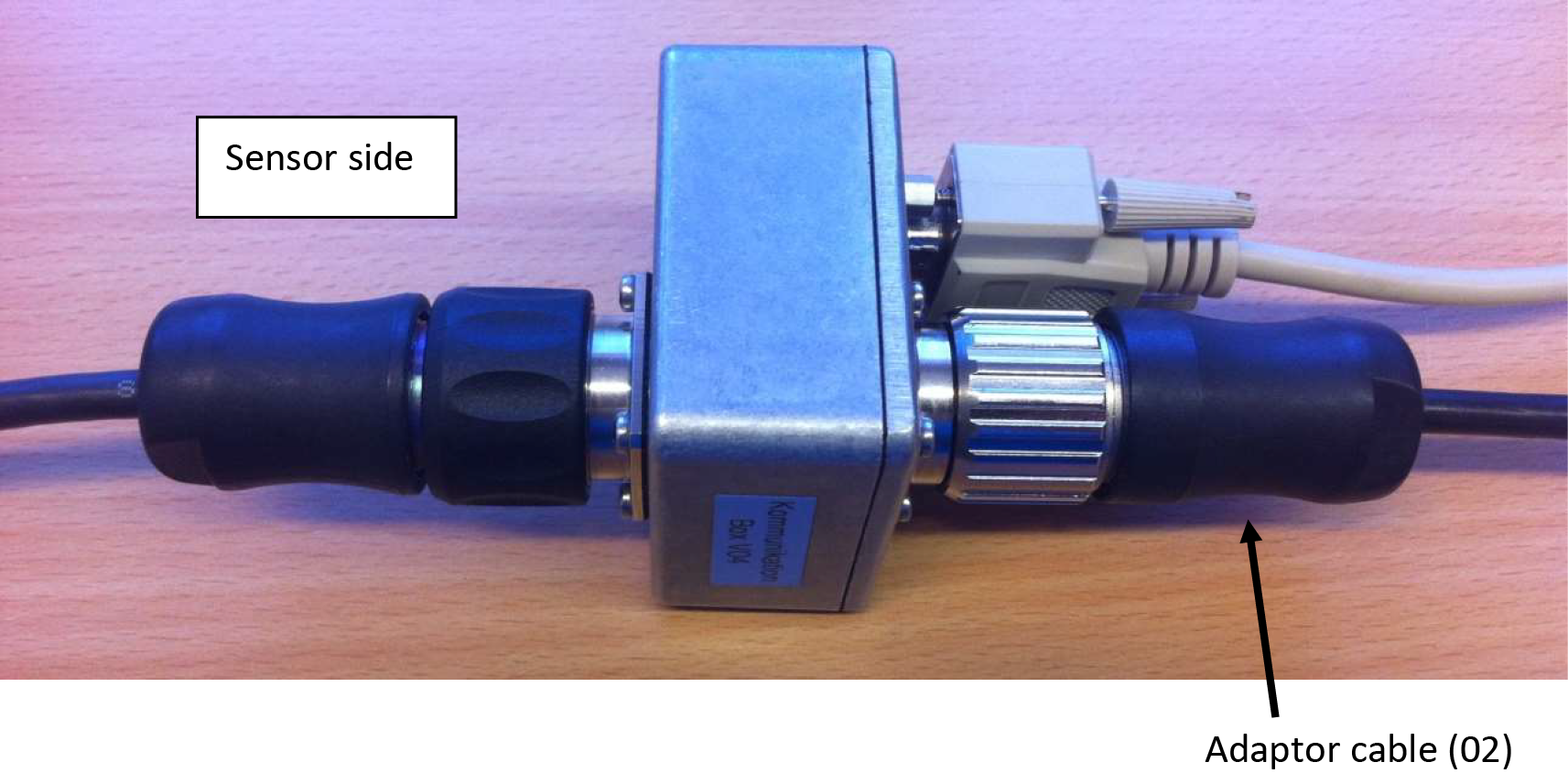

5.5.2 使用控制器的連接
轉接線 (02) 連接至感測器端。
