16.5.1 安全說明與基座結構

1 安全說明

1.1 適用範圍

本指南描述 MINISCALE PLUS 整合量測系統導軌的安裝。

補充文獻：MINI-X 產品型錄。

1.2 授權人員

MINISCALE PLUS 導軌僅可由經過適當培訓、且已閱讀並理解本安裝指南的專業人員進行組裝。

1.3 預定用途

MINISCALE PLUS 導軌只能暴露於經核准的環境影響中（詳見產品型錄）。

1.4 一般安全與防護措施

• 在電氣設備上作業前，關閉或斷開電源，並確保無法被未經授權者重新接通。
• 必須遵守各國特定的事故預防法規、標準和指南。
• 不得將產品存放在戶外，並應保護其免受潮氣影響（相對濕度 10% – 70%，無冷凝）。
• 遵守規定的溫度範圍（-40 °C 至 +80 °C）。
• 僅在安裝現場且安裝前才從原包裝中取出產品。
• 產品在出廠時已塗抹潤滑劑。請檢查潤滑劑狀態（潤滑劑使用壽命有限）。

導軌的不當處理可能導致預先損壞，進而引起過早失效。

1.5 環保

• 潤滑劑應以環保方式處理。
• 退役零件應依據當地/國家法律和指南進行處理。

1.6 運輸

MINISCALE PLUS 為高精度元件，應小心搬運。在廠內運輸時，請注意以下幾點：

• 使用原包裝運輸導軌和配件。
• 保護導軌免受撞擊。

2 基座結構配置

2.1 一般說明

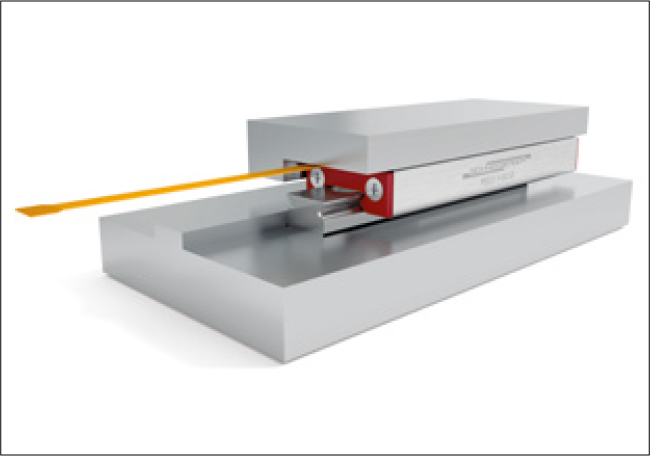

基座結構配置示意圖

MINISCALE PLUS 導軌為高精度元件，對基座結構的平面度要求相應較高。基座結構的表面不平度會直接反映在導軌上。

MINISCALE PLUS 在安裝於剛性高且幾何精度高的結構上時表現最佳。基座結構的不精確性會對導軌的運行行為、推力、承載力和使用壽命產生直接影響。

2.2 表面品質

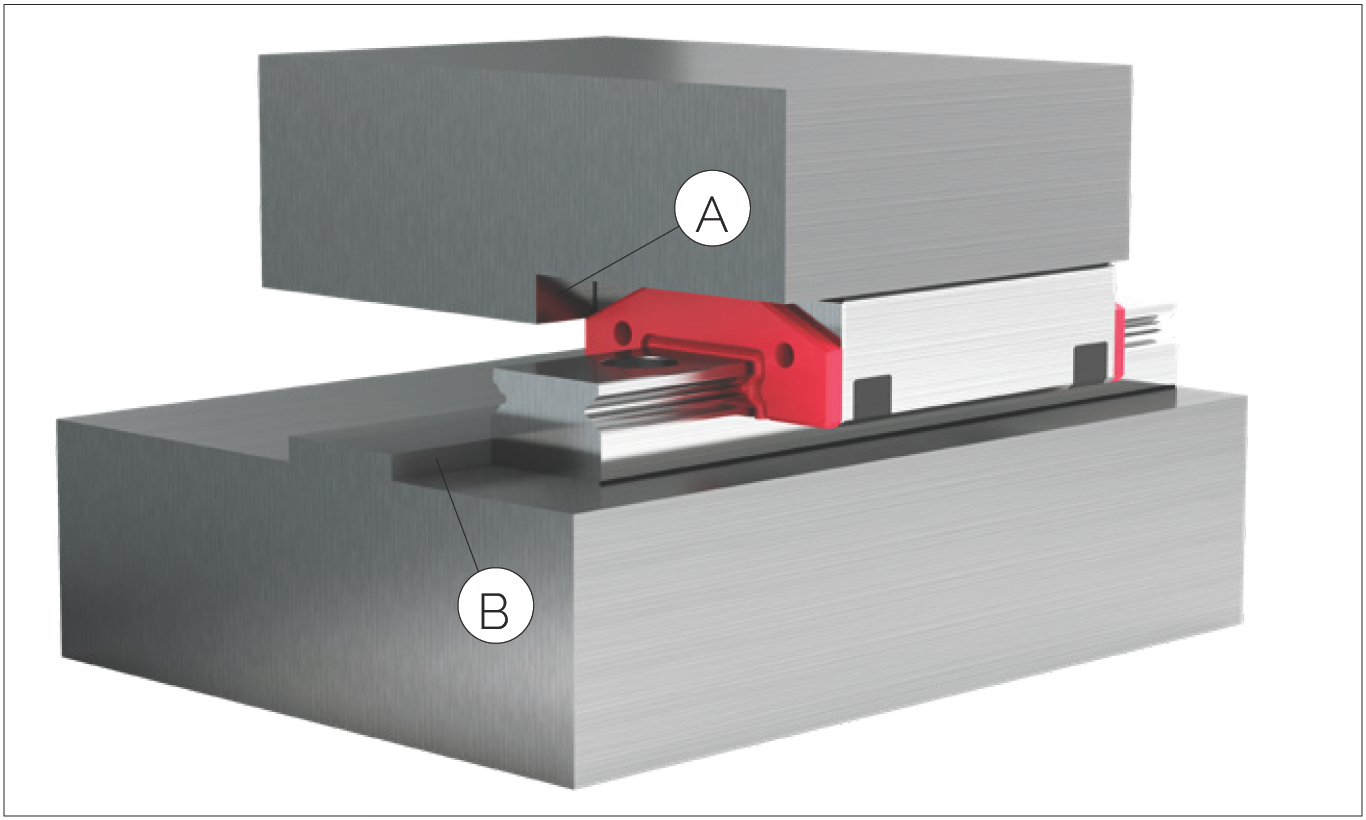

基座結構配置（A：滑塊，B：基座）

支撐面的表面品質不會直接影響導軌的功能和運行行為，但會影響靜態定位精度。滑塊和導軌是通過固定螺絲以高夾緊力壓在安裝面上的。為避免組件變形，需要高表面接觸率，這可以通過高品質的表面來實現。

應用的精度要求決定了支撐面和定位面所需的表面品質。因此有必要確保以下條件：

• 高精度應用：最大 Ra 值 0.4
• 標準應用：最大 Ra 值 1.6

2.3 安裝面的平面度

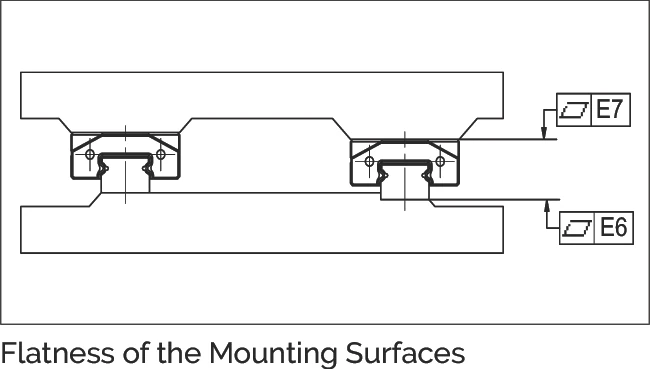

安裝面平面度（E7、E6）

對於表面（E6 和 E7）的平面度，應以下表中的值為目標。

2.4 定位面高度與導角半徑

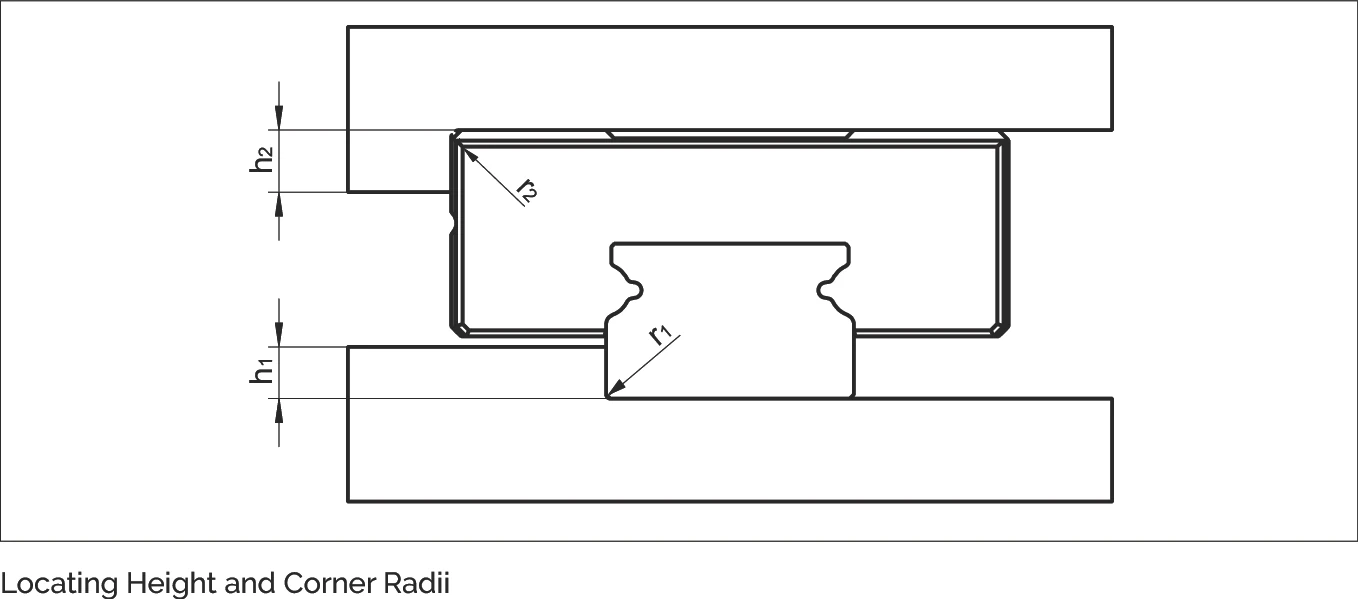

定位面高度與導角半徑（r1、h1、r2、h2）

遵守以下定位面的高度規格，可確保安全的力傳遞和滑塊的充分間隙。

滑塊的定位側位於帶有公司標誌/型號標識的滑塊側面的對面。導軌兩側均可用作定位面。

下表中列出的定位面尺寸應加以遵守，以確保導軌的最佳對準和便捷安裝。

2.5 安裝方式

選擇合適的安裝方式和確定定位面的數量與排列時，必須考慮載荷方向和安裝複雜度。

2.5.1 載荷

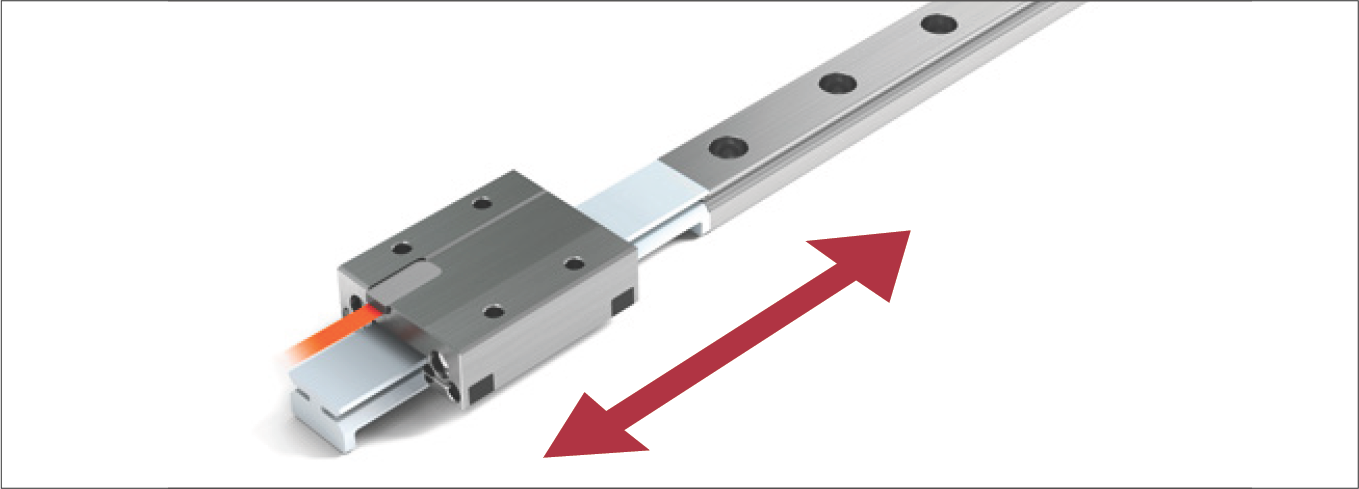

拉力和壓力不會對側向定位面產生任何影響。如果超出允許的側向力，必須提供側向定位面。

定位面應根據主載荷的力方向進行排列。當存在振動和衝擊載荷時，也應提供側向定位面，以增加系統的剛性。

2.5.2 安裝複雜度

定位面簡化了安裝並減少了對齊導軌所需的工作量。透過仔細的手動對齊導軌，定位面並非絕對必要。在選擇方法時，應仔細權衡安裝複雜度與設計及製造的複雜度。

2.5.3 安裝選項

以下展示一些典型的安裝方法，它們在定位面的數量和方向、側向承載力及安裝複雜度方面各有不同。這些範例僅供設計參考。

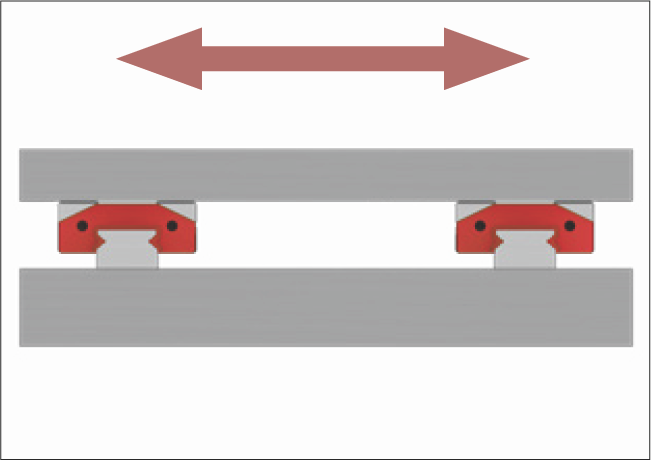

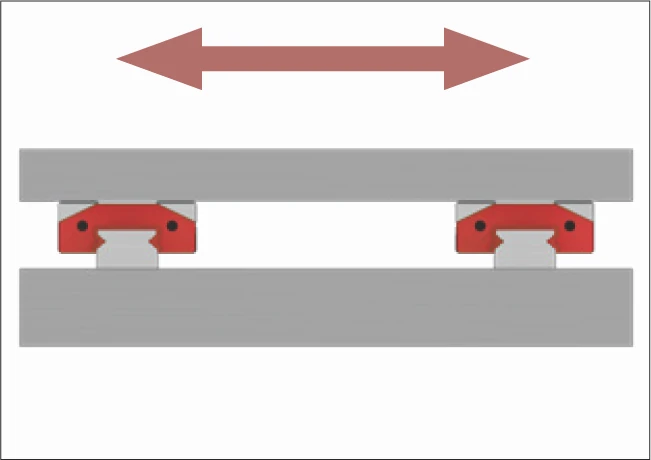

安裝選項 1

• 無定位面
• 力通過摩擦鎖緊傳遞
• 安裝時間長且工程費用高

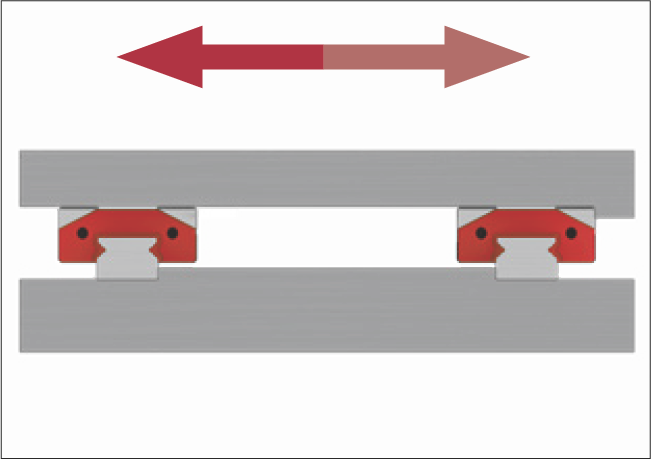

安裝選項 2

• 兩條導軌各有一個定位面。滑塊側有相反的定位面
• 安裝簡便
• 單方向有高側向力吸收能力，例如適用於懸掛安裝

安裝選項 3

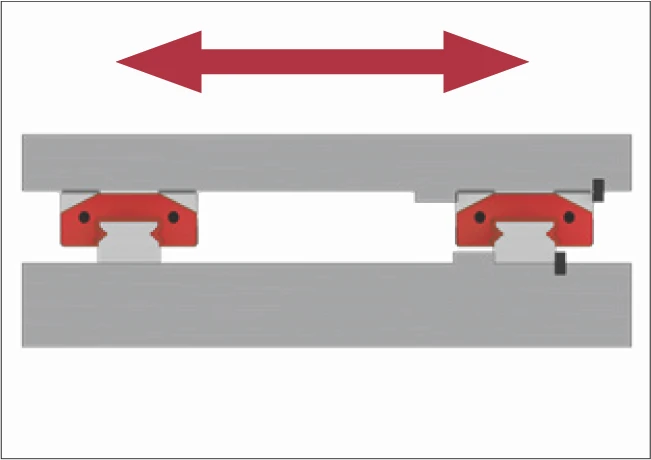

• 一條導軌和滑塊有定位面及側向夾緊
• 適用於雙向高側向力（一條導軌和滑塊承受大部分側向力）
• 安裝相對簡便
