連接版本（Contact Versions）
以下各連接版本決定訊號線（Cord）或插頭（Plug）的出線方向與方式。型號矩陣中對應的代號請參見「RDDS1 矩陣型號說明」（印刷頁 24）。

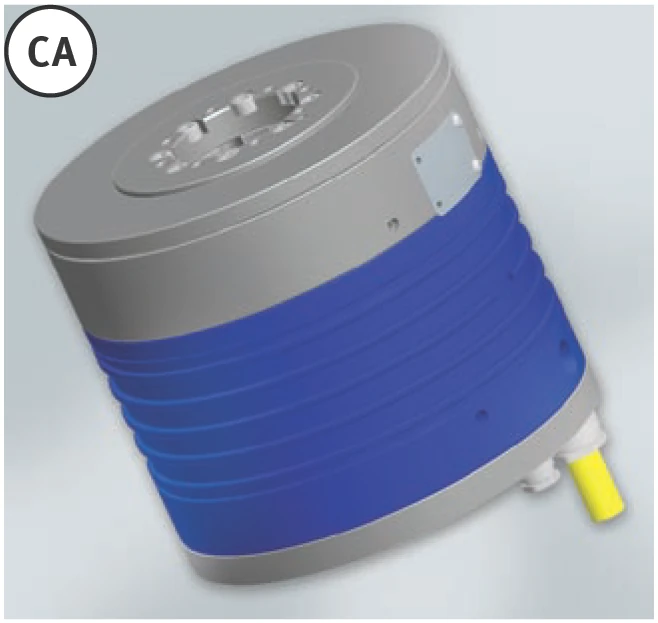

CA — 軸向向下引出

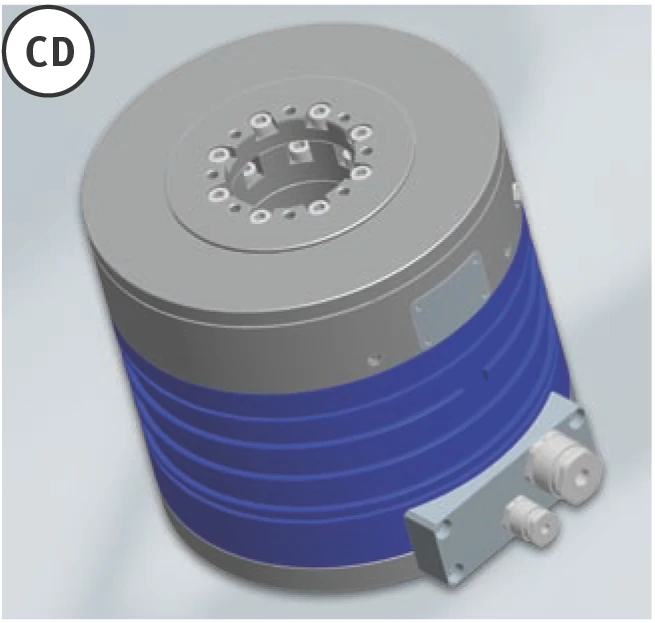

CD — 徑向向下引出

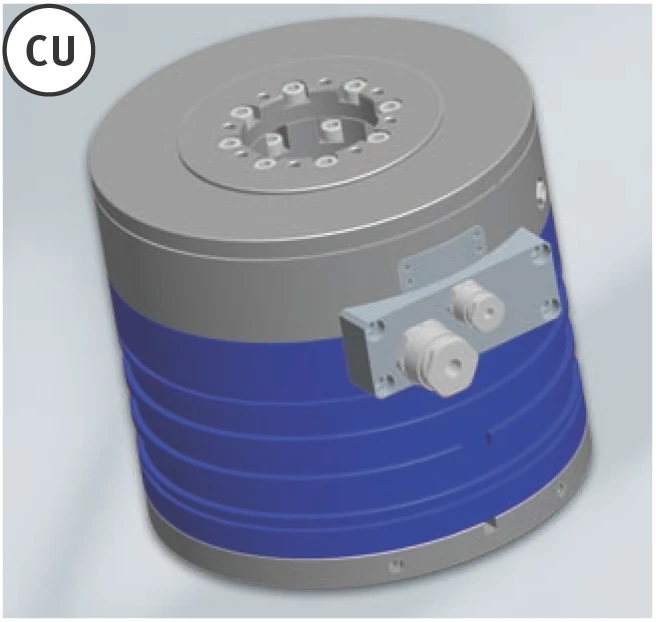

CU — 徑向向上引出

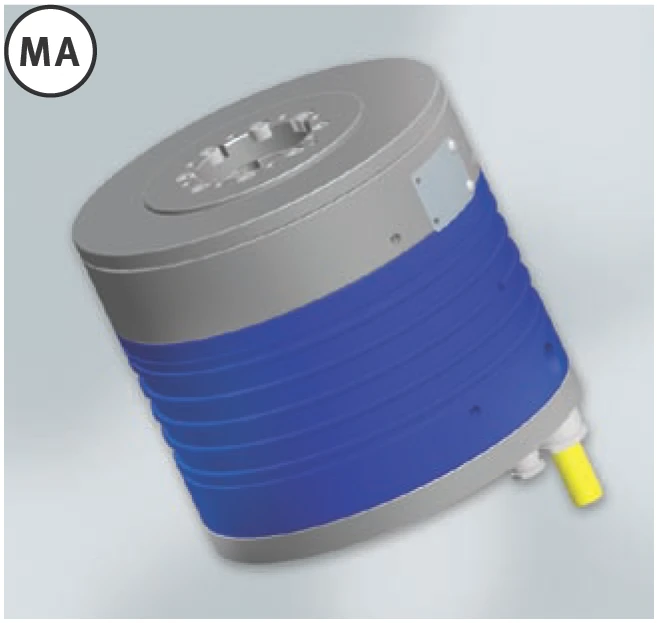

MA — 電纜加插接連接器

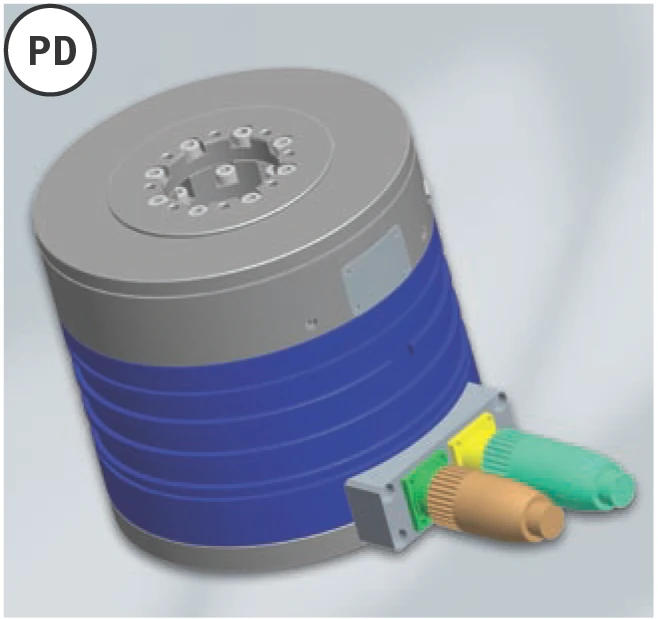

PD — 插頭徑向向下

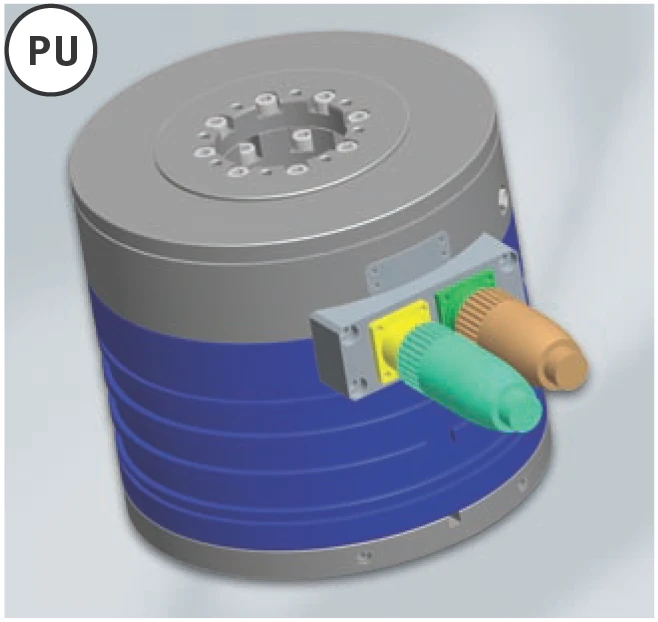

PU — 插頭徑向向上
※ 圓圈內代號之詳細說明請參見「RDDS1 矩陣型號說明」（印刷頁 24）。
安裝與冷卻版本（Mounting and Cooling Versions）
安裝版本（Mounting Versions）
B — 底板：由下方安裝（標準版）
Base plate: mounting from below（標準）

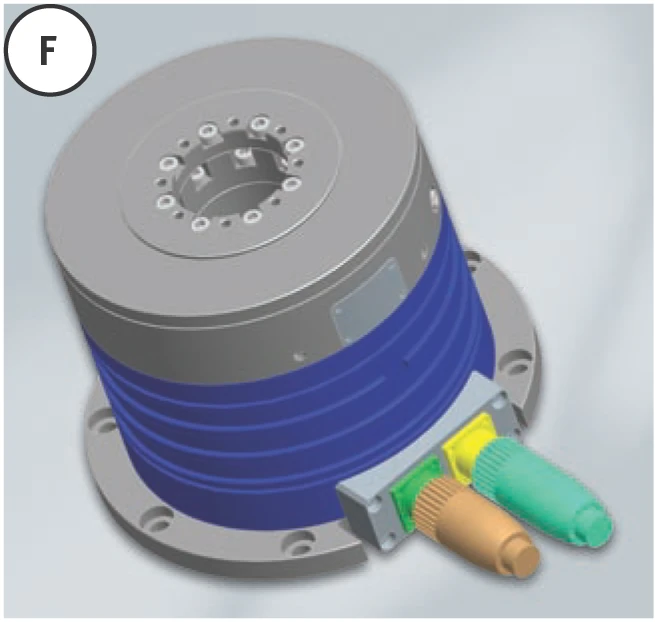

F — 法蘭板：由上方安裝
Flange plate: mounting from above
優點
可依安裝條件選擇由上或由下安裝。
冷卻版本（Cooling Versions）

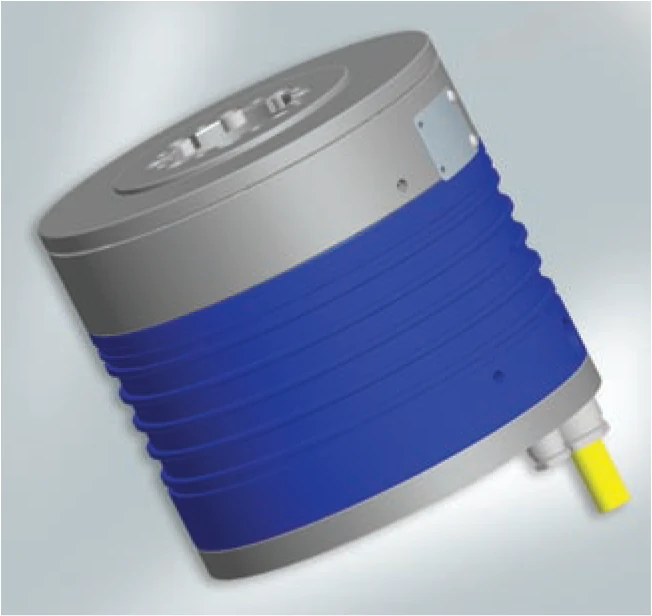

（標準）空氣冷卻
Air cooling（對流、輻射及熱傳導，標準版）
優點
無需額外冷卻工程與費用。

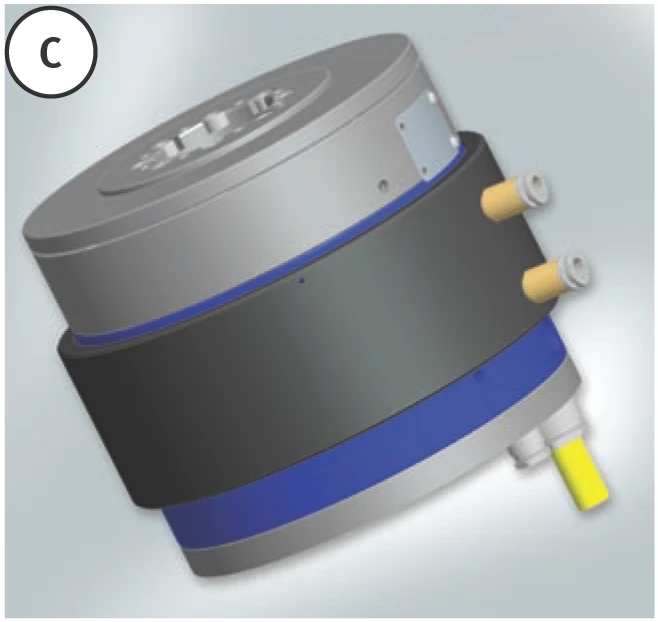

C — 冷卻套筒水冷
Water cooling in a cooling jacket
優點
藉由水冷提高連續扭矩（continuous torque）。
※ 圓圈內代號之詳細說明請參見「RDDS1 矩陣型號說明」（印刷頁 24）。
量測系統、氣動夾持、運行精度與無塵室
（Measuring System, Pneumatic Clamp, Running Precision and Cleanroom）
| 量測系統（Measuring System） | 氣動夾持（Pneumatic Clamp） | 運行精度（Running Precision） |
|---|---|---|
| 依需求選配（On request）。選配「氣動夾持」選項時，整體高度將增加。 |
軸向及徑向跳動（axial and radial runout）為 ±10 µm。 依需求可提供更高精度等級，公差 <±10 µm。 |
量測系統（Measuring System）
- 每轉 3600 – 24000 增量（依型號而定）
- 標準：增量數及選配視各直徑型號而定
- 標準：輸出訊號 1 Vpp sin/cos + index
優點
針對每種應用皆可達到最佳解析度與精度。
氣動夾持（Pneumatic Clamp）
依需求選配（On request）。
注意：選配「氣動夾持」選項時，系統整體高度將增加。
運行精度（Running Precision）
軸向及徑向跳動（axial and radial runout）為 ±10 µm。
依需求可提供更高精度等級，公差為 <±10 µm。
優點
可實現高精度系統。
無塵室（Cleanroom）
RDDS1 旋轉系統經 Fraunhofer IPA 認證，適用於無塵室等級 4 – 6 的應用場合。 詳細資料可依需求提供。
優點
可應用於無塵室場合。
等級 4 – 6 依據 DIN EN ISO 14644-1（符合 US Fed. St. 209 D/E Class 10 – 1000 之要求）。
| 等級 DIN EN ISO 14644-1 | 每立方公尺空氣中最大允許粒子數（Maximum permissible number of particles per cubic metre） | |||||
|---|---|---|---|---|---|---|
| N 0.1 µm | N 0.2 µm | N 0.3 µm | N 0.5 µm | N 1.0 µm | N 5.0 µm | |
| 4 | 10000 | 2370 | 1020 | 352 | 83 | — |
| 5 | 100000 | 23700 | 10200 | 3520 | 832 | 29 |
| 6 | 1000000 | 237000 | 102000 | 35200 | 8320 | 293 |
