16.5.2 導軌安裝與調整

3 導軌的安裝與調整指南

3.1 安裝前準備

3.1.1 所需工具與設備

• 固定螺絲
• 扭矩扳手
• 靜電防護套件
• 油石
• 清潔材料

3.1.2 準備定位面

• 檢查工具機和安裝板定位面的形狀與位置精度
• 徹底清潔所有定位面。使用油石去除毛刺和表面不平整
• 用清潔的布料清潔導軌和滑塊的定位面及支撐面
• 在定位面和支撐面上薄塗一層油

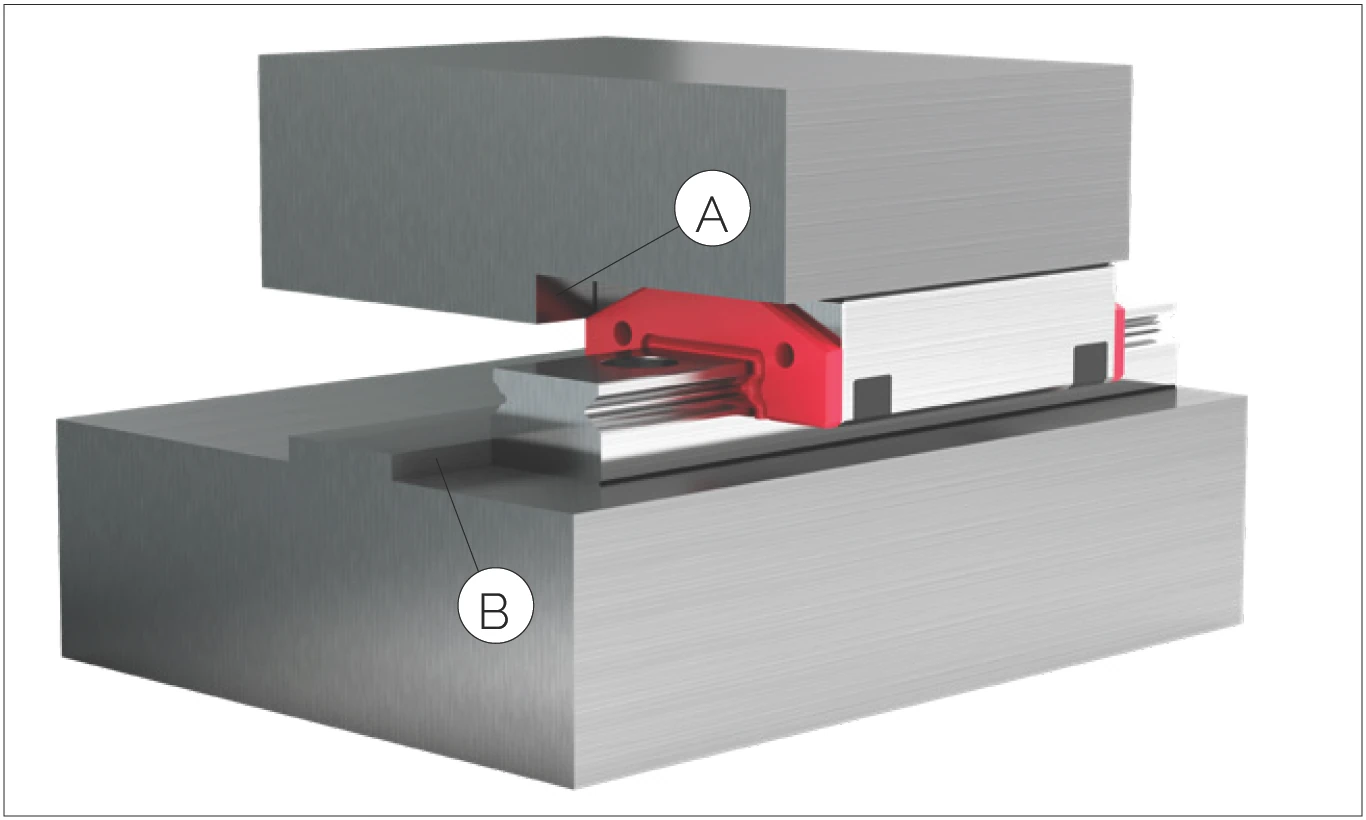

定位面
A 安裝板上滑塊的定位面
B 工具機上導軌的定位面（導軌兩側均可用作定位面）

3.2 導軌安裝

• 安裝前，導軌、工具機、安裝板和固定螺絲必須全部處於室溫。
• MINISCALE PLUS 感測器是靜電敏感元件，以靜電防護包裝交貨。為確保感測器受到保護，在安裝 MINISCALE PLUS 導軌期間不應移除靜電防護包裝。
• 始終使用扭矩扳手擰緊固定螺絲。鎖緊扭矩見第 3.2.1 節。
• 對於較長的導軌，從導軌中間開始交替擰緊固定螺絲。
• 始終將導軌的定位面壓靠在工具機的定位面上。導軌兩側均可用作定位面；滑塊的定位側位於帶有公司標誌/型號標識的滑塊側面的對面。
• 螺絲可通過滑塊上的開口插入並擰緊。

3.2.1 固定螺絲的鎖緊扭矩

建議的扭矩值如下表所示。這些值適用於塗油螺絲。

使用含 MoS2 的油脂時，摩擦係數可降低至原來的一半。相應的扭矩值也應減半。

下表顯示了強度等級 12.9（摩擦係數 0.125）和強度等級 A2-70（摩擦係數 0.2）的固定螺絲扭矩值（符合 DIN 912）：

3.3 清潔尺度刻度

量測系統的尺度刻度位於 MINISCALE PLUS 導軌的上表面。導軌固定後、安裝滑塊之前，必須清潔尺度刻度以確保感測器能正確讀取。潤滑劑、指紋及其他髒污殘留必須去除。應使用乾淨、無絨布料進行清潔。白油精或藥用酒精是合適的清潔劑。

用浸濕的布料擦拭導軌表面的尺度刻度。對於嚴重髒污，應使用乾淨的布料反覆清潔數次。

3.4 潤滑

MINISCALE PLUS 在出廠時已塗抹潤滑劑，可直接安裝使用。無需額外潤滑或清潔。安裝期間不要脫脂處理軌道。

3.4.1 MINISCALE PLUS 後續潤滑間隔

再潤滑間隔取決於許多因素，包括載荷、運行環境、速度等，因此無法計算。因此有必要在相當長的時間內監測潤滑點。

根據載荷的不同，出廠初始潤滑可能足以使用數年。

再潤滑時始終使用原廠油脂類型。將潤滑劑塗抹在軌道上。僅使用少量潤滑劑，因為過度潤滑可能導致光學感測器故障。

3.5 MINISCALE PLUS 滑塊的安裝與拆卸

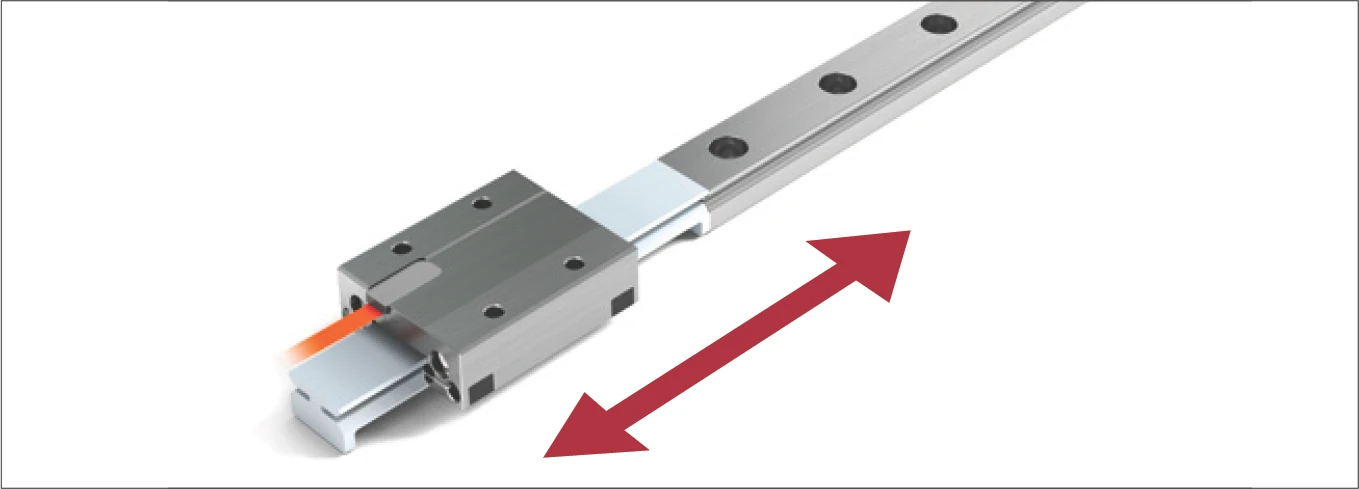

將保護塑料導軌與鋼導軌對齊放置，然後將 MINIRAIL 或 MINISCALE PLUS 滑塊滑入。
