Chapter 5 安裝準備
Preparation for Installation
5.1 所需工具和設備
安裝 MONORAIL MR/BM/BZ
- MRM 組裝導軌（用於 MONORAIL MR）或 MBM（用於 MONORAIL BM）
- 油石和拋光墊
- 合適的溶劑（如白電油）
- 潤滑油或潤滑脂
- 含 MoS2 的油脂用於緊固螺絲，以確保一致且最佳的螺絲力
- 扭矩扳手
- MWM 安裝滑塊（用於 MONORAIL MR）
- 導軌緊固螺絲
- 扳手、螺絲刀和內六角扳手（用於安裝潤滑配件和附加密封件）
- 軟布
- 防腐蝕保護
安裝 MRK/BRK 塑膠塞子的附加工具
- 塑膠錘和墊片
安裝 MRS/BRS 黃銅塞子的附加工具
- MWH/BWH 液壓組裝工具和 MZH 液壓缸（含液壓裝置）
- 手術刀、黃銅刷和壓縮空氣槍（用於安裝）
- 手持式鑽頭、絲錐、鑽頭、中心沖和內六角螺絲（如 DIN 912/ISO 4762）（用於拆卸）
安裝 MRZ 鋼製塞子的附加工具
- MWH/BWH 液壓組裝工具和 MZH 液壓缸（含液壓裝置）
- 手持式鑽頭、絲錐、鑽頭、中心沖和內六角螺絲（如 DIN 912/ISO 4762）（用於拆卸）
安裝 MAC/BAC 蓋條的附加工具
- MWC 或 BWC 組裝工具（用於安裝）
- 平頭螺絲刀和小型內六角扳手（用於拆卸）
5.2 包裝材料
單個導軌交付和系統交付使用紙箱包裝。某些國家或特殊要求可另外付費提供木箱。這些木箱經過 IPPC（國際植物保護公約）處理。滑塊單獨包裝在紙箱中。
在所有情況下，滑塊和導軌在交付前都用 VCI 薄膜包裹，以保護其免受腐蝕。系統交付使用瓦楞紙板襯墊（紙箱包裝交付）或海事松木板（木箱交付）。配件和潤滑配件隨附。
5.3 交貨狀態
單獨包裝
所有導軌組件都以未組裝狀態單獨包裝交付。配件包含在單獨的包裝中。
除非客戶另有規定，所有標準潤滑連接器都用定位螺絲（S99/S98）打開和關閉。不需要使用的潤滑連接器關閉。單個滑塊交付時放在運輸導軌上以保護滾動體。
AMS 量測系統已安裝並準備即插即用，電氣配件和電纜與機構一起包裝。在交付狀態下，讀頭可以安裝在其外殼中，也可以作為單獨組件單獨包裝。
系統交付
系統交付意味著滑塊與所有配件一起安裝，並與導軌一起封裝在同一包裝中。滑塊上的潤滑連接器根據客戶規格準備。潤滑配件按規定安裝或單獨包裝供應。對於 AMS 系統，滑塊與所有配件一起安裝並安裝到導軌上。
5.4 防腐蝕保護
滑塊和導軌的外表面經過硬化防腐蝕處理。滾動體採用礦物油基防腐蝕保護。根據要求也可提供油脂保護。滑塊和導軌用 VCI 薄膜包裹。對於海外運輸等特殊要求，會採取額外的預防措施。
5.5 開箱和檢查交貨
ATTENTION! / 注意！
不當開箱造成的材料損壞風險！
在量測系統槽底切口可能損壞磁柵尺。
- 只在導軌的上側或底側切割。
- 切勿在槽底切割。
ATTENTION! / 注意！
過早開箱造成的材料損壞風險！
過早開箱可能損壞讀頭。
- 只在安裝前立即將單獨包裝的讀頭從包裝中取出。
- 在安裝位置直接在安裝前打開型線性導軌（包括帶整合量測系統的）。使用市售薄膜刀小心切開防腐蝕薄膜，不要刮傷導軌的任何部分。
- 對於帶有整合量測系統的導軌，必須特別小心，確保只在導軌的上側和底側切割，切勿在槽底切割，因為磁柵尺位於此處。
- 處理過程中始終在多個接觸點支撐長導軌。
- 盡可能始終將滑塊保持在導軌上。始終將單獨包裝的滑塊放在運輸導軌上。
- 使用 MRM 或 MBM 組裝導軌將滑塊安裝到導軌上或從導軌上拆卸。拆卸後，將滑塊保持在組裝導軌上。
- 檢查交付零件的完整性和狀態。特別注意檢查蓋條、潤滑連接器零件、墊圈、塞子等是否彎曲。
- 安裝前存放交付零件以實現溫度均衡。安裝前仔細閱讀安裝說明和隨附的產品文件。

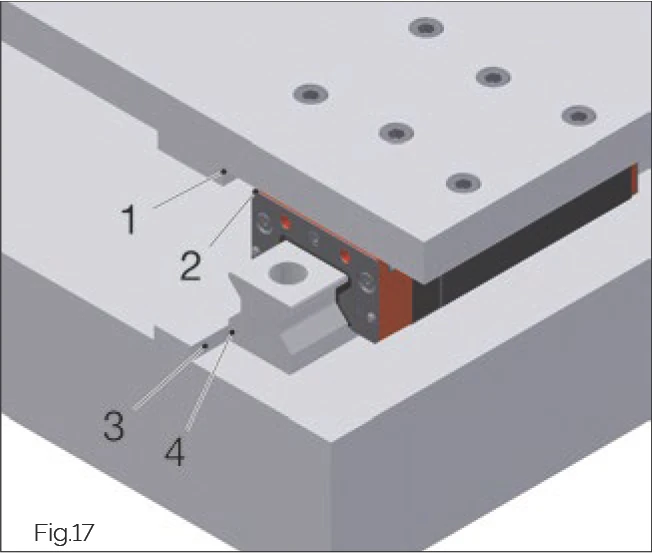

5.6 準備承靠面
導軌的承靠面位於遠離 SCHNEEBERGER 和型號標籤的一側。
1 安裝板承靠面
2 滑塊承靠面
3 工具機床身承靠面
4 導軌承靠面
承靠面準備如下：
- 檢查工具機床身和安裝板承靠面的形狀和位置精度。如果不符合規格，請重新加工承靠面。
- 徹底清潔所有承靠面。用油石去除毛刺和表面不規則處。
- 確保安裝前和安裝過程中導軌和安裝底座處於相同溫度。
- 使用合適的溶劑（如白電油）去除導軌和滑塊上的防腐蝕保護。不要使用任何可能損壞塑膠的溶劑。此期間不要移動滑塊，因為這可能導致損壞。
ATTENTION! / 注意！
滑塊移動造成的材料損壞風險！
這可能導致材料損壞。
- 使用防腐蝕保護或合適溶劑期間，切勿移動滑塊。
- 輕輕給導軌和滑塊的承靠面上油。

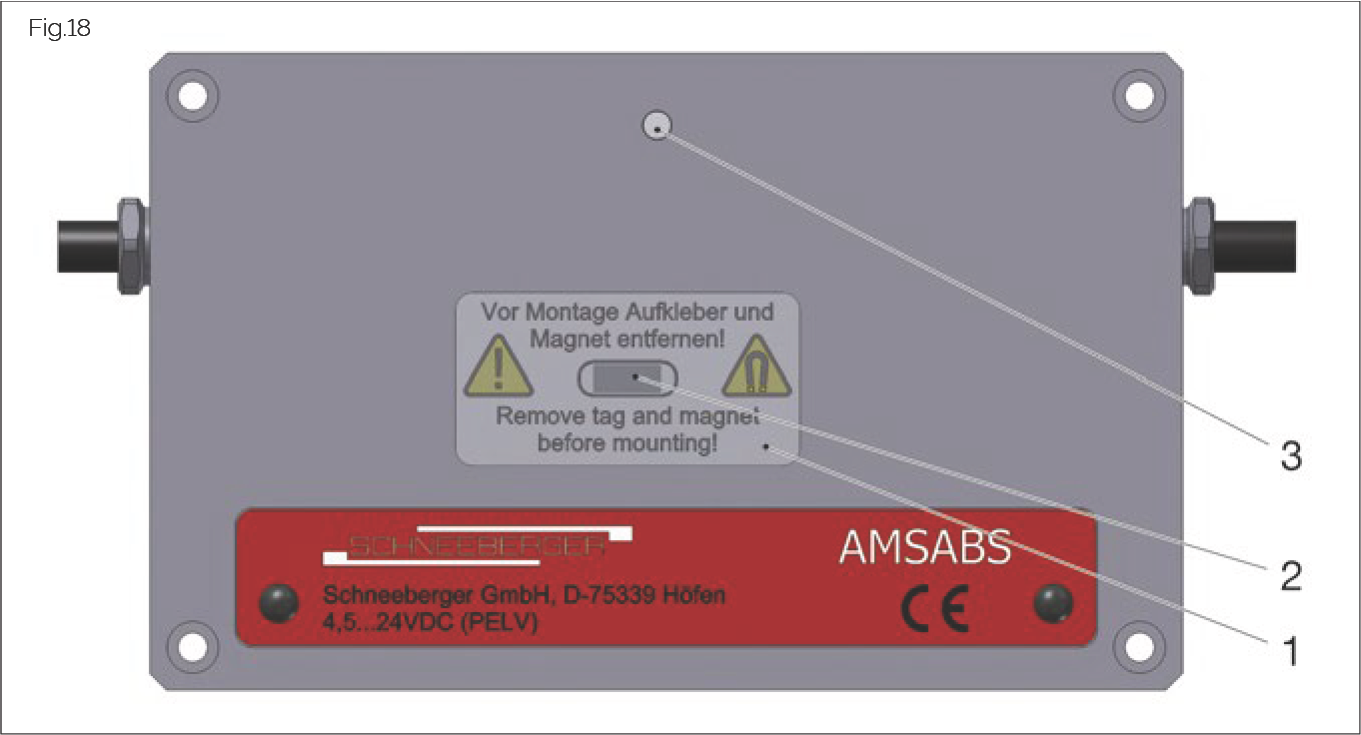

5.7 準備量測系統安裝
絕對式量測系統具有整合的電池輔助電源，確保即使控制器關閉也能保留位置資訊。
量測系統準備如下：
- 開箱
- 從外殼上取下蓋板（見 6.5.2「安裝和連接讀頭」）
- 激活電源：
- 從電子外殼上取下激活條及其下方的磁鐵（見圖）
- 安裝讀頭
- 當讀頭參考後，LED 短暫亮起綠色
1 激活條
2 磁鐵
3 LED
