6. 讀頭資訊讀取與程式更新

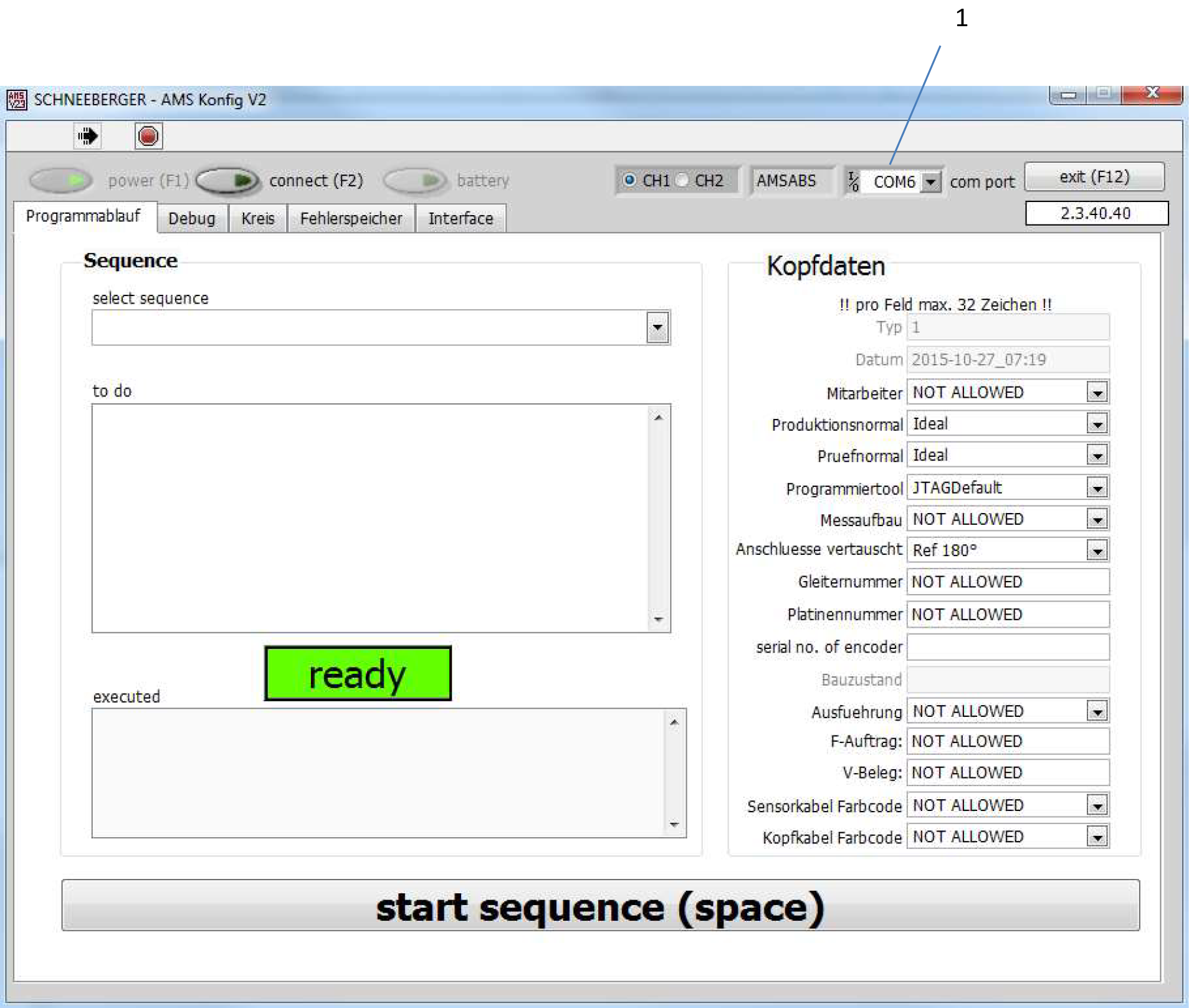

為了讀取資料，必須選擇 Com 介面 (1)。

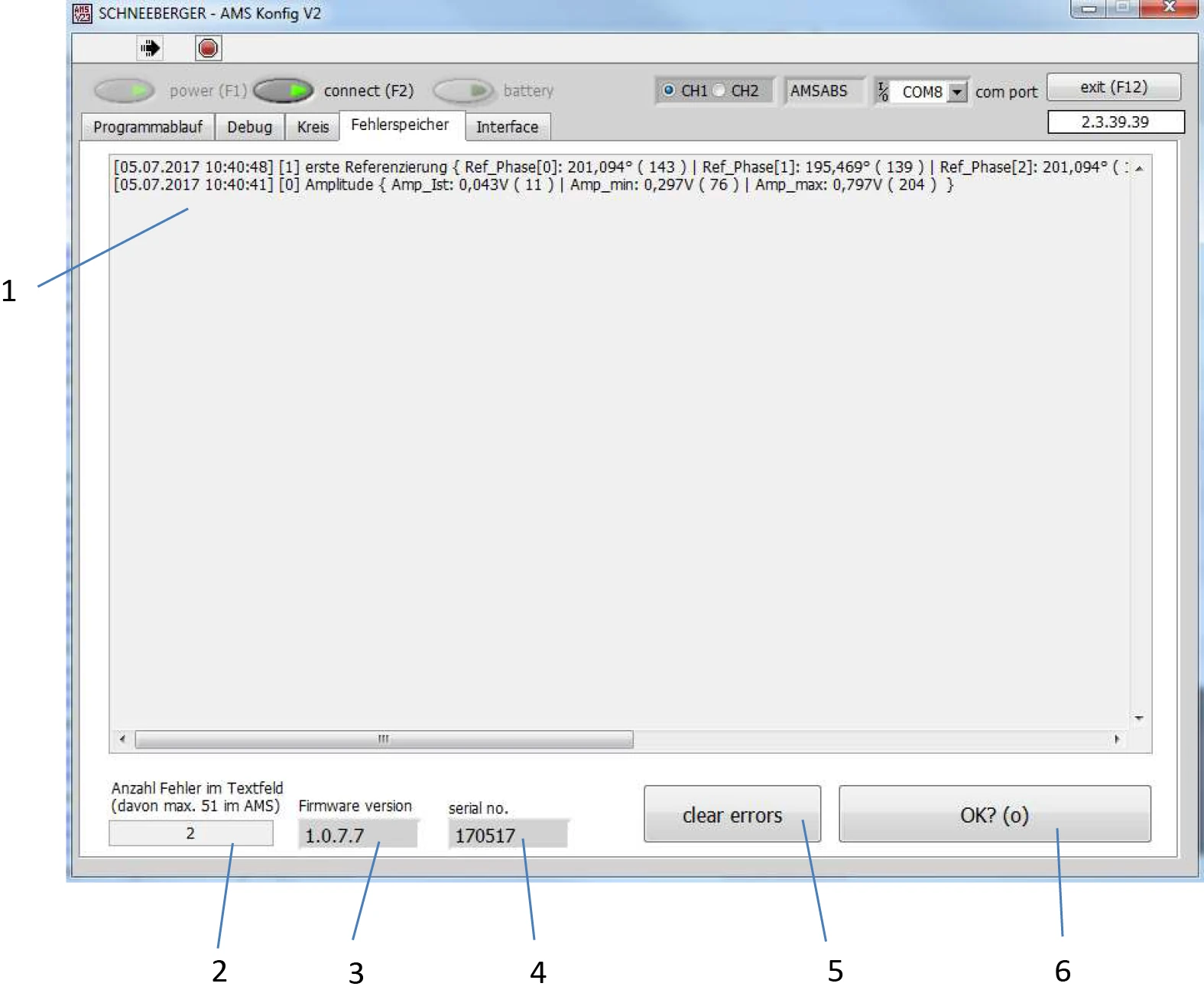

點擊 Error Memory 分頁。對於程式版本 1.0.7.7 及更早版本，條目 (1) 以當前日期標記。

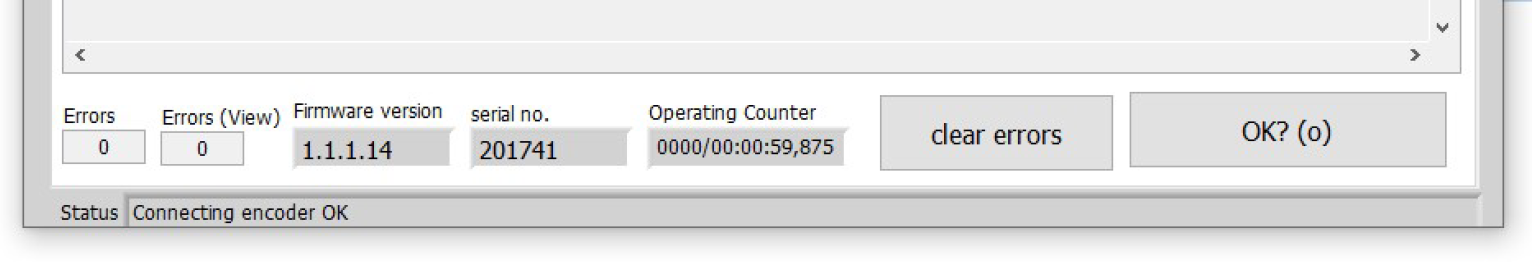

從版本 1.1.1.14 開始，每個錯誤條目會顯示一個運行計數器。資訊以天/小時、分鐘、秒的格式顯示。

最近記錄的事件顯示在最上方。欄位 (2) 顯示錯誤記憶體中的條目數量。Clear Errors 按鈕 (5) 可刪除條目。透過按鈕 (6) 可匯出記錄。

記憶體中的條目可以選取並複製為文字。

欄位 (4) 顯示量測系統的序號，欄位 (3) 顯示程式版本。

介面分頁中列出的限值會被持續監控，超過限值時會記錄至錯誤記憶體。

讀頭安裝在導軌上時，會發出首次參考訊息。

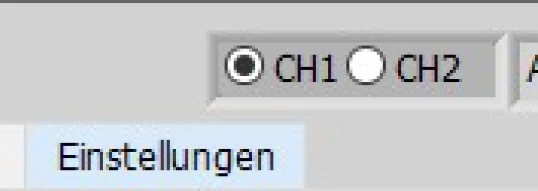

特殊功能：對於 Drive Cliq 介面的讀頭，通道 1 和通道 2 有各自獨立的錯誤記錄。可透過點擊 CH1 或 CH2 進行切換。

編號	訊息	說明
1	First Reference	讀頭安裝至導軌時的組裝訊息
2	New Reference	發現新的參考標記（項目 1 的後續訊息）
3	Battery	電池錯誤，需更換電池。錯誤訊息會發送至控制器
4	Sensorvoltage	可能出現振幅錯誤，感測器與標尺的距離不理想。不會發送錯誤訊息至控制器
5	No Scale	讀頭未偵測到導軌訊號。錯誤訊息會發送至控制器
6	Amplitude	振幅錯誤。錯誤訊息會發送至控制器
7	Absolutposition	絕對軌道出現錯誤。錯誤訊息會發送至控制器

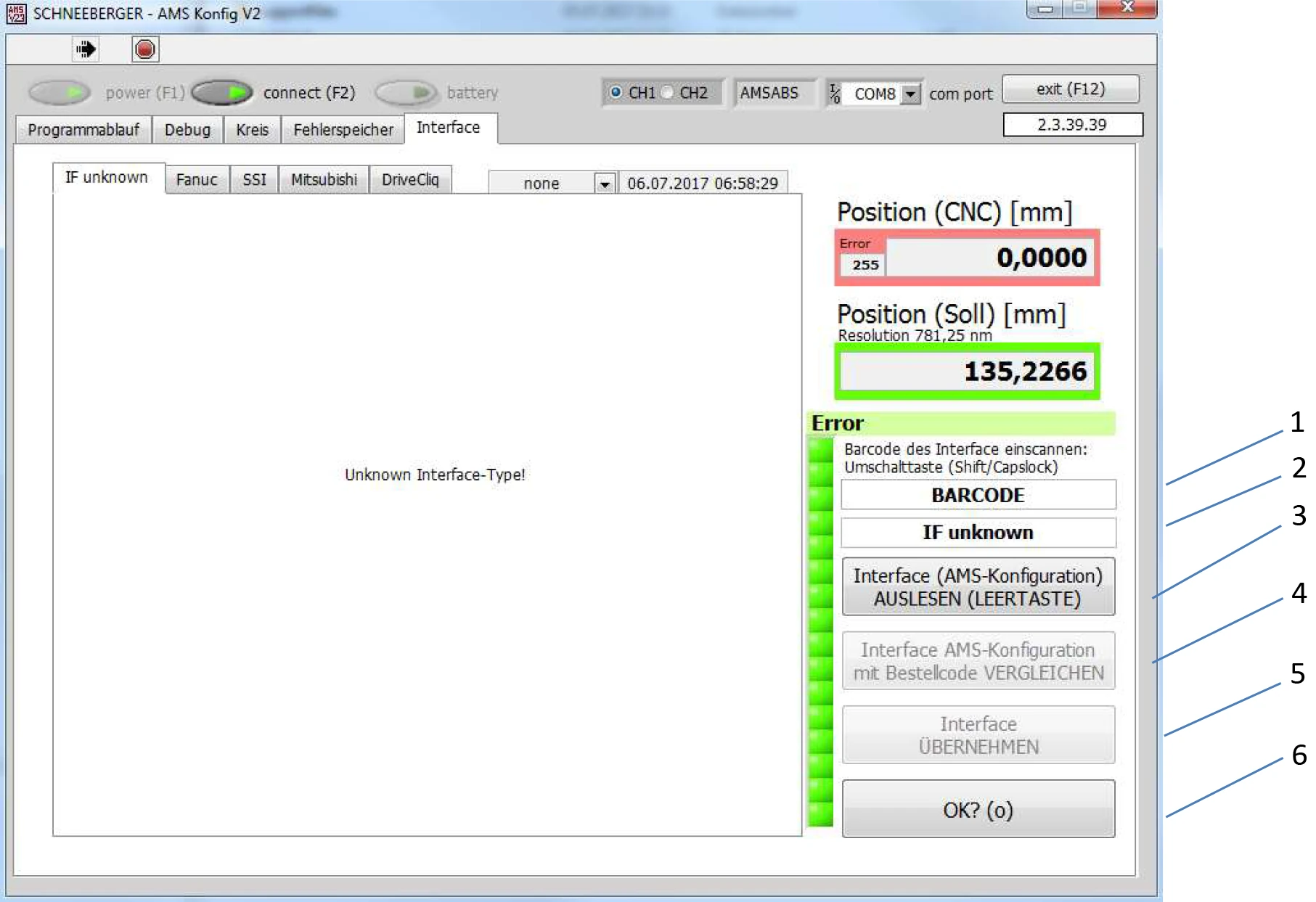

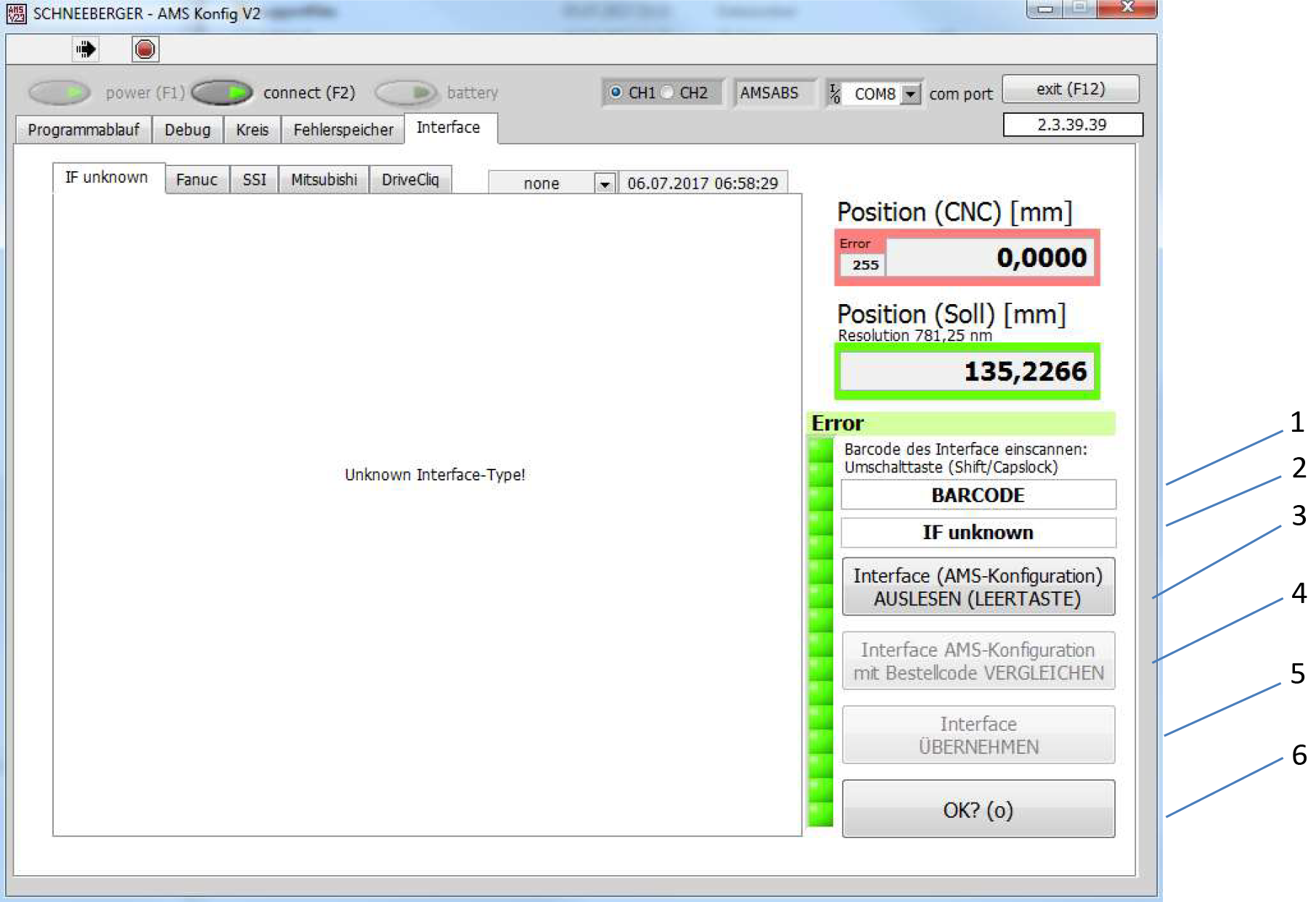

在此介面中，您可以查詢或變更已設定的介面，以及讀取量測系統的當前位置（綠色框線欄位）。

透過 OK 按鈕 (6) 可跳轉至程式流程分頁。

欄位 1、4 的功能已停用。

按下 Interface 按鈕 (3) 後，畫面會切換並顯示介面設定。

欄位 2 顯示當前介面。

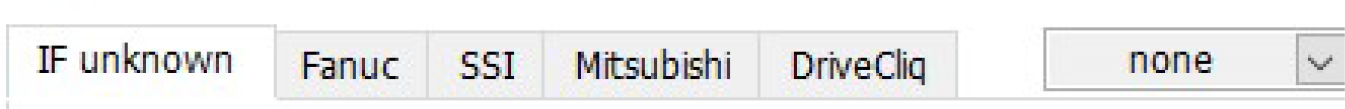

在此行中可以選擇所需的介面。

選擇所需的設定後，按下 Interface apply (5)。

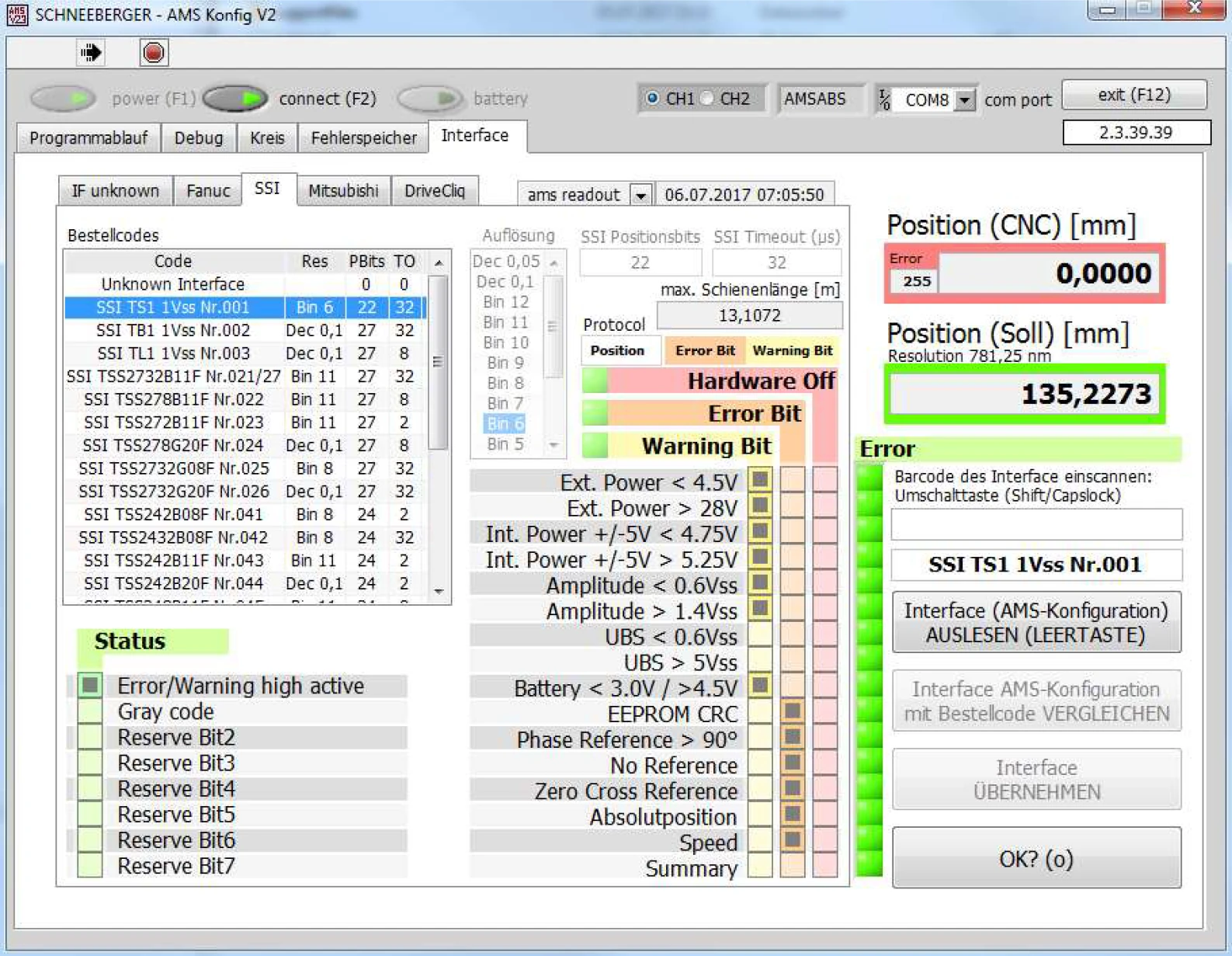

此範例中使用的 TS1 介面適用於 Siemens solution line 產品，搭配 Siemens 感測器模組 SME 或 SMC。

也可讀取錯誤記憶體中的記錄連結，以及錯誤/警告位元轉發至控制器的狀態。

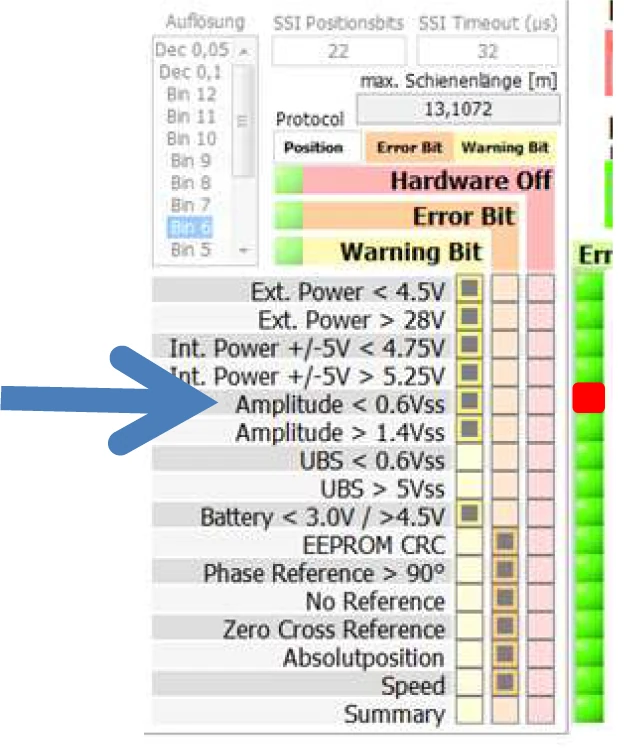

發生振幅錯誤時，錯誤會顯示在錯誤記憶體中，並向控制器發出警告位元。

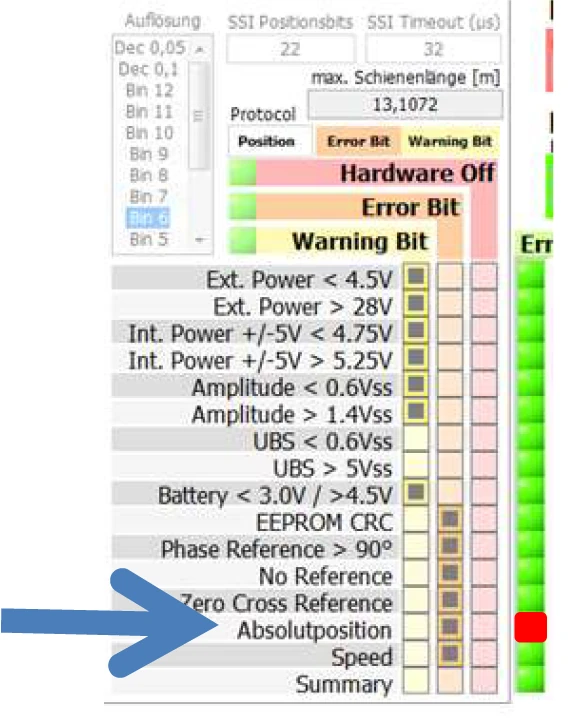

絕對通道發生錯誤時，錯誤會顯示在錯誤記憶體中，並向控制器發出錯誤位元。

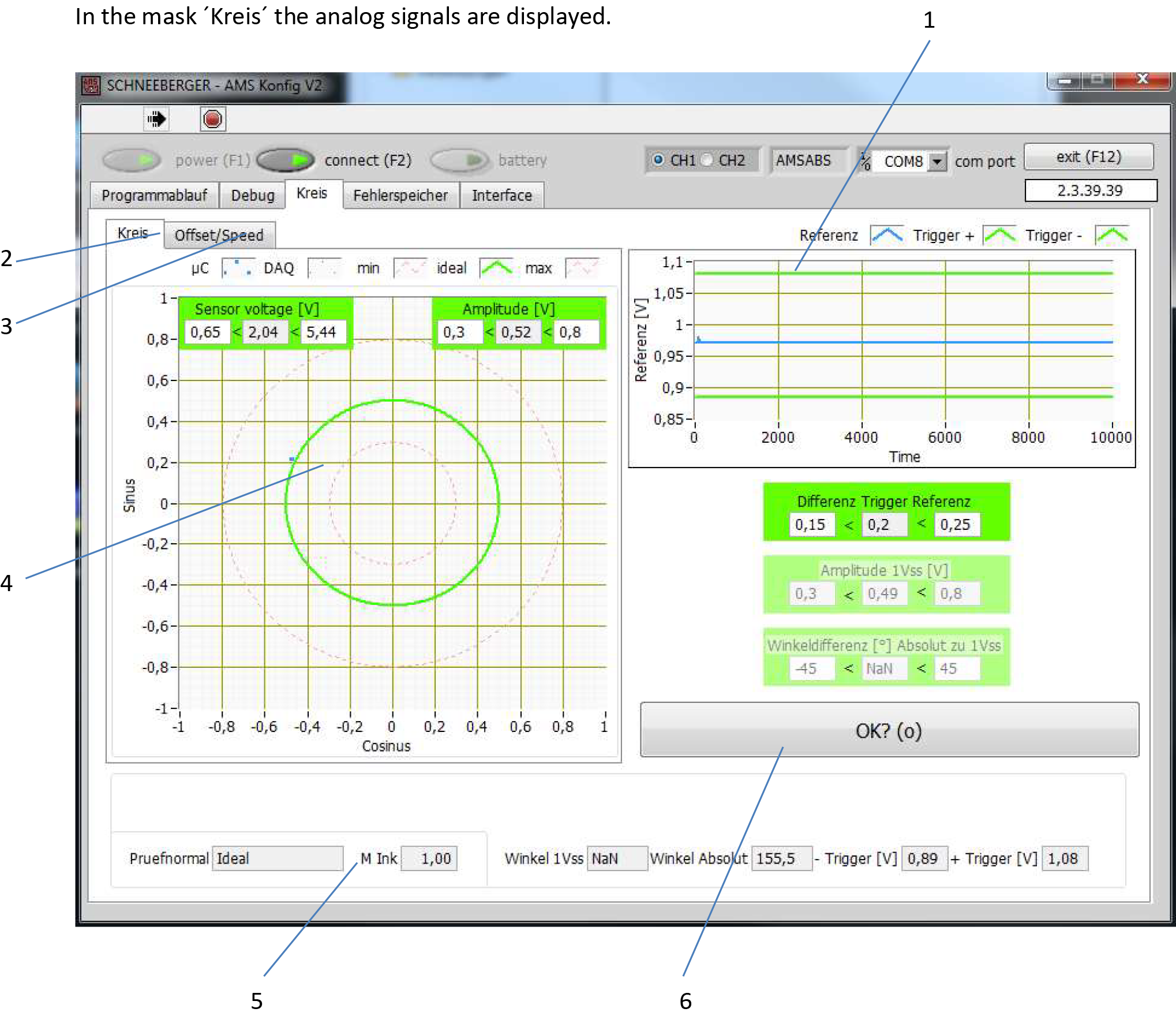

在「Kreis」（圓形）介面中顯示類比訊號。

靜止狀態下，正弦和餘弦的當前量測值 (4) 顯示為一個點。運動中，量測值沿綠色圓形移動。理想情況下，點應在綠色圓形上移動。

運動中，絕對軌道的類比參考值顯示在欄位 1。

下方的條形欄 (5) 無功能。

透過 OK 按鈕 (6) 可跳轉至「Programmablauf」（程式流程）。

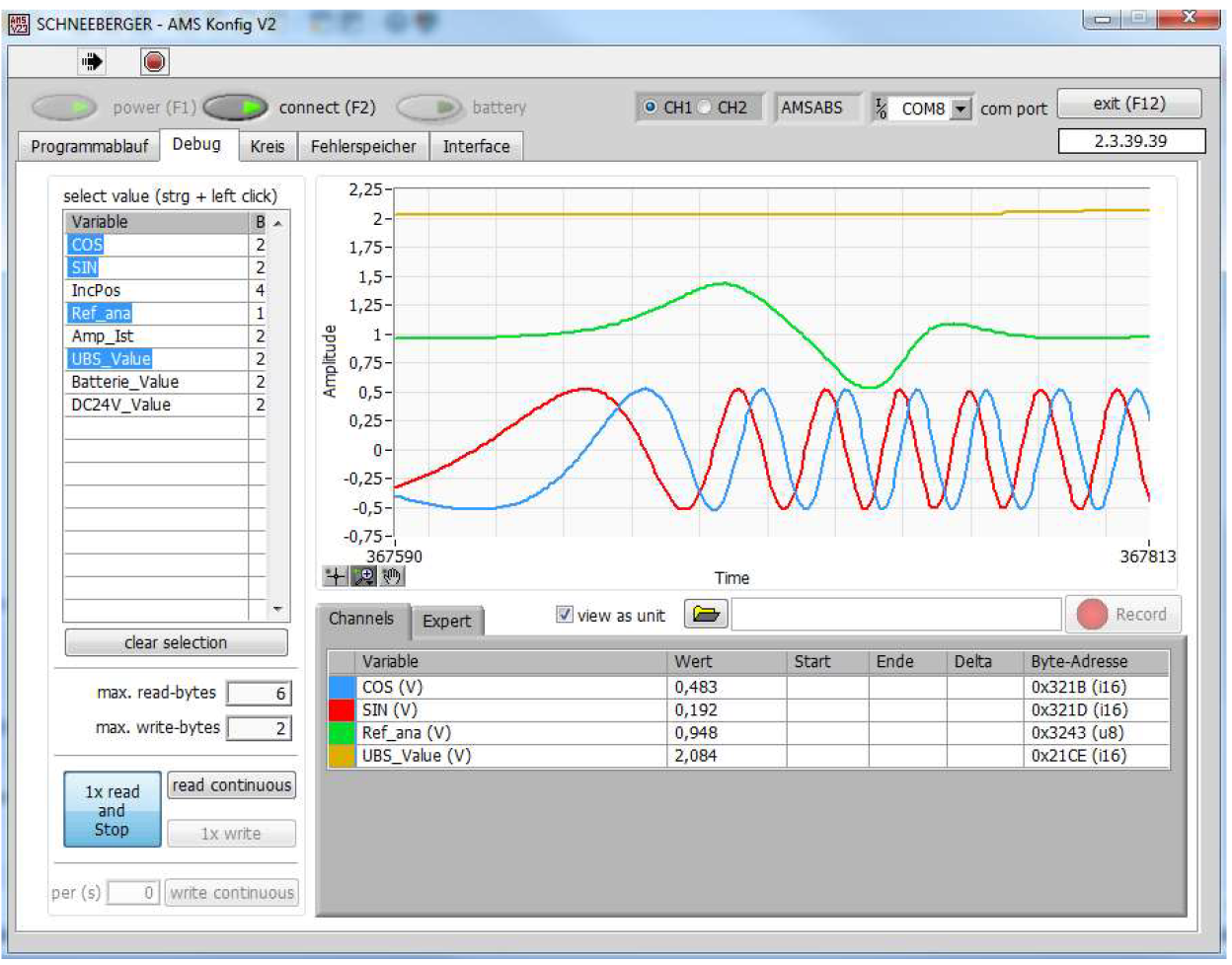

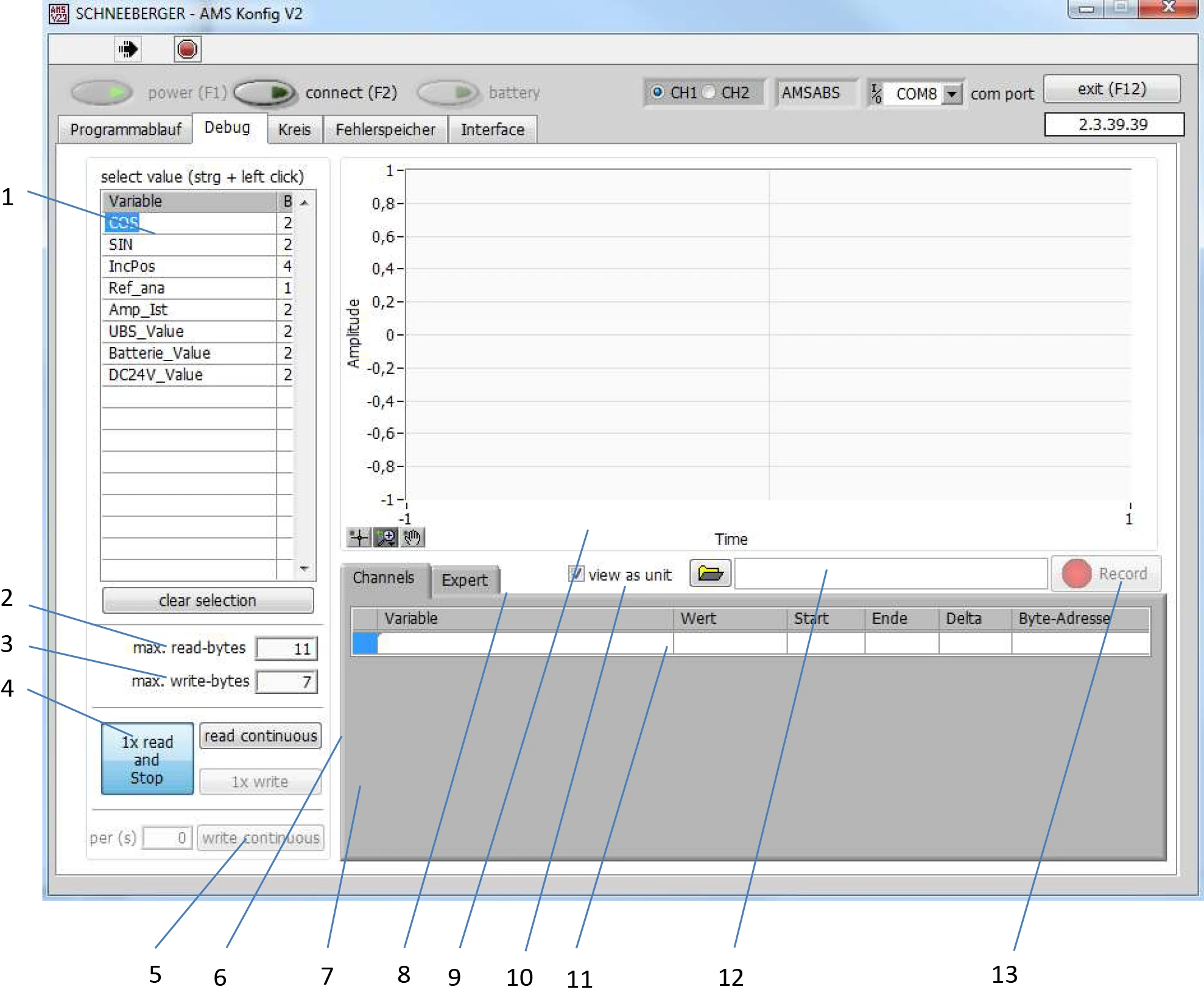

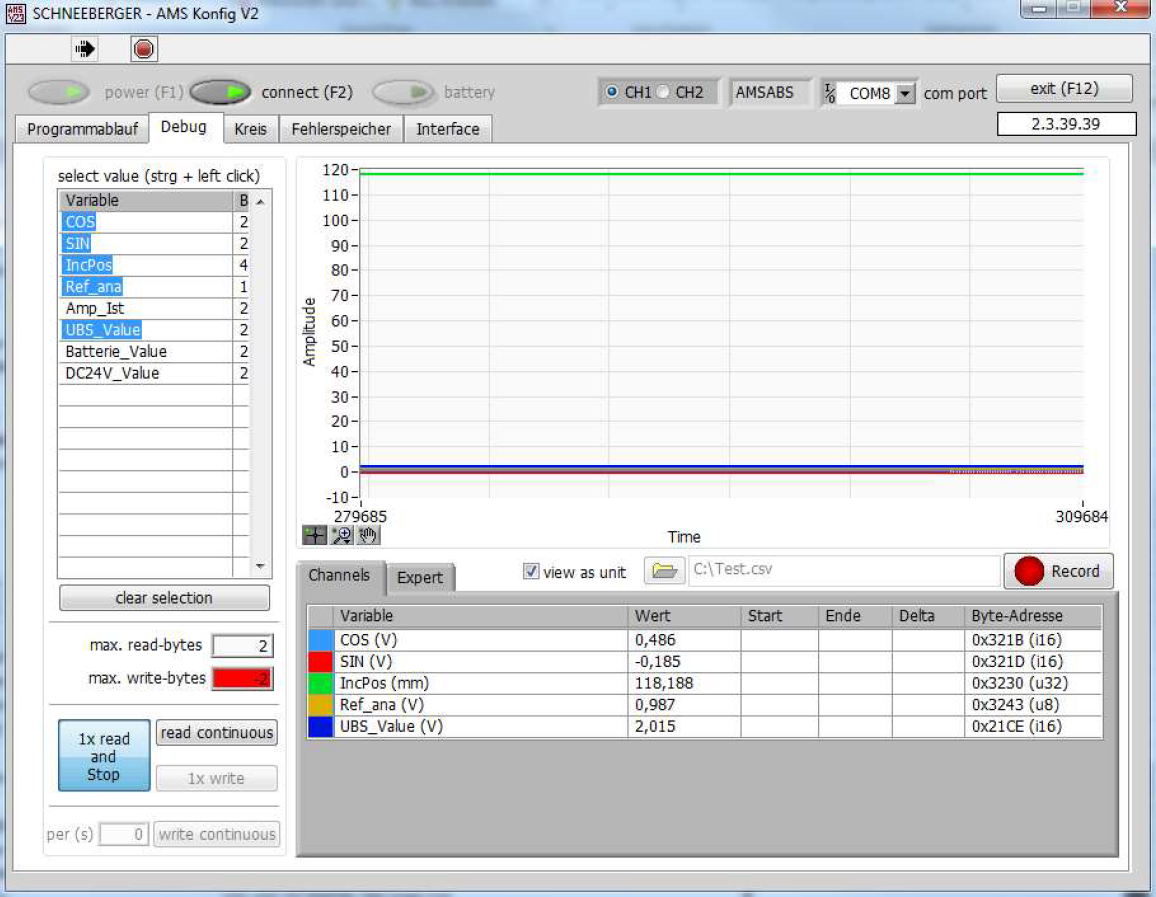

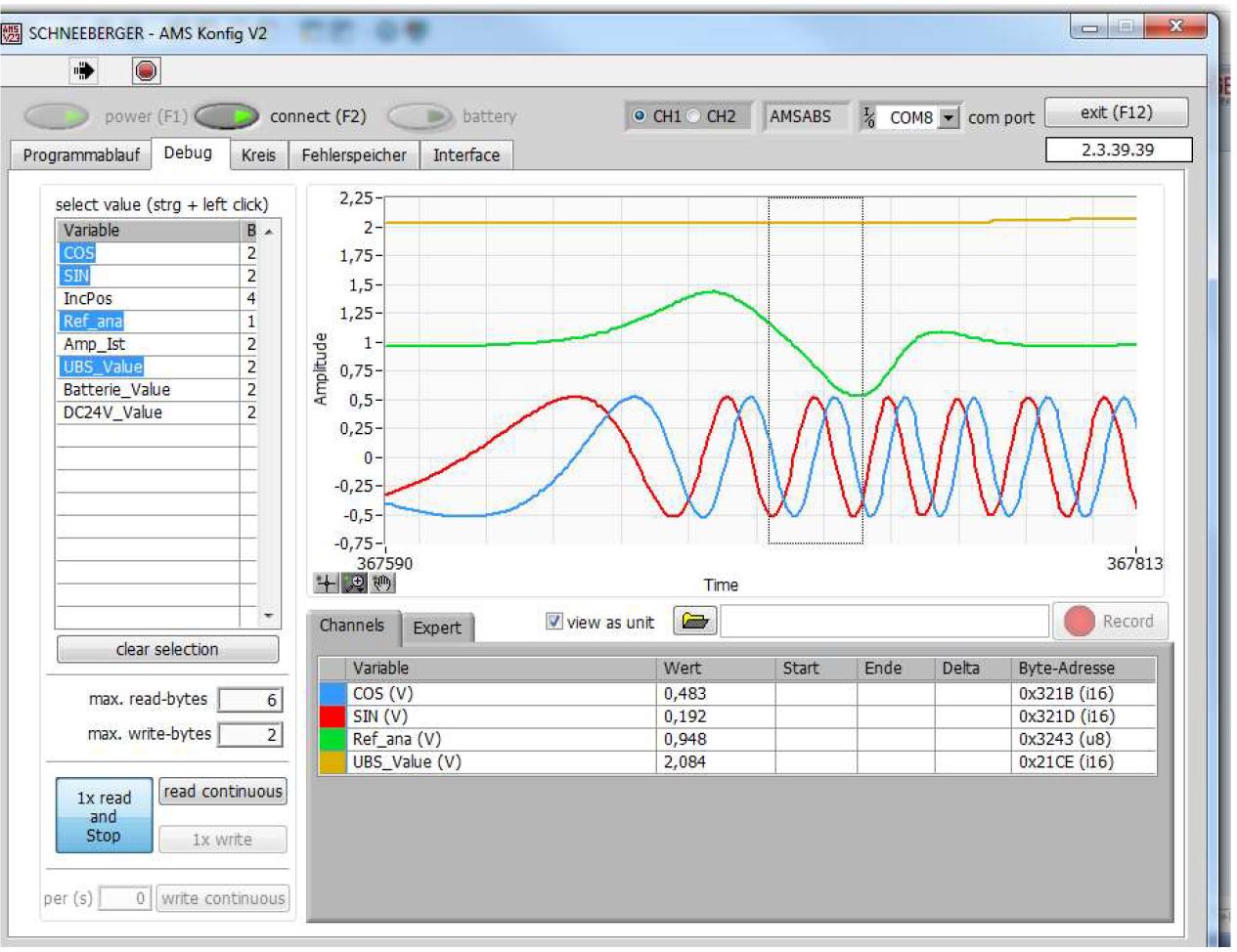

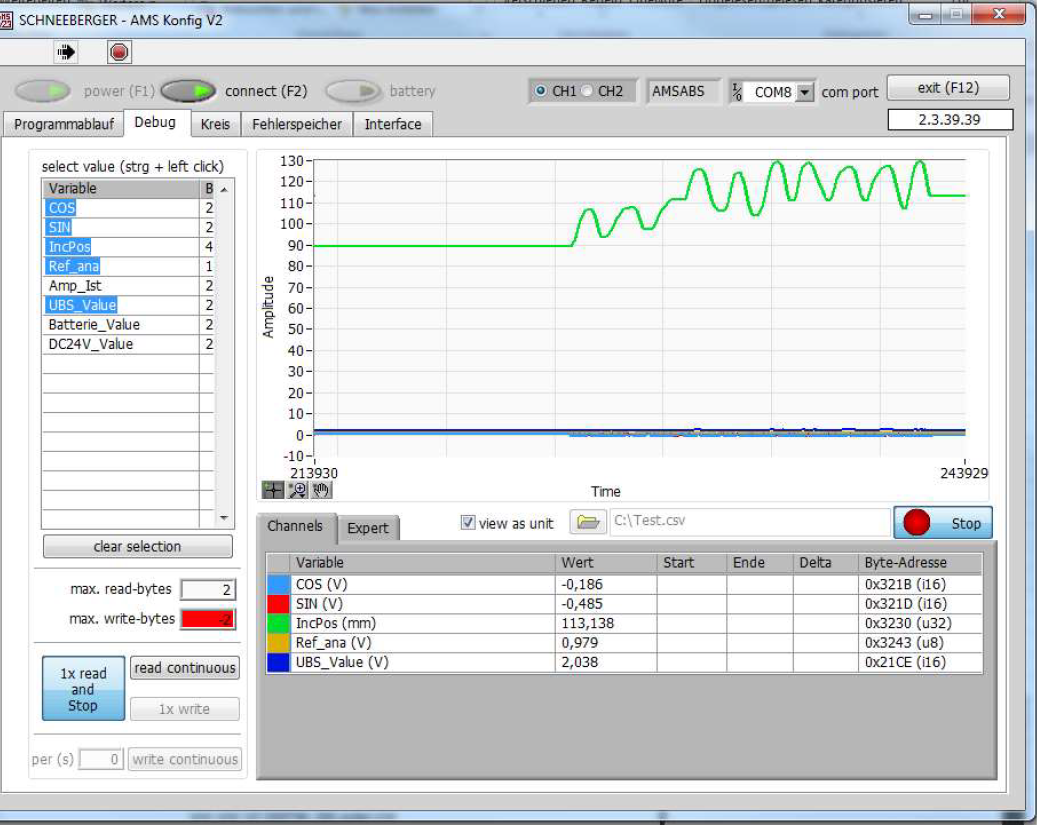

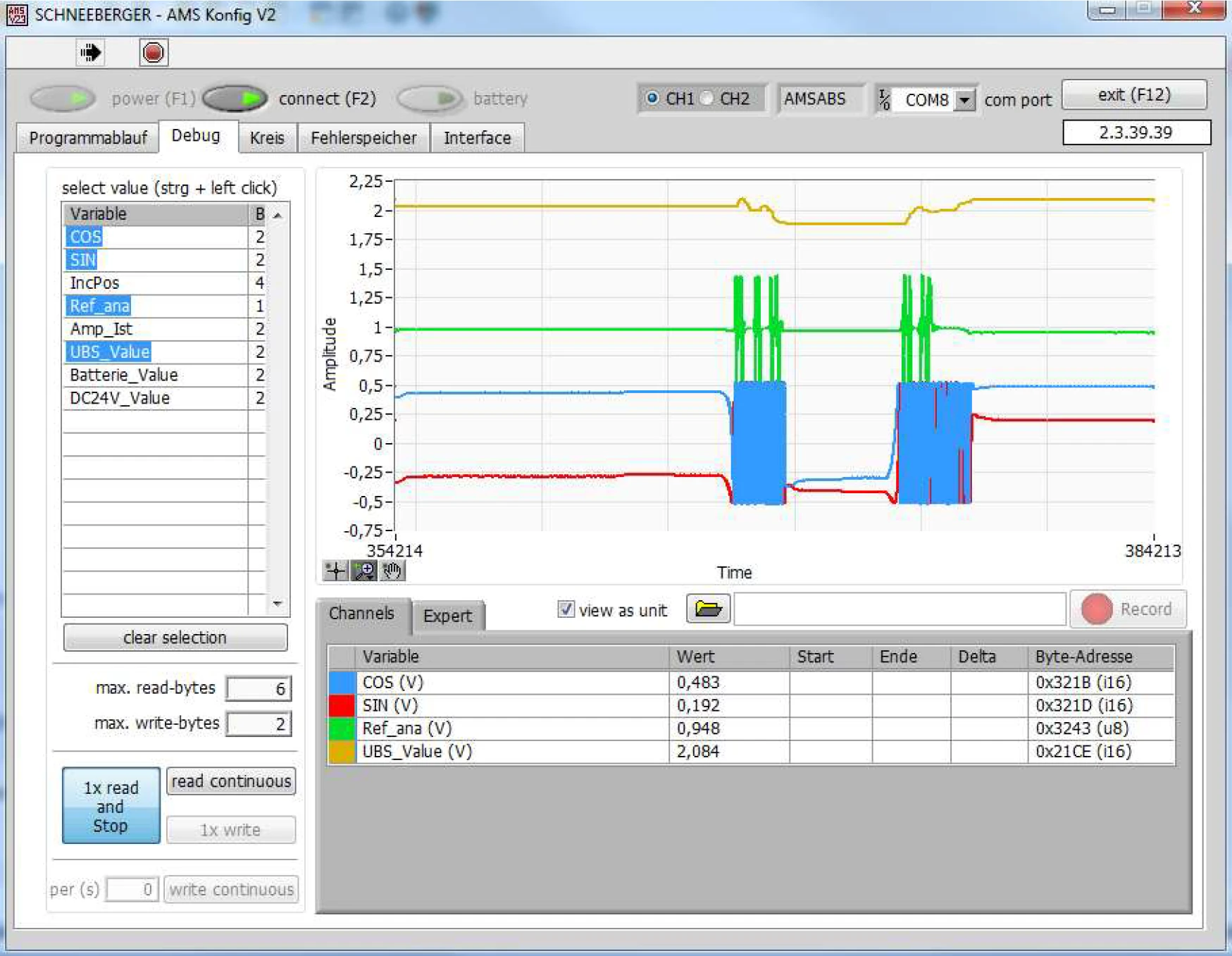

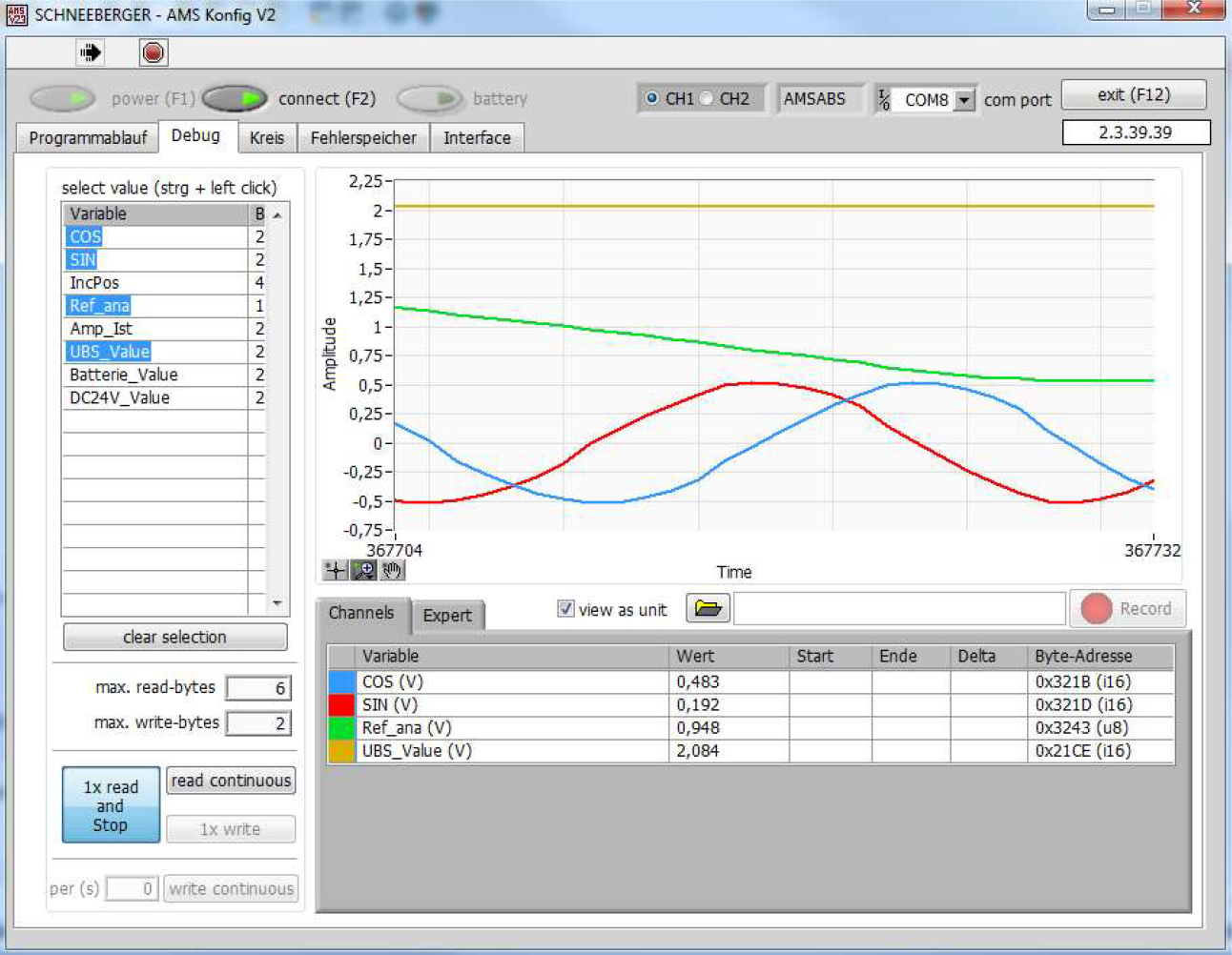

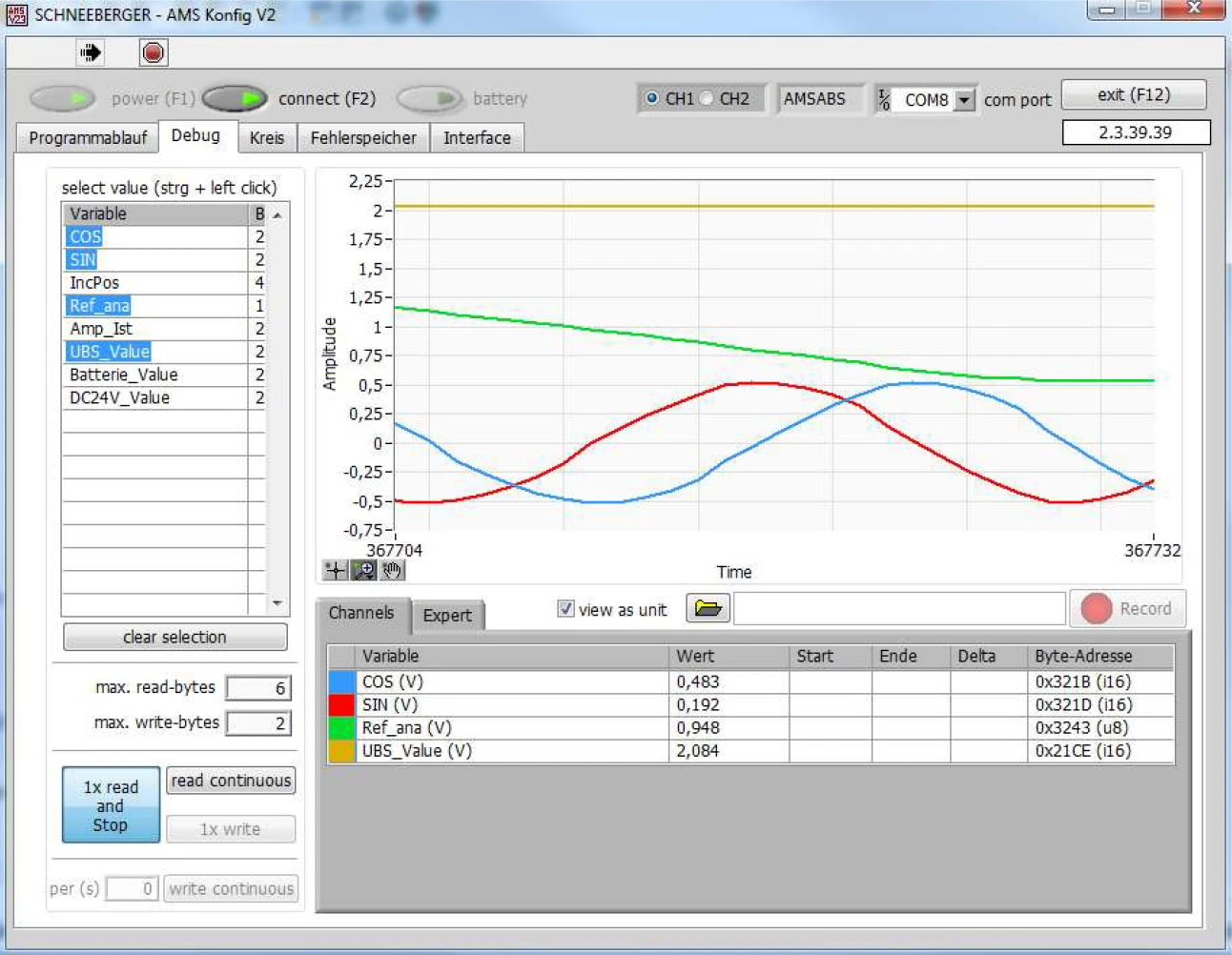

Debug 分頁配備了示波器功能。在欄位 (1) 中可選擇所需的變數。
