規格說明
齒條類型 壓力角 α=20° 研磨，軟質或硬化
品質等級 Q4（符合 DIN 3962, 3963, 3967）
外表面 四面研磨
公差規格
| 參數 | 規格 |
|---|---|
| 單一節距誤差 fp（模數 ≤ 3） | 0.003 mm |
| 單一節距誤差 fp（模數 > 3） | 0.004 mm |
| 累積節距誤差 Fp | 累計偏差 |
| 1000 mm 長度的累積節距誤差 | 0.015 mm |

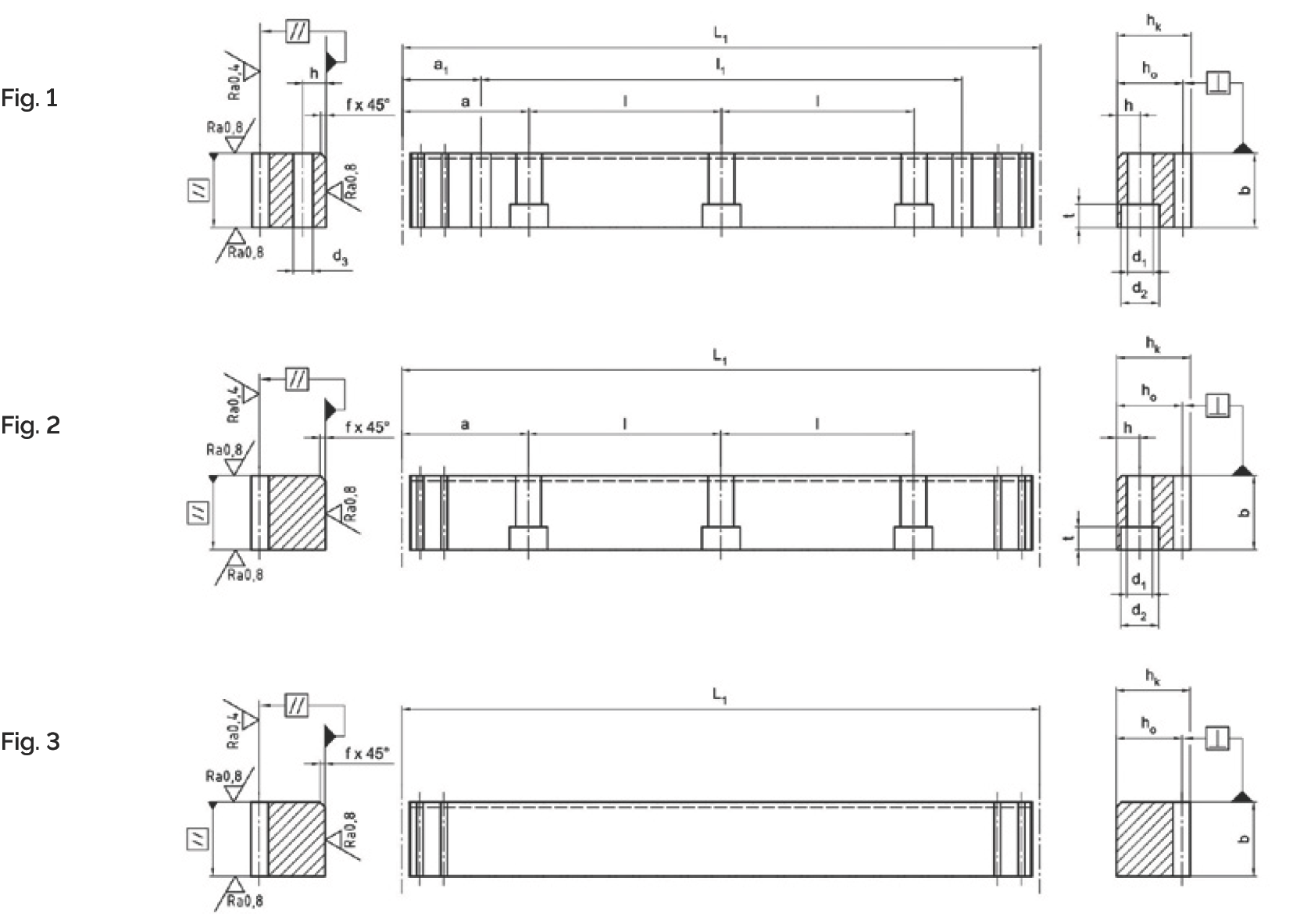

圖示
標準尺寸表
| 型號 | m | p (mm) | L1 (mm) | b (mm) | hk (mm) | ho (mm) | 重量 (kg) |
|---|---|---|---|---|---|---|---|
| ZST M2 - 24x24x1000 -G | 2 | 6.28 | 1000.0 | 24 | 24 | 22 | 4.1 |
| ZST M2 - 24x24x2000 -G | 2 | 6.28 | 2000.0 | 24 | 24 | 22 | 8.2 |
| MST M2 - 24x24x200 -GL | 2 | 6.28 | 200.0 | 24 | 24 | 22 | 0.8 |
| ZST M3 - 29x29x1000 -G | 3 | 9.42 | 1000.0 | 29 | 29 | 26 | 5.9 |
| ZST M3 - 29x29x2000 -G | 3 | 9.42 | 2000.0 | 29 | 29 | 26 | 11.8 |
| MST M3 - 29x29x200 -GL | 3 | 9.42 | 200.0 | 29 | 29 | 26 | 1.2 |
| ZST M4 - 39x39x1000 -G | 4 | 12.57 | 1000.0 | 39 | 39 | 35 | 10.7 |
| ZST M4 - 39x39x2000 -G | 4 | 12.57 | 2000.0 | 39 | 39 | 35 | 21.4 |
| ZST M5 - 49x39x1000 -G | 5 | 15.71 | 1000.0 | 49 | 39 | 34 | 13.0 |
| ZST M5 - 49x39x2000 -G | 5 | 15.71 | 2000.0 | 49 | 39 | 34 | 26.0 |
| ZST M6 - 59x49x1000 -G | 6 | 18.85 | 1000.0 | 59 | 49 | 43 | 18.1 |
| ZST M6 - 59x49x2000 -G | 6 | 18.85 | 2000.0 | 59 | 49 | 43 | 36.2 |
| ZST M8 - 79x79x1000 -G | 8 | 25.13 | 1000.0 | 79 | 79 | 71 | 44.3 |
| ZST M8 - 79x79x2000 -G | 8 | 25.13 | 2000.0 | 79 | 79 | 71 | 88.6 |
| ZST M10 - 99x99x1000 -G | 10 | 31.42 | 1000.0 | 99 | 99 | 89 | 68.7 |
| ZST M10 - 99x99x2000 -G | 10 | 31.42 | 2000.0 | 99 | 99 | 89 | 137.4 |
| ZST M12 - 120x120x1000 -G | 12 | 37.70 | 1000.0 | 120 | 120 | 108 | 111.0 |
符號說明
- m - 模數
- p - 節距 (mm)
- L1 - 齒條總長度 (mm)
- b - 齒條寬度 (mm)
- hk - 齒條高度 (mm)
- ho - 齒頂高 (mm)
- ZST - 標準齒條（帶固定孔）
- MST - 短齒條（無固定孔）
- -G - 直齒
- -GL - 短齒條直齒
