產品總覽

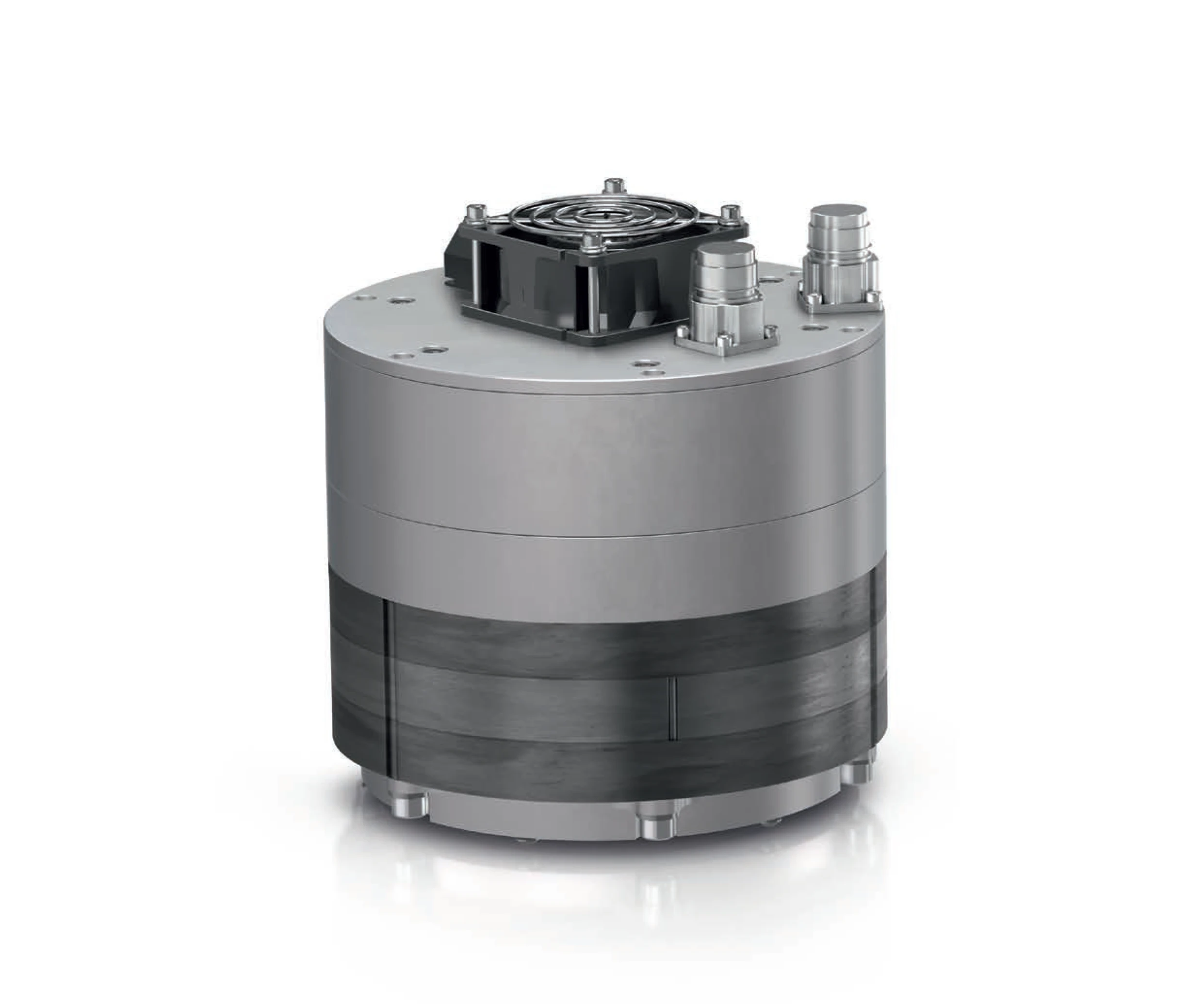

在電子製造（productronics）及自動化等產業中，對動態性能、可用性及使用壽命的要求持續提升，因此需要完整的驅動系統解決方案。Schaeffler Industrial Drives 推出的旋轉直驅系統 RDDS-20-B，在極小的安裝空間內提供最大性能，壽命極長，且為即裝即用的完整系統，整合馬達、軸承、量測系統及冷卻裝置。
優勢與特點
優勢
- 安裝空間內增加 70% 扭矩
- 每小時可達 60,000 循環
- 最高功率密度
- 緊湊設計
特點
- 整合式主動風冷
- 運動部件與量測系統的防塵保護，確保最高可靠性
- 高動態性能
- 最佳化最小質量慣量
系統資料
| 系統資料 | 符號 | 單位 | RDDS-20-B |
| 尺寸 | Ø x H | mm | 156 x 165.5 |
| 總質量 | m | kg | 9.8 |
| 鎖固方式 | | | 底板 |
| 連接方式 | | | 插頭 |
| 質量慣性矩 | J | kgm² | 2.11 x 10-3 |
| 軸向跳動 | | µm | ±10 |
| 徑向跳動 | | µm | ±10 |
| 重複精度（雙向） | | µm | 3 |
| 極限轉速 | nmax | rpm | 600 |
系統組件
| 系統組件 | 符號 | 單位 | RDDS-20-B |
| 軸承 | | | 滾珠軸承 |
| 量測系統 | | | 旋轉式 · 光學 · 增量式 |
| – 解析度 | | | 1634 Increments |
| – 介面 | | | 1 Vpp (sin/cos) and BiSS C 25 Bit |
| – 參考標記 | | | 1 |
| 冷卻系統 | | | 主動風冷（整合式），24 VDC |
馬達規格：RI11-3P-89x50-Z0
| 馬達：RI11-3P-89x50-Z0 | 符號 | 單位 | RDDS-20-B |
| 極限扭矩 (1 s) at Iu | Tu | Nm | 59.3 |
| 峰值扭矩（飽和範圍）at Ip | Tp | Nm | 53.7 |
| 峰值扭矩（線性範圍）at Ipl | Tpl | Nm | 38.1 |
| 持續扭矩（主動冷卻） | Tcw | Nm | 24.8 |
| 馬達常數 (25 °C) | km | N/√W | 1.57 |
| 極限電流 (1 s) | Iu | Arms | 25.2 |
| 峰值電流（飽和範圍） | Ip | Arms | 20.2 |
| 峰值電流（線性範圍） | Ipl | Arms | 12.3 |
| 持續電流（主動冷卻） | Icw | Arms | 8.0 |
| DC 母線電壓 | UDCL | V | 360 |
| 最大容許 DC 母線電壓 | UDCL max | V | 600 |

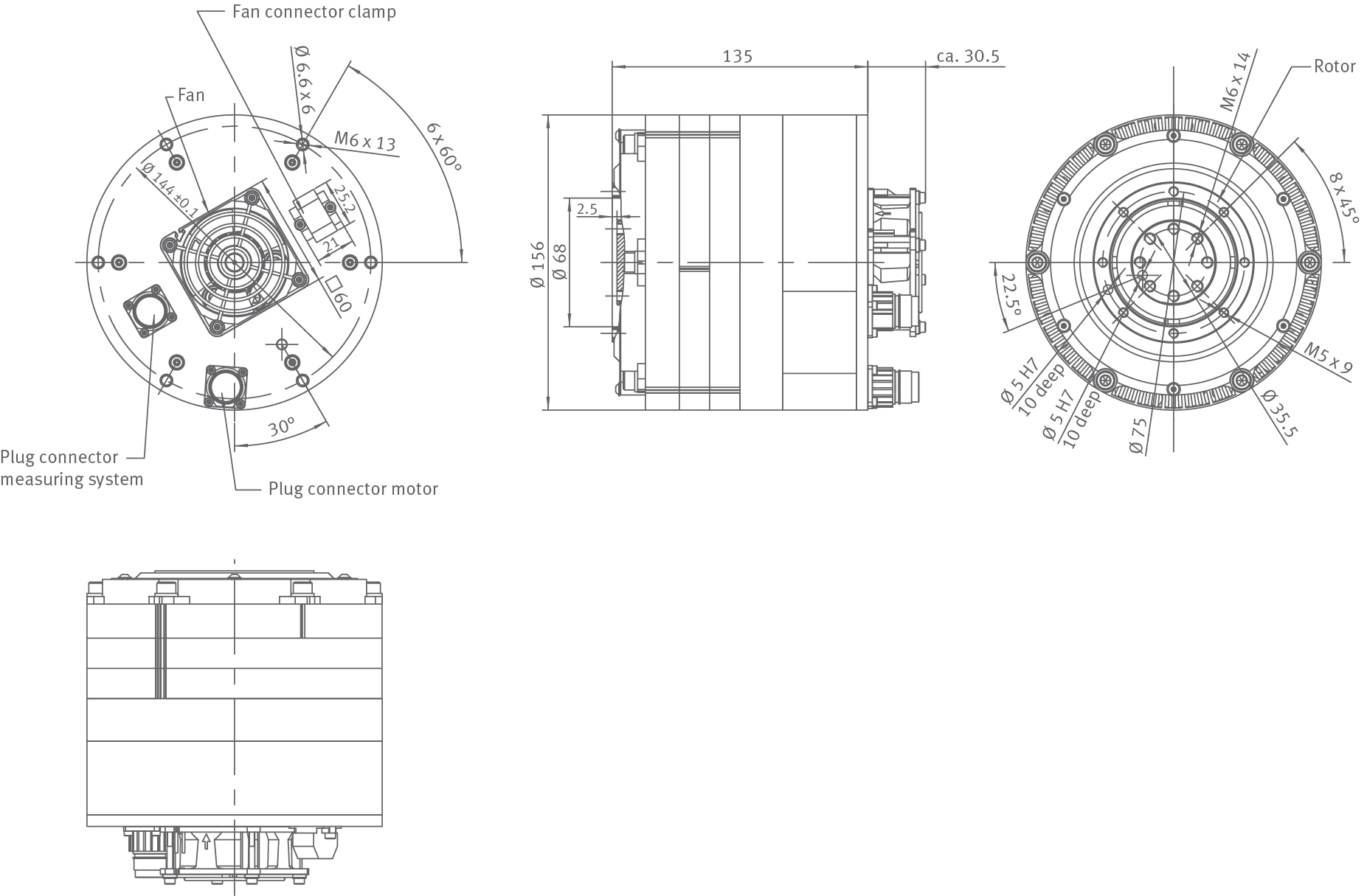

尺寸圖
