3 導軌的安裝與調整指南
3.1 安裝準備
3.1.1 所需工具與設備
- 固定螺絲
- 扭矩扳手
- 靜電防護（ESD）套件
- 油石
- 清潔材料
3.1.2 定位面準備
- 檢查工具機和安裝板的定位面形狀和位置精度
- 徹底清潔所有定位面。用油石去除毛刺和表面不平整
- 用乾淨的布清潔導軌和滑塊的定位面和支撐面
- 在定位面和支撐面上輕微塗油
注意
清潔時請使用白電油或酒精。請勿使用硝基稀釋劑或丙酮，因為它們可能會損壞量測系統。
切勿使用壓縮空氣！

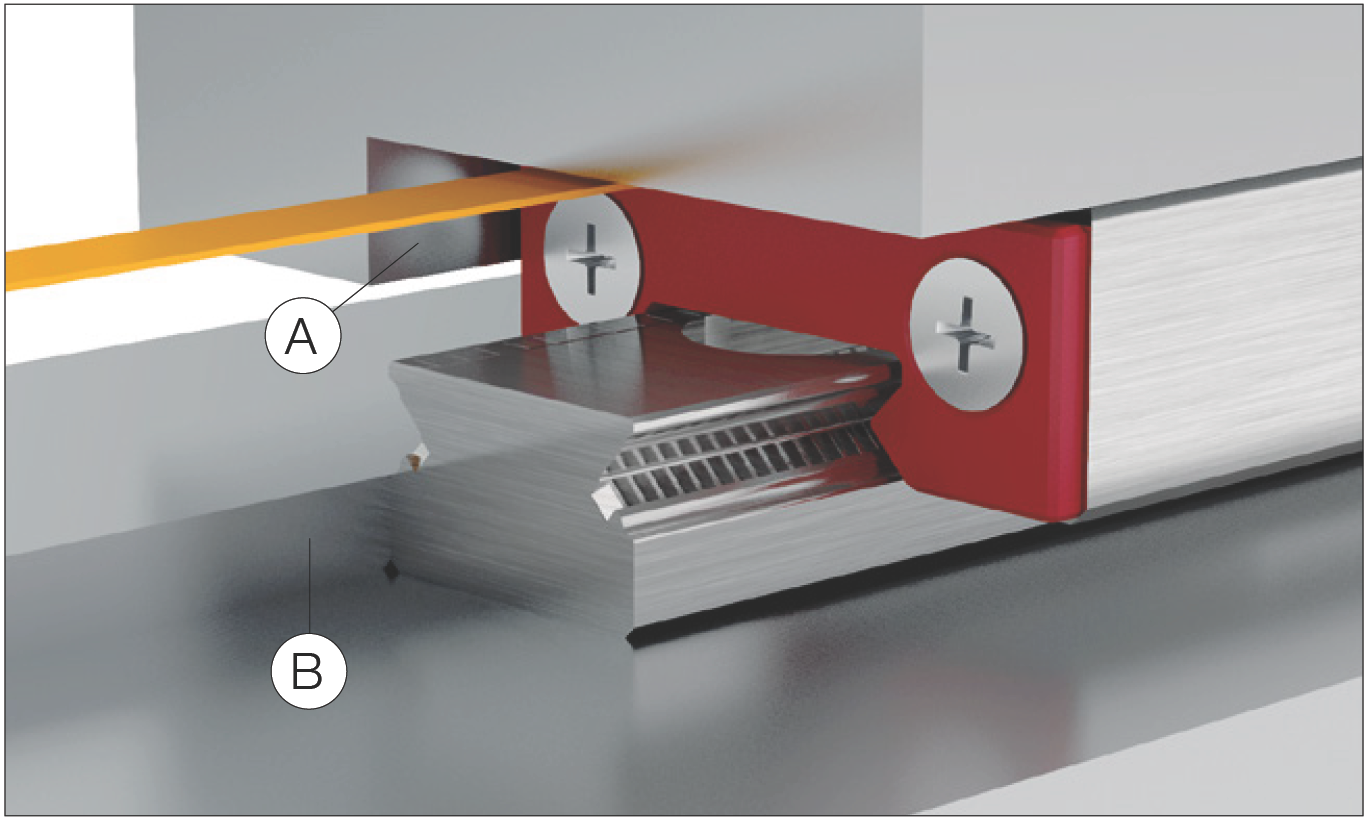

定位面
A 安裝板上滑塊的參考面
B 工具機上導軌的參考面（導軌兩側均可用作定位面）
3.2 導軌安裝
- 安裝前，導軌、工具機、安裝板和固定螺絲必須全部處於室溫。
- MINISLIDE MSQscale 感測器是易受靜電影響的元件，以 ESD 防護包裝交付。為確保感測器持續受到保護，在安裝 MINISLIDE MSQscale 導軌期間不應拆除 ESD 防護包裝。
- 始終使用扭矩扳手擰緊固定螺絲。鎖緊扭矩請參見第 3.2.1 節。
- 對於較長的導軌，從導軌中間開始交替擰緊固定螺絲。
- 始終將導軌的定位面壓靠在工具機的定位面上。導軌可以在兩側定位，滑塊的定位側位於帶有公司標誌／型號標識的滑塊側面的對面。
- 螺絲可以通過滑塊上的開口插入並擰緊。
3.2.1 固定螺絲的鎖緊扭矩
建議的扭矩值可在下表中找到。這些值適用於塗油螺絲。
使用含 MoS2 的油脂時，摩擦係數可降低一半。相應的扭矩值應減半。
下表顯示了強度等級 12.9（摩擦係數 0.125）和強度等級 A2-70（摩擦係數 0.2）的固定螺絲的扭矩值（符合 DIN 912）：
| 螺紋規格 | 鎖緊扭矩（Ncm） | |
|---|---|---|
| 強度等級 12.9 | 強度等級 A2-70 | |
| M1.6 | 28 | 20 |
| M2 | 60 | 30 |
| M3 | 210 | 110 |
| M4 | 500 | 260 |
3.3 尺度刻度清潔
MINISLIDE MSQscale 是一個封閉系統。滑塊內的感測頭和導軌上的尺度刻度都無法完全清潔，通常也不需要。
如果導軌末端的尺度刻度非常髒，可以用乾淨的無絨布擦拭。切勿使用液態清潔產品。（尺度刻度受到薄油脂層的保護膜保護。如果表面被脫脂，這層保護膜將被去除。）
3.4 潤滑
MINISLIDE MSQscale 已在工廠進行潤滑，供貨時即可安裝。無需額外潤滑或清潔。安裝期間請勿對軌道進行脫脂處理。
3.4.1 MINISLIDE 後續潤滑間隔
再潤滑間隔取決於許多因素，包括負載、工作環境、速度等，因此無法計算。因此有必要在較長時間內監控潤滑點。
根據負載情況，工廠初始潤滑可能足以使用數年。
再潤滑時始終使用原始類型的油脂。將潤滑劑塗抹在軌道上。僅使用少量潤滑劑，因為過度潤滑可能導致光學感測器失效。
有關潤滑的更多資訊，請參見 MINISLIDE MSQscale 產品型錄，第 3.3 節「潤滑」。
