尺寸圖（Drawing）

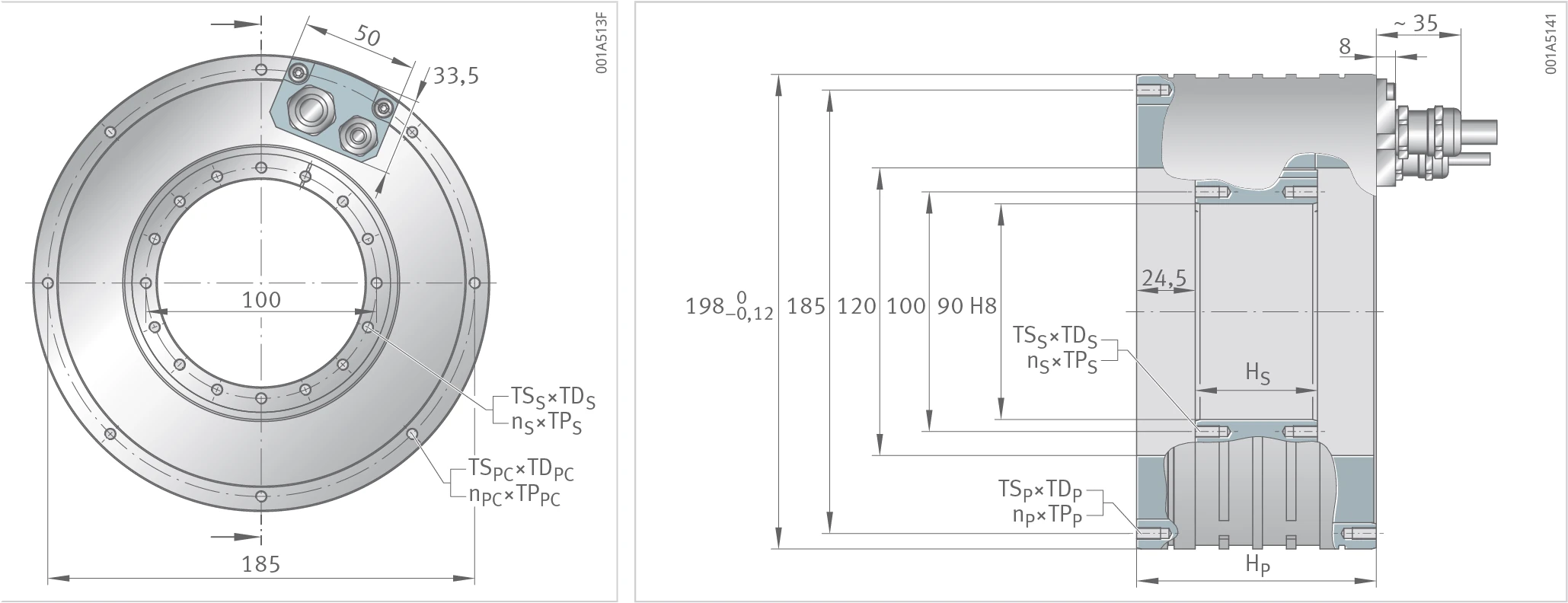

RIB11-3P-120xH 尺寸圖 — 定子（primary part）高度 HP、轉子（secondary part）高度 HS，外徑 185、內徑 90 H8。標注含定子／轉子螺孔分佈（TS×TD、n×TP）與電纜出線位置。
系列說明
RIB 為內轉式（internal running）永磁同步扭矩馬達。定子為水冷疊片鐵芯全封裝結構；轉子為鋼環，永磁體以徑向排列黏貼於鋼環上，鋼環提供磁回路。轉子可由內徑兩側對中，並於端面固定。RIB11-3P-120xH 系列依主動高度（active height）分為 120×25 至 120×150 共 6 種尺寸。
幾何資料（Geometric Data）
數值說明
容差範圍 ±10%。型式中 D×H 代表「有效氣隙直徑 × 主動高度」（單位 mm）。
| 幾何資料 | 符號 | 單位 | 120×25 | 120×50 | 120×75 | 120×100 | 120×125 | 120×150 |
|---|---|---|---|---|---|---|---|---|
| 轉子質量（Mass, secondary part） | mS | kg | 0.9 | 1.7 | 2.6 | 3.4 | 4.3 | 5.1 |
| 定子質量（Mass, primary part） | mP | kg | 7.9 | 10.8 | 13.7 | 17.2 | 20.4 | 23.6 |
| 轉子高度（Height, secondary part） | HS | mm | 26 | 51 | 76 | 101 | 126 | 151 |
| 定子高度（Height, primary part） | HP | mm | 80 | 100 | 120 | 150 | 175 | 200 |
| 轉子螺紋（Thread, secondary part） | TSS×TDS | – | M5×10 | M5×10 | M5×10 | M6×10 | M6×10 | M6×10 |
| 轉子螺紋，數量×節距（number×pitch） | nS×TPS | ° | 16×22.5 | 16×22.5 | 16×22.5 | 16×22.5 | 16×22.5 | 16×22.5 |
| 定子螺紋，電纜側（Thread, primary part, cable side） | TSPC×TDPC | – | M5×10 | M5×10 | M5×10 | M5×10 | M5×10 | M5×10 |
| 定子螺紋，電纜側，數量×節距 | nPC×TPPC | ° | 8×45 | 8×45 | 8×45 | 15×22.5 | 15×22.5 | 15×22.5 |
| 定子螺紋（Thread, primary part） | TSP×TDP | – | M5×10 | M5×10 | M5×10 | M5×10 | M5×10 | M5×10 |
| 定子螺紋，數量×節距 | nP×TPP | ° | 8×45 | 8×45 | 8×45 | 16×22.5 | 16×22.5 | 16×22.5 |
性能資料（Performance Data）
數值說明
容差範圍 ±10%。各欄為「尺寸 × 繞組設計（winding design）」組合，繞組設計代號如 Z0.7、Z1.5、Z1.4、Z2.9。冷卻水進水溫度（nominal feed temperature）+20 °C。
| 性能資料 | 符號 | 單位 | 120×25 Z0.7 | 120×25 Z1.5 | 120×50 Z1.5 | 120×75 Z1.4 | 120×75 Z2.9 | 120×100 Z1.4 | 120×100 Z2.9 | 120×125 Z1.4 | 120×125 Z2.9 | 120×150 Z1.5 | 120×150 Z2.9 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 扭矩（Torques） | |||||||||||||
| 極限扭矩（Ultimate torque） | Tu | Nm | 68 | 68 | 157 | 236 | 236 | 314 | 314 | 393 | 393 | 471 | 471 |
| 峰值扭矩（Peak torque） | Tp | Nm | 62 | 62 | 139 | 208 | 208 | 277 | 277 | 346 | 346 | 416 | 416 |
| 連續扭矩，冷卻（Continuous torque, cooled） | Tcw | Nm | 32 | 32 | 77 | 126 | 126 | 171 | 171 | 219 | 219 | 250 | 264 |
| 連續扭矩，無冷卻（Continuous torque, not cooled） | Tc | Nm | 10 | 10 | 26 | 45 | 45 | 62 | 62 | 80 | 80 | 92 | 98 |
| 零速扭矩，冷卻（Stall torque, cooled） | Tsw | Nm | 25 | 25 | 59 | 97 | 97 | 131 | 131 | 167 | 167 | 191 | 202 |
| 齒槽扭矩（Cogging torque） | Tcog | Nm | 0.21 | 0.21 | 0.42 | 0.63 | 0.63 | 0.84 | 0.84 | 1.05 | 1.05 | 1.26 | 1.26 |
| 轉速（Speeds） | |||||||||||||
| 極限轉速 at Ip eff 與 UDCL | nlp | min⁻¹ | 468 | 1002 | 509 | 298 | 645 | 222 | 494 | 172 | 395 | 154 | 328 |
| 拐點轉速（Knee speed） | nlw | min⁻¹ | 886 | 1843 | 849 | 479 | 1005 | 356 | 758 | 276 | 598 | 260 | 495 |
| 額定轉速 S1，冷卻（Rated speed S1, cooled） | nlwS1 | min⁻¹ | 682 | 682 | 682 | 479 | 682 | 356 | 682 | 276 | 598 | 260 | 495 |
| 電流（Currents） | |||||||||||||
| 有效極限電流（Effective ultimate current） | Iu eff | A | 18 | 36.1 | 36.1 | 32.2 | 64.5 | 32.2 | 64.5 | 32.2 | 64.5 | 36.1 | 64.5 |
| 有效峰值電流（Effective peak current） | Ip eff | A | 14.4 | 28.8 | 28.8 | 25.8 | 51.6 | 25.8 | 51.6 | 25.8 | 51.6 | 28.8 | 51.6 |
| 有效連續電流，冷卻（Effective continuous current, cooled） | Icw eff | A | 6.4 | 12.7 | 14.1 | 13.7 | 27.5 | 13.9 | 27.9 | 14.3 | 28.6 | 15.2 | 28.8 |
| 有效連續電流，無冷卻（Effective continuous current, not cooled） | Ic eff | A | 1.9 | 3.7 | 4.7 | 4.8 | 9.6 | 5 | 10 | 5.1 | 10.2 | 5.5 | 10.4 |
| 有效零速電流，冷卻（Effective stall current, cooled） | Isw eff | A | 4.8 | 9.6 | 10.6 | 10.3 | 20.6 | 10.5 | 20.9 | 10.7 | 21.4 | 11.4 | 21.6 |
| 功率損耗（Power losses） | |||||||||||||
| 功率損耗 at Tp | Plp | W | 2472 | 2472 | 3794 | 4425 | 4425 | 5454 | 5454 | 6483 | 6483 | 8393 | 7512 |
| 功率損耗 at Tcw | Plw | W | 651 | 651 | 1222 | 1697 | 1697 | 2153 | 2153 | 2688 | 2688 | 3158 | 3158 |
| 功率損耗 at Tc | Plc | W | 41 | 41 | 102 | 153 | 153 | 205 | 205 | 256 | 256 | 307 | 307 |
| 電氣特性值（Electrical characteristic values） | |||||||||||||
| 直流匯流排電壓（DC link voltage） | UDCL | V | 600 | 600 | 600 | 600 | 600 | 600 | 600 | 600 | 600 | 600 | 600 |
| 電阻，相對相（Electrical resistance, phase to phase） | R20 | Ω | 7.9 | 2 | 3 | 4.4 | 1.1 | 5.5 | 1.4 | 6.5 | 1.6 | 6.7 | 1.9 |
| 電感，相對相（Inductance, phase to phase） | L | mH | 51.4 | 12.8 | 23.5 | 42.8 | 10.7 | 54.1 | 13.5 | 66.2 | 16.5 | 62.1 | 19.4 |
| 反電動勢常數，相對相（Back EMF constant, phase to phase） | kû | V/(rad/s) | 4.2 | 2.1 | 4.6 | 7.7 | 3.8 | 10.2 | 5.1 | 12.8 | 6.4 | 13.7 | 7.7 |
| 一般特性值（General characteristic values） | |||||||||||||
| 極對數（Number of pole pairs） | P | – | 11 | 11 | 11 | 11 | 11 | 11 | 11 | 11 | 11 | 11 | 11 |
| 馬達常數（Motor constant） | km | Nm/√W | 1.51 | 1.51 | 2.62 | 3.63 | 3.63 | 4.36 | 4.36 | 5 | 5 | 5.28 | 5.58 |
| 扭矩常數（Torque constant） | kT | Nm/A | 5.2 | 2.6 | 5.6 | 9.4 | 4.7 | 12.5 | 6.2 | 15.6 | 7.8 | 16.8 | 9.4 |
| 馬達溫度斷電門檻（Motor temperature switch-off threshold） | ϑPTC | °C | 110 | 110 | 110 | 110 | 110 | 110 | 110 | 110 | 110 | 110 | 110 |
| 軸向吸力（Axial attraction） | Fa | kN | 0.16 | 0.16 | 0.16 | 0.16 | 0.16 | 0.16 | 0.16 | 0.16 | 0.16 | 0.16 | 0.16 |
| 徑向吸力（Radial attraction） | Fr | kN/mm | 0.5 | 0.5 | 0.9 | 1.4 | 1.4 | 1.8 | 1.8 | 2.2 | 2.2 | 2.7 | 2.7 |
| 慣性矩，轉子（Moment of inertia, secondary part） | J | kg·m² | 0.0023 | 0.0023 | 0.0046 | 0.0069 | 0.0069 | 0.0091 | 0.0091 | 0.0114 | 0.0114 | 0.0136 | 0.0136 |
| 冷卻條件（Cooling conditions） | |||||||||||||
| 體積流量（Volume flow） | dV/dt | l/min | 1.9 | 1.9 | 3.5 | 4.9 | 4.9 | 6.2 | 6.2 | 7.7 | 7.7 | 9 | 9 |
| 進水溫度（Nominal feed temperature） | ϑnf | °C | 20 | 20 | 20 | 20 | 20 | 20 | 20 | 20 | 20 | 20 | 20 |
| 冷卻水溫差（Cooling water temperature difference） | ∆ϑ | K | 5 | 5 | 5 | 5 | 5 | 5 | 5 | 5 | 5 | 5 | 5 |
注意：所有數值容差範圍 ±10%。具約束力的資料與圖面將另行協議提供，建議在馬達設計階段向 Schaeffler 工程師尋求支援。規格如有更改，恕不另行通知。
