Chapter 3 產品資訊

3.1 產品變體

MONORAIL 提供以下產品版本：

AMS 量測系統（增量式）

AMS 量測系統（絕對式）

DRIVE-CLiQ 是 Siemens AG 的註冊商標

3.2 組件

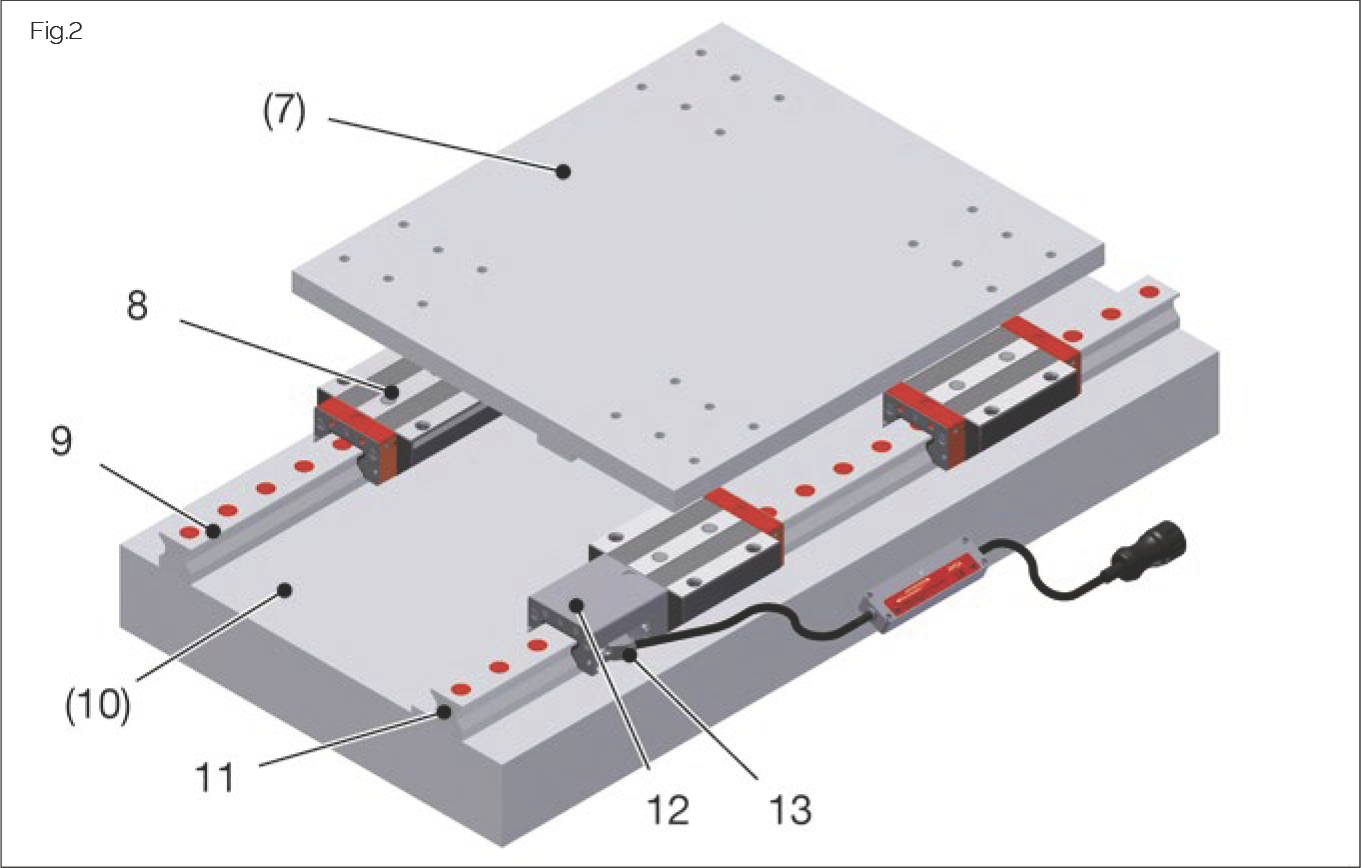

以下圖示展示 MONORAIL AMSA 3B 為例的 MONORAIL 導軌系統與 AMS 的組件。

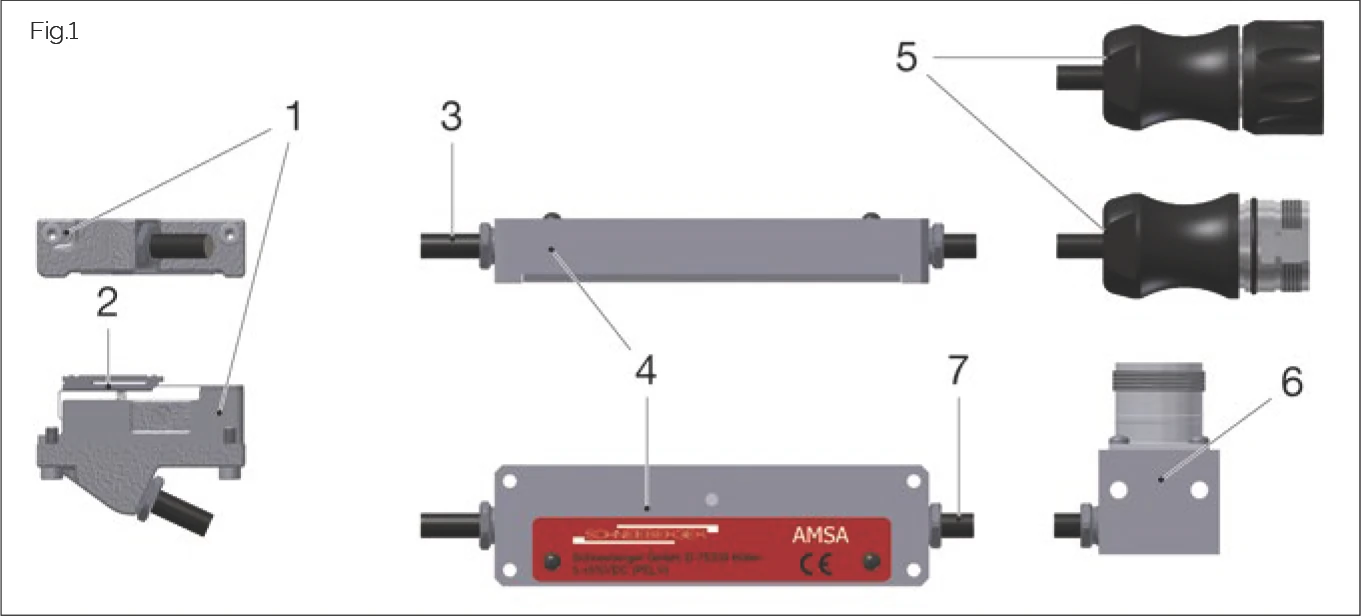

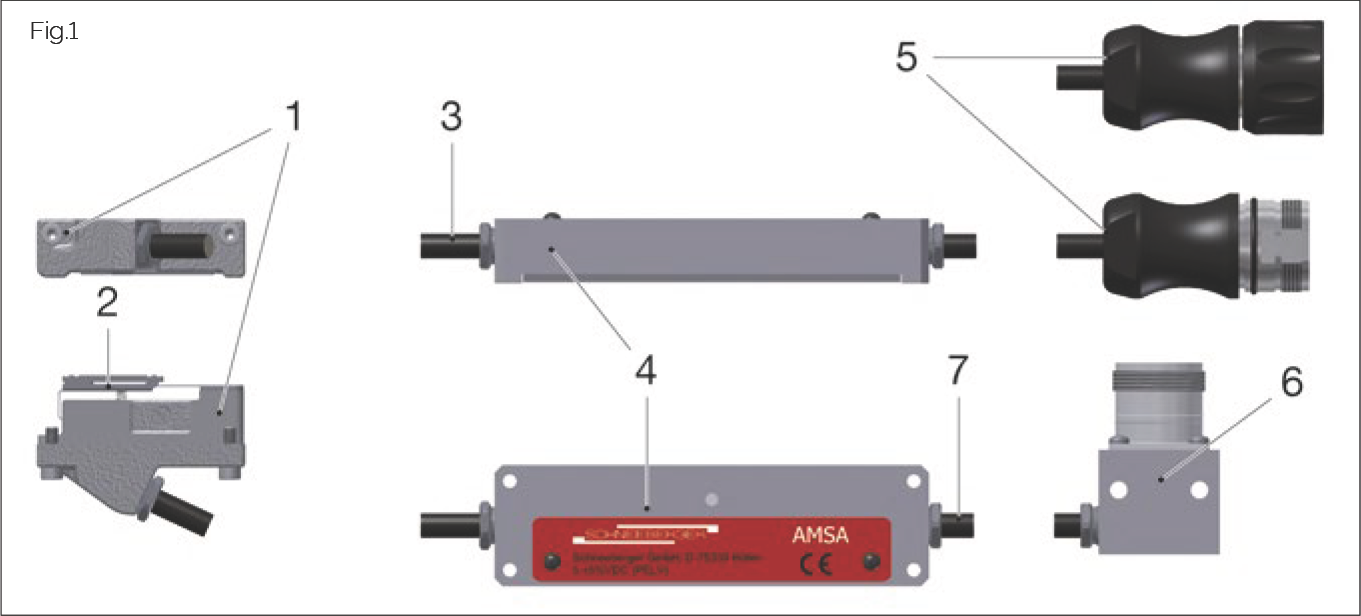

感測器單元

MONORAIL 系統

安裝板 (7) 和工具機床身 (10) 不包含在交貨範圍內。

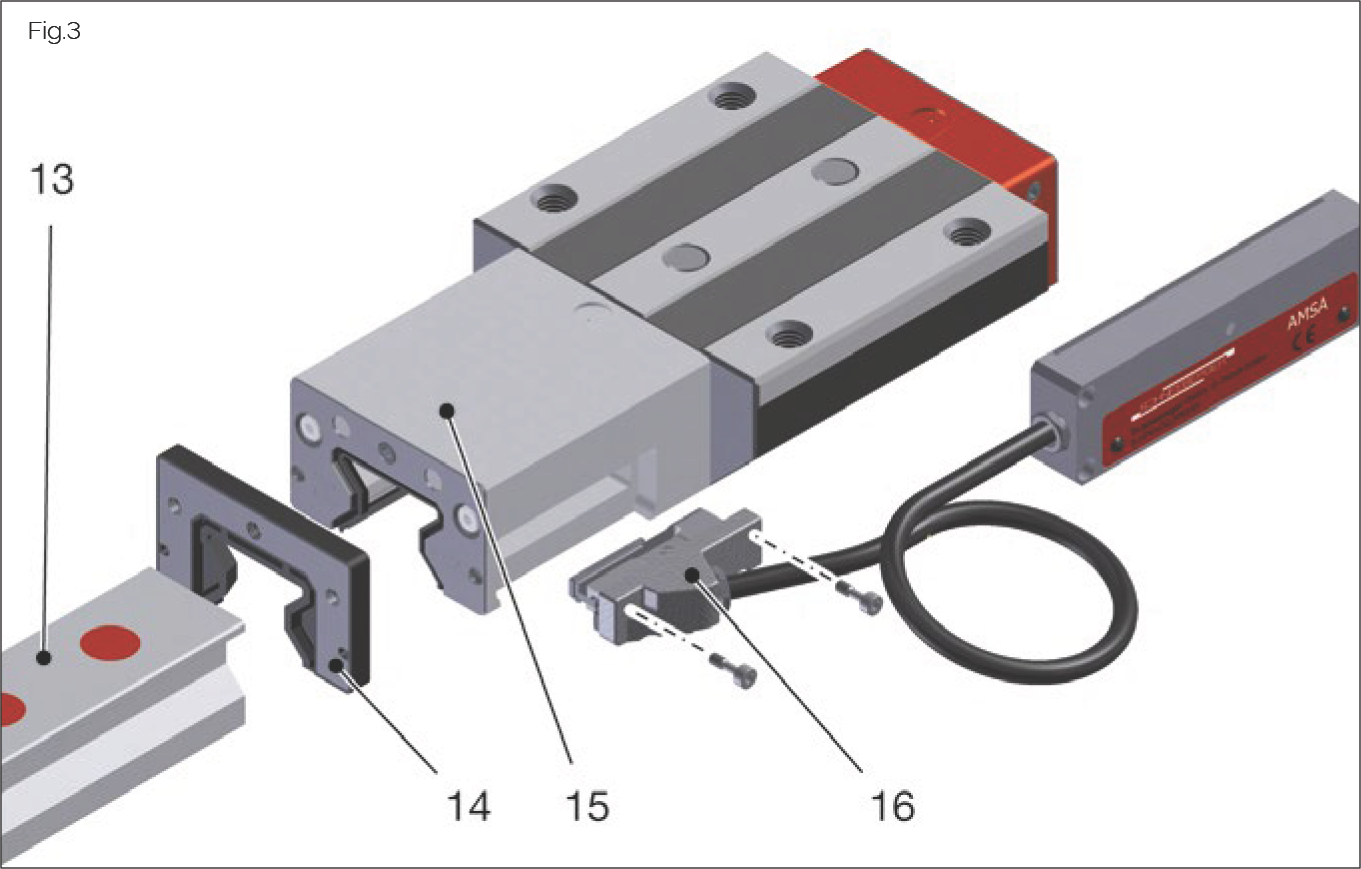

量測系統

3.3 導軌與滑塊標識

SCHNEEBERGER 對導軌和滑塊進行明確標識，以便隨時識別和追蹤產品。標識包括精確的型號說明、製造日期，以及導軌的序列號。對於多段導軌和蓋條，各個段和接合處也會進行標識，以確保各組件按正確順序安裝。

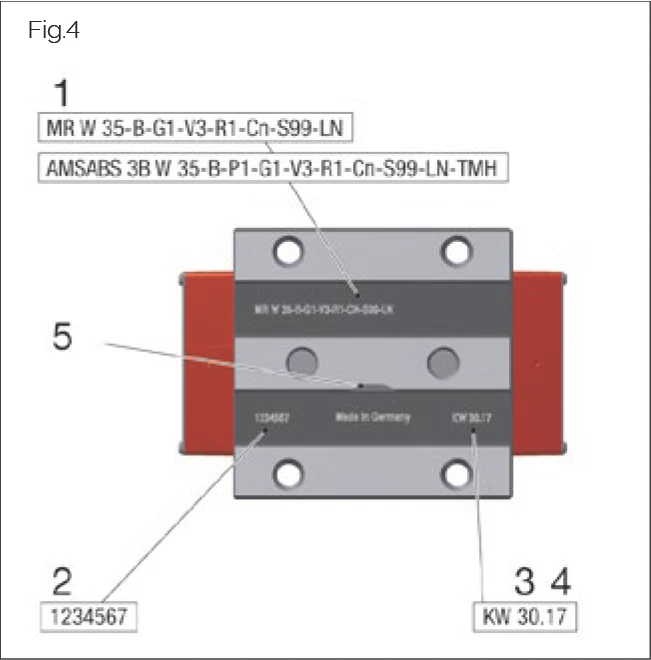

滑塊

滑塊在其上表面的拋光安裝表面之間進行標識。標籤包含以下資訊：

1 型號說明（代碼請參閱 MONORAIL 和 AMS 產品目錄）

2 生產訂單號

3 生產週數

4 生產年份

5 可選：與標準版本不同的滑塊說明

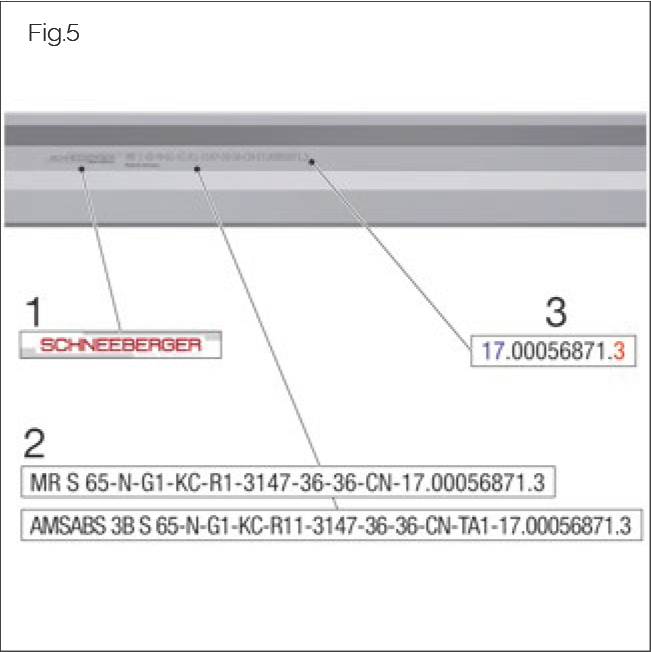

導軌

導軌在型材底部與定位側相對的一側進行標識。標籤包含以下資訊：

1 SCHNEEBERGER 公司標誌

2 型號說明（訂購代碼請參閱 MONORAIL 產品目錄）

3 連續序列號

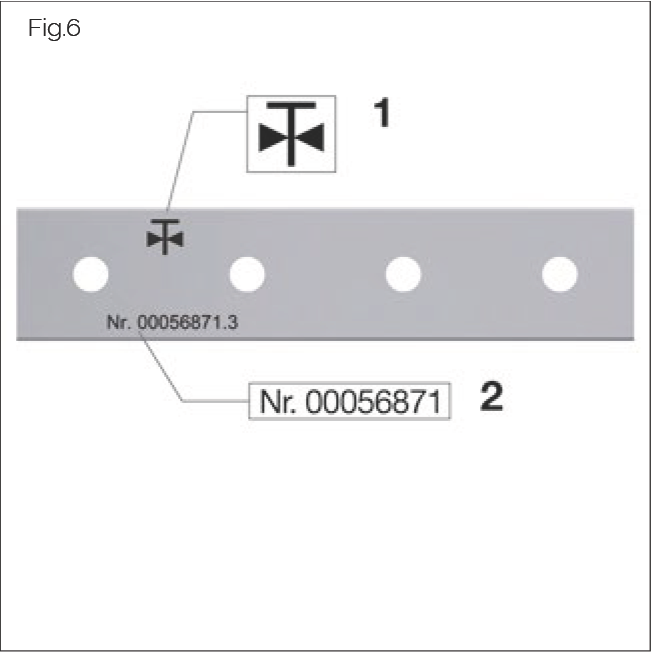

帶磁柵尺的 AMS 導軌

帶磁柵尺的導軌在型材底部與磁柵尺相對的一側進行標識，並在導軌上表面標記序列號和參考標記類型標籤。標籤位於與磁柵尺相同的一側。

1 參考標記模式標誌（代碼請參閱下表）

2 序列號

參考標記類型說明

導軌標誌	含義	AMS 設計	訂購代碼
DC	間距編碼	AMSA 3B/4B, AMSD 3B/4B	TD 50, TD 20
	等距參考標記間距	AMSA 3B/4B, AMSD 3B/4B AMSA 3L 25/35/45/55/65	TR 50, TR 30, TR 40, TR 60, TR 105, TR 75
ABS	絕對式	AMSABS 3B, 4B	TA1
ABS P0	絕對式參考導軌	AMSABS 3L	P0

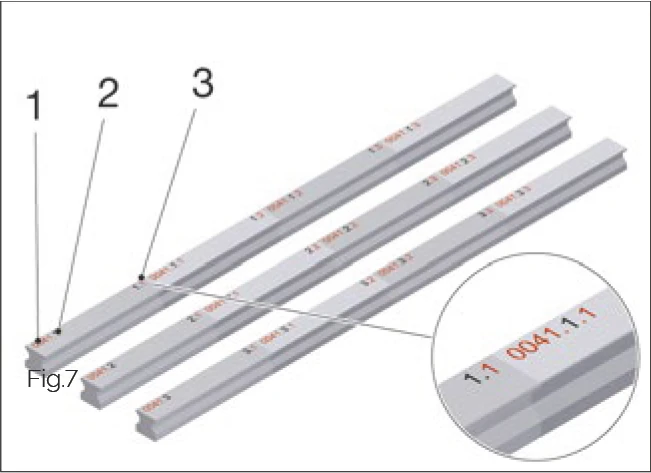

配對和多段導軌

配對導軌在導軌上表面標有連續序列號。多段導軌還在每個對接接合處使用接合處編號系統進行標記。編號包括：

1 組號（連續）

2 導軌線號（每組導軌連續編號）

3 接合處指示序列號（每條線連續編號）

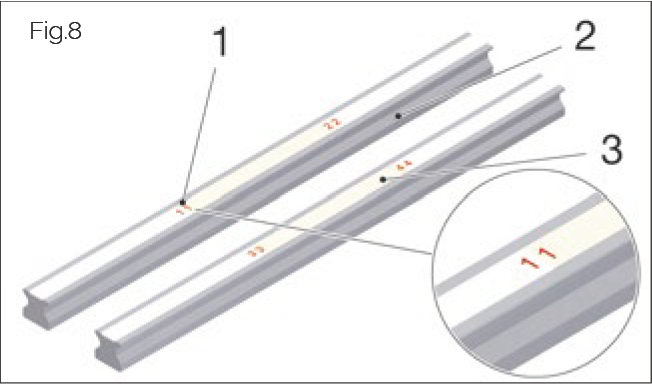

多段蓋條

多段蓋條在對接接合處標有接合處指示序列號。該標記位於每條蓋條末端的底面：

1 接合處指示序列號（每組導軌連續編號）

2 導軌線 1

3 導軌線 2

3.4 產品識別 - 量測系統

MONORAIL AMS 量測系統提供六種版本：

• AMSA
• AMSD
• AMSABS
• AMSABS DC
• AMSA 3L
• AMSABS 3L

除 AMSA 3L 外，這些版本都適用於 Ball MONORAIL BM 和 Roller MONORAIL MR。每種量測系統都可以通過其電子外殼進行識別。

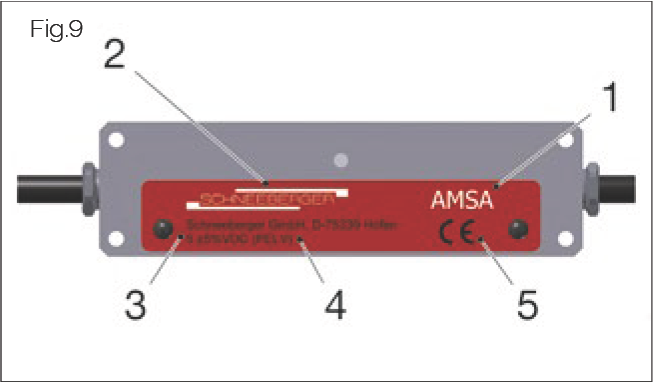

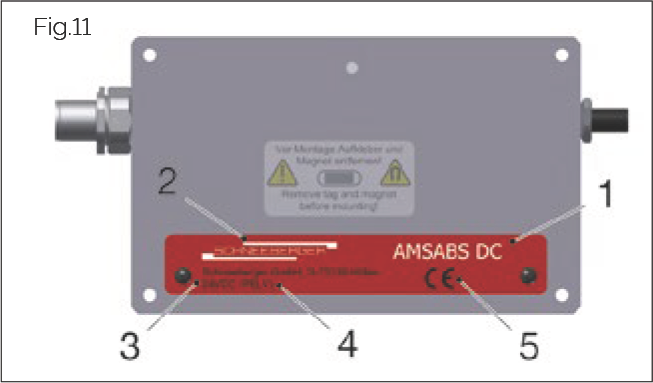

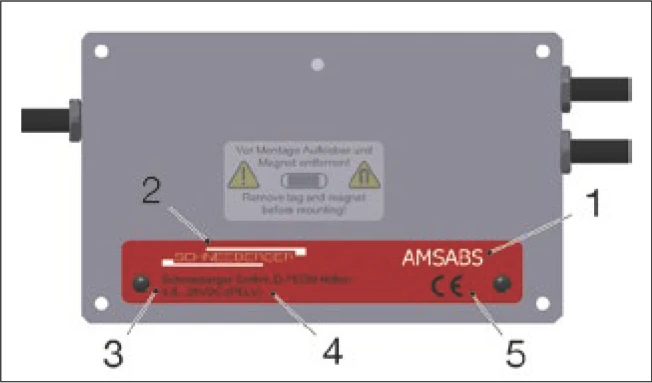

每個電子外殼上的標籤包含以下資訊：

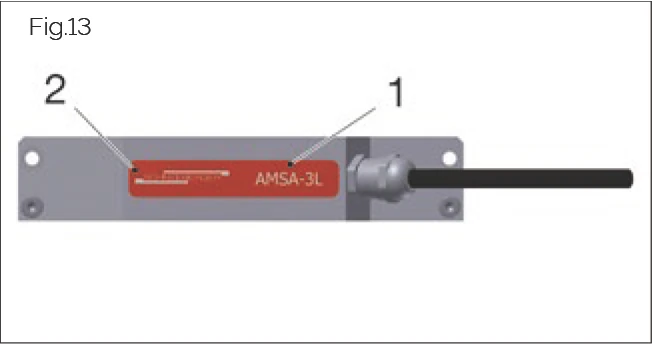

AMSA 3L 量測系統是例外。在此情況下，識別標籤直接位於讀頭上。

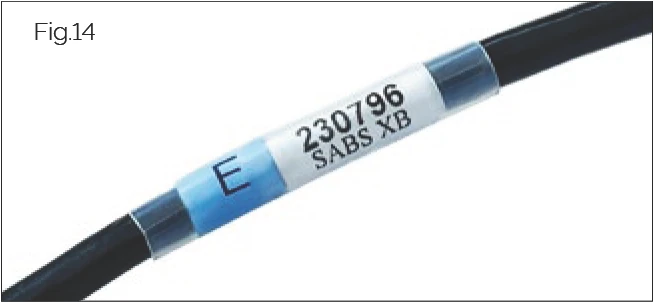

產品名稱和序列號可以在連接器附近的電纜上找到。對於 AMSABS DC，則在電子盒附近。
