尺寸表 PDF

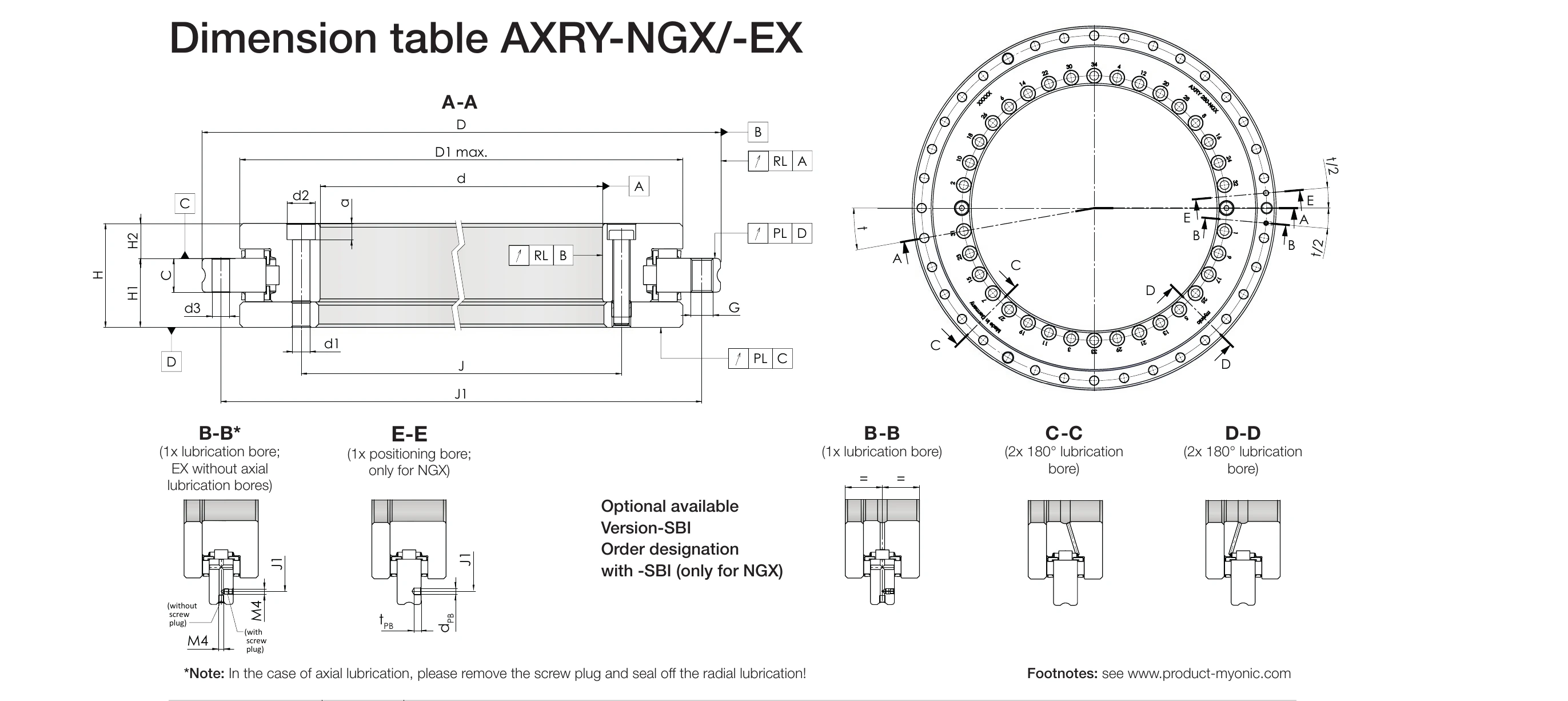

尺寸標記說明
註腳說明：
1) 包含緊固螺絲或拔出螺紋
2) 螺絲緊固扭矩依據 DIN 912，強度等級 10.9
3) 注意！周邊結構中的固定孔應遵守軸承孔的節距
4) 大 L 環的螺絲沉孔開向軸承孔。此區域不支撐軸承內徑
5) 高速應用時請諮詢
6) 內部組裝後量測結果：量測轉速 nconst = 5 min-1；使用 myonic 標準油脂和標準油量；不含支撐環；軸承摩擦力矩在極限轉速時可增加 2.5 倍
主要尺寸
| 型號 | d [mm] | D [mm] | H [mm] | H1 [mm] | H2 [mm] | 重量 [kg] |
|---|---|---|---|---|---|---|
| AXRY 180-NGX | 180 | 280 | 43 | 29 | 14 | 7.1 |
| AXRY 200-NGX | 200 | 300 | 45 | 30 | 15 | 9.1 |
| AXRY 260-NGX | 260 | 385 | 55 | 36.5 | 18.5 | 17.5 |
| AXRY 325-NGX | 325 | 450 | 60 | 40 | 20 | 24.5 |
| AXRY 395-NGX | 395 | 525 | 65 | 42.5 | 22.5 | 32.2 |
| AXRY 460-NGX | 460 | 600 | 70 | 46 | 24 | 44.8 |
| AXRY 580-NGX | 580 | 750 | 90 | 60 | 30 | 86.0 |
| AXRY 650-NGX | 650 | 870 | 122 | 78 | 44 | 165.2 |
尺寸說明：
d = 內徑（軸頸直徑）
D = 外徑（座孔直徑）
H = 總高度
H1 = 工作台側高度
H2 = 軸側高度
負載能力參考
| 型號 | Ca [kN] | C0a [kN] | Cr [kN] | C0r [kN] | Ckl [kNm/mrad] | nG [min⁻¹] | MR [Nm] |
|---|---|---|---|---|---|---|---|
| AXRY 180-NGX | 139.3 | 755.0 | 99.4 | 200.3 | 51.1 | 600 | 5 |
| AXRY 200-NGX | 151.0 | 871.2 | 122.1 | 273.9 | 62.6 | 450 | 6 |
| AXRY 260-NGX | 220.1 | 1520.6 | 138.3 | 349.0 | 153.5 | 300 | 9 |
| AXRY 325-NGX | 249.3 | 1900.8 | 181.7 | 531.4 | 272.1 | 200 | 13 |
| AXRY 395-NGX | 275.7 | 2281.0 | 199.2 | 633.8 | 459.4 | 200 | 19 |
| AXRY 460-NGX | 299.5 | 2661.1 | 232.5 | 739.0 | 736.9 | 150 | 25 |
| AXRY 580-NGX | 584.6 | 4457.4 | 284.5 | 867.2 | 1207.0 | 80 | 60 |
| AXRY 650-NGX | 1010.7 | 7682.4 | 459.6 | 1317.1 | 1880.1 | 70 | 70 |
負載與性能說明：
Ca = 動態軸向額定負載
C0a = 靜態軸向額定負載
Cr = 動態徑向額定負載
C0r = 靜態徑向額定負載
Ckl = 傾覆剛性
nG = 極限轉速
MR = 軸承摩擦力矩（內部組裝後量測，nconst = 5 min⁻¹）
跳動精度
| 型號 | 標準 PL & RL [μm] | 限制 PL & RL [μm] | 高限制 PL & RL [μm] |
|---|---|---|---|
| AXRY 180-NGX | 4 | 2 | - |
| AXRY 200-NGX | 4 | 2 | - |
| AXRY 260-NGX | 6 | 3 | 2 |
| AXRY 325-NGX | 6 | 3 | 2 |
| AXRY 395-NGX | 6 | 3 | 2 |
| AXRY 460-NGX | 6 | 3 | 2 |
| AXRY 580-NGX | 10 | 5 | 3 |
| AXRY 650-NGX | 10 | 5 | 3 |
精度說明：
PL = 軸向跳動（Plan Lauf）
RL = 徑向跳動（Radial Lauf）
高度公差
| 型號 | H1 公差 [μm] | H2 公差 [μm] | 備註 |
|---|---|---|---|
| AXRY 180-NGX ~ 460-NGX | 標準限制 | 標準限制 | 標準配置 |
| AXRY 580-NGX | 可選限制 | 可選限制 | 需指定後綴 |
| AXRY 650-NGX | 可選限制 | 可選限制 | 需指定後綴 |
固定孔規格
| 型號 | 內環固定孔 | 外環固定孔 | 拔出螺紋 數量 x 規格 | 螺絲扭矩 MA [Nm] | 定位孔 | |||||
|---|---|---|---|---|---|---|---|---|---|---|
| d1 | d0 | a | 數量 | d1 | 數量 | 直徑 dPB | 深度 tPB | |||
| AXRY 180-NGX | 7 | 11 | 6.4 | 46 | 7 | 45 | M8 x 3 | 14 | 5 | 5 |
| AXRY 200-NGX | 7 | 11 | 6.4 | 46 | 7 | 45 | M8 x 3 | 14 | 5 | 5 |
| AXRY 260-NGX | 9.3 | 15 | 8.6 | 34 | 9.3 | 33 | M12 x 3 | 34 | 5 | 5 |
| AXRY 325-NGX | 9.3 | 15 | 8.6 | 34 | 9.3 | 33 | M12 x 3 | 34 | 5 | 5 |
| AXRY 395-NGX | 9.3 | 15 | 8.6 | 46 | 9.3 | 45 | M12 x 3 | 34 | 5 | 5 |
| AXRY 460-NGX | 9.3 | 15 | 8.6 | 46 | 9.3 | 45 | M12 x 3 | 34 | 5 | 5 |
| AXRY 580-NGX | 11.4 | 18 | 10.6 | 46 | 11.4 | 42 | M12 x 6 | 68 | 8 | 8 |
| AXRY 650-NGX | 14 | 20 | 12.6 | 46 | 14 | 42 | M12 x 6 | 116 | 10 | 10 |
固定孔說明：
d1 = 螺絲通孔直徑
d0 = 螺絲沉孔直徑
a = 螺絲沉孔深度
dPB = 定位孔直徑
tPB = 定位孔深度
潤滑孔配置
標準配置（NGX - 內環旋轉）
B-B*
1x 潤滑孔
(軸向潤滑時需拆除塞頭並封閉徑向孔)
E-E
1x 潤滑孔
(徑向潤滑)
可選配置（SBI - 外環旋轉）- 訂貨代碼 -SB
B-B
1x 潤滑孔
C-C
2x 180° 潤滑孔
D-D
2x 180° 潤滑孔
注意 (B-B* 配置)
進行軸向潤滑時，請拆除螺絲塞頭並封閉徑向潤滑孔！
CAD 模型下載
注意事項
重要提醒
- 本表所列數據為參考值，最終規格以 myonic 官方產品目錄為準
- NGX-SBI 系列（外環旋轉）具有相同的主要尺寸，但內部結構針對外環旋轉進行了優化
- 特殊配置或客製化設計請聯繫 myonic 應用工程團隊
