3.3 電纜出線（Cable outlets）
電纜出線由使用者自行定義。可選擇軸向（axial）或直角（right-angle）電纜出線；直角電纜出線又可執行為徑向（radial）或切向（tangential）。本節依尺寸大小，提供軸向、徑向、切向三種標準電纜出線變體的圖面與尺寸。尺寸與彎曲半徑列於型錄第 18 頁表 2。性能資料與幾何資料可於產品資料表中查得。
圖示編號說明
各電纜出線圖中的圓圈編號 ①②③ 對應該型號的繞組設計與電源電纜數量配置，各型號對應如下表所示。圖面尺寸標注（如 HP2、HP3 及各長度／高度數值）單位皆為 mm。
RKI5-3P-230xH 電纜出線
馬達選型資料可於產品資料表中查得。出線位置編號對應：
- ① RKI5-3P-230xH-Z2，1×4G10
- ② RKI5-3P-230xH-Z3.3，2×4G10
- ③ RKI5-3P-230xH-Z4，3×4G10

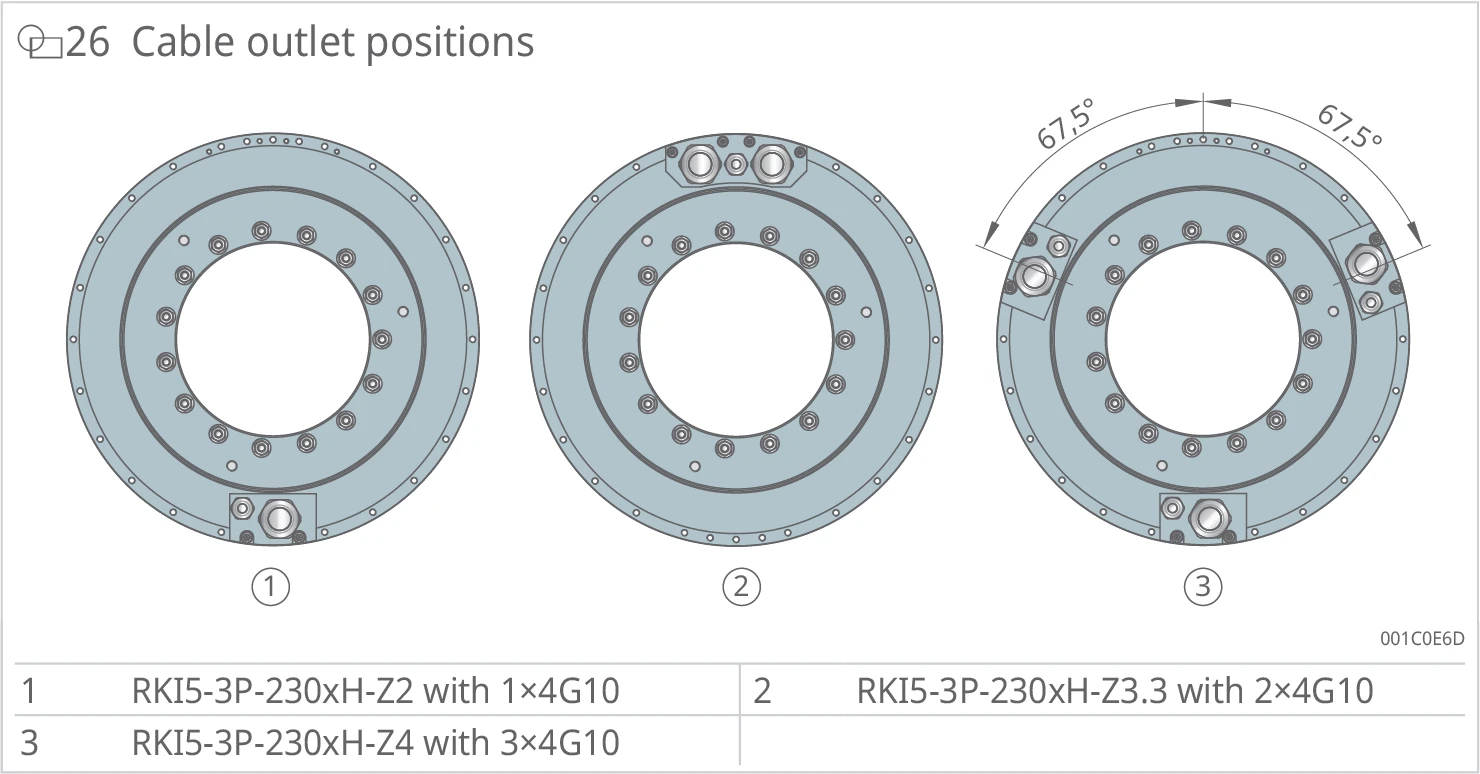

出線位置（Cable outlet positions）
三種繞組變體的電纜出線位置俯視圖。①（Z2，1×4G10）出線集中於單一位置；②（Z3.3，2×4G10）為對稱雙出線；③（Z4，3×4G10）三出線分佈，兩側標注 67.5° 夾角。

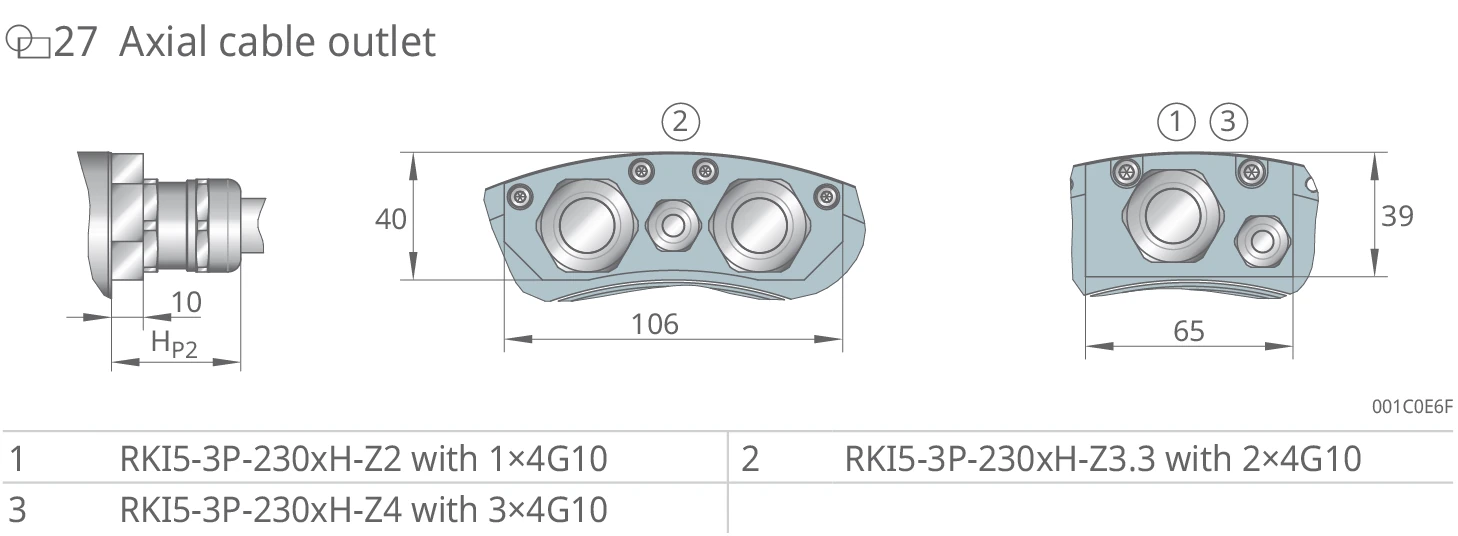

軸向電纜出線（Axial cable outlet）
軸向電纜出線：側視圖標注軸向電纜螺絲高度 HP2（=10）。配置 ②（Z3.3）俯視寬度 106、高度 40；配置 ①③（Z2／Z4）俯視寬度 65、高度 39。

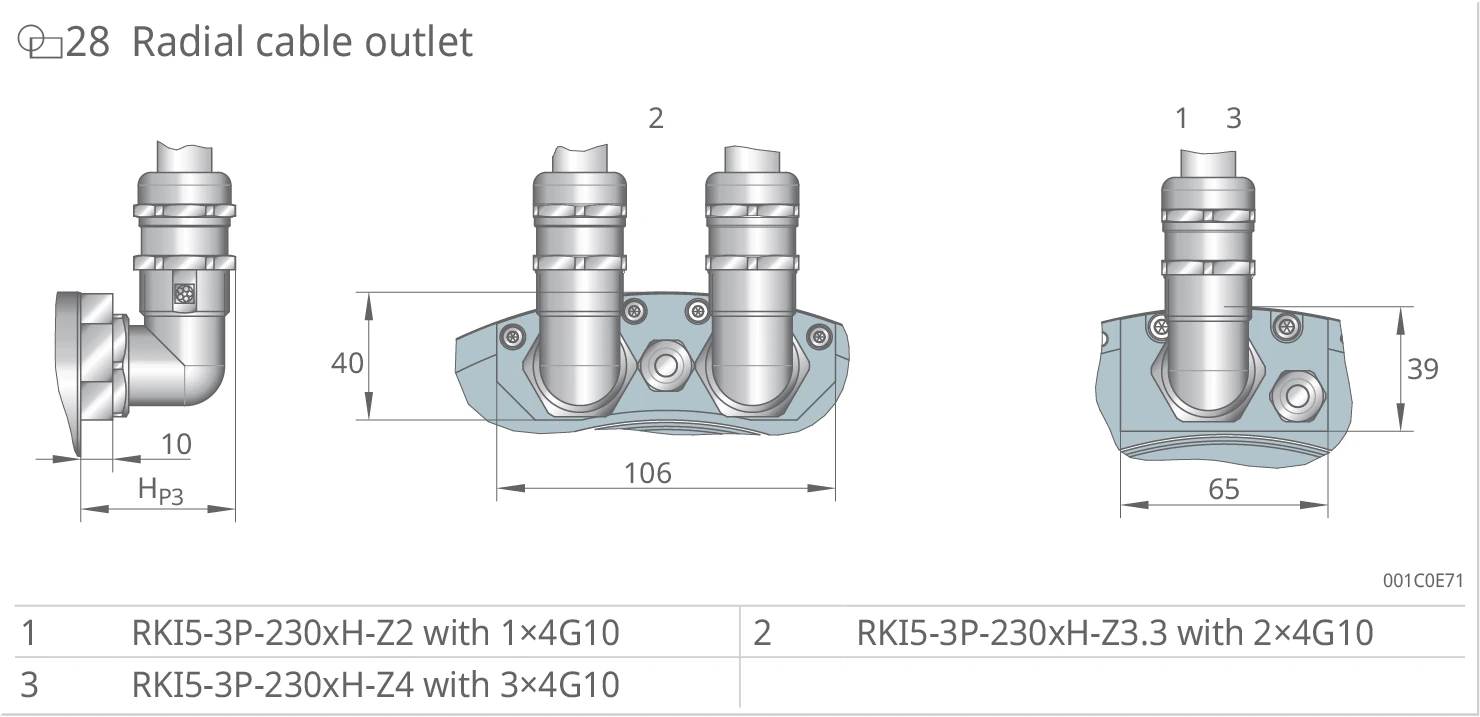

徑向電纜出線（Radial cable outlet）
徑向電纜出線：側視圖為直角彎出，標注直角電纜螺絲高度 HP3（=10）。配置 ②（Z3.3）俯視寬度 106、高度 40；配置 ①③（Z2／Z4）俯視寬度 65、高度 39。

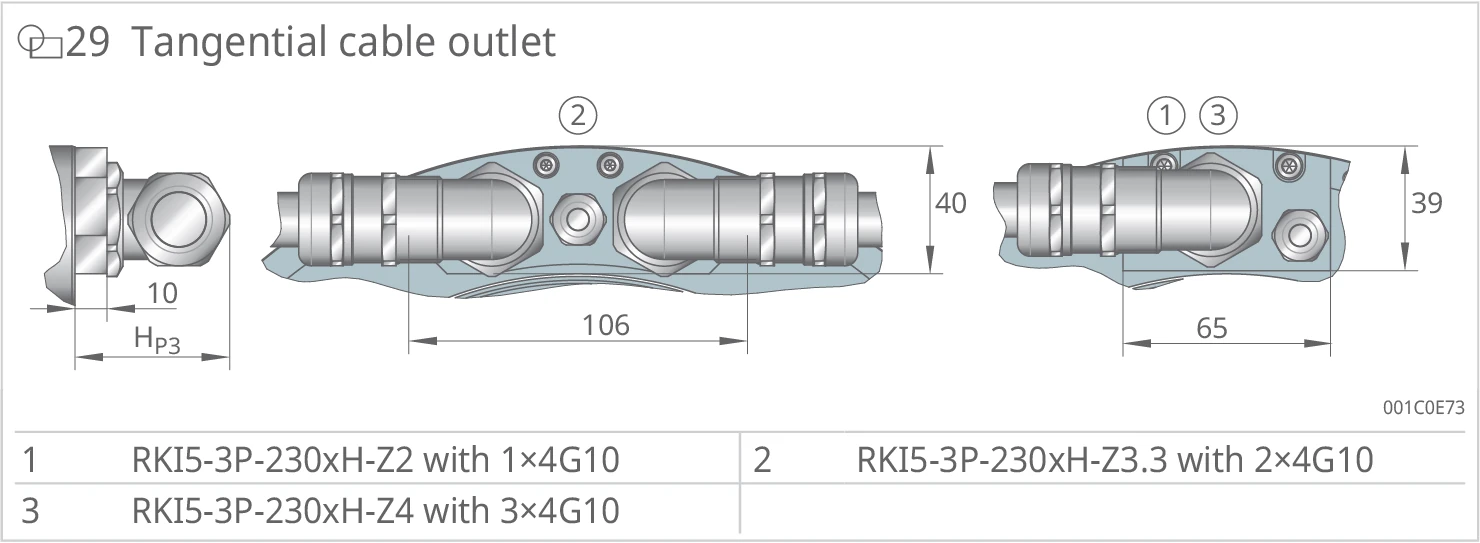

切向電纜出線（Tangential cable outlet）
切向電纜出線：側視圖標注 HP3（=10）。配置 ②（Z3.3）切向延伸寬度 106、高度 40；配置 ①③（Z2／Z4）寬度 65、高度 39。
| 編號 | 型號 | 電源電纜 |
|---|---|---|
| ① | RKI5-3P-230xH-Z2 | 1×4G10 |
| ② | RKI5-3P-230xH-Z3.3 | 2×4G10 |
| ③ | RKI5-3P-230xH-Z4 | 3×4G10 |
RKIB11-3P-298xH 電纜出線
馬達選型資料可於產品資料表中查得。出線位置編號對應：
- ① RKIB11-3P-298xH-Z3.8，1×4G10
- ② RKIB11-3P-298xH-Z5.7，2×4G10／RKIB11-3P-298xH-Z6.1，2×4G10
- ③ RKIB11-3P-298xH-Z7.9，4×4G10

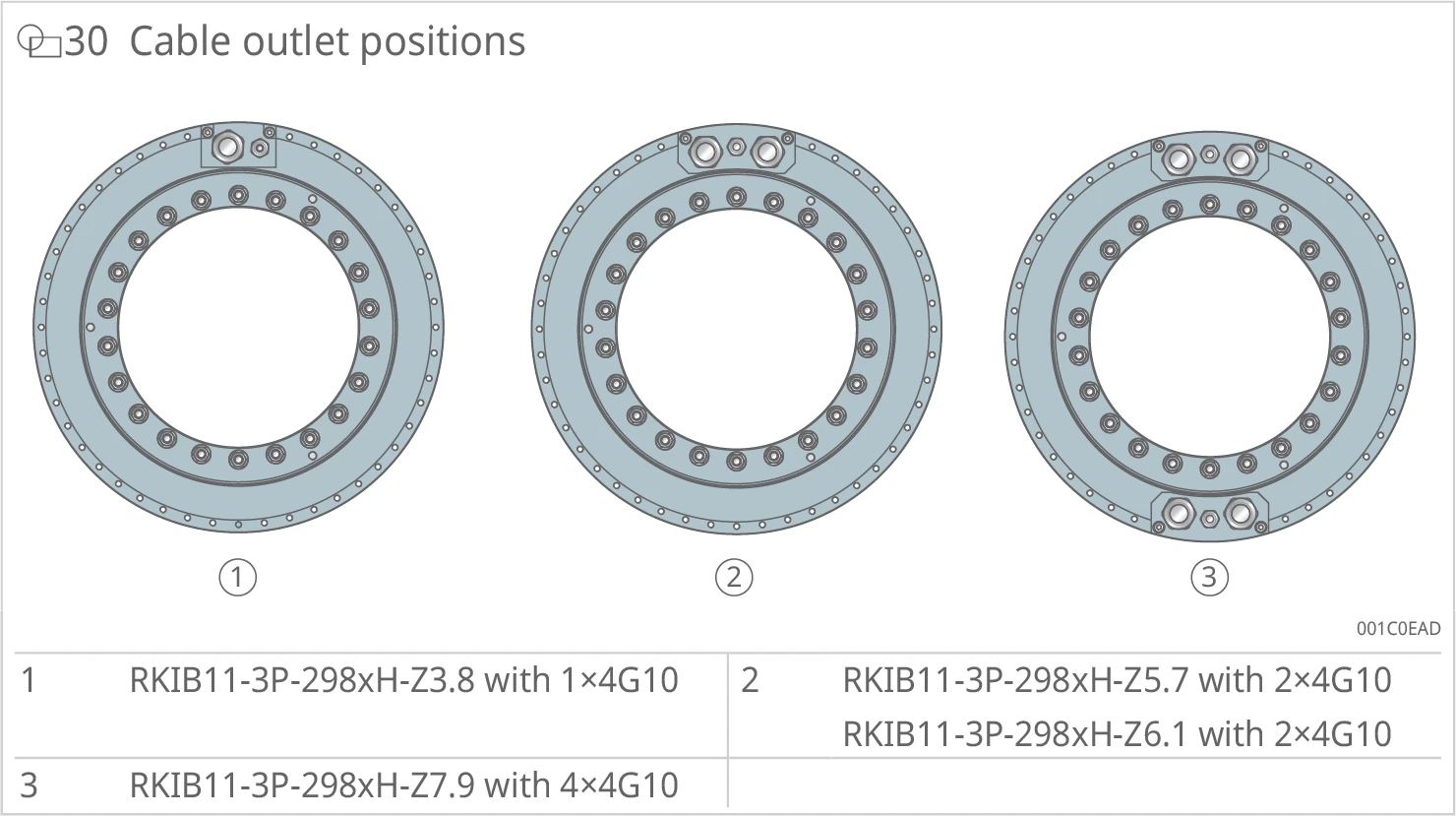

出線位置（Cable outlet positions）
三種繞組變體的電纜出線位置俯視圖：①（Z3.8，1×4G10）、②（Z5.7／Z6.1，2×4G10）、③（Z7.9，4×4G10）。

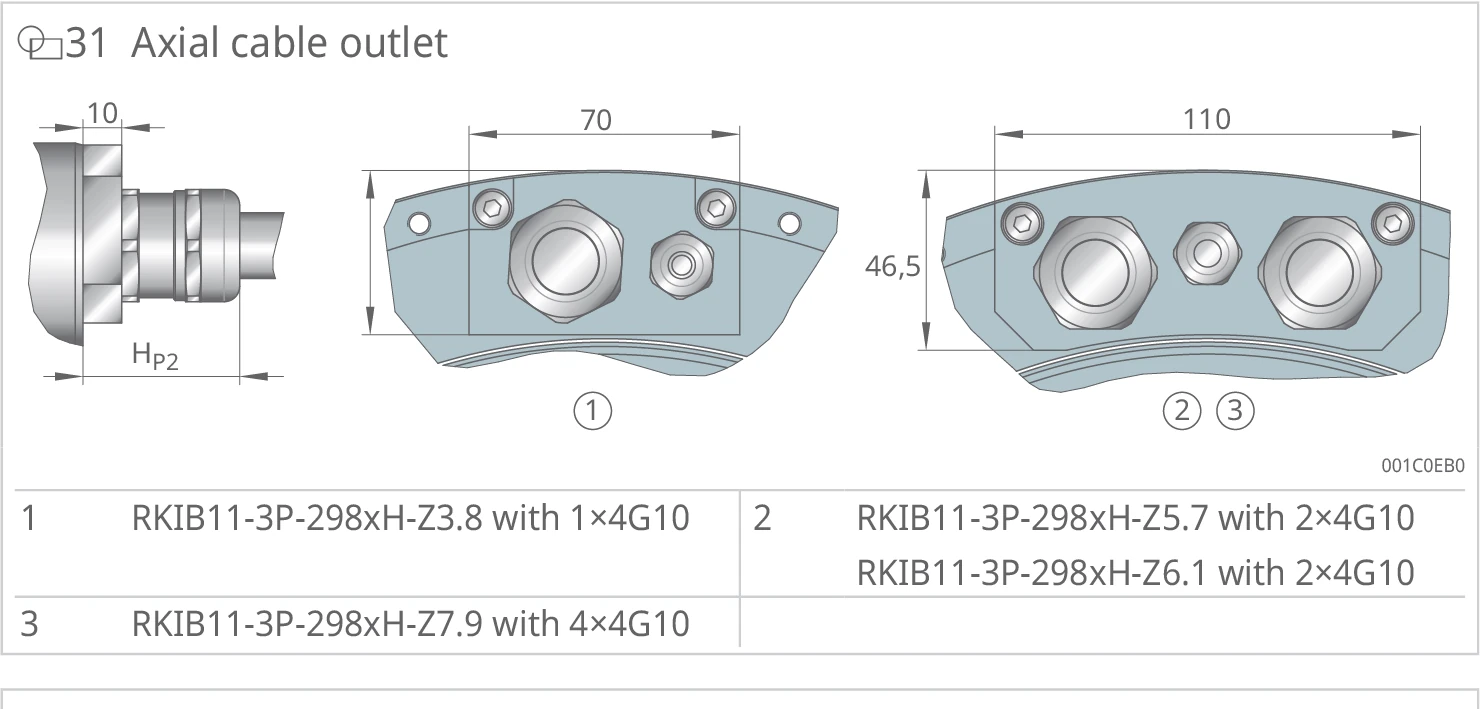

軸向電纜出線（Axial cable outlet）
軸向電纜出線：側視圖標注軸向電纜螺絲高度 HP2（=10）。配置 ①（Z3.8）俯視寬度 70、高度 46.5；配置 ②③（Z5.7／Z6.1／Z7.9）俯視寬度 110、高度 46.5。

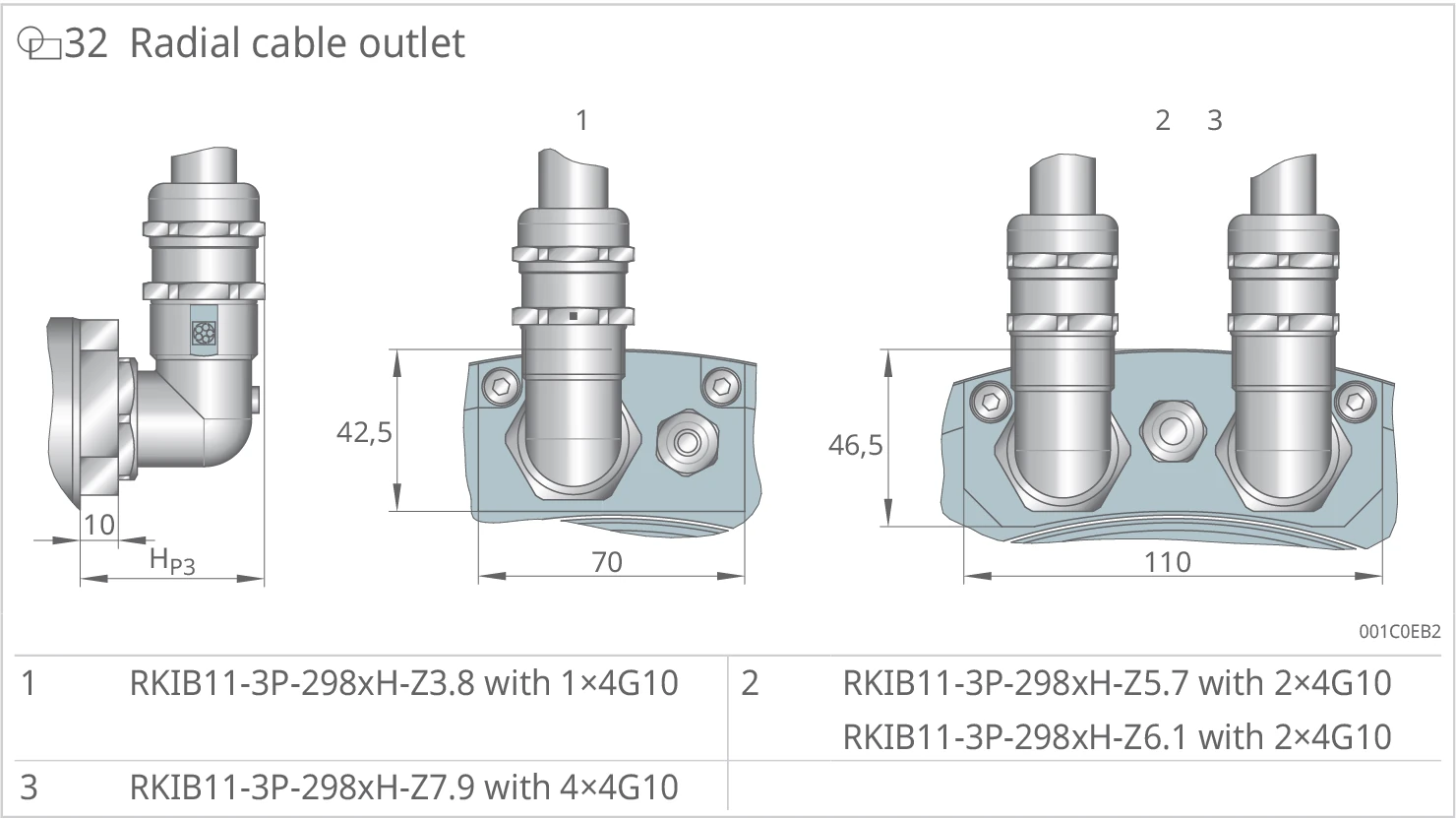

徑向電纜出線（Radial cable outlet）
徑向電纜出線：側視圖為直角彎出，標注直角電纜螺絲高度 HP3（=10）。配置 ①（Z3.8）俯視寬度 70、高度 42.5；配置 ②③（Z5.7／Z6.1／Z7.9）俯視寬度 110、高度 46.5。

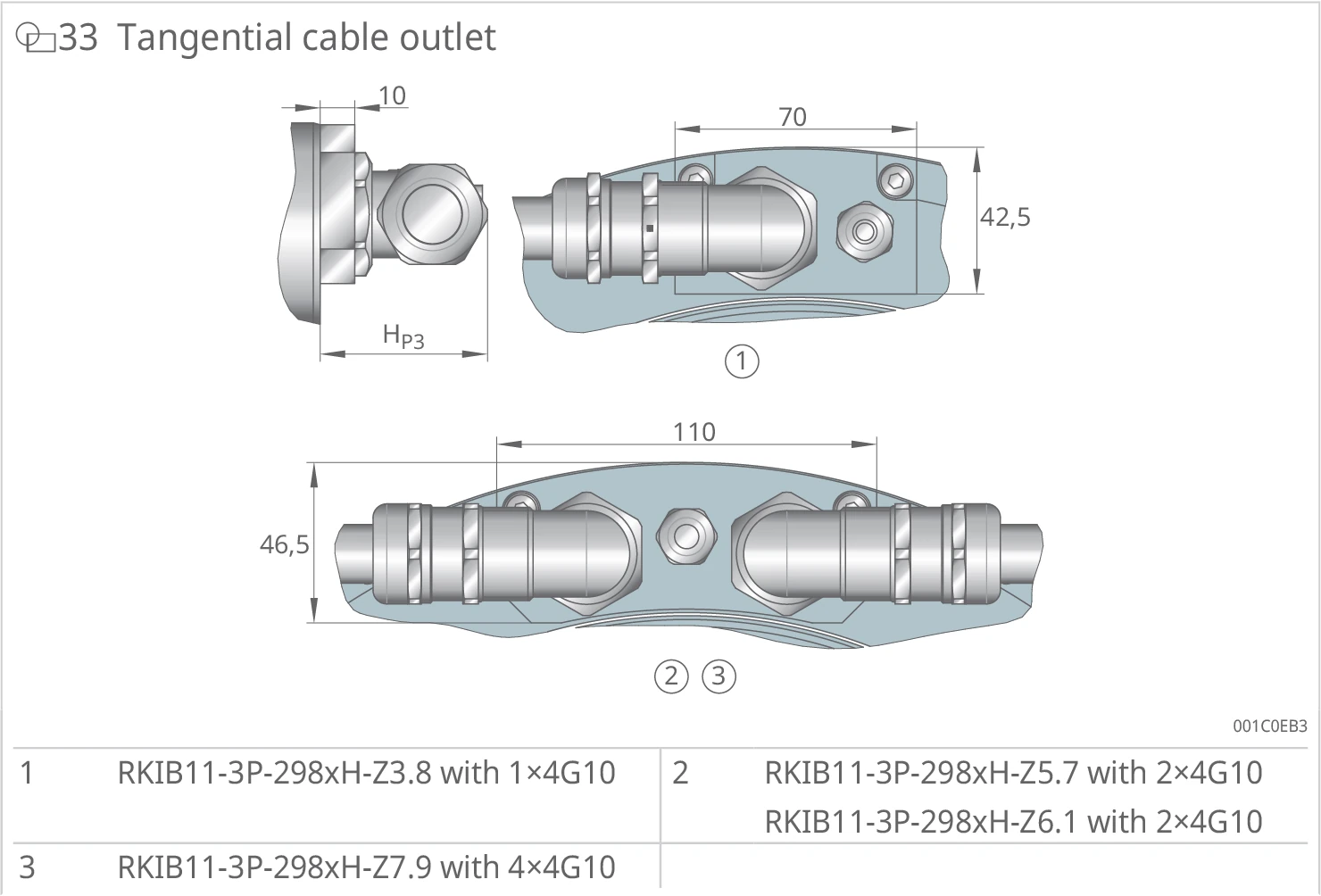

切向電纜出線（Tangential cable outlet）
切向電纜出線：側視圖標注 HP3（=10）。配置 ①（Z3.8）切向延伸寬度 70、高度 42.5；配置 ②③（Z5.7／Z6.1／Z7.9）寬度 110、高度 46.5。
| 編號 | 型號 | 電源電纜 |
|---|---|---|
| ① | RKIB11-3P-298xH-Z3.8 | 1×4G10 |
| ② | RKIB11-3P-298xH-Z5.7 | 2×4G10 |
| ② | RKIB11-3P-298xH-Z6.1 | 2×4G10 |
| ③ | RKIB11-3P-298xH-Z7.9 | 4×4G10 |
RKIB5-3P-384xH 電纜出線
馬達選型資料可於產品資料表中查得。出線位置編號對應：
- ① RKIB5-3P-384xH-Z5.8，2×4G10
- ② RKIB5-3P-384xH-Z7.2，2×4G16
- ③ RKIB5-3P-384xH-Z8.4，4×4G10

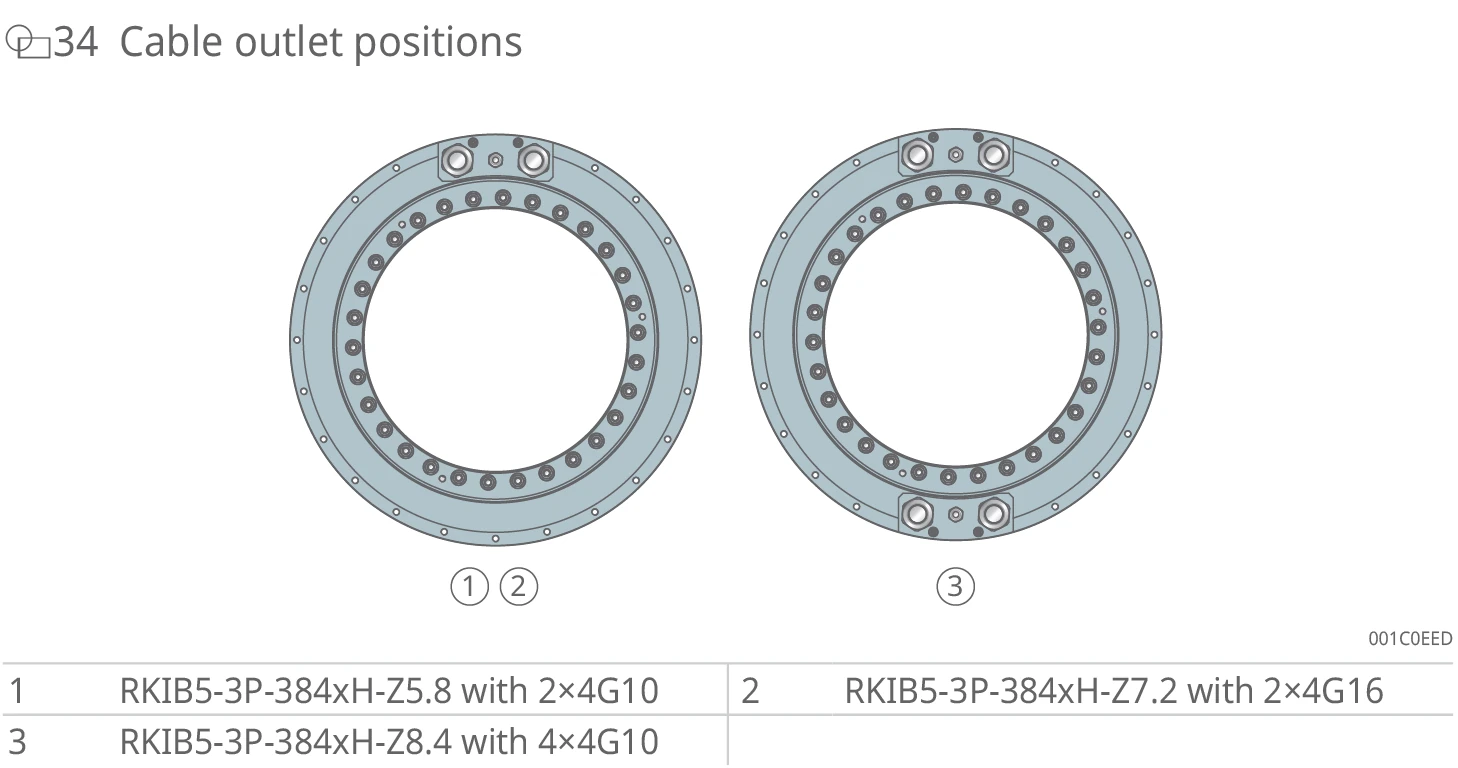

出線位置（Cable outlet positions）
電纜出線位置俯視圖：①②（Z5.8／Z7.2）共用一組出線位置；③（Z8.4，4×4G10）為另一組出線位置。

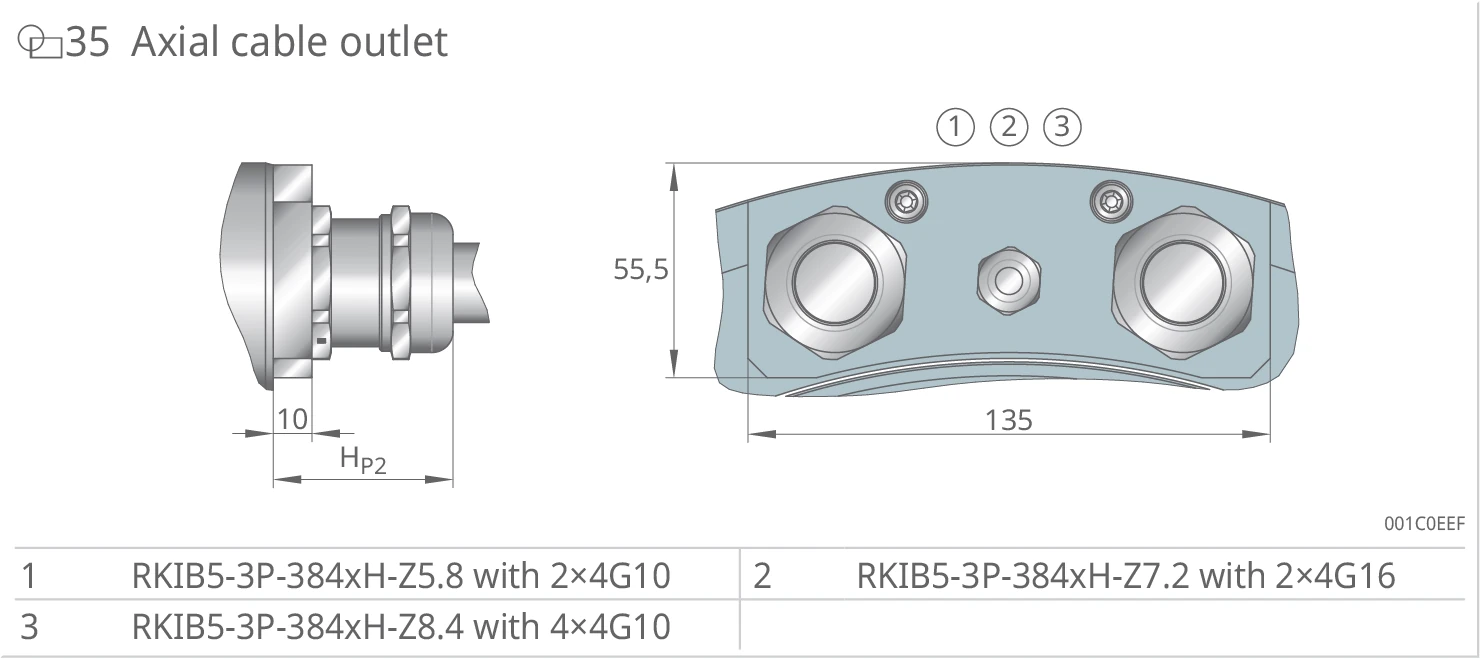

軸向電纜出線（Axial cable outlet）
軸向電纜出線：側視圖標注軸向電纜螺絲高度 HP2（=10）。配置 ①②③ 俯視寬度 135、高度 55.5。

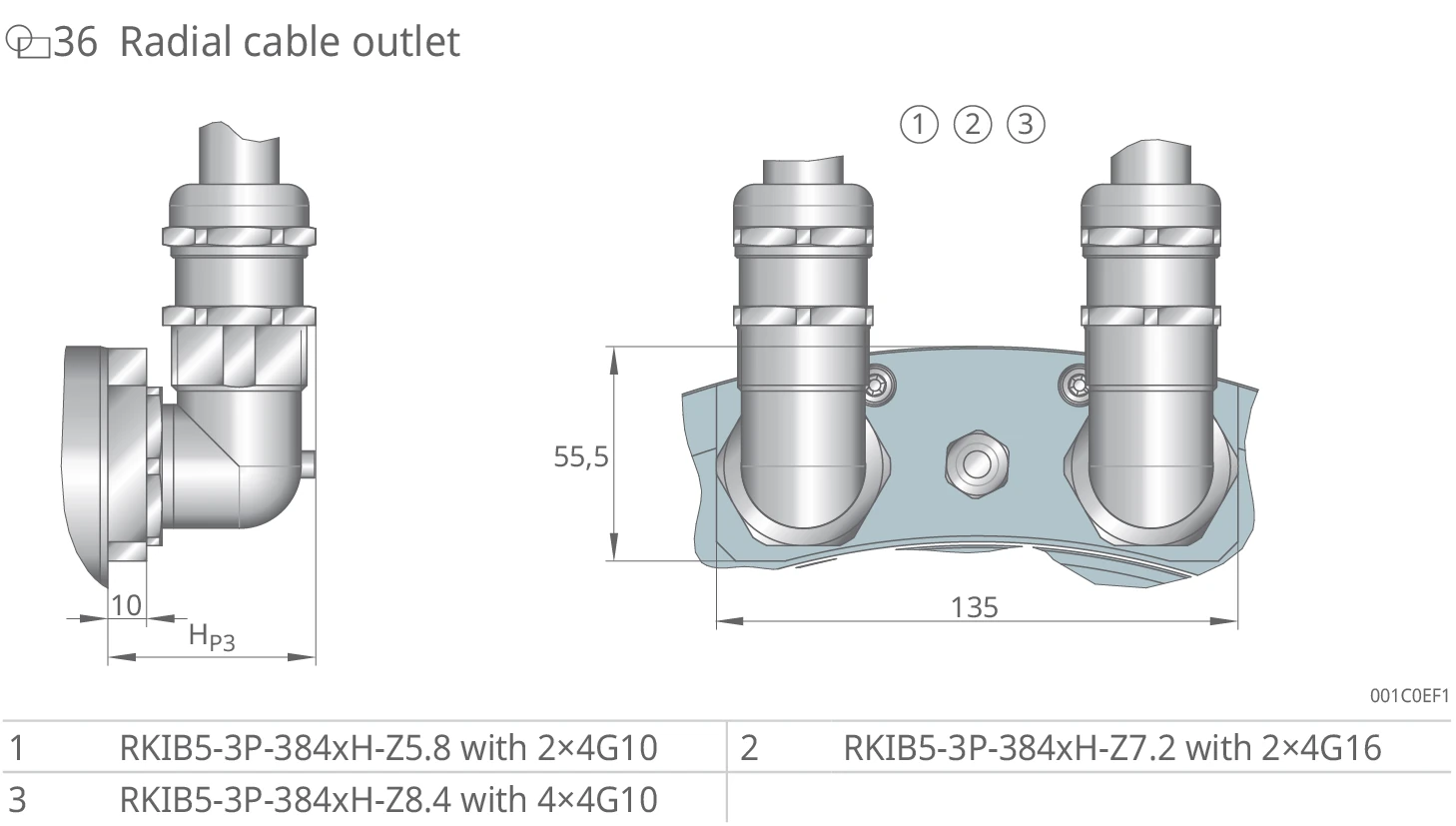

徑向電纜出線（Radial cable outlet）
徑向電纜出線：側視圖為直角彎出，標注直角電纜螺絲高度 HP3（=10）。配置 ①②③ 俯視寬度 135、高度 55.5。

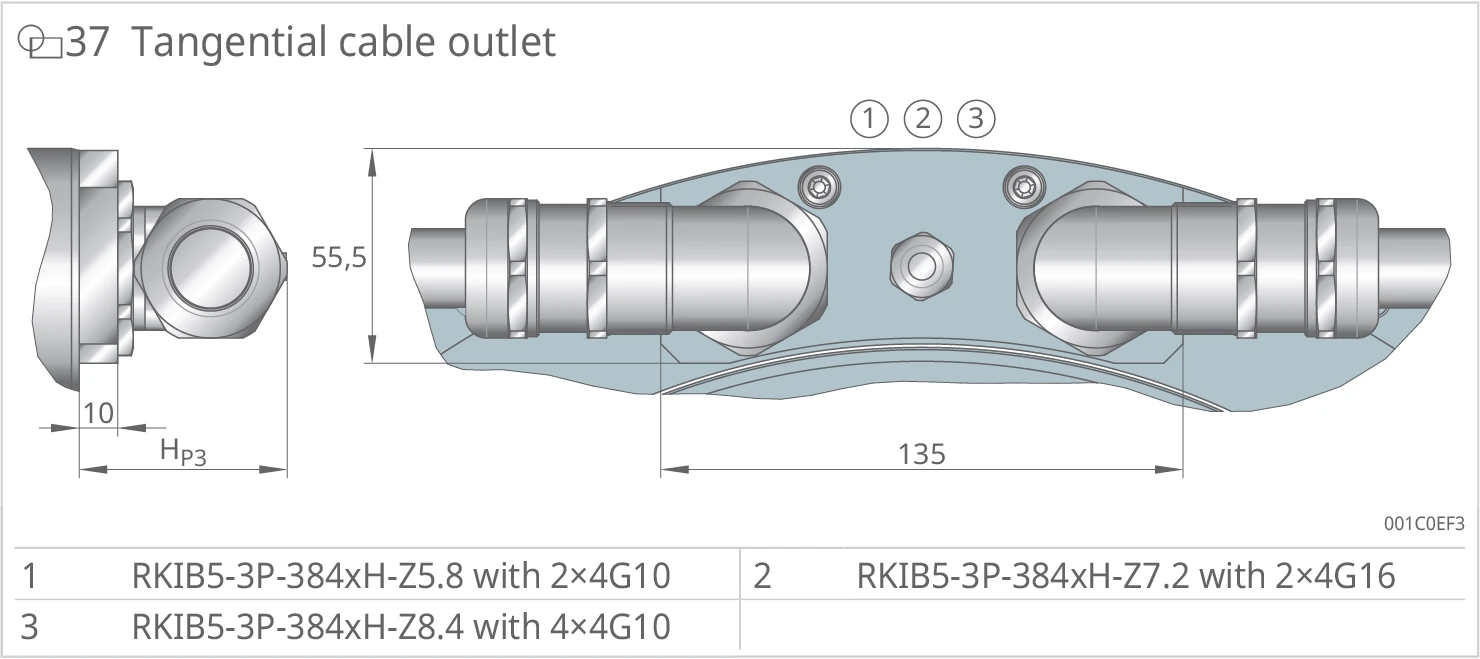

切向電纜出線（Tangential cable outlet）
切向電纜出線：側視圖標注 HP3（=10）。配置 ①②③ 切向延伸寬度 135、高度 55.5。
| 編號 | 型號 | 電源電纜 |
|---|---|---|
| ① | RKIB5-3P-384xH-Z5.8 | 2×4G10 |
| ② | RKIB5-3P-384xH-Z7.2 | 2×4G16 |
| ③ | RKIB5-3P-384xH-Z8.4 | 4×4G10 |
RKIB11-3P-460xH 電纜出線
馬達選型資料可於產品資料表中查得。出線位置編號對應：
- ① RKIB11-3P-460xH-Z7.5，2×4G16
- ② RKIB11-3P-460xH-Z6.0，2×4G10
- ③ RKIB11-3P-460xH-Z8.0，3×4G10

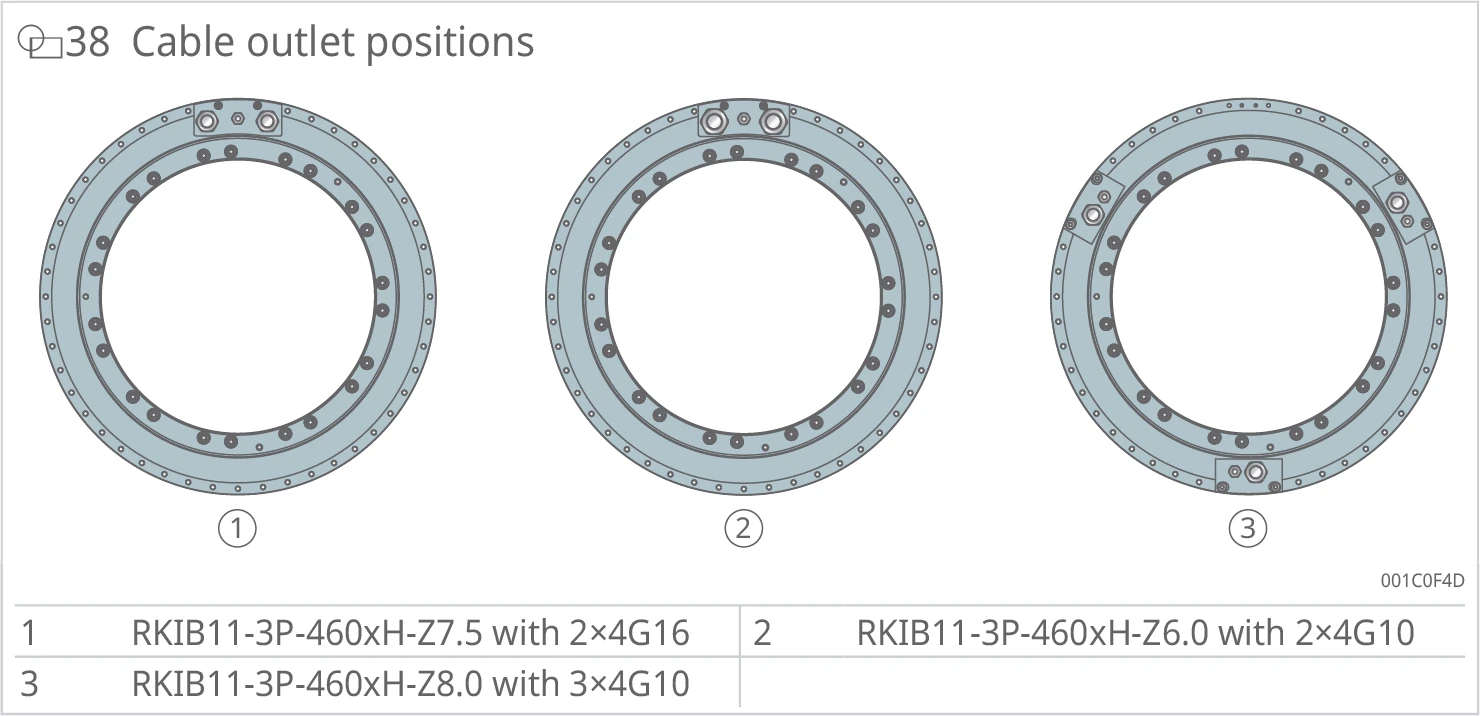

出線位置（Cable outlet positions）
三種繞組變體的電纜出線位置俯視圖：①（Z7.5，2×4G16）、②（Z6.0，2×4G10）、③（Z8.0，3×4G10）。

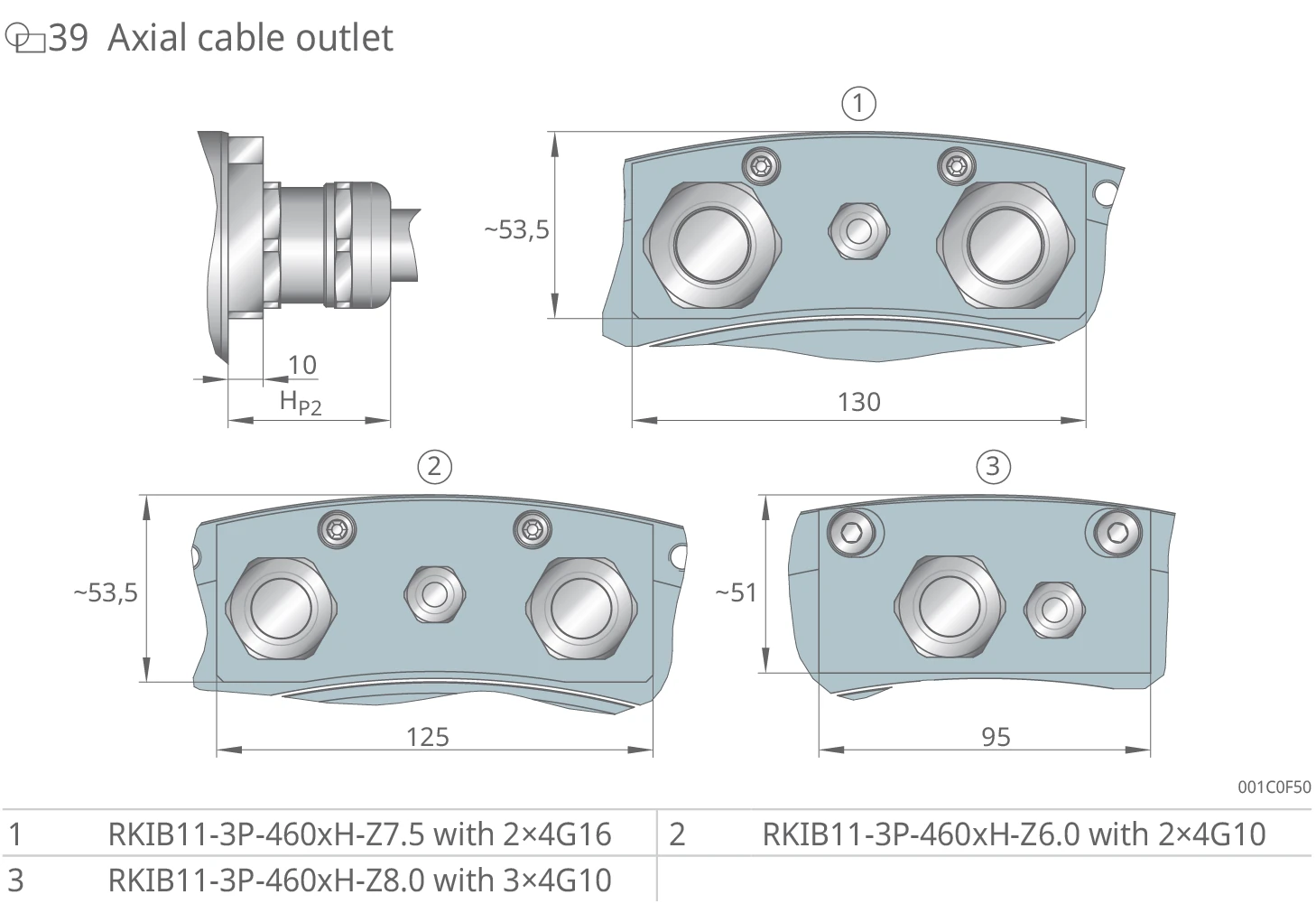

軸向電纜出線（Axial cable outlet）
軸向電纜出線：側視圖標注軸向電纜螺絲高度 HP2（=10）。配置 ①（Z7.5）俯視寬度 130、高度 ~53.5；配置 ②（Z6.0）寬度 125、高度 ~53.5；配置 ③（Z8.0）寬度 95、高度 ~51。

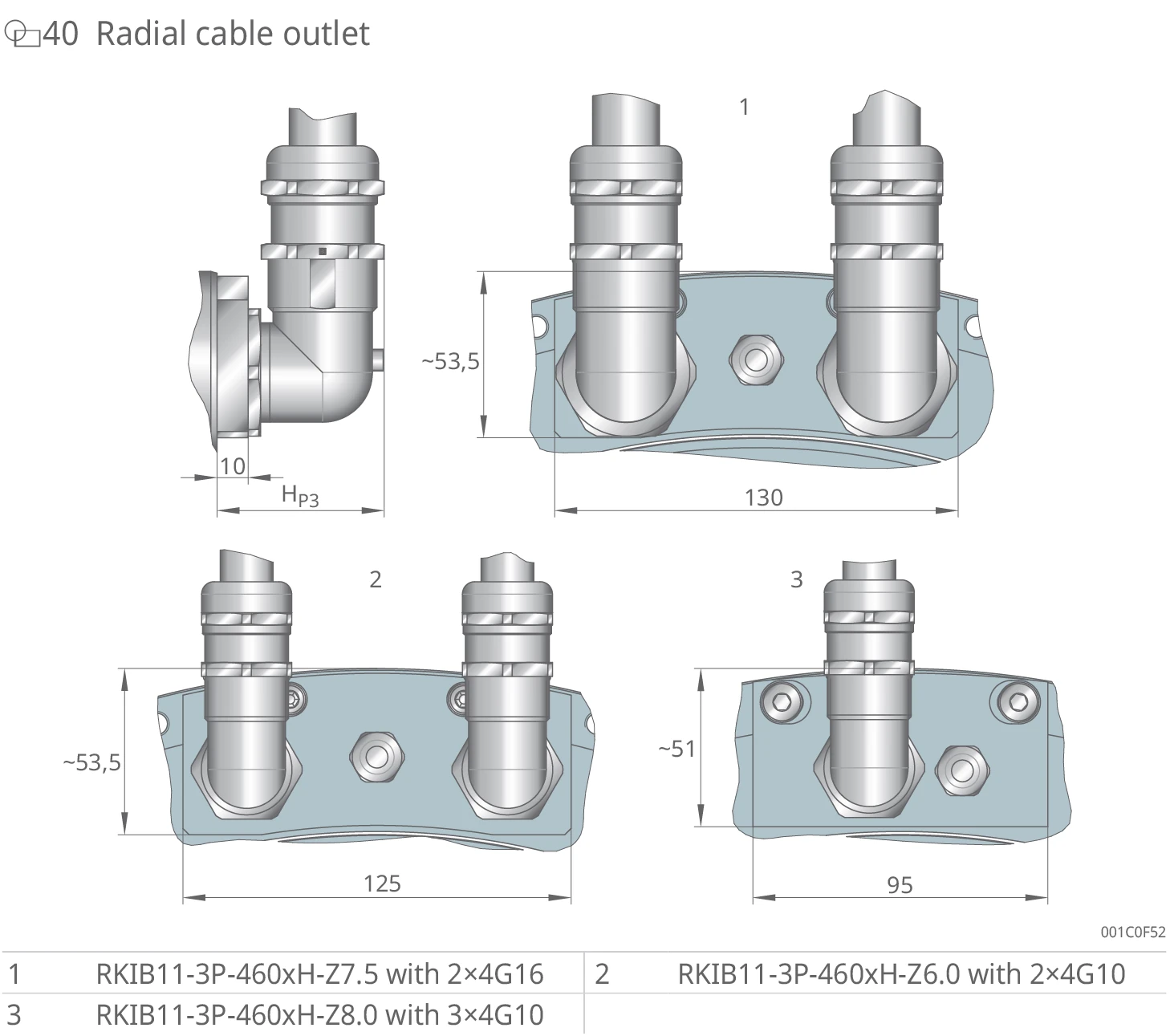

徑向電纜出線（Radial cable outlet）
徑向電纜出線：側視圖為直角彎出，標注直角電纜螺絲高度 HP3（=10）。配置 ①（Z7.5）俯視寬度 130、高度 ~53.5；配置 ②（Z6.0）寬度 125、高度 ~53.5；配置 ③（Z8.0）寬度 95、高度 ~51。

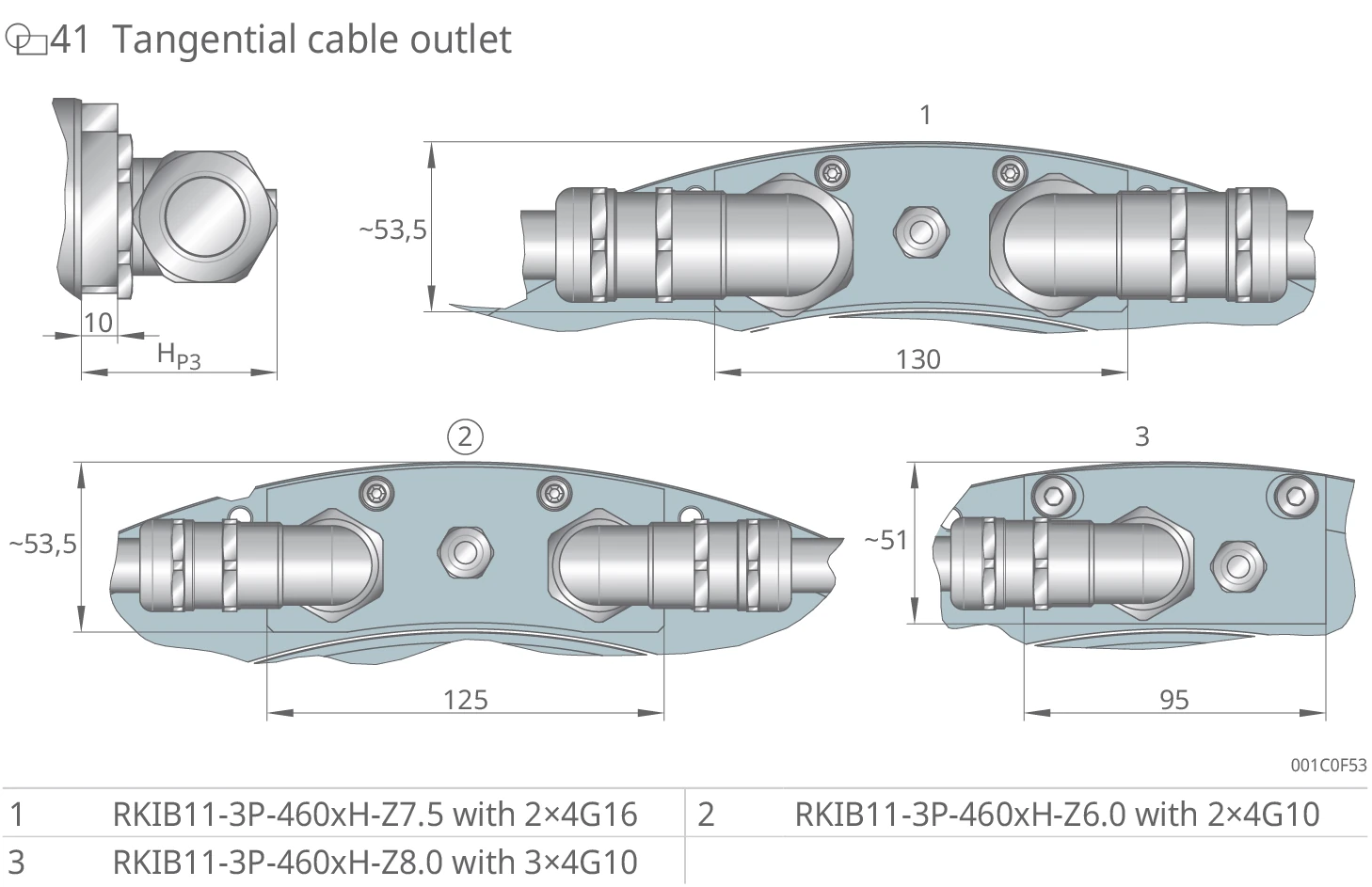

切向電纜出線（Tangential cable outlet）
切向電纜出線：側視圖標注 HP3（=10）。配置 ①（Z7.5）切向延伸寬度 130、高度 ~53.5；配置 ②（Z6.0）寬度 125、高度 ~53.5；配置 ③（Z8.0）寬度 95、高度 ~51。
| 編號 | 型號 | 電源電纜 |
|---|---|---|
| ① | RKIB11-3P-460xH-Z7.5 | 2×4G16 |
| ② | RKIB11-3P-460xH-Z6.0 | 2×4G10 |
| ③ | RKIB11-3P-460xH-Z8.0 | 3×4G10 |
RKIB11-3P-690xH 電纜出線
馬達選型資料可於產品資料表中查得。出線位置編號對應：
- ① RKIB11-3P-690xH-Z7.5，2×4G16
- ② RKIB11-3P-690xH-Z6.1，2×4G10
- ③ RKIB11-3P-690xH-Z8.8，5×4G10

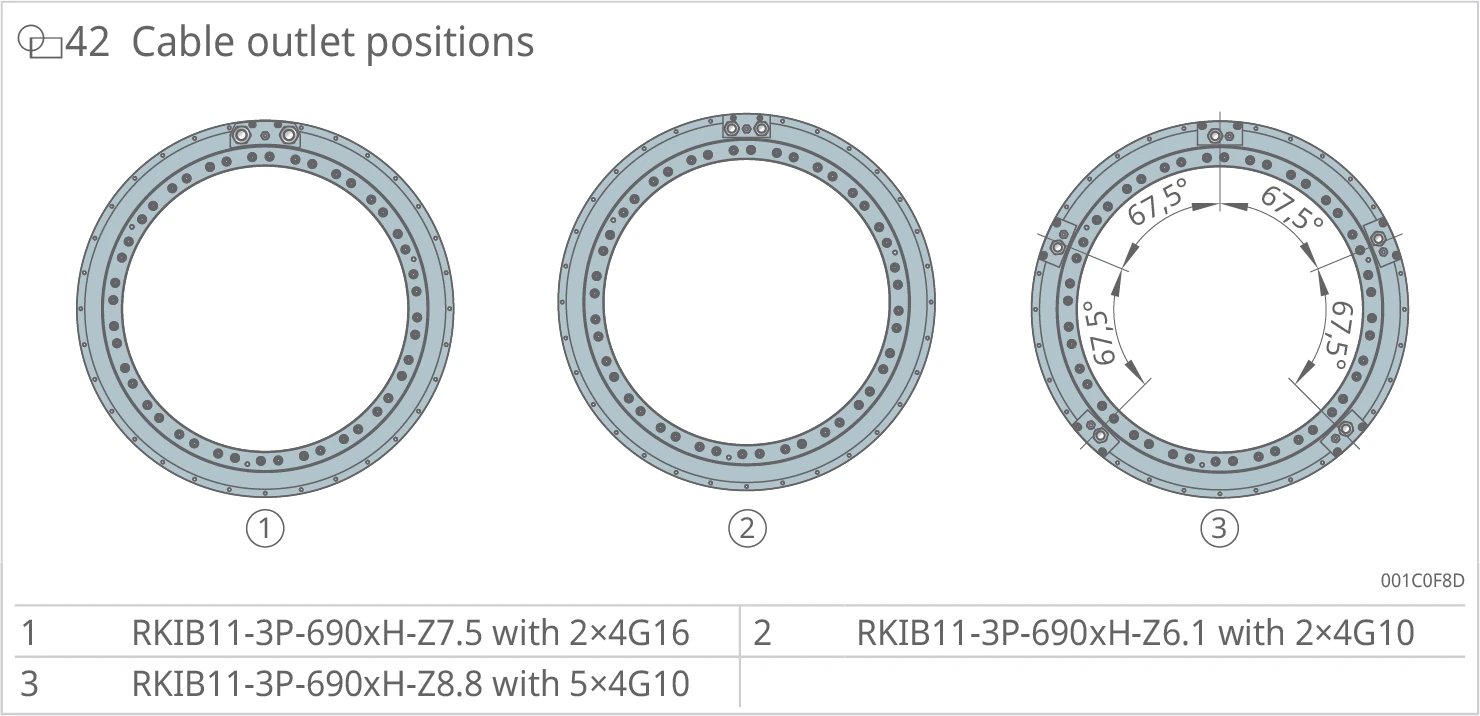

出線位置（Cable outlet positions）
三種繞組變體的電纜出線位置俯視圖：①（Z7.5，2×4G16）、②（Z6.1，2×4G10）、③（Z8.8，5×4G10）。配置 ③ 兩側標注 67.5° 夾角。

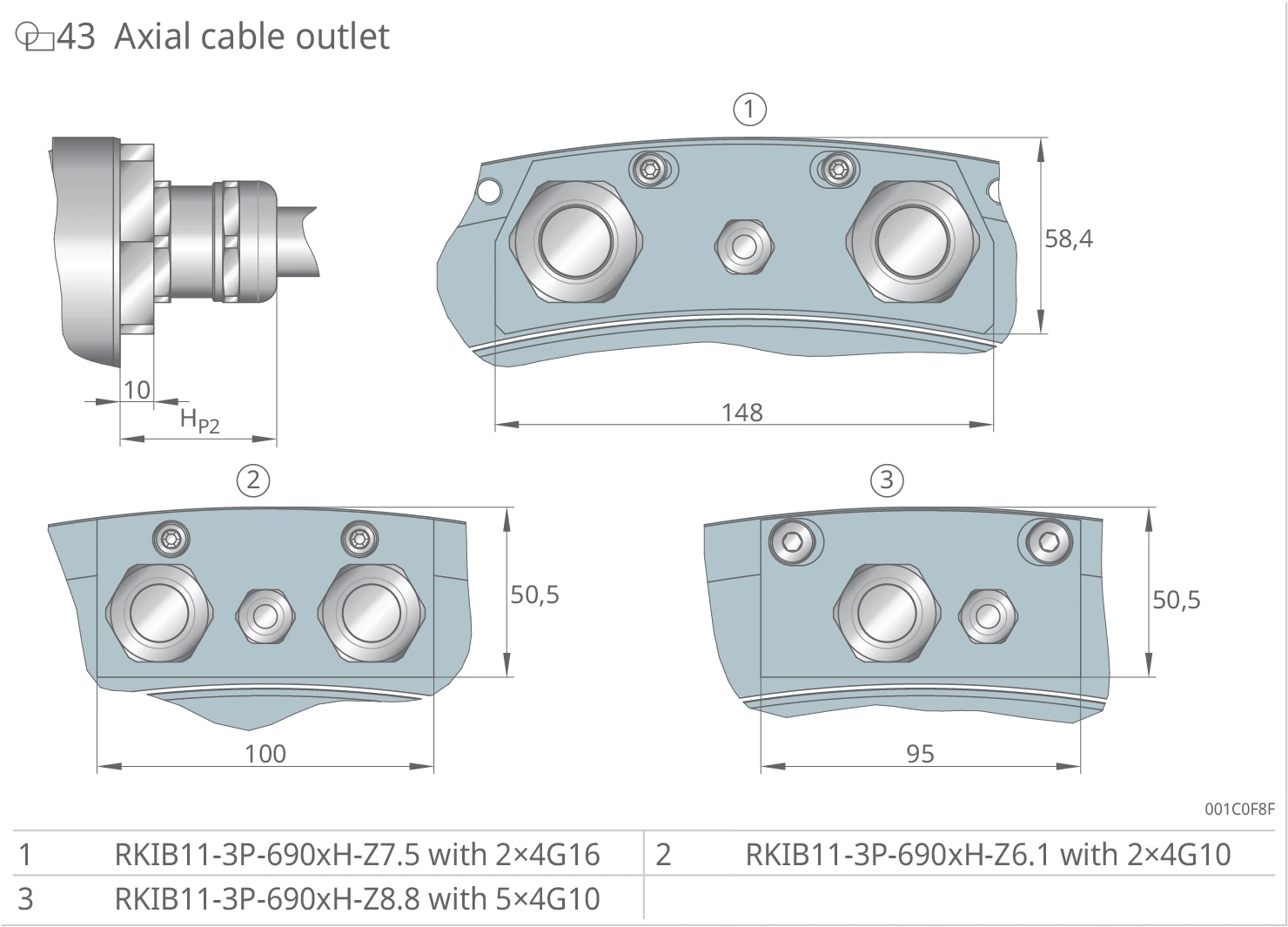

軸向電纜出線（Axial cable outlet）
軸向電纜出線：側視圖標注軸向電纜螺絲高度 HP2（=10）。配置 ①（Z7.5）俯視寬度 148、高度 58.4；配置 ②（Z6.1）寬度 100、高度 50.5；配置 ③（Z8.8）寬度 95、高度 50.5。
| 編號 | 型號 | 電源電纜 |
|---|---|---|
| ① | RKIB11-3P-690xH-Z7.5 | 2×4G16 |
| ② | RKIB11-3P-690xH-Z6.1 | 2×4G10 |
| ③ | RKIB11-3P-690xH-Z8.8 | 5×4G10 |
註：RKIB11-3P-690xH 之型錄第 3.3.5 節僅提供出線位置（圖 42）與軸向電纜出線（圖 43），未列出獨立的徑向與切向電纜出線圖面。
注意：所有尺寸數值單位為 mm。具約束力的資料與圖面將另行協議提供，建議在馬達設計階段向 Schaeffler 工程師尋求支援。規格如有更改，恕不另行通知。
