尺寸表 PDF

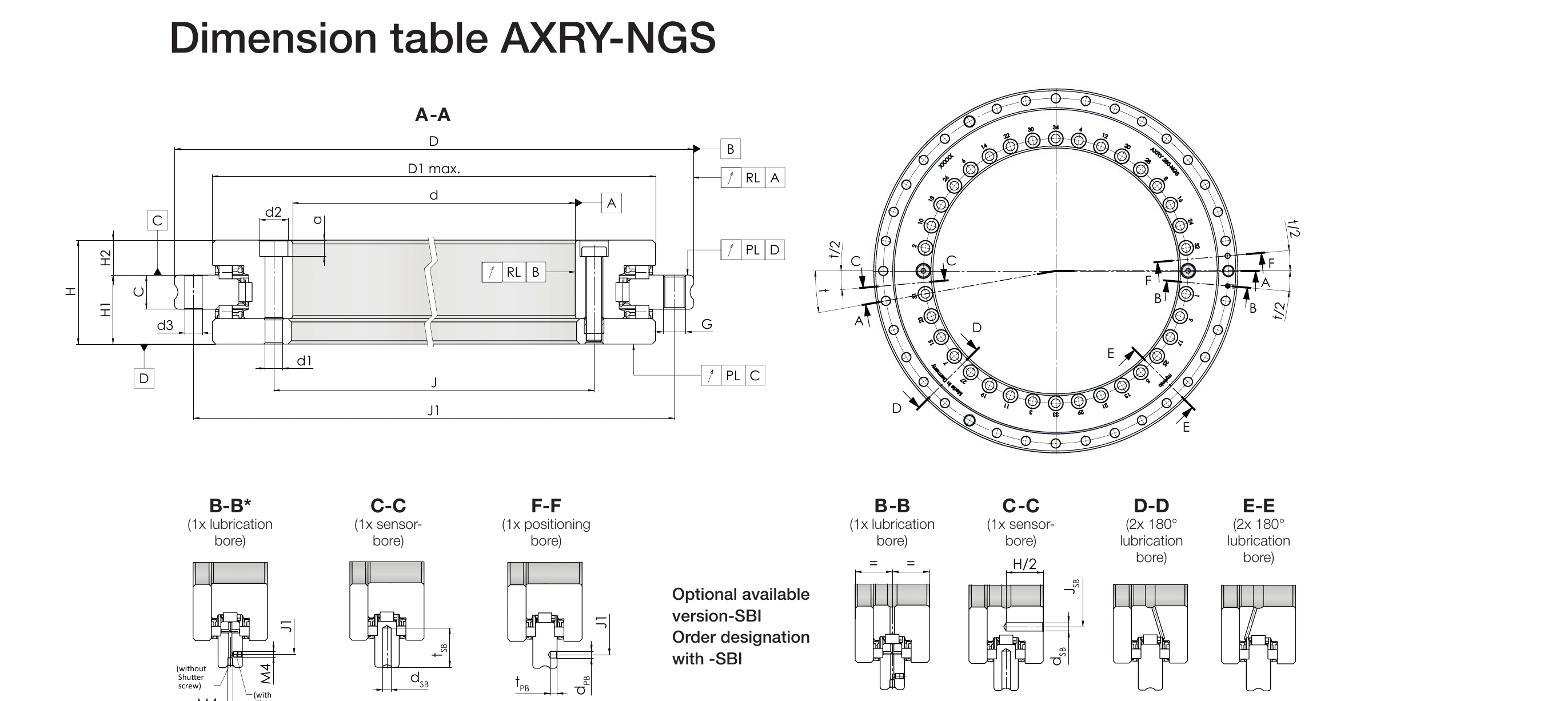

尺寸標記說明
註腳說明：
1) 包含緊固螺絲或拔出螺紋
2) 螺絲緊固扭矩依據 DIN 912，強度等級 10.9
3) 注意！周邊結構中的固定孔應遵守軸承孔的節距
4) 大 L 環的螺絲沉孔開向軸承孔。此區域不支撐軸承內徑
5) 高速應用時請諮詢
6) 內部組裝後量測結果：量測轉速 nconst = 5 min-1；使用 myonic 標準油脂和標準油量；不含支撐環；軸承摩擦力矩在極限轉速時可增加 2.5 倍
主要尺寸
| 型號 | d [mm] | D [mm] | H [mm] | H1 [mm] | H2 [mm] | 重量 [kg] |
|---|---|---|---|---|---|---|
| AXRY 120-NGS | 120 | 210 | 40 | 26 | 14 | 4.5 |
| AXRY 200-NGS | 200 | 300 | 45 | 30 | 15 | 9.0 |
| AXRY 260-NGS | 260 | 385 | 55 | 36.5 | 18.5 | 17.1 |
| AXRY 325-NGS | 325 | 450 | 60 | 40 | 20 | 23.9 |
| AXRY 395-NGS | 395 | 525 | 65 | 42.5 | 22.5 | 31.6 |
| AXRY 460-NGS | 460 | 600 | 70 | 46 | 24 | 42.4 |
| AXRY 580-NGS | 580 | 750 | 90 | 60 | 30 | 84.8 |
| AXRY 650-NGS | 650 | 870 | 122 | 78 | 44 | 162.3 |
尺寸說明：
d = 內徑（軸頸直徑）
D = 外徑（座孔直徑）
H = 總高度
H1 = 工作台側高度
H2 = 軸側高度
負載能力參考
| 型號 | Ca [kN] | C0a [kN] | Cr [kN] | C0r [kN] | Cal [kN/µm] | Crl [kN/µm] | Ckl [kNm/mrad] | nG [min⁻¹] |
|---|---|---|---|---|---|---|---|---|
| AXRY 120-NGS | 100.4 | 484.7 | 40.1 | 82.8 | 4.1 | 1.9 | 14.2 | 2150 |
| AXRY 200-NGS | 159.2 | 901.8 | 93.5 | 226.2 | 6.6 | 3.5 | 53.1 | 1600 |
| AXRY 260-NGS | 178.7 | 1127.3 | 110.1 | 303.5 | 8.8 | 4.6 | 114.8 | 1200 |
| AXRY 325-NGS | 188 | 1277.6 | 115.6 | 345.4 | 10.3 | 5.2 | 193.4 | 1000 |
| AXRY 395-NGS | 212.5 | 1578.2 | 154.1 | 529.8 | 12.9 | 7.2 | 337.5 | 800 |
| AXRY 460-NGS | 190.9 | 1427.9 | 177.1 | 605.6 | 12.9 | 7.5 | 455.1 | 700 |
| AXRY 580-NGS | 484.7 | 3492.7 | 251.6 | 867.2 | 16.9 | 8.8 | 917.2 | 500 |
| AXRY 650-NGS | 816.3 | 5829.1 | 406.6 | 1317.1 | 20.3 | 9.8 | 1451.2 | 400 |
負載與剛性說明：
Ca = 動態軸向額定負載
C0a = 靜態軸向額定負載
Cr = 動態徑向額定負載
C0r = 靜態徑向額定負載
Cal = 軸向剛性
Crl = 徑向剛性
Ckl = 傾覆剛性
nG = 極限轉速
跳動精度
| 型號 | 標準 PL & RL [μm] | 限制 PL & RL [μm] | 高限制 PL & RL [μm] |
|---|---|---|---|
| AXRY 120-NGS | 3 | 1.5 | - |
| AXRY 200-NGS | 4 | 2 | - |
| AXRY 260-NGS | 6 | 3 | 2 |
| AXRY 325-NGS | 6 | 3 | 2 |
| AXRY 395-NGS | 6 | 3 | 2 |
| AXRY 460-NGS | 6 | 3 | 2 |
| AXRY 580-NGS | 10 | 5 | 3 |
| AXRY 650-NGS | 10 | 5 | 3 |
精度說明：
PL = 軸向跳動（Plan Lauf）
RL = 徑向跳動（Radial Lauf）
高度公差
| 型號 | H1 公差 [μm] | H2 公差 [μm] | 備註 |
|---|---|---|---|
| AXRY 120-NGS ~ 460-NGS | 標準限制 | 標準限制 | 標準配置 |
| AXRY 580-NGS | 可選限制 | 可選限制 | 需指定後綴 |
| AXRY 650-NGS | 可選限制 | 可選限制 | 需指定後綴 |
固定孔規格
| 型號 | 內環固定孔 | 外環固定孔 | 拔出螺紋 數量 x 規格 | 螺絲扭矩 MA [Nm] | 定位孔 | |||||
|---|---|---|---|---|---|---|---|---|---|---|
| d1 | d0 | a | 數量 | d1 | 數量 | 直徑 dPB | 深度 tPB | |||
| AXRY 120-NGS | 7 | 11 | 6.4 | 22 | 7 | 21 | M8 x 3 | 14 | 5 | 5 |
| AXRY 200-NGS | 7 | 11 | 6.4 | 46 | 7 | 45 | M8 x 3 | 14 | 5 | 5 |
| AXRY 260-NGS | 9.3 | 15 | 8.6 | 34 | 9.3 | 33 | M12 x 3 | 34 | 5 | 5 |
| AXRY 325-NGS | 9.3 | 15 | 8.6 | 34 | 9.3 | 33 | M12 x 3 | 34 | 5 | 5 |
| AXRY 395-NGS | 9.3 | 15 | 8.6 | 46 | 9.3 | 45 | M12 x 3 | 34 | 5 | 5 |
| AXRY 460-NGS | 9.3 | 15 | 8.6 | 46 | 9.3 | 45 | M12 x 3 | 34 | 5 | 5 |
| AXRY 580-NGS | 11.4 | 18 | 10.6 | 46 | 11.4 | 42 | M12 x 6 | 68 | 8 | 8 |
| AXRY 650-NGS | 14 | 20 | 12.6 | 46 | 14 | 42 | M12 x 6 | 116 | 10 | 10 |
固定孔說明：
d1 = 螺絲通孔直徑
d0 = 螺絲沉孔直徑
a = 螺絲沉孔深度
dPB = 定位孔直徑
tPB = 定位孔深度
潤滑孔配置
標準配置（NGS - 內環旋轉）
B-B*
1x 潤滑孔
(軸向潤滑時需拆除塞頭並封閉徑向孔)
E-E
1x 潤滑孔
(徑向潤滑)
可選配置（SBI - 外環旋轉）- 訂貨代碼 -SB
B-B
1x 潤滑孔
C-C
2x 180° 潤滑孔
D-D
2x 180° 潤滑孔
注意 (B-B* 配置)
進行軸向潤滑時，請拆除螺絲塞頭並封閉徑向潤滑孔！
CAD 模型下載
注意事項
重要提醒
- 本表所列數據為參考值，最終規格以 myonic 官方產品目錄及嵌入的 PDF 尺寸表為準
- NGS-SBI 系列（外環旋轉）具有相同的主要尺寸，但內部結構針對外環旋轉進行了優化
- NGS 系列相比 NGX 具有更高的負載能力和剛性，適用於重載應用
- 特殊配置或客製化設計請聯繫 myonic 應用工程團隊
