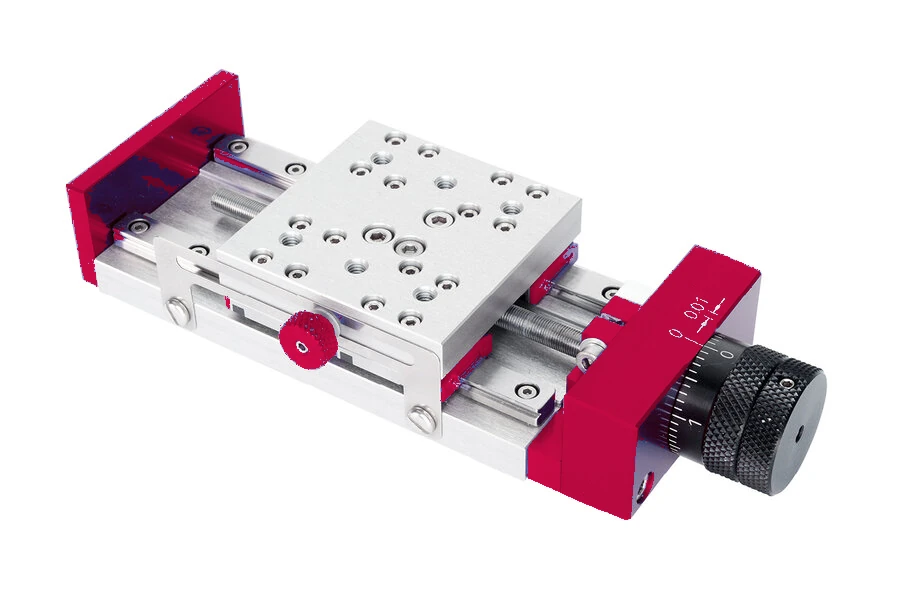

NFM 定位台
產品說明
NFM 為搭配 SCHNEEBERGER MINIRAIL 線性導軌的單軸手動驅動台。以精密導程螺桿手動定位， 配備防背隙螺帽與可歸零的刻度鼓，讀數精度 0.01 mm，行程 25–150 mm。
NFM 為模組化系統，台座與頂板長度可選，可組合出 25–150 mm 之間的行程。 台身部件採鋁陽極處理，MINIRAIL 線性導軌與導程螺桿採不鏽鋼。滑台可整合於任意平面。
特殊尺寸與／或特殊安裝孔位可依需求訂製。可選側面或直接於導程螺桿上的夾持裝置 （加裝後 L 尺寸增加 7 mm）。夾持裝置可安裝於滑台任一側（尺寸 7 無手搖柄）。
選項
- KR — 右側夾持
- KL — 左側夾持
- KS — 導程螺桿上夾持
可依需求組裝為 X-Y 雙軸（無需中間板）或加裝托架組成 X-Y-Z 三軸系統。
工程圖

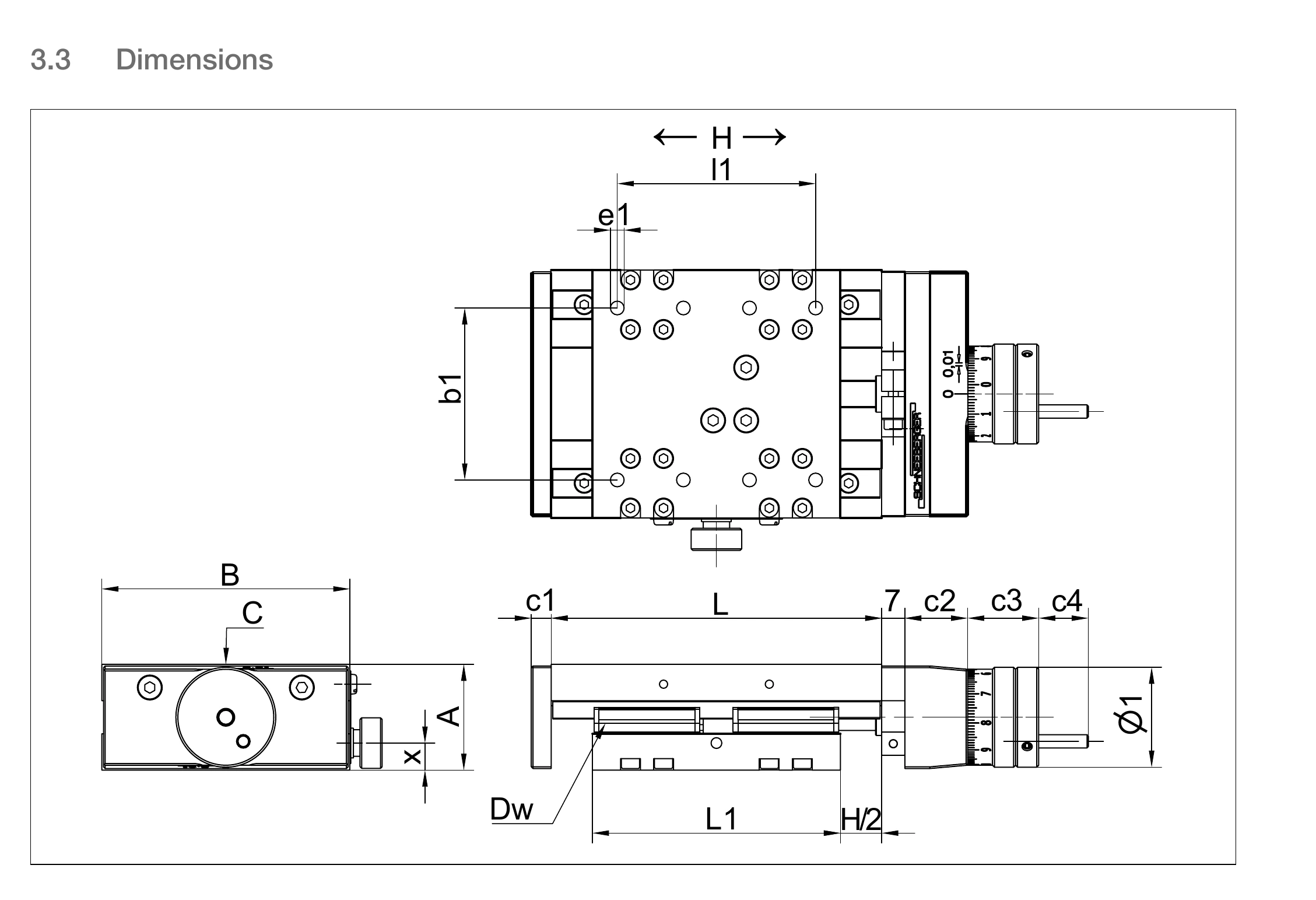

NFM 尺寸圖

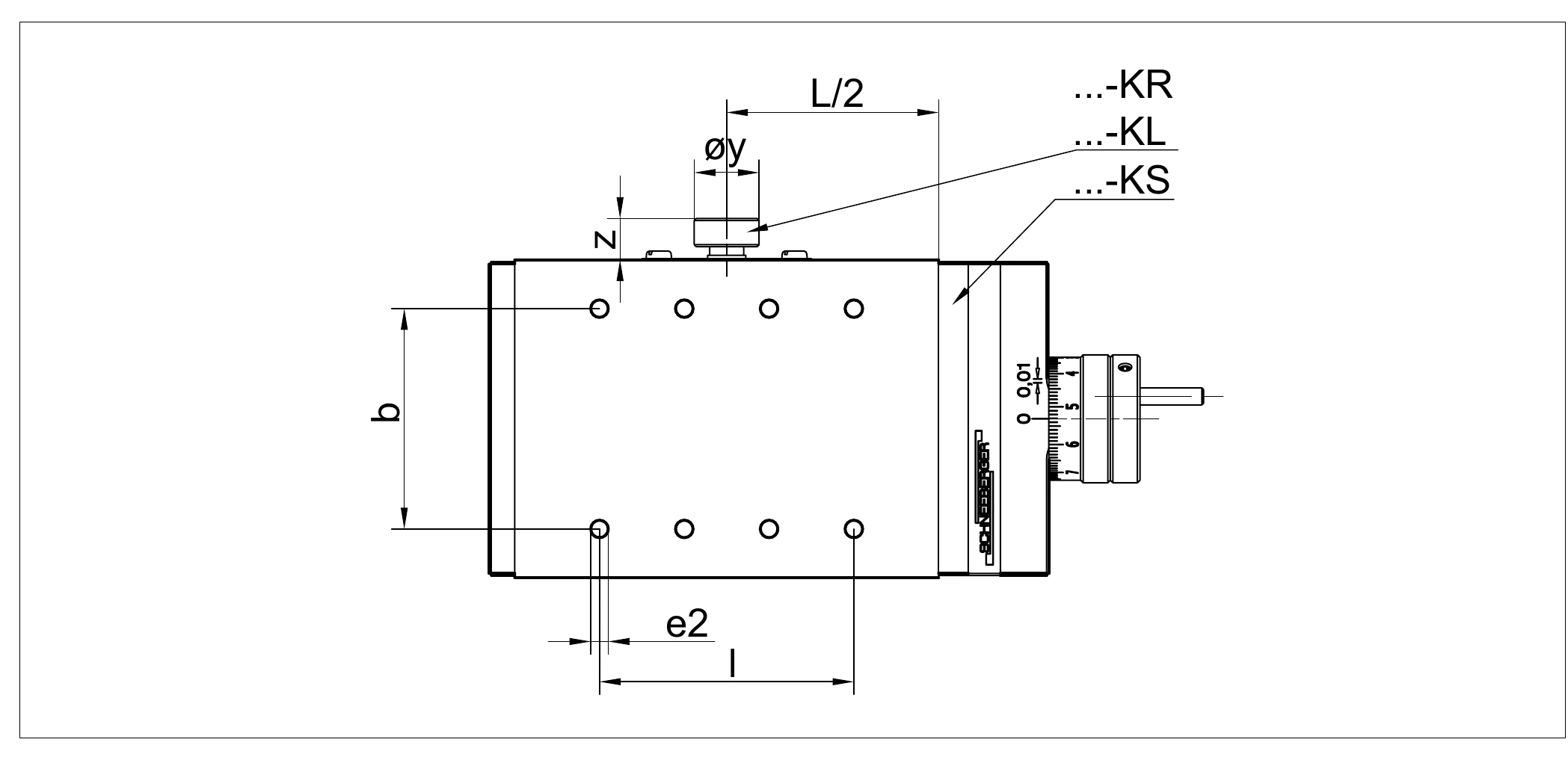

夾持裝置：…-KR（右）／…-KL（左）／…-KS（螺桿上）
尺寸表
尺寸（mm）
| 型號 | A | B | H | Dw | L | L1 | l | l1 | e1 | e2 | b | b1 | c1 | c2 | c3 | c4 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| NFM 7- 75/50 | 25 | 50 | 25 | MNN 7 | 75 | 50 | 3x15 | 2x15 | M4/8 | M4x8 | 30 | 30 | 5 | 14 | 19.5 | - |
| NFM 7-100/50 | 25 | 50 | 50 | MNN 7 | 100 | 50 | 5x15 | 2x15 | M4/8 | M4x8 | 30 | 30 | 5 | 14 | 19.5 | - |
| NFM 7-125/50 | 25 | 50 | 75 | MNN 7 | 125 | 50 | 3x30 | 2x15 | M4/8 | M4x8 | 30 | 30 | 5 | 14 | 19.5 | - |
| NFM 7-100/75 | 25 | 50 | 25 | MNN 7 | 100 | 75 | 5x15 | 4x15 | M4/8 | M4x8 | 30 | 30 | 5 | 14 | 19.5 | - |
| NFM 7-125/75 | 25 | 50 | 50 | MNN 7 | 125 | 75 | 3x30 | 4x15 | M4/8 | M4x8 | 30 | 30 | 5 | 14 | 19.5 | - |
| NFM 7-150/75 | 25 | 50 | 75 | MNN 7 | 150 | 75 | 4x30 | 4x15 | M4/8 | M4x8 | 30 | 30 | 5 | 14 | 19.5 | - |
| NFM 9-100/75 | 32 | 75 | 25 | MNN 9 | 100 | 75 | 3x20 | 3x20 | M5x11 | M5x11 | 52 | 52 | 6 | 19 | 21.5 | 15 |
| NFM 9-125/75 | 32 | 75 | 50 | MNN 9 | 125 | 75 | 4x20 | 3x20 | M5x11 | M5x11 | 52 | 52 | 6 | 19 | 21.5 | 15 |
| NFM 9-150/75 | 32 | 75 | 75 | MNN 9 | 150 | 75 | 5x20 | 3x20 | M5x11 | M5x11 | 52 | 52 | 6 | 19 | 21.5 | 15 |
| NFM 9-175/75 | 32 | 75 | 100 | MNN 9 | 175 | 75 | 7x20 | 3x20 | M5x11 | M5x11 | 52 | 52 | 6 | 19 | 21.5 | 15 |
| NFM 9-200/75 | 32 | 75 | 125 | MNN 9 | 200 | 75 | 8x20 | 3x20 | M5x11 | M5x11 | 52 | 52 | 6 | 19 | 21.5 | 15 |
| NFM 9-125/100 | 32 | 75 | 25 | MNN 9 | 125 | 100 | 4x20 | 4x20 | M5x11 | M5x11 | 52 | 52 | 6 | 19 | 21.5 | 15 |
| NFM 9-150/100 | 32 | 75 | 50 | MNN 9 | 150 | 100 | 5x20 | 4x20 | M5x11 | M5x11 | 52 | 52 | 6 | 19 | 21.5 | 15 |
| NFM 9-175/100 | 32 | 75 | 75 | MNN 9 | 175 | 100 | 7x20 | 4x20 | M5x11 | M5x11 | 52 | 52 | 6 | 19 | 21.5 | 15 |
| NFM 9-200/100 | 32 | 75 | 100 | MNN 9 | 200 | 100 | 8x20 | 4x20 | M5x11 | M5x11 | 52 | 52 | 6 | 19 | 21.5 | 15 |
| NFM 12-150/100 | 36 | 100 | 50 | MNN 12 | 150 | 100 | 4x25 | 3x25 | M5x11 | M5x11 | 75 | 75 | 7 | 19 | 21.5 | 15 |
| NFM 12-200/100 | 36 | 100 | 100 | MNN 12 | 200 | 100 | 6x25 | 3x25 | M5x11 | M5x11 | 75 | 75 | 7 | 19 | 21.5 | 15 |
| NFM 12-250/100 | 36 | 100 | 150 | MNN 12 | 250 | 100 | 4x50 | 3x25 | M5x11 | M5x11 | 75 | 75 | 7 | 19 | 21.5 | 15 |
尺寸（mm）／負載能力・扭矩・重量・直徑＋P
| 型號 | ø1 | øy | x | z | C (N) | Ml (Nm) | Mq (Nm) | 重量 (~kg) | ø + P (mm) |
|---|---|---|---|---|---|---|---|---|---|
| NFM 7- 75/50 | ø24 | ø10.3 | 6.1 | 7.5 | 2960 | 37 | 47 | 0.4 | M5x0.5 |
| NFM 7-100/50 | ø24 | ø10.3 | 6.1 | 7.5 | 2960 | 37 | 47 | 0.5 | M5x0.5 |
| NFM 7-125/50 | ø24 | ø10.3 | 6.1 | 7.5 | 2960 | 37 | 47 | 0.6 | M5x0.5 |
| NFM 7-100/75 | ø24 | ø10.3 | 6.1 | 7.5 | 2960 | 72 | 47 | 0.7 | M5x0.5 |
| NFM 7-125/75 | ø24 | ø10.3 | 6.1 | 7.5 | 2960 | 72 | 47 | 0.8 | M5x0.5 |
| NFM 7-150/75 | ø24 | ø10.3 | 6.1 | 7.5 | 2960 | 72 | 47 | 0.9 | M5x0.5 |
| NFM 9-100/75 | ø30 | ø15.3 | 8.2 | 9.8 | 5408 | 113 | 146 | 0.8 | M8x1 |
| NFM 9-125/75 | ø30 | ø15.3 | 8.2 | 9.8 | 5408 | 113 | 146 | 0.9 | M8x1 |
| NFM 9-150/75 | ø30 | ø15.3 | 8.2 | 9.8 | 5408 | 113 | 146 | 1 | M8x1 |
| NFM 9-175/75 | ø30 | ø15.3 | 8.2 | 9.8 | 5408 | 113 | 146 | 1.1 | M8x1 |
| NFM 9-200/75 | ø30 | ø15.3 | 8.2 | 9.8 | 5408 | 113 | 146 | 1.2 | M8x1 |
| NFM 9-125/100 | ø30 | ø15.3 | 8.2 | 9.8 | 5408 | 181 | 146 | 1 | M8x1 |
| NFM 9-150/100 | ø30 | ø15.3 | 8.2 | 9.8 | 5408 | 181 | 146 | 1.1 | M8x1 |
| NFM 9-175/100 | ø30 | ø15.3 | 8.2 | 9.8 | 5408 | 181 | 146 | 1.2 | M8x1 |
| NFM 9-200/100 | ø30 | ø15.3 | 8.2 | 9.8 | 5408 | 181 | 146 | 1.3 | M8x1 |
| NFM 12-150/100 | ø34 | ø15.3 | 8.7 | 9.8 | 8032 | 245 | 285 | 1.7 | M8x1 |
| NFM 12-200/100 | ø34 | ø15.3 | 8.7 | 9.8 | 8032 | 245 | 285 | 1.9 | M8x1 |
| NFM 12-250/100 | ø34 | ø15.3 | 8.7 | 9.8 | 8032 | 245 | 285 | 2.1 | M8x1 |
訂購型號
型號由尺寸等級與行程組成（台座長度 / 頂板長度），例如 NFM 9-150/100，
並可加註夾持選項 KR / KL / KS。
特殊尺寸或特殊安裝孔位請另洽詢。
