NH2 定位台（測微頭側置型 MS）
產品說明
NH2 為搭配 SCHNEEBERGER 線性軸承 Type R2-RF 的單軸定位台。以測微頭手動定位， 讀數精度 0.01 mm。台身部件由一支張力彈簧輕微預壓貼附於測微頭螺桿上。 本系列可選配有／無測微頭、有／無彈簧；測微頭可固定於滑台側面或前方。 相同尺寸的滑台可輕易組裝成雙軸（2 軸）配置。標準行程為 13/13 與 25/(40) mm， 特殊孔位或行程可依需求訂製。所有型式皆於滑台側面配置夾持系統。 台身部件採鋁陽極處理，線性軸承採不鏽鋼。滑台可整合於任意平面 （垂直方向安裝時，測微頭位於滑台下方）。
選項
- OF — 無張力彈簧
- MF — 含張力彈簧
- ML — 測微頭前置
- MS — 測微頭側置
夾持標準位於右側，客戶可輕易由右側改至左側（MS 型除外）。
工程圖

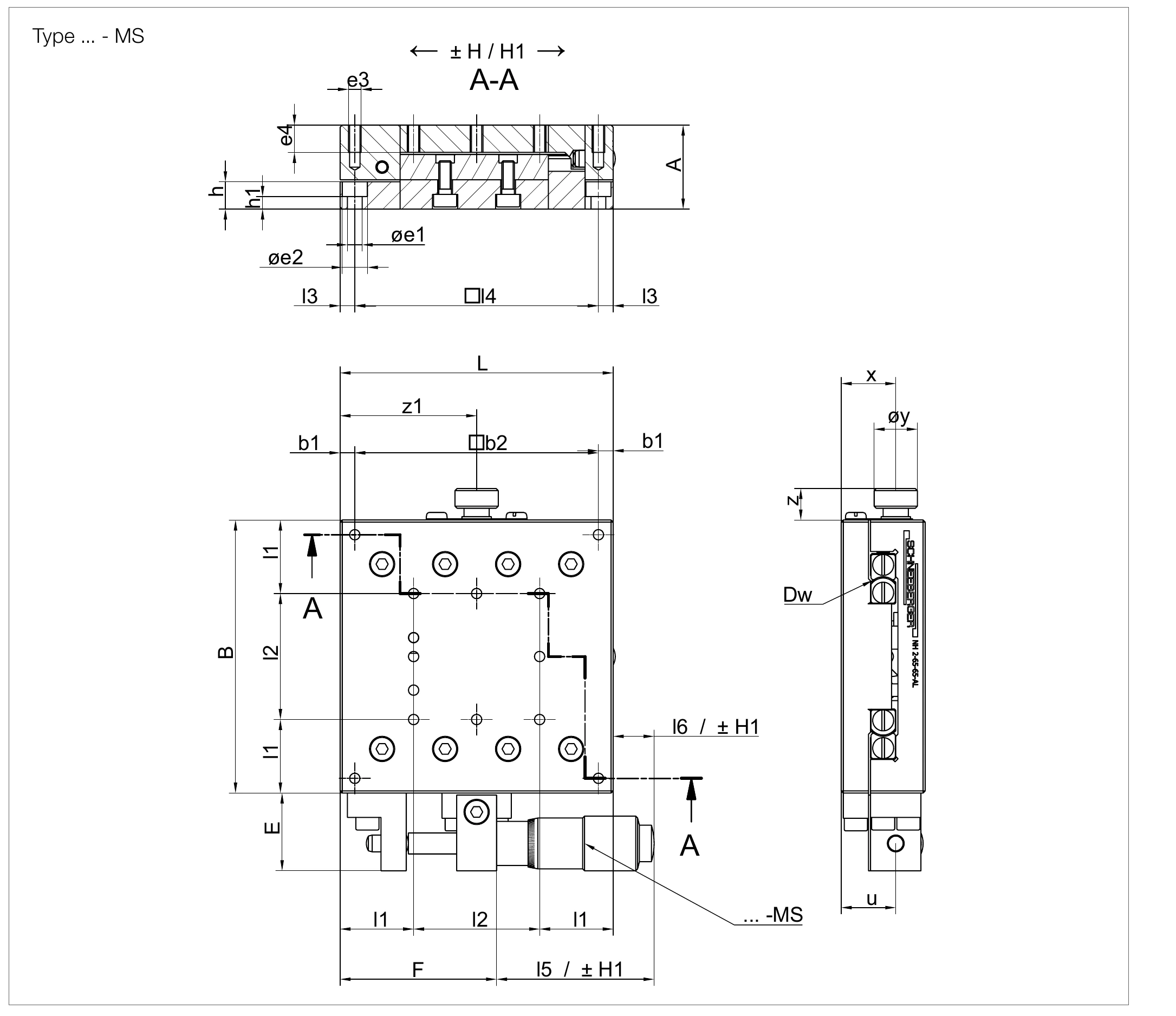

Type … - MS（測微頭側置型）

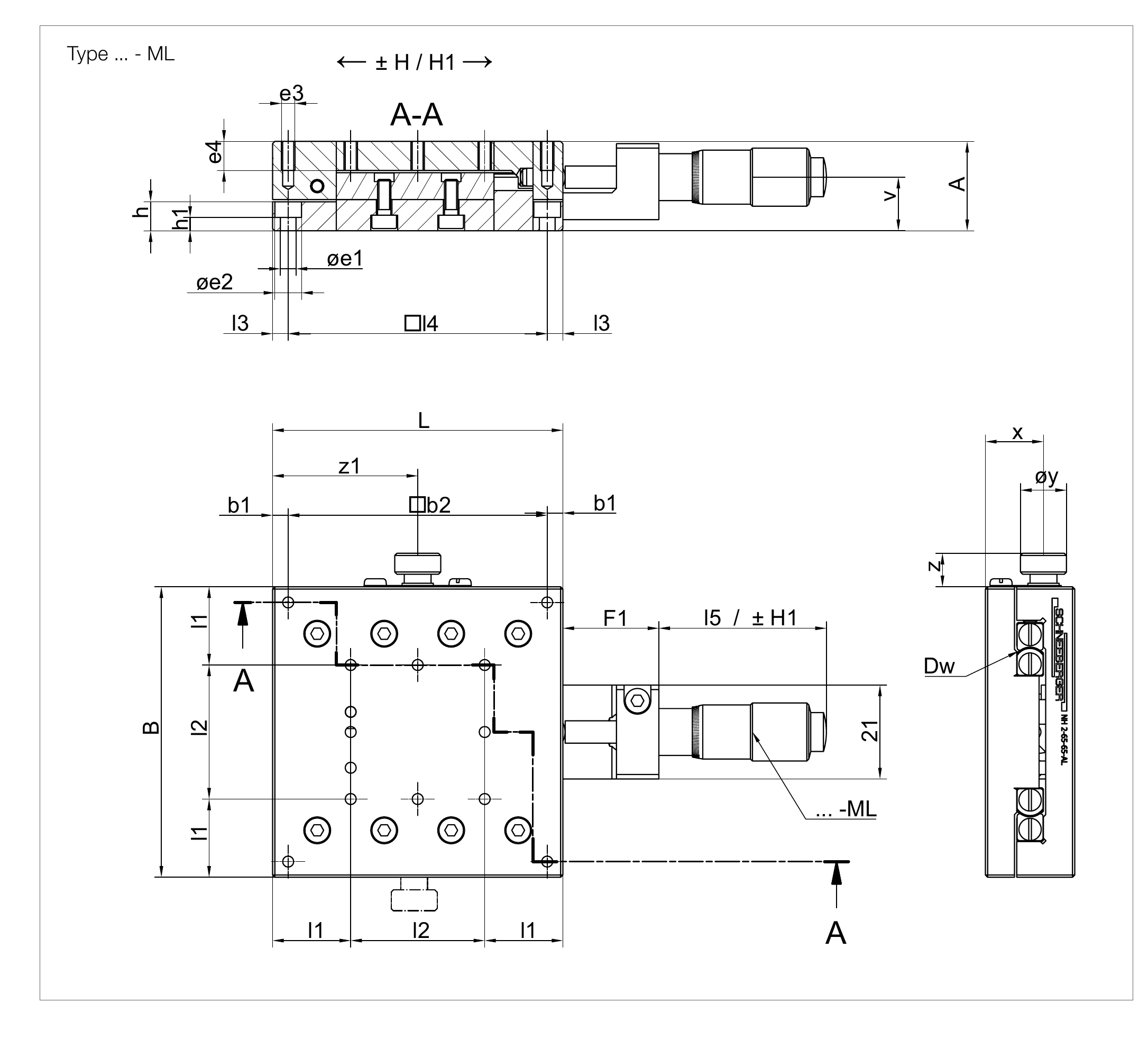

Type … - ML（測微頭前置型）
尺寸表
尺寸（mm）
| 型號 | A | B | H | H1 | Dw | L | l1 | l2 | l3 | l4 | l5 | l6 | F | F1 | b1 | b2 | h | h1 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| NH2-40/40-AL | 19 | 40 | ± 6.5 | ± 6.5 | R2 | 40 | - | - | 4 | 32 | 37.5 | 37.5 | 39.5 | 21.5 | 4 | 32 | 6 | 2.5 |
| NH2-65/65-AL | 20 | 65 | ± 6.5 | ± 6.5 | R2 | 65 | 17.5 | 2x15 | 3.5 | 58 | 37.5 | 9.75 | 37.25 | 21.5 | 3.5 | 58 | 6.5 | 3 |
| NH2-110/110-AL | 25 | 110 | ± 20 | ± 20 | R2 | 110 | 25 | 2x30 | 6 | 98 | 80.4 | 16.4 | 46 | 30.5 | 6 | 98 | 8 | 3.5 |
尺寸（mm）／負載能力・扭矩・重量
| 型號 | e1 | e2 | e3 | e4 | u | v | x | y | z | z1 | C (N) | ML (Nm) | MQ (Nm) | 重量 (kg) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| NH2-40/40-AL | 3.5 | 6 | M3 | 6 | 11 | 10 | 13 | 10.3 | 7.5 | 20 | 425 | 2.7 | 3.9 | 0.2 |
| NH2-65/65-AL | 3.5 | 6 | M3 | 6 | 13 | 12 | 13 | 10.3 | 7.5 | 32.5 | 850 | 7.5 | 13.5 | 0.4 |
| NH2-110/110-AL | 4.5 | 7.5 | M4 | 8 | 15 | 13 | 16 | 15.3 | 9.8 | 55 | 1420 | 12.9 | 43.5 | 1.7 |
訂購型號
基本型號搭配選項代號組成訂購型號，例如 NH2-65/65-AL-MS
（65/65 尺寸、鋁台身、測微頭側置）。可組合的選項見上方「選項」說明
（OF／MF、ML／MS）。特殊孔位或行程請另洽詢。
