myonic 軸向深溝滾珠軸承設計用於承受單方向的軸向負載。它們由軸圈、座圈以及球與保持架組件組成。 此類軸承不可承受徑向負載。

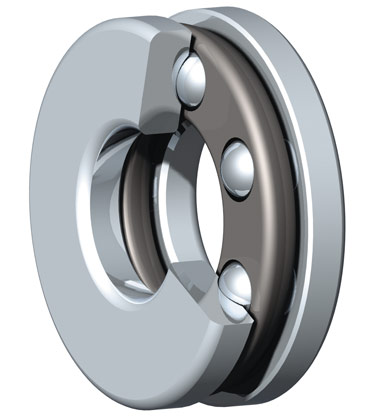

產品外觀
尺寸定義
| d | D | H | 型號 | d₁ | D₁ | dₑ min | Dₑ max | r max | 鋼珠組 | Ca (N) | Coa (N) | n Max |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 3 | 8 | 3.5 | B 308X | 3.2 | 7.8 | 6 | 5 | 0.1 | 6x1.588 | 783 | 676 | 15,000 |
| 4 | 10 | 4 | B 410X | 4.2 | 9.8 | 7.5 | 6.5 | 0.1 | 6x1.588 | 728 | 676 | 15,000 |
| 5 | 12 | 4 | B 512X | 5.2 | 11.8 | 9 | 8 | 0.1 | 8x1.588 | 832 | 901 | 13,000 |
| 6 | 14 | 5 | B 614X | 6.2 | 13.8 | 10.5 | 9.5 | 0.15 | 7x2.381 | 1657 | 1702 | 10,000 |
| 7 | 17 | 6 | B 717X | 7.2 | 16.8 | 13 | 11 | 0.15 | 8x2.778 | 2378 | 2662 | 10,000 |
| 8 | 19 | 7 | B 819X | 8.2 | 18.8 | 14.5 | 12.5 | 0.25 | 8x3.175 | 3045 | 3493 | 8,000 |
| 9 | 20 | 7 | B 920X | 9.2 | 19.8 | 15.5 | 13.5 | 0.25 | 8x3.175 | 2981 | 3692 | 8,000 |
壽命計算器 (軸向)
請先從左側選擇軸承
額定壽命 L10h --- 小時
公差等級規格 (Tolerance Specifications)
軸向深溝滾珠軸承以 P5P 或更高精度 生產
| 公差等級 (Tolerance Class) | Ø d | Ø D | H | 軸向跳動 (Axial Run-out) | |
|---|---|---|---|---|---|
| ≤17 mm | ≥19 mm | ||||
| P5 | 0/-8 μm | 0/-11 μm | 0/-13 μm | 0/-100 μm | 3 μm |
| P4 | 0/-7 μm | 0/-11 μm | 0/-13 μm | — | 2 μm |
建議配合公差 (Recommended Tolerances):
- 軸 (Shafts): +4 / -4 μm
- 座孔 (Housing): +8 / 0 μm
