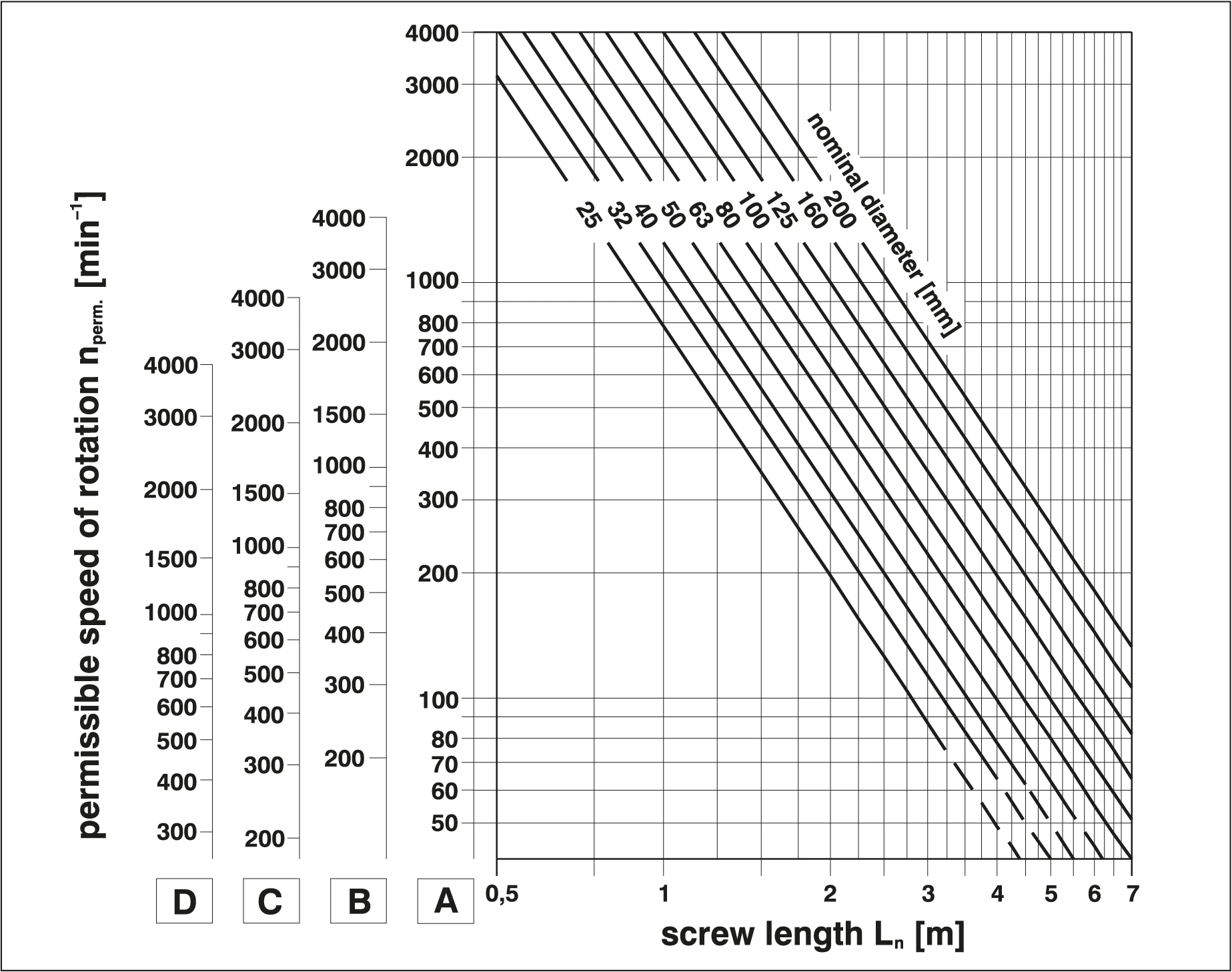

容許轉速計算
Permissible Speed Calculation
計算值應視為近似值。如需精確計算，請與我們聯繫。
*) 方向穩定安裝
橫向共振振動 Transverse Resonant Vibration
任何超過容許轉速的軸都會激發橫向共振振動。在滾珠螺桿上，這會導致螺帽系統承受過大的徑向負載。
安全係數
最大容許轉速為臨界轉速的 80%（低於臨界轉速 20%）。此安全係數已納入上方計算圖表中。
軸承配置的重要性 Importance of Bearing Arrangement
螺桿軸承的具體執行方式對容許轉速有重大影響。
nperm. = d0 + dkLn2 · kL · 107 [min-1]
d0 = 標稱直徑 (nominal diameter) [mm]
dk = 核心直徑 (core diameter) [mm]
Ln = 螺桿長度 (screw length) [mm]
kL = 軸承係數 (bearing factor)
d0, dk 請參閱數據表
螺桿下垂問題
Inadmissible Sagging of Screw
高細長比螺桿注意事項
當細長比 Ln/d0 > 50 時，需要在螺紋長度的自由區域提供額外支撐，以防止下垂。否則滾珠螺桿將處於不允許的工作條件下。
注意：這對驅動螺帽系統同樣重要！
極限應用諮詢
當 Ln/d0 > 40 時，請與我們聯繫以獲取專業建議。

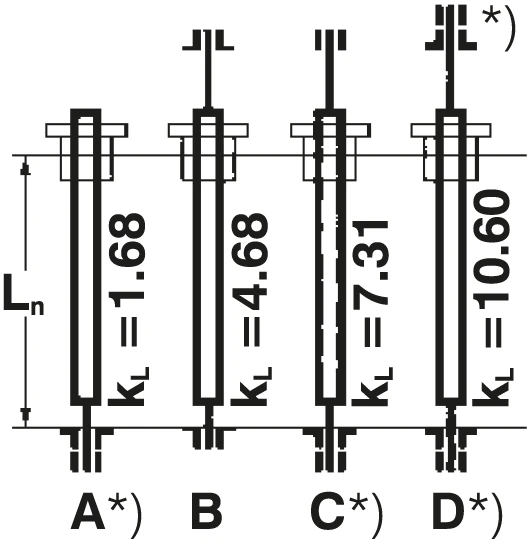

軸承係數 kL
Bearing Factor
kL 由螺桿兩端的軸承配置決定。標示 *) 者為方向穩定安裝。
| A *) | kL = 1.68 |
|---|---|
| B | kL = 4.68 |
| C *) | kL = 7.31 |
| D *) | kL = 10.60 |
符號說明
Symbol Reference
| 符號 | 說明 | 英文 |
|---|---|---|
| Ln | 螺桿長度 | Screw length |
| d0 | 標稱直徑 | Nominal diameter |
| nperm | 容許轉速 | Permissible speed |
| ncrit | 臨界轉速 | Critical speed |
