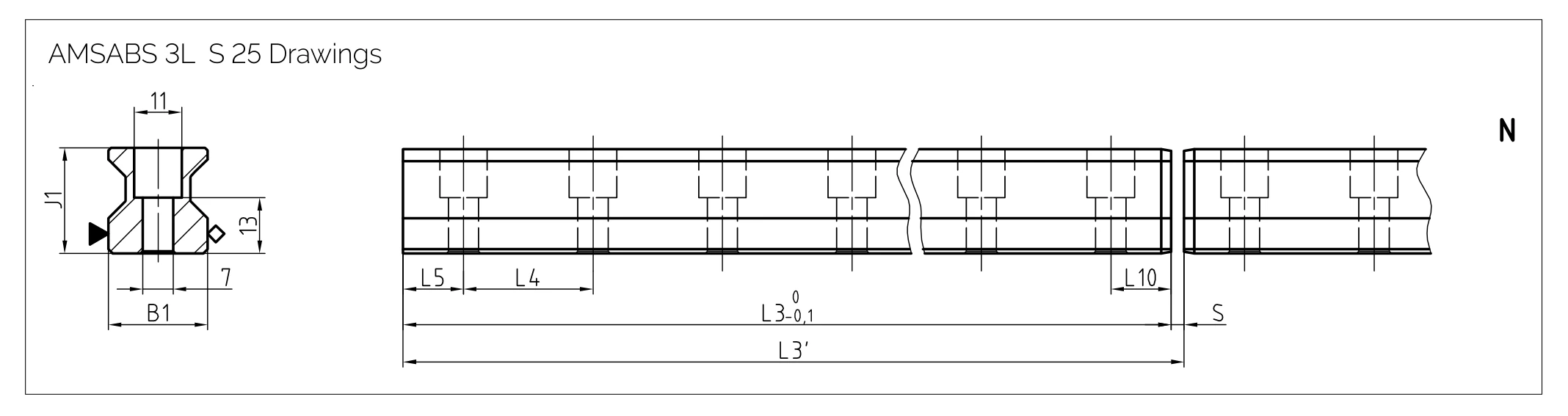

導軌型式 AMSABS 3L S 25
| AMSABS 3L S 25-N |
 |
| 標準型（上方鎖固） |
AMSABS 3L 特點：專為長軸量測設計，可接合多段導軌達到超過 6m 的量測長度。導軌接合處採用特殊設計，讀頭可順暢通過接合點。
導軌規格 AMSABS 3L S 25
| 參數 | AMSABS 3L S 25-N |
| 軌道寬度 B1 (mm) | 23 |
| 軌道高度 J1 (mm) | 24.45 |
| 最大單件長度 L3 (mm) | 2 999.5 |
| 系統總長度 L3' (mm) | 3 000 |
| 接合間隙 S (mm) | 0.5 |
| 固定孔間距 L4 (mm) | 30 |
| 首/末孔位置 L5/L10 (mm) | 14.75 |
| 軌道單位重量 (kg/m) | 3.4 |

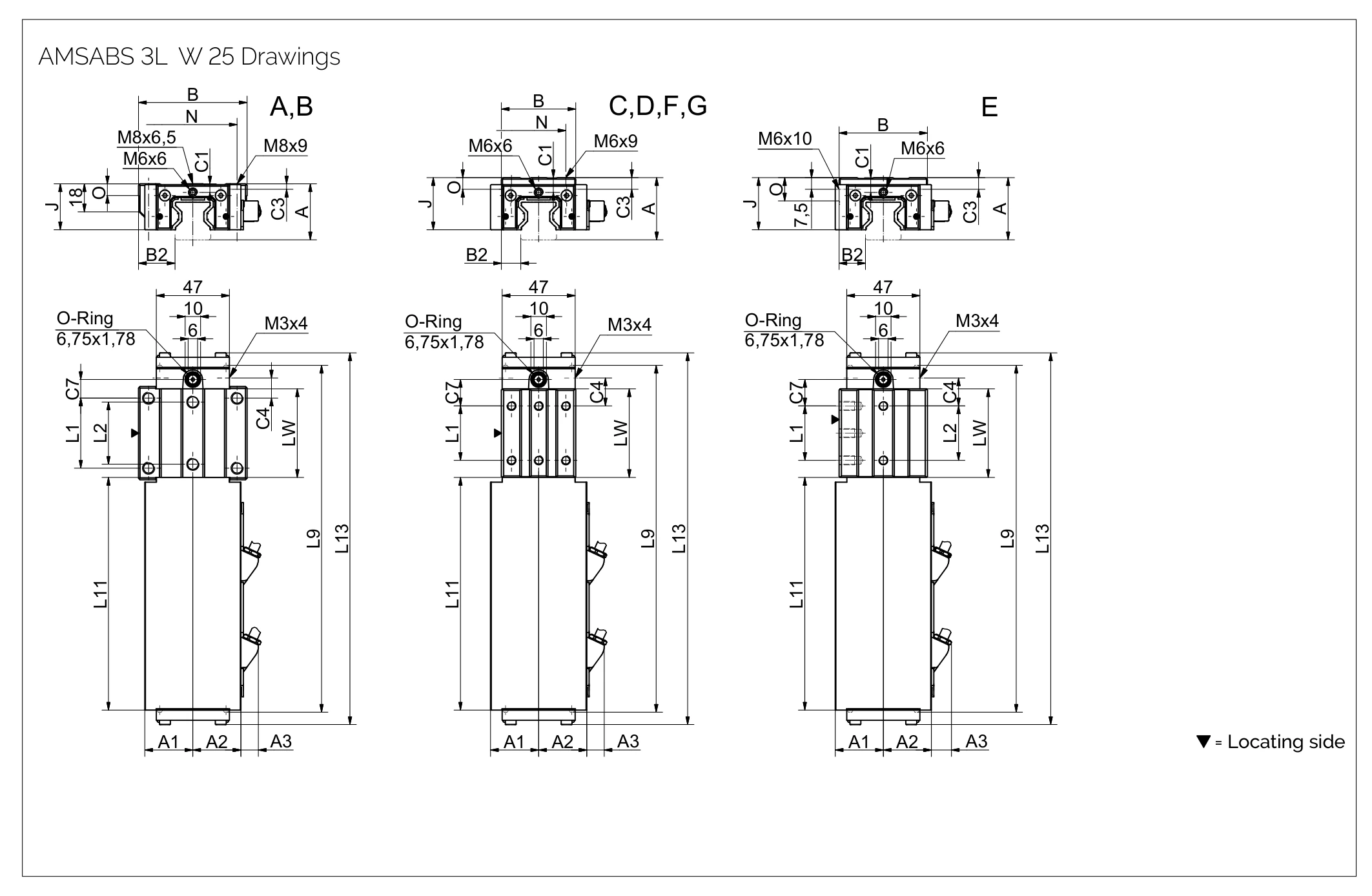

滑塊型式 AMSABS 3L W 25
| W 25-A | W 25-B | W 25-C | W 25-D |
 |  |  |  |
標準型
高負載 | 標準加長型
高負載 | 高扁型
高負載 | 高扁加長型
高負載 |
| W 25-E | W 25-F | W 25-G |
 |  |  |
高扁側向鎖固
高負載 | 扁型
中等負載 | 扁加長型
中等負載 |
滑塊規格 AMSABS 3L W 25
| 參數 | AMSABS 3L W 25-A | AMSABS 3L W 25-B | AMSABS 3L W 25-C | AMSABS 3L W 25-D | AMSABS 3L W 25-E | AMSABS 3L W 25-F | AMSABS 3L W 25-G |
| 系統高度 A (mm) | 36 | 36 | 40 | 40 | 40 | 36 | 36 |
| 對側外殼半寬 A1 (mm) | 31 | 31 | 31 | 31 | 31 | 31 | 31 |
| 讀頭側外殼半寬 A2 (mm) | 31 | 31 | 31 | 31 | 31 | 31 | 31 |
| 讀頭突出量 A3 (mm) | 11.5 | 11.5 | 11.5 | 11.5 | 11.5 | 11.5 | 11.5 |
| 滑塊寬度 B (mm) | 70 | 70 | 48 | 48 | 57 | 48 | 48 |
| 定位面間距 B2 (mm) | 23.5 | 23.5 | 12.5 | 12.5 | 17 | 12.5 | 12.5 |
| 前端中央潤滑孔位置 C1 (mm) | 5.5 | 5.5 | 9.5 | 9.5 | 9.5 | 5.5 | 5.5 |
| 側面潤滑孔位置 C3 (mm) | 3.5 | 3.5 | 7.5 | 7.5 | 7.5 | 3.5 | 3.5 |
| 側面潤滑孔位置（第二處） C4 (mm) | 13 | 24.2 | 18 | 21.7 | 18 | 18 | 21.7 |
| 頂面潤滑孔位置 C7 (mm) | 12 | 23.2 | 17 | 20.7 | 17 | 17 | 20.7 |
| 滑塊高度 J (mm) | 29.5 | 29.5 | 33.5 | 33.5 | 33.5 | 29.5 | 29.5 |
| 外側固定孔間距 L1 (mm) | 45 | 45 | 35 | 50 | 35 | 35 | 50 |
| 內側固定孔間距 L2 (mm) | 40 | 40 | — | — | 35 | — | — |
| 含外殼滑塊長度 L9 (mm) | 223.6 | 245.8 | 223.6 | 245.8 | 223.6 | 223.6 | 245.8 |
| 外殼長度 L11 (mm) | 151.1 | 151.1 | 151.1 | 151.1 | 151.1 | 151.1 | 151.1 |
| 量測滑塊總長 L13 (mm) | 240.5 | 262.9 | 240.5 | 262.9 | 240.5 | 240.5 | 262.9 |
| 滑塊本體內側長度 Lw (mm) | 57 | 79.4 | 57 | 79.4 | 57 | 57 | 79.4 |
| 側向固定孔間距 N (mm) | 57 | 57 | 35 | 35 | — | 35 | 35 |
| 參考面高度 O (mm) | 7.5 | 7.5 | 7.5 | 7.5 | 15 | 7.5 | 7.5 |
負載額定值
| 參數 | AMSABS 3L W 25-A | AMSABS 3L W 25-B | AMSABS 3L W 25-C | AMSABS 3L W 25-D | AMSABS 3L W 25-E | AMSABS 3L W 25-F | AMSABS 3L W 25-G |
| 靜負載容量 C₀ (N) | 49800 | 70300 | 49800 | 70300 | 49800 | 49800 | 70300 |
| 動負載容量 C₁₀₀ (N) | 27700 | 39100 | 27700 | 39100 | 27700 | 27700 | 39100 |
| 靜態橫向力矩容量 M₀Q (Nm) | 733 | 1035 | 733 | 1035 | 733 | 733 | 1035 |
| 靜態縱向力矩容量 M₀L (Nm) | 476 | 936 | 476 | 936 | 476 | 476 | 936 |
| 動態橫向力矩容量 MQ (Nm) | 408 | 576 | 408 | 576 | 408 | 408 | 576 |
| 動態縱向力矩容量 ML (Nm) | 265 | 521 | 265 | 521 | 265 | 265 | 521 |
| 滑塊重量 (kg) | 1.3 | 1.5 | 1.2 | 1.3 | 1.3 | 1.1 | 1.2 |

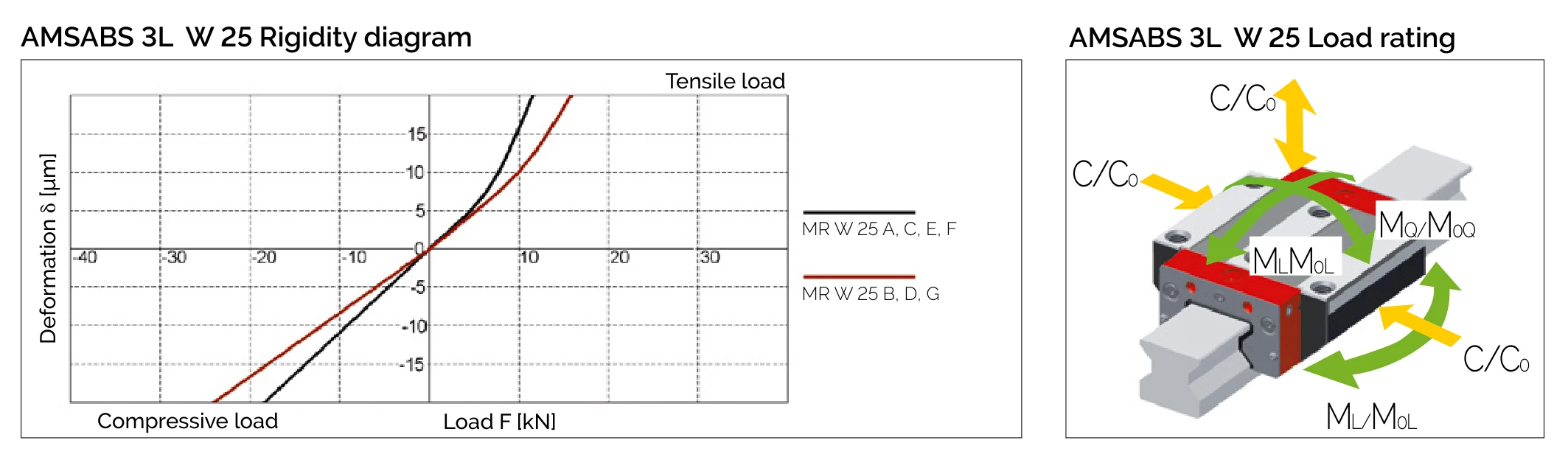

剛性圖與負載方向 AMSABS 3L W 25
訂購代碼範例
導軌訂購代碼
AMSABS 3L S 25-N-G1-KC-R11-3000-CN-P0
- AMSABS 3L S 25 = AMSABS 3L 導軌 Size 25
- N = 標準型
- G1 = 高精度
- KC = 標準直度
- R11 = 基準側 1
- 3000 = 導軌長度 3000mm
滑塊訂購代碼
AMSABS 3L W 25-A-P1-G1-V1-R1-CN-S11-LV-TSH-TS3
- AMSABS 3L W 25 = AMSABS 3L 滑塊 Size 25
- A = 標準型滑塊
- P1 = 讀頭位置 1
- G1 = 高精度
- V1 = 輕預壓
- TSH = SSI 介面
