AMSABS 3B Size 25 技術規格

Absolute Measuring System with Roller Profile - Size 25

導軌型式 AMSABS 3B S 25

AMSABS 3B S 25-N AMSABS 3B S 25-C
AMSABS 3B S 25-N AMSABS 3B S 25-C
標準型 蓋板型

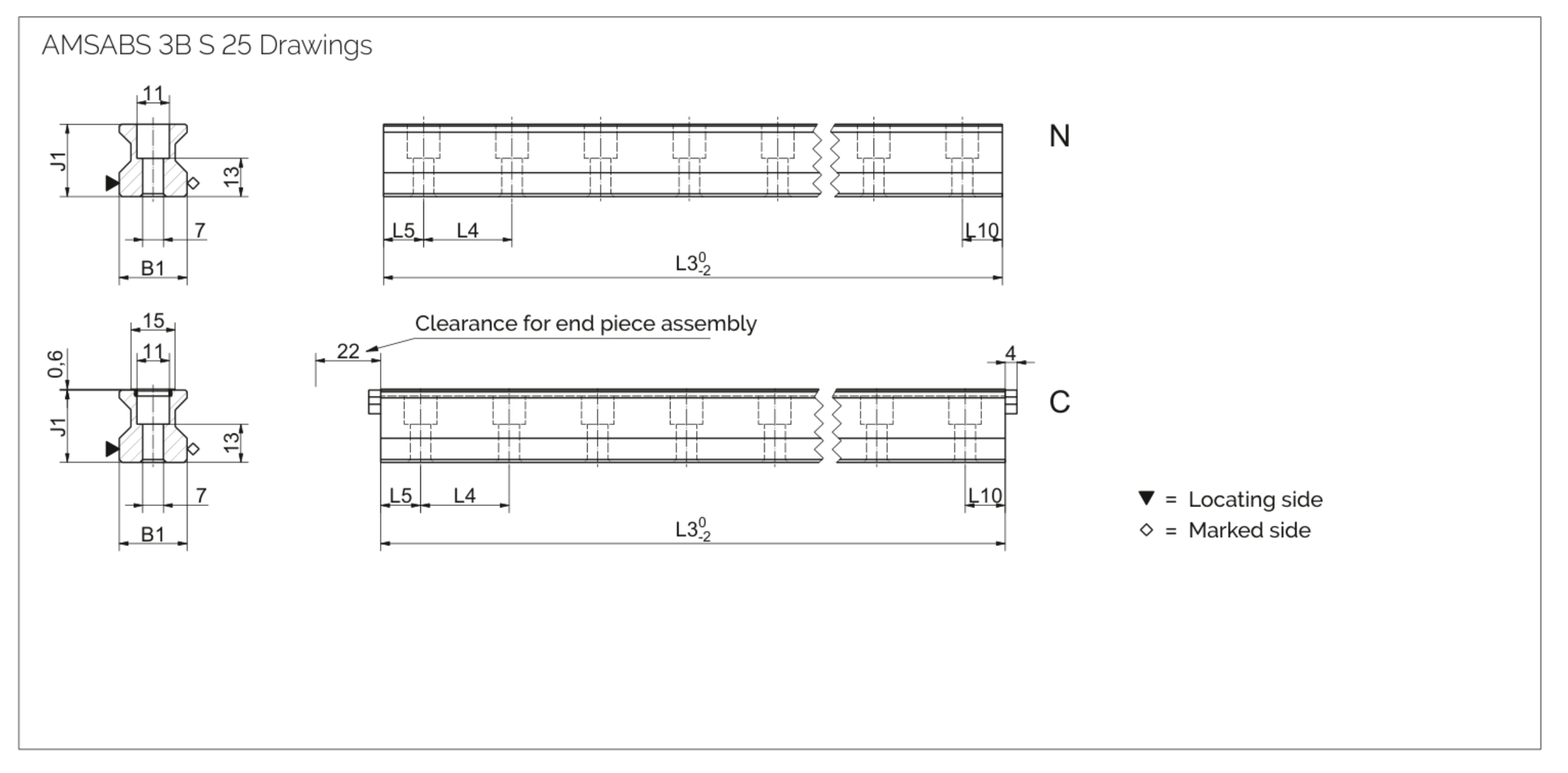

導軌尺寸圖 AMSABS 3B S 25

導軌尺寸圖 AMSABS 3B S 25

導軌規格 AMSABS 3B S 25

參數 AMSABS 3B S 25-N AMSABS 3B S 25-C
軌道寬度 B1 (mm) 23 23
軌道高度 J1 (mm) 24.5 24.5
最大單件長度 L3 (mm) 6000 3000
固定孔間距 L4 (mm) 30 30
首/末孔位置 L5/L10 (mm) 13.5 13.5
軌道單位重量 (kg/m) 3.4 3.3

滑塊型式 AMSABS 3B W 25

W 25-A W 25-B W 25-C W 25-D
W 25-A W 25-B W 25-C W 25-D
標準型
高負載		 標準加長型
高負載		 高扁型
高負載		 高扁加長型
高負載
W 25-E W 25-F W 25-G
W 25-E W 25-F W 25-G
高扁側向鎖固
高負載		 扁型
中等負載		 扁加長型
中等負載

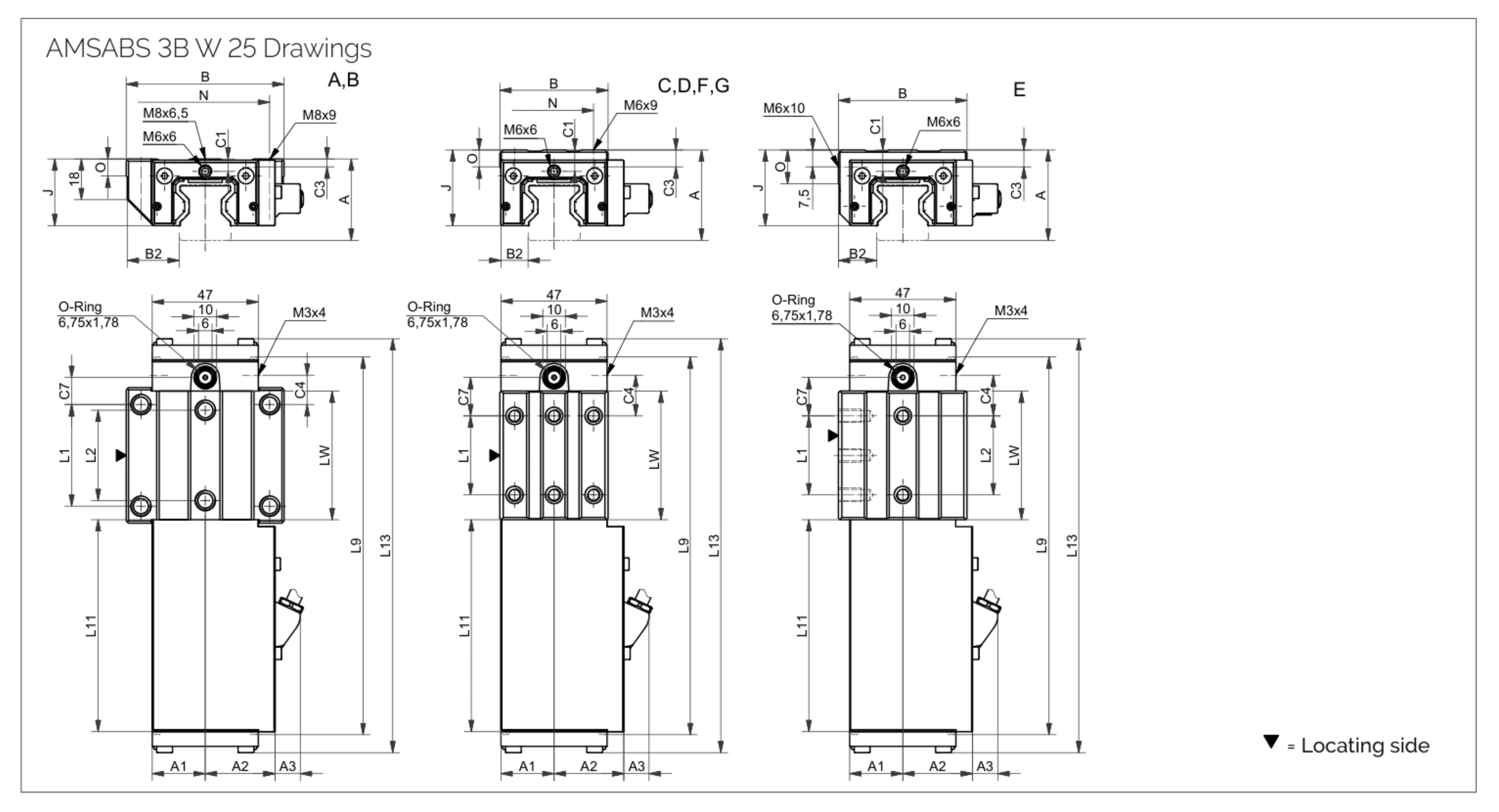

滑塊尺寸圖 AMSABS 3B W 25

滑塊尺寸圖 AMSABS 3B W 25

滑塊規格 AMSABS 3B W 25

參數 AMSABS 3B W 25-A AMSABS 3B W 25-B AMSABS 3B W 25-C AMSABS 3B W 25-D AMSABS 3B W 25-E AMSABS 3B W 25-F AMSABS 3B W 25-G
系統高度 A (mm) 36 36 40 40 40 36 36
對側外殼半寬 A1 (mm) 23.5 23.5 23.5 23.5 23.5 23.5 23.5
讀頭側外殼半寬 A2 (mm) 31 31 31 31 31 31 31
讀頭突出量 A3 (mm) 11.5 11.5 11.5 11.5 11.5 11.5 11.5
滑塊寬度 B (mm) 70 70 48 48 57 48 48
定位面間距 B2 (mm) 23.5 23.5 12.5 12.5 17 12.5 12.5
前端中央潤滑孔位置 C1 (mm) 5.5 5.5 9.5 9.5 9.5 5.5 5.5
側面潤滑孔位置 C3 (mm) 3.5 3.5 7.5 7.5 7.5 3.5 3.5
側面潤滑孔位置（第二處） C4 (mm) 13 24.2 18 21.7 18 18 21.7
頂面潤滑孔位置 C7 (mm) 12 23.2 17 20.7 17 17 20.7
滑塊高度 J (mm) 29.5 29.5 33.5 33.5 33.5 29.5 29.5
外側固定孔間距 L1 (mm) 45 45 35 50 35 35 50
內側固定孔間距 L2 (mm) 40 40 — — 35 — —
含外殼滑塊長度 L9 (mm) 168 190 168 190 168 168 190
外殼長度 L11 (mm) 95.2 95.2 95.2 95.2 95.2 95.2 95.2
量測滑塊總長 L13 (mm) 184.5 206.9 184.5 206.9 184.5 184.5 206.9
滑塊本體內側長度 Lw (mm) 57 79.4 57 79.4 57 57 79.4
側向固定孔間距 N (mm) 57 57 35 35 — 35 35
參考面高度 O (mm) 7.5 7.5 7.5 7.5 15 7.5 7.5

負載額定值

參數 AMSABS 3B W 25-A AMSABS 3B W 25-B AMSABS 3B W 25-C AMSABS 3B W 25-D AMSABS 3B W 25-E AMSABS 3B W 25-F AMSABS 3B W 25-G
靜負載容量 C₀ (N) 49800 70300 49800 70300 49800 49800 70300
動負載容量 C₁₀₀ (N) 27700 39100 27700 39100 27700 27700 39100
靜態橫向力矩容量 M₀Q (Nm) 733 1035 733 1035 733 733 1035
靜態縱向力矩容量 M₀L (Nm) 476 936 476 936 476 476 936
動態橫向力矩容量 MQ (Nm) 408 576 408 576 408 408 576
動態縱向力矩容量 ML (Nm) 265 521 265 521 265 265 521
滑塊重量 (kg) 1.0 1.2 0.9 1.0 1.0 0.8 0.9

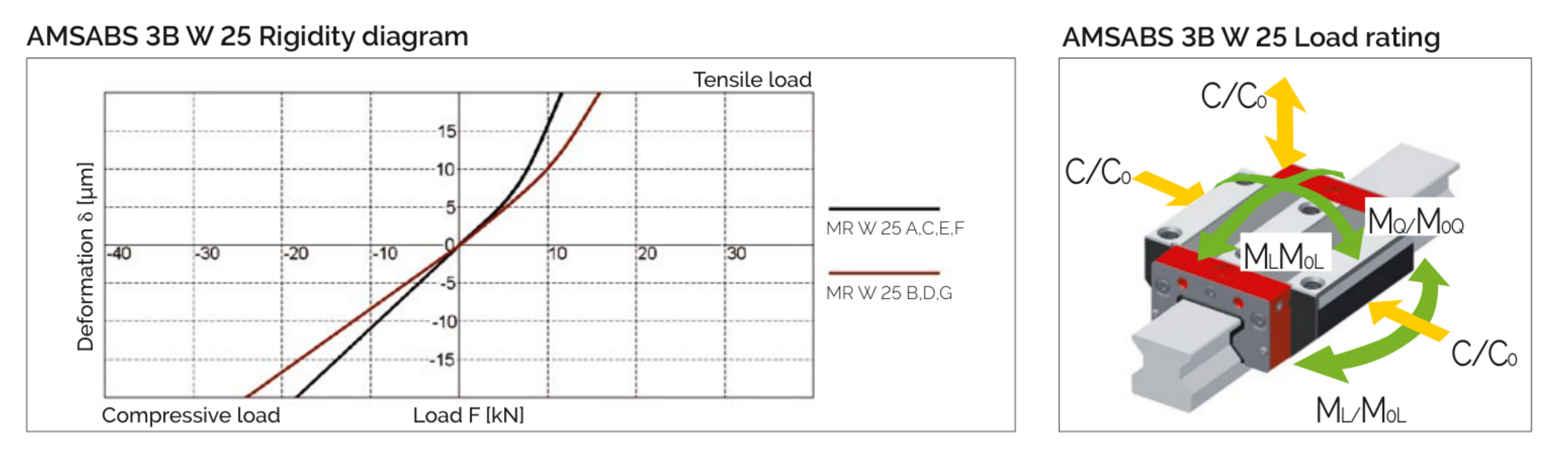

剛性圖與負載方向 AMSABS 3B W 25

剛性圖與負載方向 AMSABS 3B W 25

量測系統規格

量測原理 磁阻式絕對編碼（磁性硬質週期 N-S 刻度）
訊號週期 200 µm
精度等級 ± 5 µm / 1000 mm；± 2 µm / 40 mm
週期性誤差 ± 0.7 µm
解析度 max. 0.09765625 µm（TM1 組態 0.05 µm；TS2 組態 0.050 µm）
遲滯 < 0.5 µm
供電電壓 5 V ± 10% 或 24 V ± 10%（TS2 組態為 24 V，PELV EN 50178）
最大速度 3 m/s
工作溫度 0 °C ~ +70 °C
防護等級 IP68

資料來源：MONORAIL and AMS Product Catalogue §4.6 General technical data（p.39）。

可用選項

依型錄的 Available options 圖示條。

導軌與滑塊共通

精度等級

G0超高精度
G1極精密
G2精密
G3標準

塗層

CN無塗層
CH硬鉻鍍層

導軌

直線度

KC標準

基準側

R11下方基準，刻度在下
R12下方基準，刻度在上
R21上方基準，刻度在下
R22上方基準，刻度在上

滑塊

預壓等級

V1低預壓
V2中預壓
V3高預壓

參考面

R1參考面在下（below or right）
R2參考面在上（top or left）

讀頭位置

P1右上
P3左下

潤滑接口

S10左中
S11頂面左
S12左側下方
S13左側上方
S20右中
S21頂面右
S22右側下方
S23右側上方
S49

出廠潤滑

LN油保護
LG脂保護
LV全脂填充

介面（讀頭出線）

TMHabsolute, 0.3 m
TRHabsolute, 3 m
TDCabsolute
TSH絕對式，纜線 3 m

組態（訊號協定）

TSS週期同步串列介面 (SSI)
TS1混合式：週期同步串列 + 類比 1 Vpp
TS2Siemens Drive CLiQ® 通訊協定
TF1FANUC 串列介面
TM1Mitsubishi 串列介面

訂購代碼範例

導軌訂購代碼

AMSABS 3B S 25-N-G1-KC-R1-1000-13.5-13.5-CN

  • AMSABS 3B S 25 = AMSABS 3B 導軌 Size 25
  • N = 標準型
  • G1 = 高精度
  • KC = 標準直線度
  • R1 = 參考面在底部
  • 1000 = 軌道長度 1000mm
  • CN = 無塗層 (未鍍鉻；硬鉻為 CH)

滑塊訂購代碼

AMSABS 3B W 25-A-G1-V1-S10-LV-TS1

  • AMSABS 3B W 25 = AMSABS 3B 滑塊 Size 25
  • A = 標準型滑塊
  • G1 = 高精度
  • V1 = 輕預壓
  • S10 = 潤滑孔位置
  • LV = 全油脂填充
  • TS1 = 混合式串列 + 類比 1 Vpp 組態
