規格摘要
| 公稱直徑 d₀ | 16.0 mm |
|---|---|
| 導程 P | 2.5 mm |
| 最大轉速 | 3500 rpm |
| 滾珠直徑 | 1.60 mm |
| 類別 | 精密研磨滾珠螺桿（Precision-ground ballscrew） |
螺桿尺寸

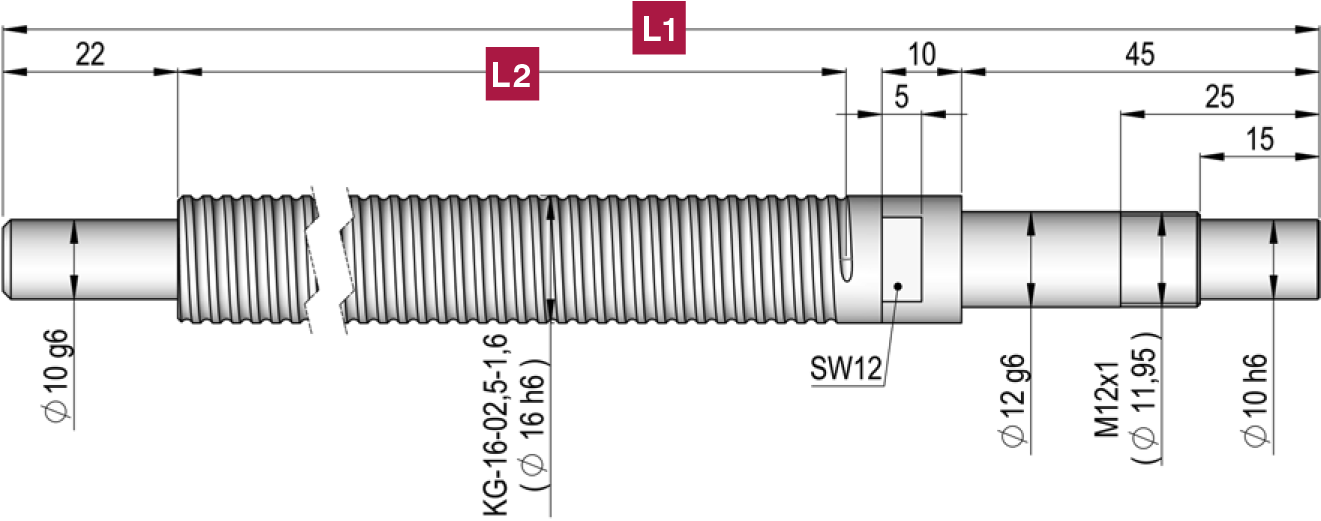

下圖為螺桿本體尺寸標註（L1 總長度、L2 螺紋長度、軸端配合、螺紋規格與扳手平面）。
來源：Karl Hipp 產品目錄第 40 頁（Precision-ground ballscrews · Ø16.0 / P2.5）
螺帽型式、尺寸與性能參數

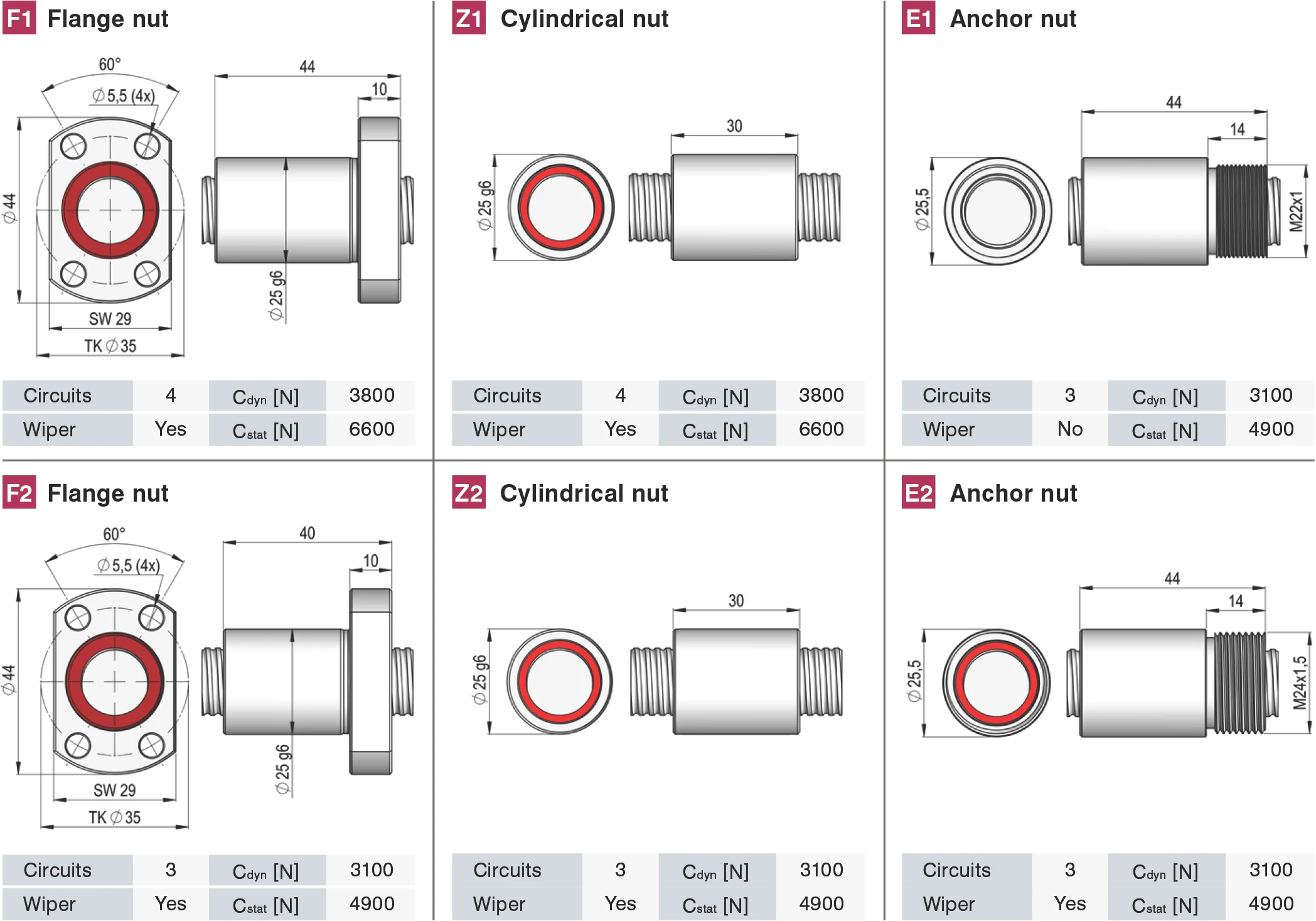

下圖為 6 種螺帽型式（單螺帽 F1/Z1/E1 與雙螺帽 F2/Z2/E2）之珠捲數、動負載 Cdyn、靜負載 Cstat 與是否配置刮油器。

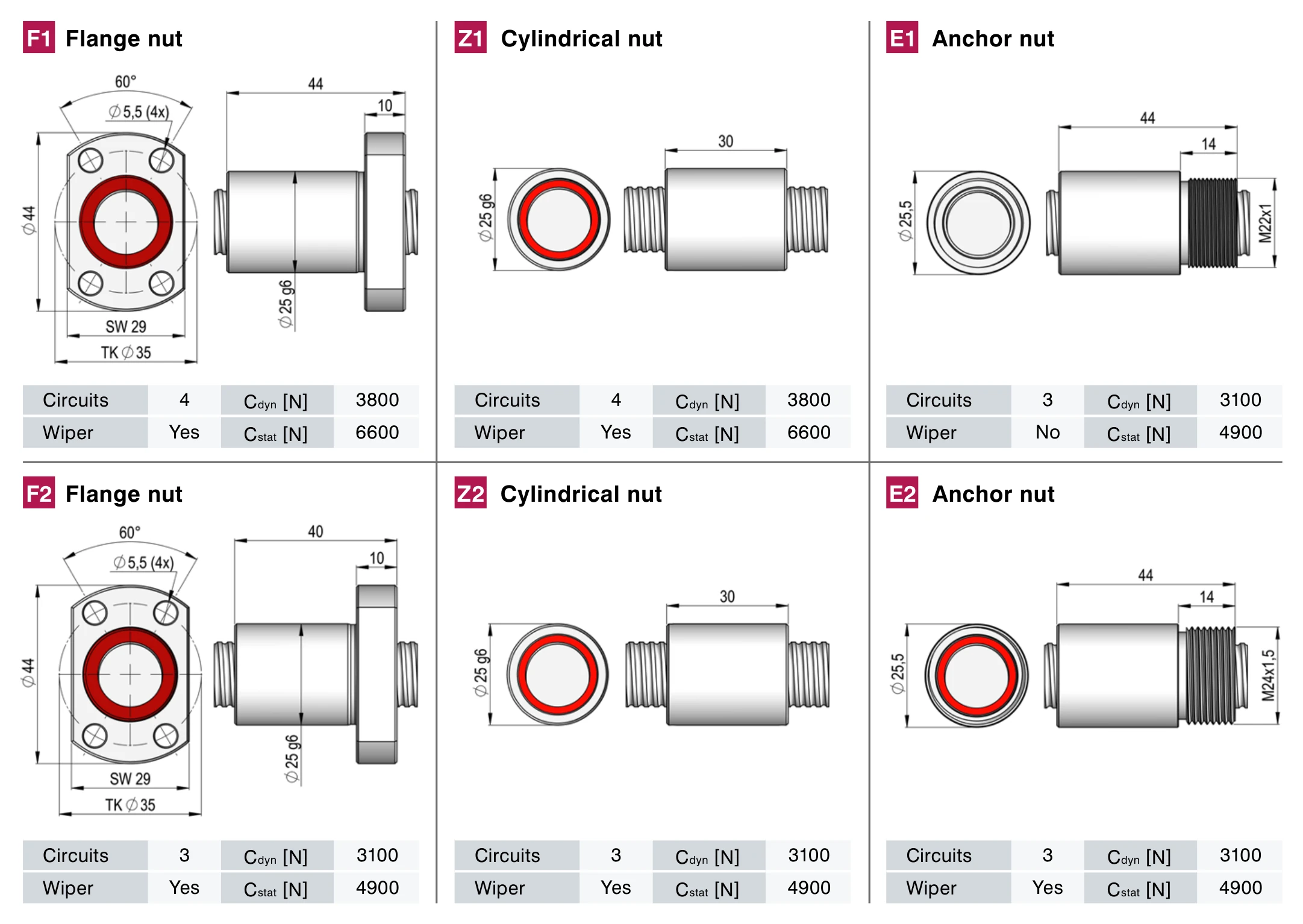

各螺帽型式之外形尺寸與性能參數整合圖
訂購資訊
1KGT產品系列
2F1螺帽型式
316公稱直徑
402.5導程
5L1總長度 mm
6L2螺紋長度 mm
7O軸向間隙
8IT1公差等級
KGT - F1 - 16 - 02.5 - L1 - L2 - O - IT1
| 螺帽型式（2） | F1、Z1、E1、F2、Z2、E2 |
|---|---|
| 總長度 L1（5） | 最大 1000 mm＊ |
| 螺紋長度 L2（6） | ≤ 900 mm＊ |
| 軸向間隙 O/S（7） | O = 0.0 mm ／ S = 0.01 mm max. |
| 公差等級 IT（8） | IT1、IT3、IT5、IT7 |
＊超出上述長度可依需求提供。
導程公差（依 DIN ISO 3408-3）
下表對應本型號可提供之量測長度範圍與對應公差等級（單位 μm）。
| 量測長度 [mm] | IT1 | IT3 | IT5 | IT7 |
|---|---|---|---|---|
| – 315 | 6 | 12 | 23 | 52 |
| 316 – 400 | 7 | 13 | 25 | 57 |
| 401 – 500 | 8 | 15 | 27 | 63 |
| 501 – 630 | 9 | 16 | 30 | 70 |
| 631 – 800 | 10 | 18 | 35 | 80 |
| 801 – 1000 | 11 | 21 | 40 | 90 |
公差依 ISO/DIS 286 Part 1。
