導軌型式 AMSABS 4B S 35
注意：Size 35 僅提供 N 型導軌（標準型）。
| AMSABS 4B S 35-N |
 |
| 標準型 |

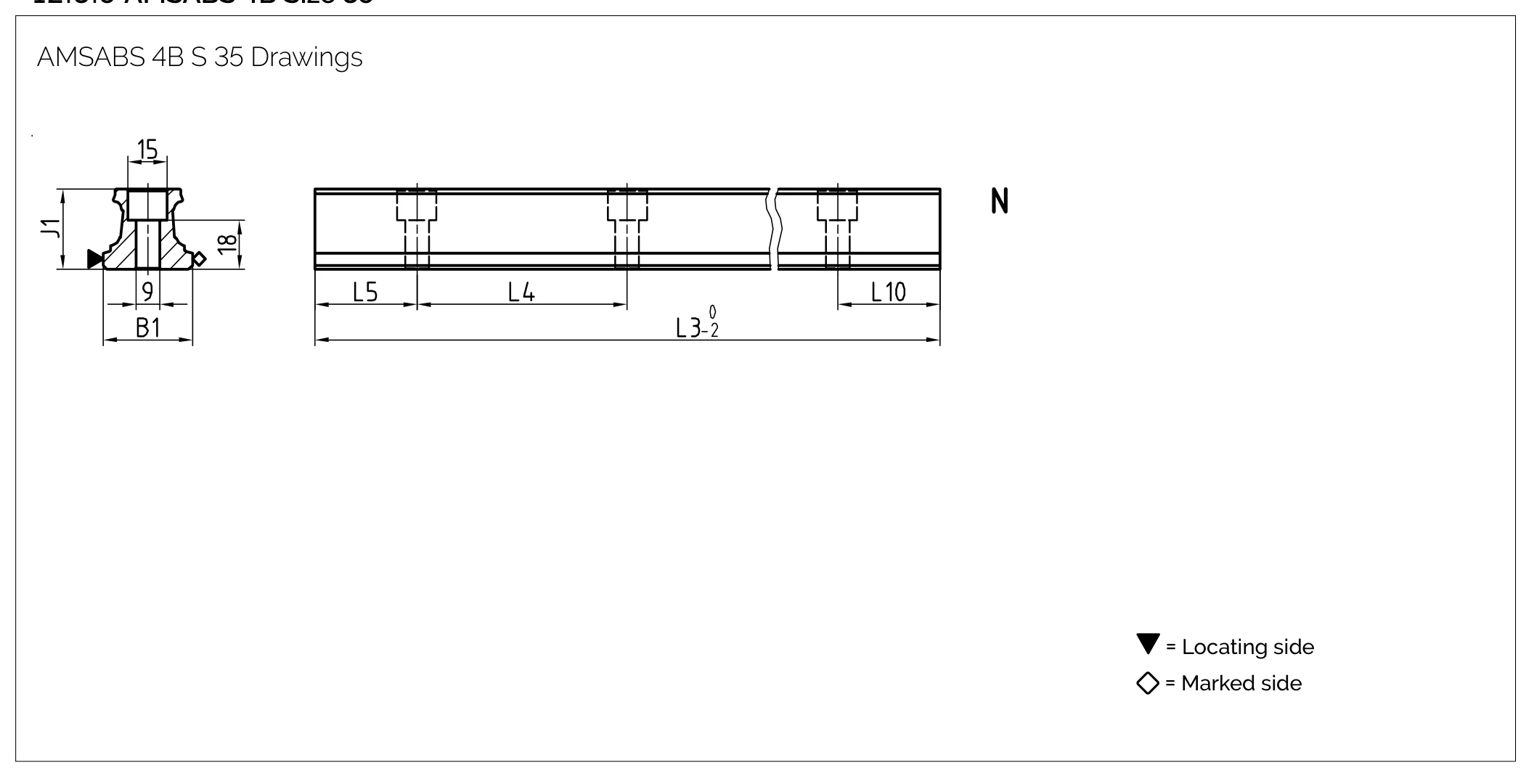

導軌規格 AMSABS 4B S 35
| 參數 | AMSABS 4B S 35-N |
| 軌道寬度 B1 (mm) | 34 |
| 軌道高度 J1 (mm) | 29.5 |
| 最大單件長度 L3 (mm) | 6000 |
| 固定孔間距 L4 (mm) | 80 |
| 首/末孔位置 L5/L10 (mm) | 38.5 |
| 軌道單位重量 (kg/m) | 5.4 |

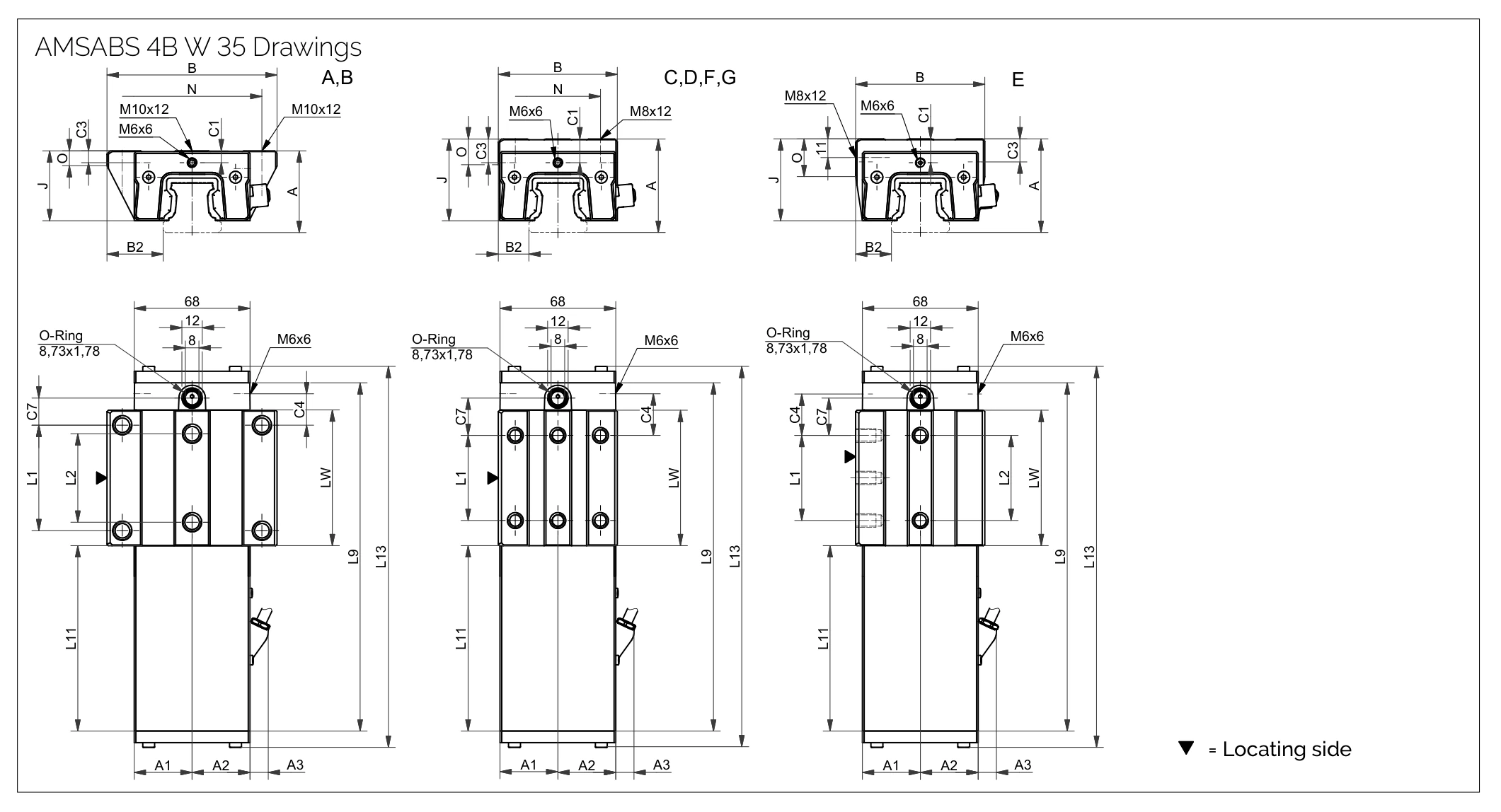

滑塊規格 AMSABS 4B W 35
| 參數 | AMSABS 4B W 35-A | AMSABS 4B W 35-B | AMSABS 4B W 35-C | AMSABS 4B W 35-D | AMSABS 4B W 35-E | AMSABS 4B W 35-F | AMSABS 4B W 35-G |
| 系統高度 A (mm) | 48 | 48 | 55 | 55 | 55 | 48 | 48 |
| 對側外殼半寬 A1 (mm) | 34 | 34 | 34 | 34 | 34 | 34 | 34 |
| 讀頭側外殼半寬 A2 (mm) | 34 | 34 | 34 | 34 | 34 | 34 | 34 |
| 讀頭突出量 A3 (mm) | 10.1 | 10.1 | 10.1 | 10.1 | 10.1 | 10.1 | 10.1 |
| 滑塊寬度 B (mm) | 100 | 100 | 70 | 70 | 76 | 70 | 70 |
| 定位面間距 B2 (mm) | 33 | 33 | 18 | 18 | 21 | 18 | 18 |
| 前端中央潤滑孔位置 C1 (mm) | 7 | 7 | 14 | 14 | 14 | 7 | 7 |
| 側面潤滑孔位置 C3 (mm) | 6.5 | 6.5 | 13.5 | 13.5 | 13.5 | 6.5 | 6.5 |
| 側面潤滑孔位置（第二處） C4 (mm) | 18.3 | 31.05 | 24.3 | 26.05 | 24.3 | 24.3 | 26.05 |
| 頂面潤滑孔位置 C7 (mm) | 15.8 | 28.55 | 21.8 | 23.55 | 21.8 | 21.8 | 23.55 |
| 滑塊高度 J (mm) | 41 | 41 | 48 | 48 | 48 | 41 | 41 |
| 外側固定孔間距 L1 (mm) | 62 | 62 | 50 | 72 | 50 | 50 | 72 |
| 內側固定孔間距 L2 (mm) | 52 | 52 | — | — | 50 | — | — |
| 含外殼滑塊長度 L9 (mm) | 204.6 | 230.1 | 204.6 | 230.1 | 204.6 | 204.6 | 230.1 |
| 外殼長度 L11 (mm) | 109 | 109 | 109 | 109 | 109 | 109 | 109 |
| 量測滑塊總長 L13 (mm) | 224.1 | 249.6 | 224.1 | 249.6 | 224.1 | 224.1 | 249.6 |
| 滑塊本體內側長度 Lw (mm) | 79.6 | 105.1 | 79.6 | 105.1 | 79.6 | 79.6 | 105.1 |
| 側向固定孔間距 N (mm) | 82 | 82 | 50 | 50 | — | 50 | 50 |
| 參考面高度 O (mm) | 8 | 8 | 15 | 15 | 22 | 8.5 | 8.5 |
負載額定值
| 參數 | AMSABS 4B W 35-A | AMSABS 4B W 35-B | AMSABS 4B W 35-C | AMSABS 4B W 35-D | AMSABS 4B W 35-E | AMSABS 4B W 35-F | AMSABS 4B W 35-G |
| 靜負載容量 C₀ (N) | 84400 | 110300 | 84400 | 110300 | 84400 | 84400 | 110300 |
| 動負載容量 C₁₀₀ (N) | 38700 | 46700 | 38700 | 46700 | 38700 | 38700 | 46700 |
| 靜態橫向力矩容量 M₀Q (Nm) | 1566 | 2048 | 1566 | 2048 | 1566 | 1566 | 2048 |
| 靜態縱向力矩容量 M₀L (Nm) | 1252 | 2104 | 1252 | 2104 | 1252 | 1252 | 2104 |
| 動態橫向力矩容量 MQ (Nm) | 718 | 867 | 718 | 867 | 718 | 718 | 867 |
| 動態縱向力矩容量 ML (Nm) | 574 | 891 | 574 | 891 | 574 | 574 | 891 |
| 滑塊重量 (kg) | 2.3 | 2.8 | 2.2 | 2.7 | 2.4 | 1.9 | 2.3 |

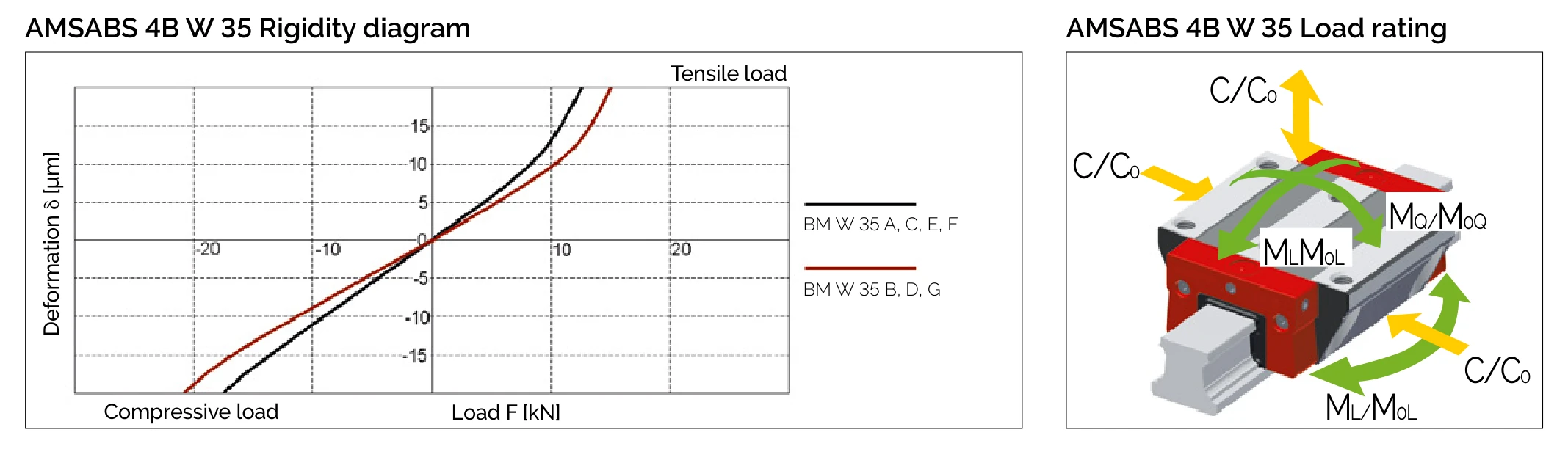

剛性圖與負載方向 AMSABS 4B W 35
量測系統規格
| 量測原理 | 磁阻式絕對編碼（磁性硬質週期 N-S 刻度） |
| 訊號週期 | 200 µm |
| 精度等級 | ± 5 µm / 1000 mm；± 2 µm / 40 mm |
| 週期性誤差 | ± 0.7 µm |
| 解析度 | max. 0.09765625 µm（TM1 組態 0.05 µm；TS2 組態 0.050 µm） |
| 遲滯 | < 0.5 µm |
| 供電電壓 | 5 V ± 10% 或 24 V ± 10%（TS2 組態為 24 V，PELV EN 50178） |
| 最大速度 | 3 m/s |
| 工作溫度 | 0 °C ~ +70 °C |
| 防護等級 | IP68 |
資料來源：MONORAIL and AMS Product Catalogue §4.6 General technical data（p.39）。
訂購代碼範例
導軌訂購代碼
1x AMSABS 4B S 35-N-G2-KC-R12-4000-38.5-38.5-CN-TA1
- AMSABS 4B S 35 = AMSABS 4B 導軌 Size 35
- N = 標準型
- G2 = 精確
- KC = 標準直線度
- R12 = 下方基準，刻度在上
- 4000 = 導軌長度 4000 mm
- 38.5-38.5 = 首末孔位置
滑塊訂購代碼
1x AMSABS 4B W 35-A-P1-G2-V1-R1-CN-S10-LN-TMH-TS1
- AMSABS 4B W 35 = AMSABS 4B 滑塊 Size 35
- A = 標準型滑塊
- P1 = 讀頭位置右上
- G2 = 精確
- V1 = 低預壓
- R1 = 參考面在下
- CN = 無塗層
- S10 = 左側中央潤滑接口
- LN = 油保護
- TMH = 絕對式介面，纜線 0.3 m
- TS1 = 混合式串列 + 類比 1 Vpp 組態
