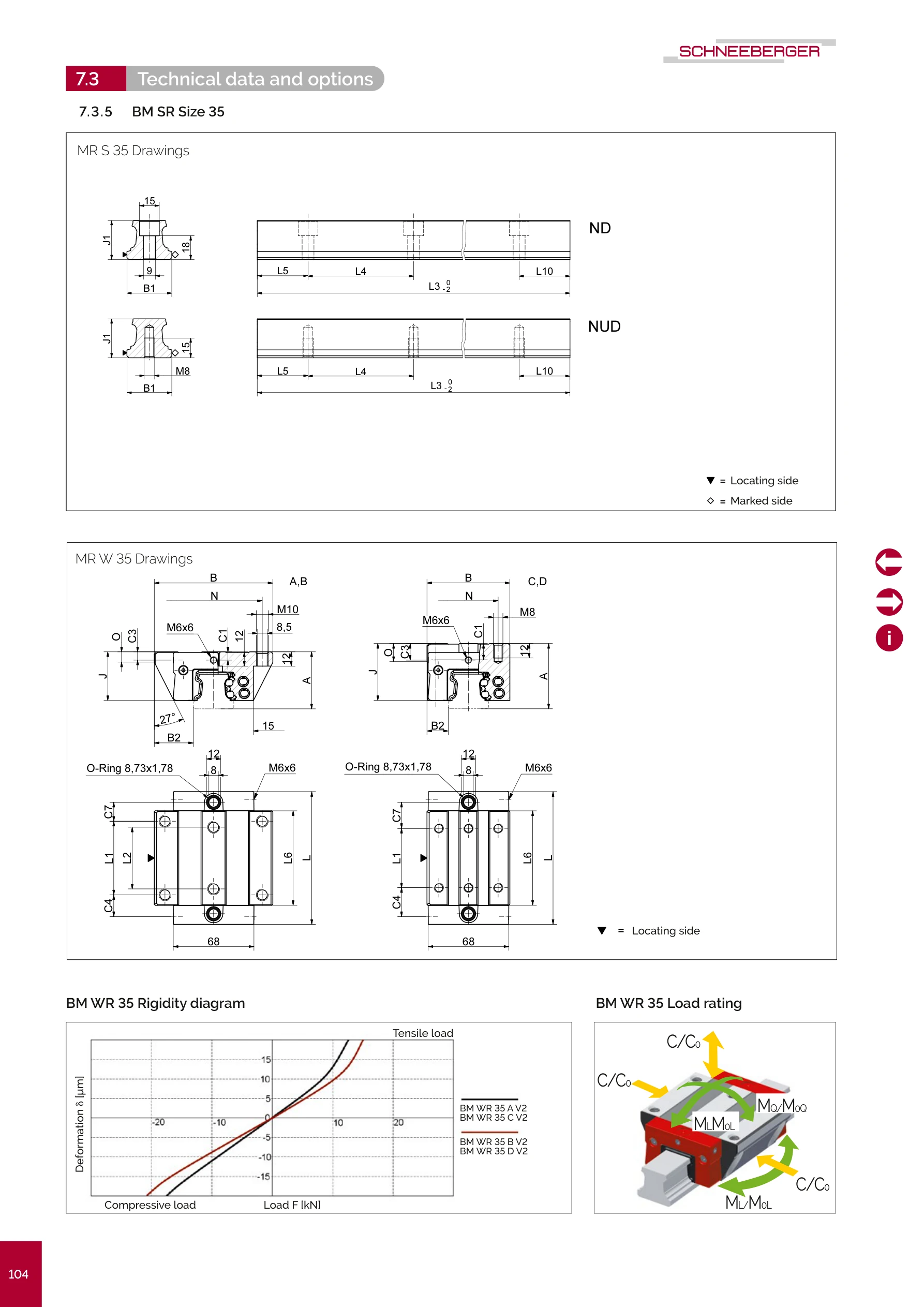

導軌型式 BM SR 35
材質：不鏽鋼。
導軌型式說明：
- ND = 標準型，上方鎖固，全硬化處理
- NUD = 底部螺孔型，全硬化處理

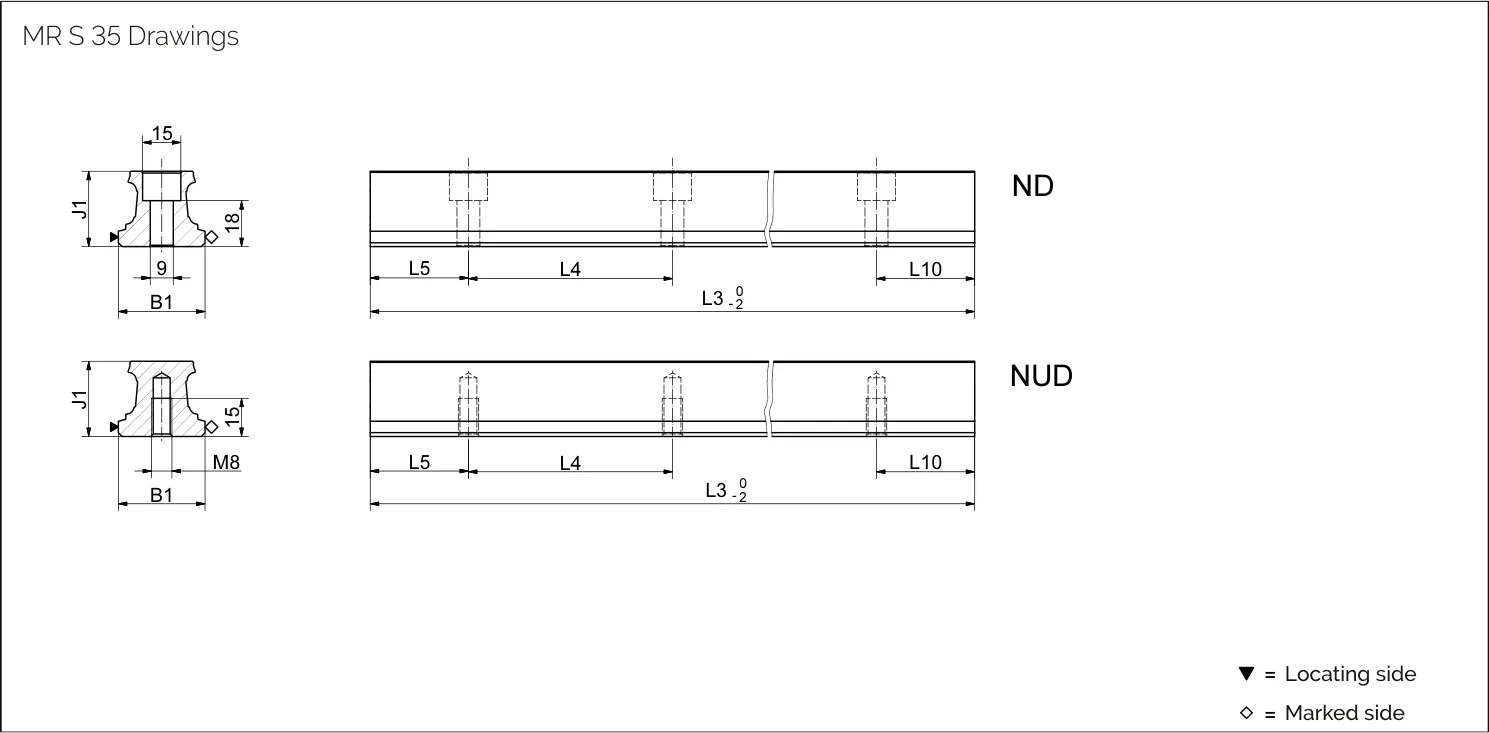

導軌規格 BM SR 35
| 參數 | BM SR 35-ND | BM SR 35-NUD |
| 軌道寬度 B1 (mm) | 34 | 34 |
| 軌道高度 J1 (mm) | 29.5 | 29.5 |
| 最大單件長度 L3 (mm) | 3000 | 3000 |
| 固定孔間距 L4 (mm) | 80 | 80 |
| 首/末孔位置 L5/L10 (mm) | 38.5 | 38.5 |
| 軌道單位重量 (kg/m) | 5.4 | 5.7 |

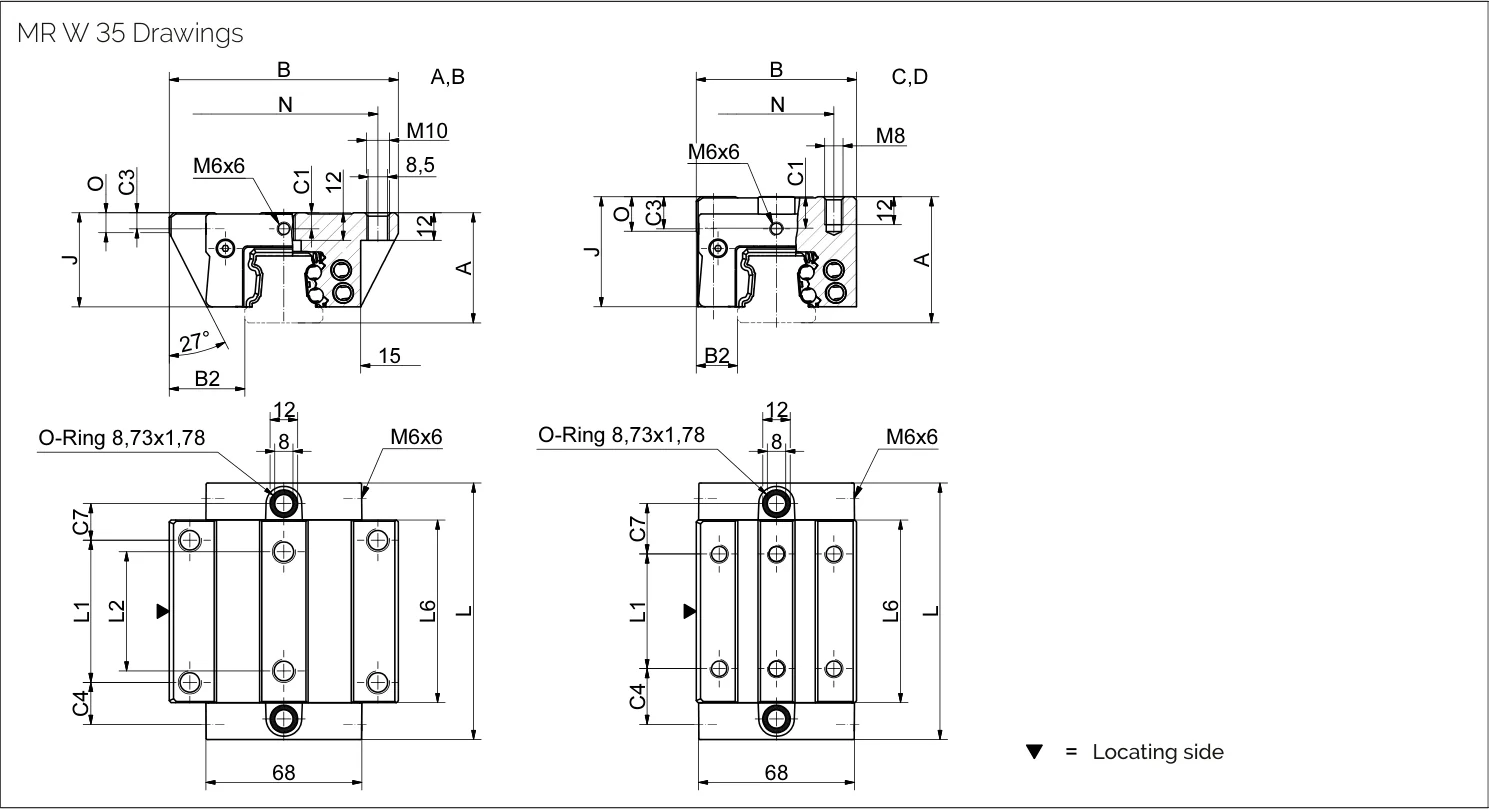

滑塊規格 BM WR 35
| 參數 | BM WR 35-A | BM WR 35-B | BM WR 35-C | BM WR 35-D |
| 系統高度 A (mm) | 48 | 48 | 55 | 55 |
| 滑塊寬度 B (mm) | 100 | 100 | 70 | 70 |
| 定位面間距 B2 (mm) | 33 | 33 | 18 | 18 |
| 前端中央潤滑孔位置 C1 (mm) | 7 | 7 | 14 | 14 |
| 側面潤滑孔位置 C3 (mm) | 7 | 7 | 14 | 14 |
| 側面潤滑孔位置（第二處） C4 (mm) | 18.3 | 31.1 | 24.3 | 26.1 |
| 頂面潤滑孔位置 C7 (mm) | 15.8 | 28.6 | 21.8 | 23.6 |
| 滑塊高度 J (mm) | 41 | 41 | 48 | 48 |
| 滑塊長度 L (mm) | 111.9 | 137.4 | 111.9 | 137.4 |
| 外側固定孔間距 L1 (mm) | 62 | 62 | 50 | 72 |
| 內側固定孔間距 L2 (mm) | 52 | 52 | — | — |
| 鋼體長度 L6 (mm) | 79.6 | 105.1 | 79.6 | 105.1 |
| 側向固定孔間距 N (mm) | 82 | 82 | 50 | 50 |
| 參考面高度 O (mm) | 8 | 8 | 15 | 15 |
容量與重量
| 參數 | BM WR 35-A | BM WR 35-B | BM WR 35-C | BM WR 35-D |
| 靜負載容量 C₀ (N) | 71740 | 93755 | 71740 | 93755 |
| 動負載容量 C₁₀₀ (N) | 32895 | 39695 | 32895 | 39695 |
| 靜態橫向力矩容量 M₀Q (Nm) | 1331 | 1741 | 1331 | 1741 |
| 靜態縱向力矩容量 M₀L (Nm) | 1064 | 1788 | 1064 | 1788 |
| 動態橫向力矩容量 MQ (Nm) | 610 | 737 | 610 | 737 |
| 動態縱向力矩容量 ML (Nm) | 488 | 757 | 488 | 757 |
| 滑塊重量 (kg) | 1.8 | 2.3 | 1.7 | 2.2 |

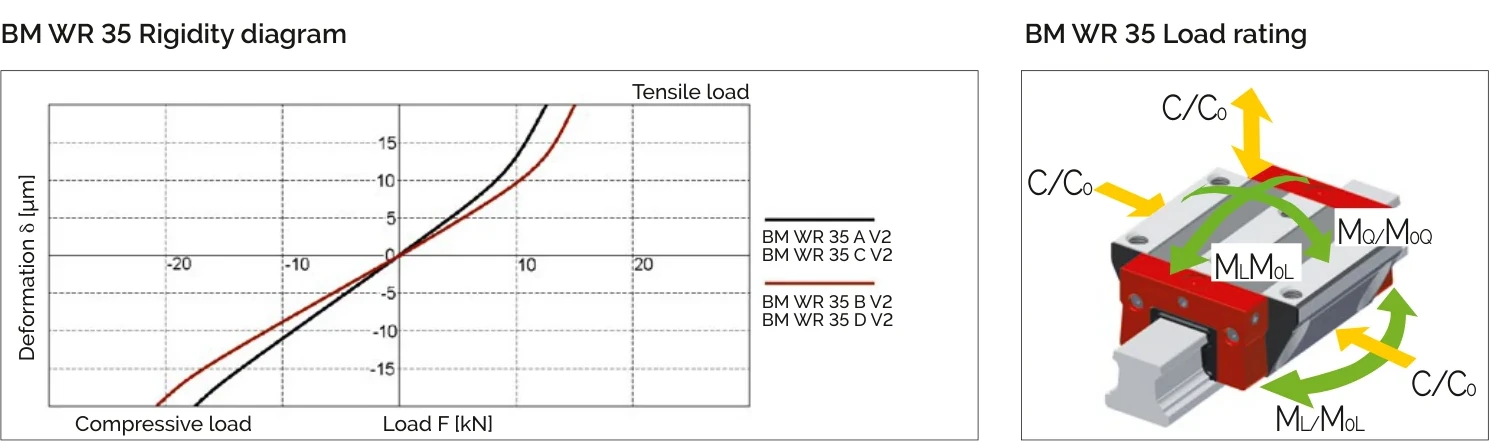

負載額定值說明
- C0 = 靜態負載額定值 (Static load capacity)
- C100 = 動態負載額定值 (Dynamic load capacity) - 100km 行程壽命
- M0Q / MQ = 橫向力矩 (Cross moment)
- M0L / ML = 縱向力矩 (Longitudinal moment)
