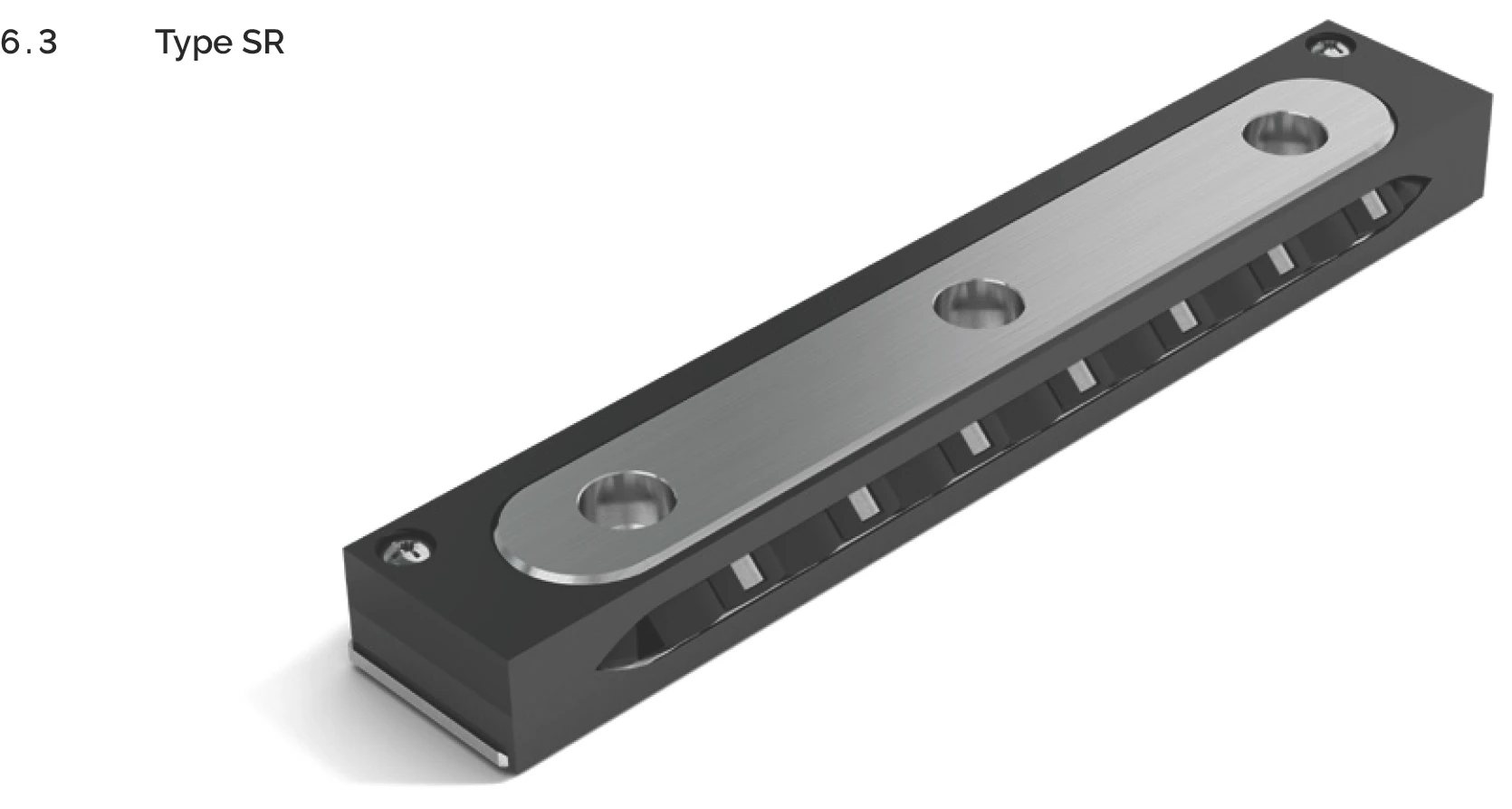

Type SR
Type SR 循環單元配備交叉滾柱，相比滾珠循環單元提供更高的負載能力。SR 系列特別適用於重負載應用，與 Type R 線性導軌配合使用，為高負載線性運動提供可靠的解決方案。
基準數據
| 支撐結構 | 高精度淬火研磨 |
|---|---|
| 材料 |
|
| 速度 | 2 m/s |
| 加速度 | 50 m/s² |
| 工作溫度 | -40°C 至 +80°C |
相容性
Type SR 循環單元可與以下線性導軌配合使用：
- Type R 和 RD（標準滾柱導軌）
- 與 SK、SKD 及 SKC 循環單元安裝介面相同
Type SR 的尺寸與負載能力

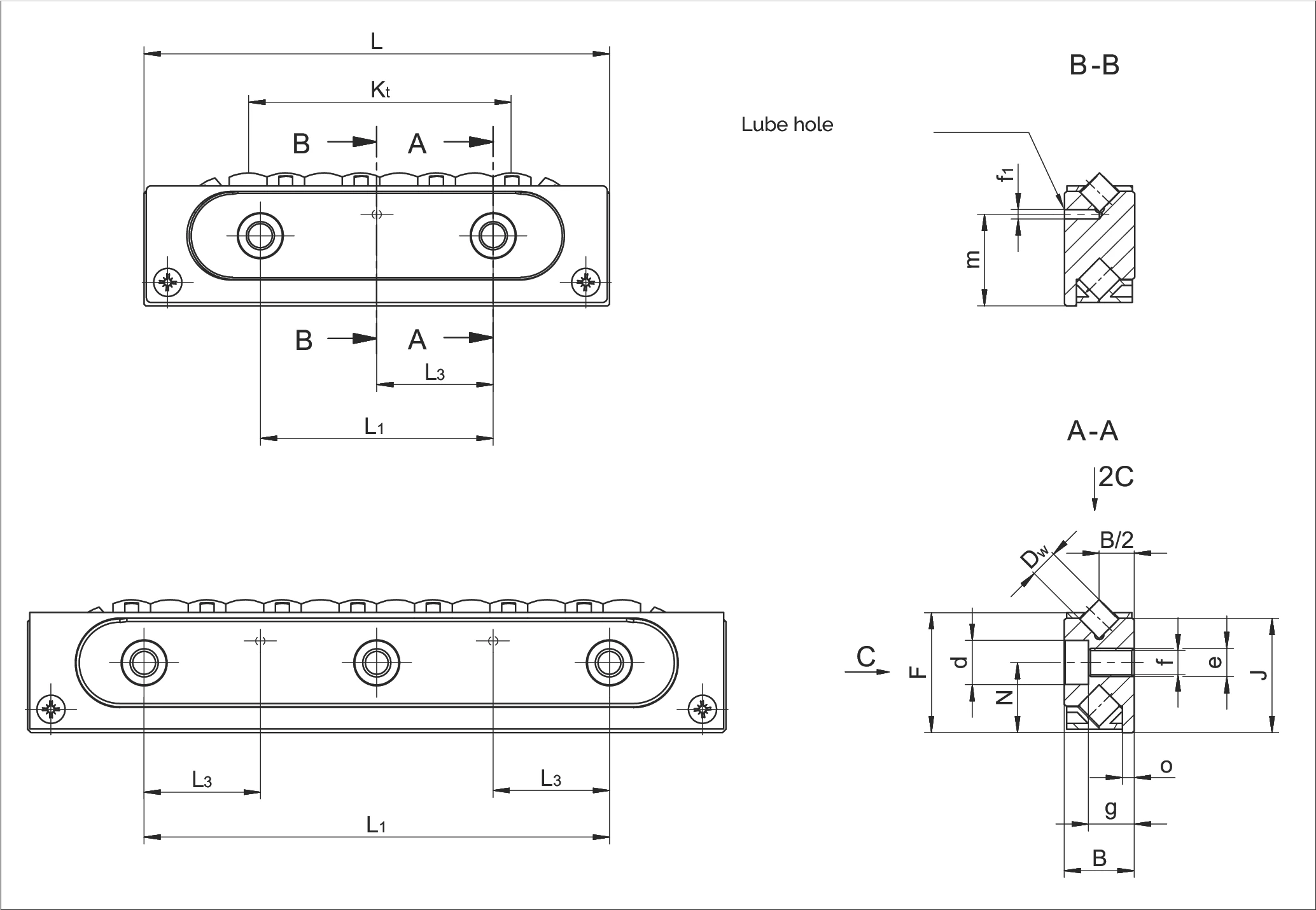

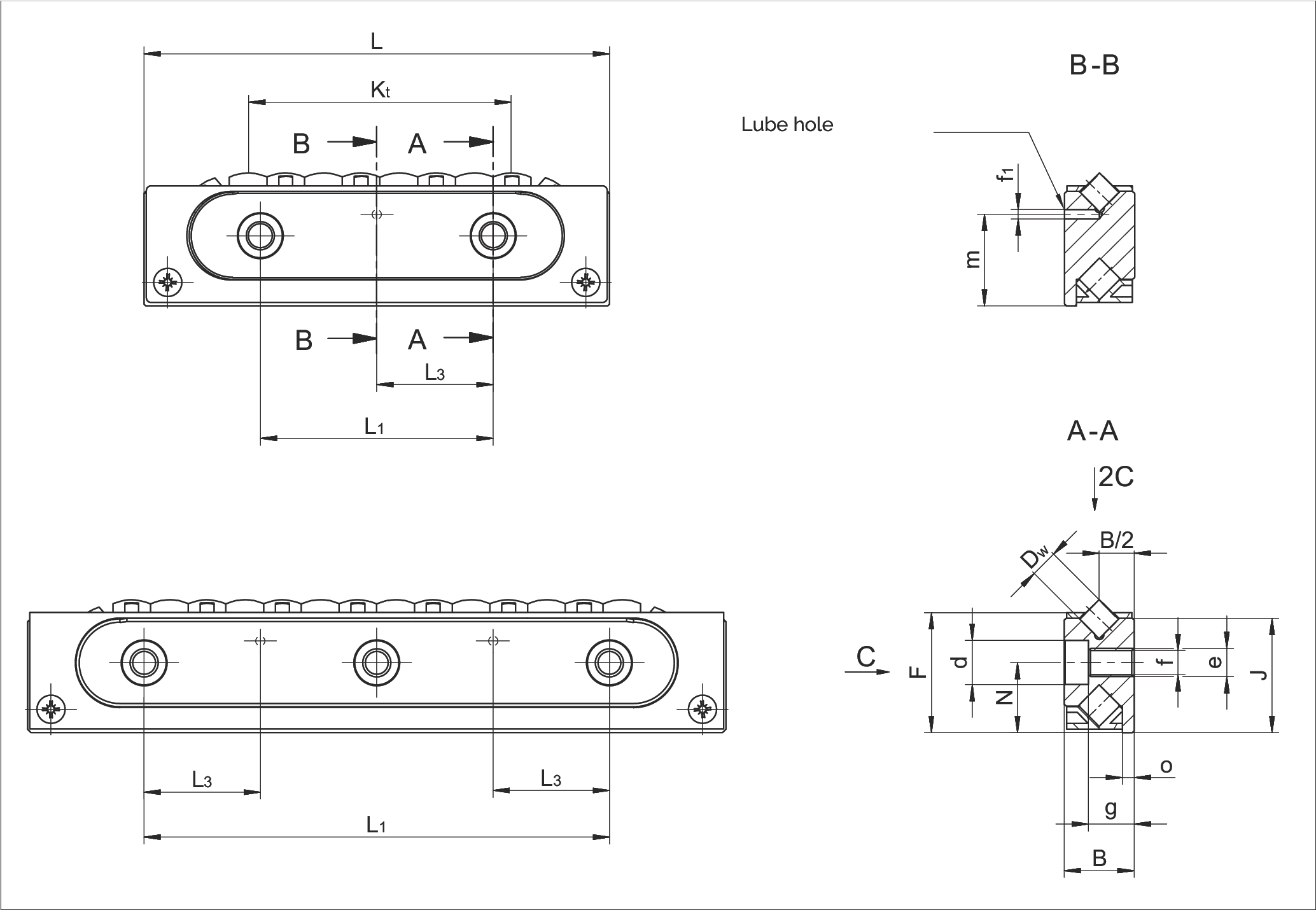

尺寸圖
規格表
| 型號 | 重量 (g) | 尺寸 (mm) | 負載能力 C (N) | 選項 (見第8章) | |||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| B | Dw | F | J | Kt | L | L1 | L3 | N | d | e | f | f1 | g | m | o | ||||
| SR 2-032 | 10 | 6 | 2 | 9.8 | 9.5 | 16 | 32 | 15 | - | 6 | 4.4 | M3 | 2.55 | - | 4 | - | 1 | 380 | GP |
| SR 3-075 | 50 | 8 | 3 | 15 | 14.5 | 46 | 75 | 25 | 12.5 | 9 | 6 | M4 | 3.3 | 1.5 | 4.9 | 11.8 | 1.3 | 850 | GP |
| SR 6-100 | 210 | 15 | 6 | 25.7 | 24.5 | 56 | 100 | 50 | 25 | 15 | 9.5 | M6 | 5.2 | 2 | 9.8 | 19.7 | 2.5 | 2,150 | GP |
| SR 6-150 | 310 | 15 | 6 | 25.7 | 24.5 | 105 | 150 | 50 | 25 | 15 | 9.5 | M6 | 5.2 | 2 | 9.8 | 19.7 | 2.5 | 3,750 | GP |
| SR 9-150 | 750 | 22 | 9 | 40.5 | 39 | 92 | 150 | 100 | 50 | 26 | 10.5 | M8 | 6.8 | 3 | 15.8 | 32.4 | 3.5 | 5,850 | GP |
| SR 12-2001) | 1,580 | 28 | 12 | 51.5 | 49 | 112 | 200 | 100 | 50 | 32 | 13.5 | M10 | 8.5 | 3 | 19.8 | 40.2 | 4 | 10,000 | GP |
註記：
- 1) Type SR 12-200 僅接受詢價供應
- "-" 表示該尺寸不適用
- 選項 GP：滾柱循環單元帶預壓
- C 表示動態負載能力
Type SR 的安裝尺寸與許可扭矩

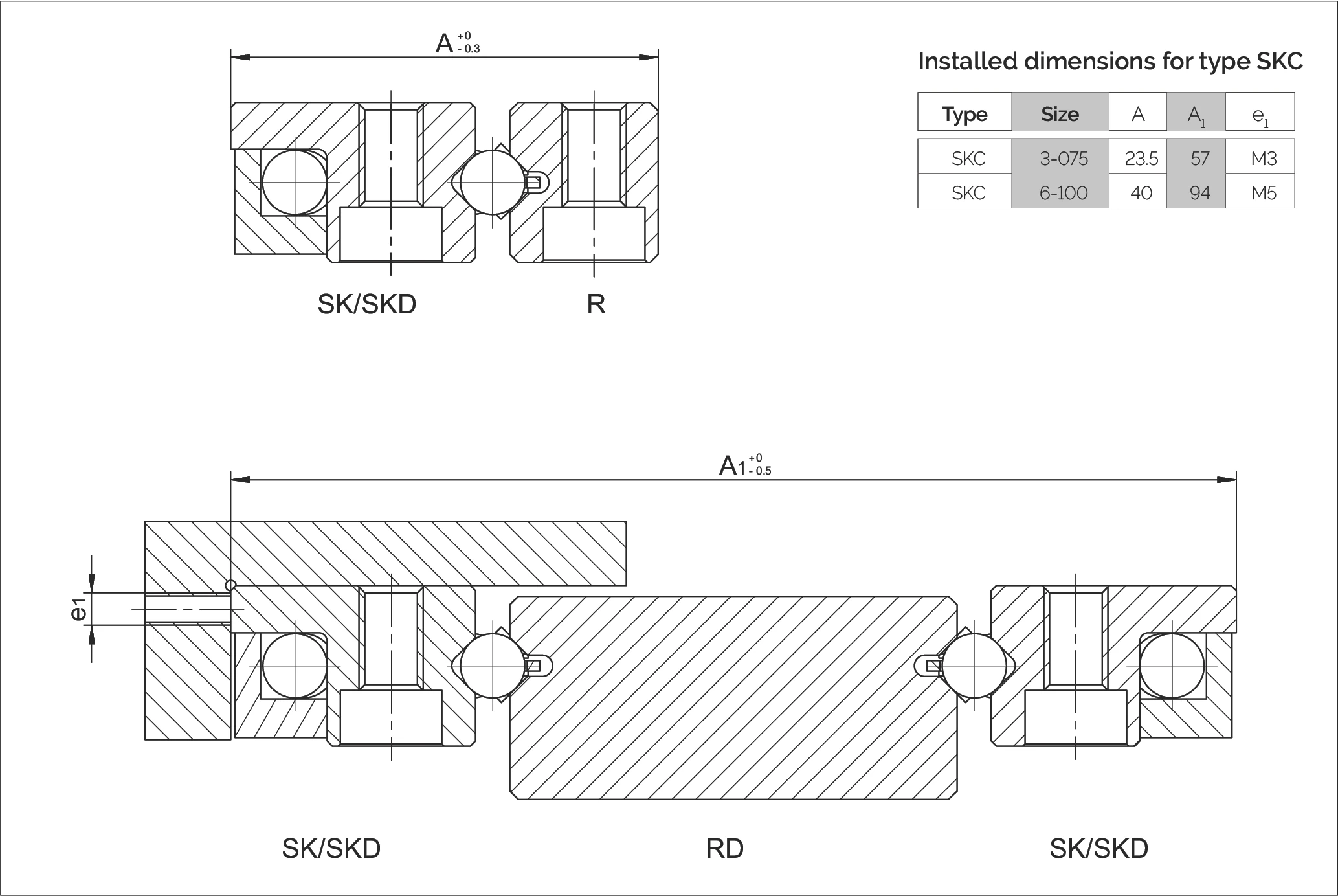

安裝尺寸
Type SR 滾柱循環單元與 Type R 線性導軌的配合安裝
安裝尺寸 SR
| 型號 | A (mm) | A1 (mm) | e1 |
|---|---|---|---|
| SR 2-032 | 15.5 | 37 | M2.5 |
| SR 3-075 | 23.5 | 57 | M3 |
| SR 6-100 | 40 | 94 | M5 |
| SR 6-150 | 40 | 94 | M5 |
| SR 9-150 | 61 | 150 | M6 |
| SR 12-200(1) | 78 | 175 | M8 |
(1) SR 12 僅接受詢價供應

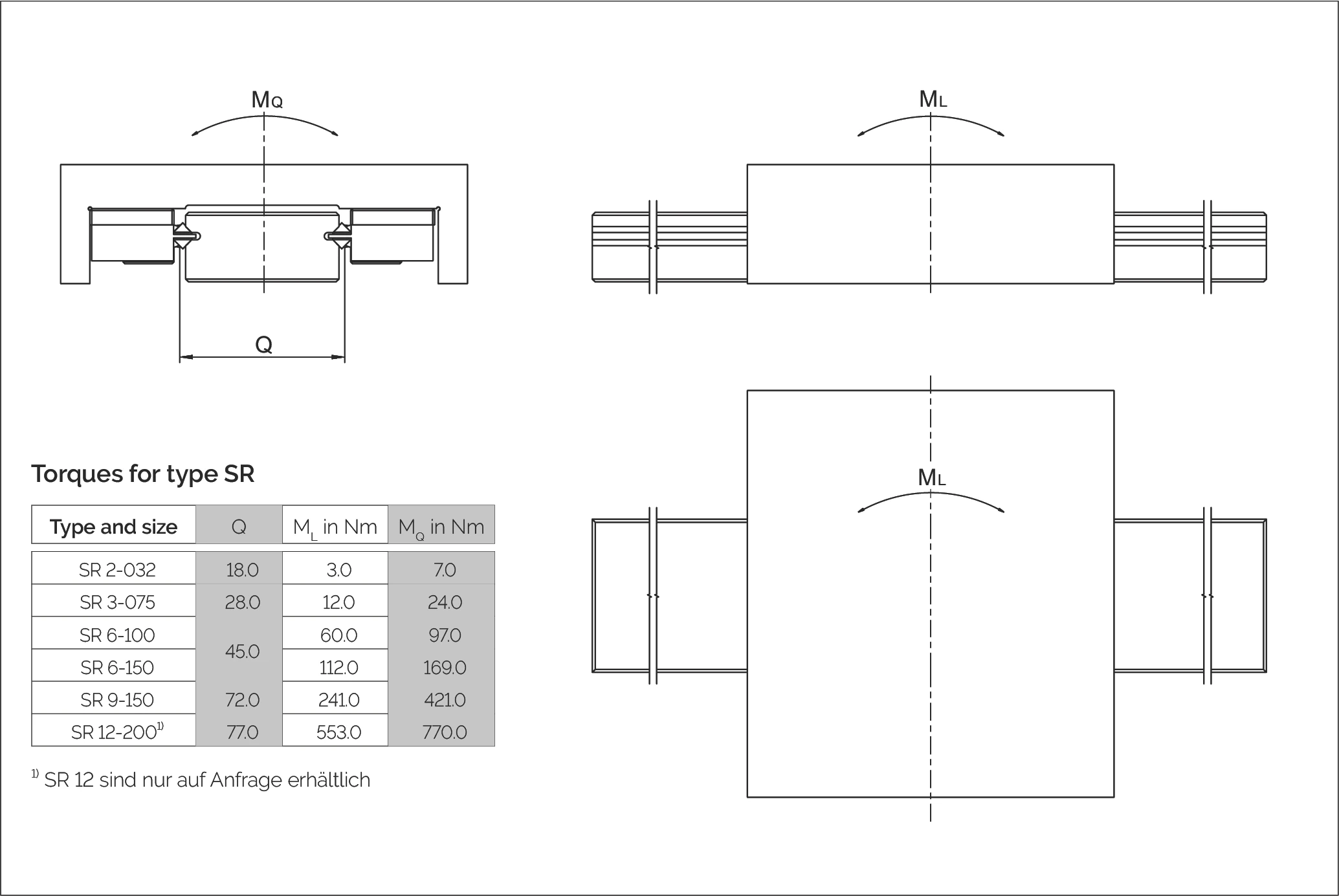

許可扭矩
| 型號 | Q (N) | ML (Nm) | Mo (Nm) |
|---|---|---|---|
| SR 2-032 | 18.0 | 3.0 | 7.0 |
| SR 3-075 | 28.0 | 12.0 | 24.0 |
| SR 6-100 | 45.0 | 60.0 | 97.0 |
| SR 6-150 | 112.0 | 169.0 | |
| SR 9-150 | 72.0 | 241.0 | 421.0 |
| SR 12-200(1) | 77.0 | 553.0 | 770.0 |
(1) SR 12 僅接受詢價供應
