導軌型式 AMS 3B S 65
| AMS 3B S 65-N | AMS 3B S 65-C |
 |  |
| 標準型 | 蓋板型 |

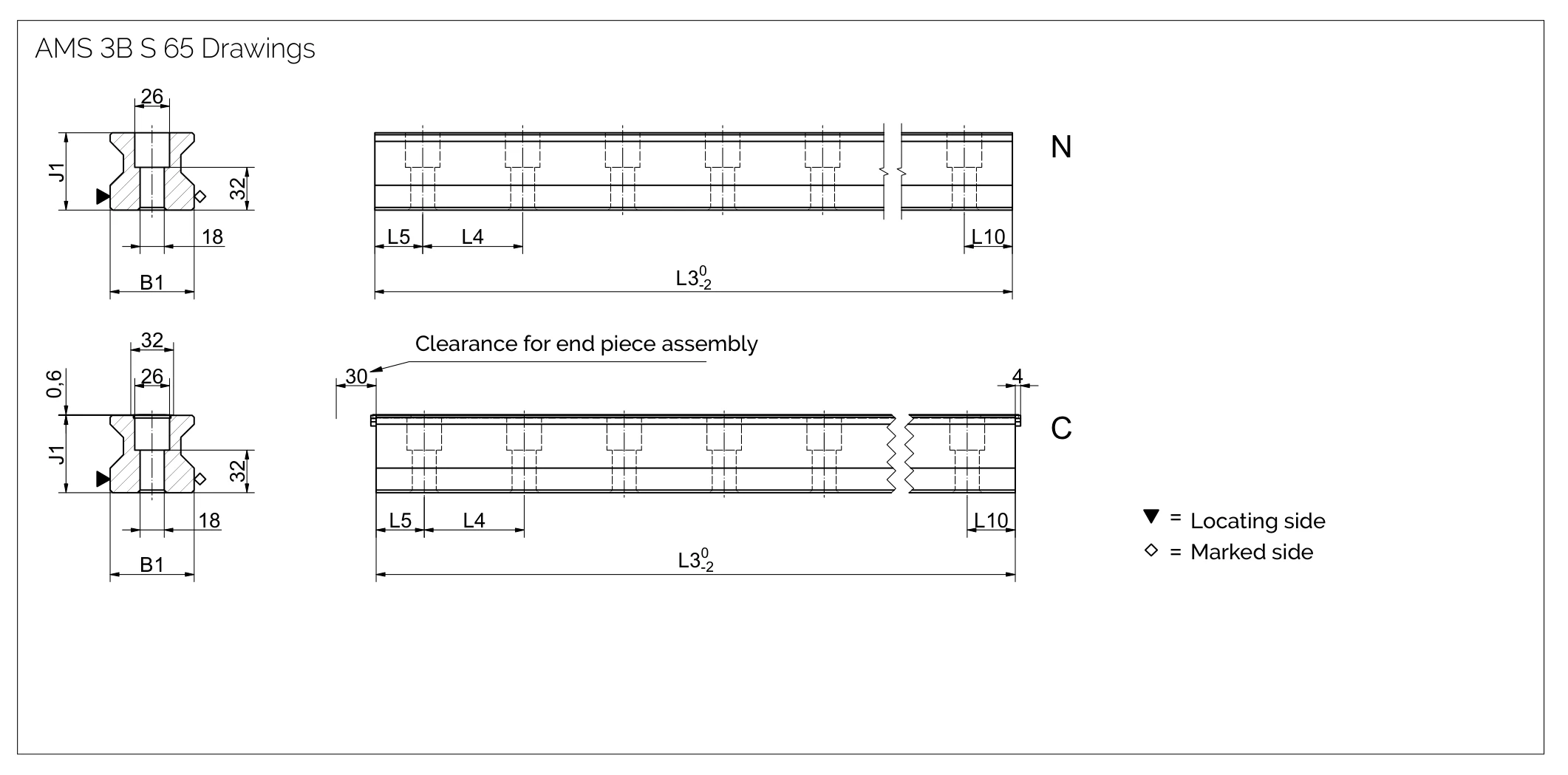

導軌規格
| 參數 | AMS 3B S 65-N | AMS 3B S 65-C |
| 軌道寬度 B1 (mm) | 63 | 63 |
| 軌道高度 J1 (mm) | 58 | 58 |
| 最大單件長度 L3 (mm) | 6000 | 6000 |
| 固定孔間距 L4 (mm) | 75 | 75 |
| 首/末孔位置 L5/L10 (mm) | 36 | 36 |
| 軌道單位重量 (kg/m) | 22.8 | 22.5 |
滑塊型式 AMS 3B W 65
| W-A | W-B | W-C | W-D |
 |  |  |  |
短滑塊
寬型 | 長滑塊
寬型 | 短滑塊
窄型 | 長滑塊
窄型 |

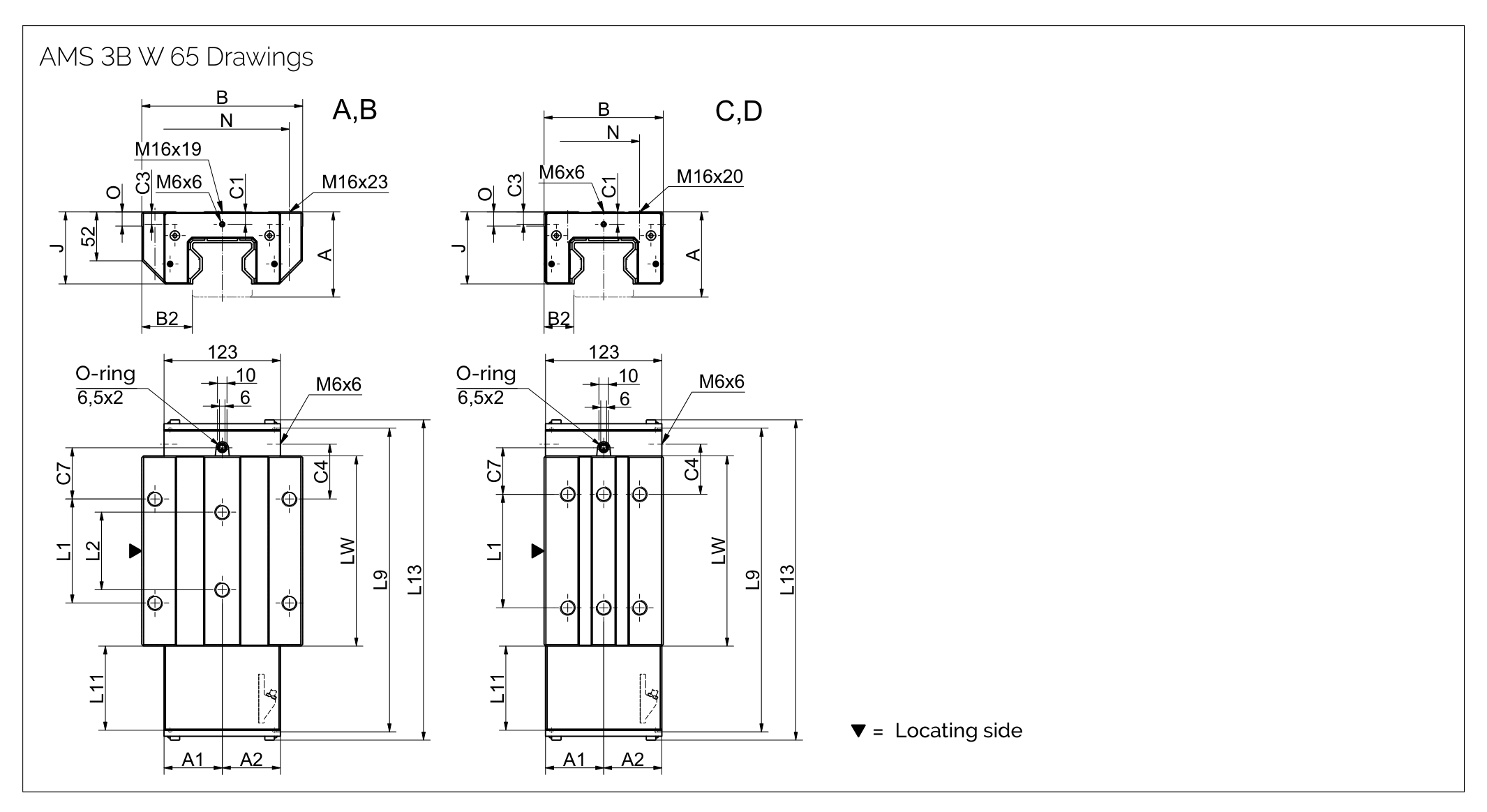

滑塊規格 AMS 3B W 65
| 參數 | AMS 3B W 65-A | AMS 3B W 65-B | AMS 3B W 65-C | AMS 3B W 65-D |
| 系統高度 A (mm) | 90 | 90 | 90 | 90 |
| 對側外殼半寬 A1 (mm) | 61.5 | 61.5 | 61.5 | 61.5 |
| 讀頭側外殼半寬 A2 (mm) | 61.5 | 61.5 | 61.5 | 61.5 |
| 讀頭突出量 A3 (mm) | 0 | 0 | 0 | 0 |
| 滑塊寬度 B (mm) | 170 | 170 | 126 | 126 |
| 定位面間距 B2 (mm) | 53.5 | 53.5 | 31.5 | 31.5 |
| 前端中央潤滑孔位置 C1 (mm) | 13 | 13 | 13 | 13 |
| 側面潤滑孔位置 C3 (mm) | 13 | 13 | 13 | 13 |
| 側面潤滑孔位置（第二處） C4 (mm) | 31.75 | 58 | 51.75 | 53 |
| 頂面潤滑孔位置 C7 (mm) | 27.75 | 54 | 47.75 | 49 |
| 滑塊高度 J (mm) | 76 | 76 | 76 | 76 |
| 外側固定孔間距 L1 (mm) | 110 | 110 | 70 | 120 |
| 內側固定孔間距 L2 (mm) | 82 | 82 | — | — |
| 含外殼滑塊長度 L9 (mm) | 269 | 321 | 269 | 321 |
| 外殼長度 L11 (mm) | 90.7 | 90.7 | 90.7 | 90.7 |
| 量測滑塊總長 L13 (mm) | 287.1 | 339.6 | 287.1 | 339.6 |
| 滑塊本體內側長度 Lw (mm) | 148.5 | 201 | 148.5 | 201 |
| 側向固定孔間距 N (mm) | 142 | 142 | 76 | 76 |
| 參考面高度 O (mm) | 15 | 15 | 15 | 15 |
負載額定值
| 參數 | AMS 3B W 65-A | AMS 3B W 65-B | AMS 3B W 65-C | AMS 3B W 65-D |
| 靜負載容量 C₀ (N) | 419000 | 530000 | 419000 | 530000 |
| 動負載容量 C₁₀₀ (N) | 232000 | 295000 | 232000 | 295000 |
| 靜態橫向力矩容量 M₀Q (Nm) | 16446 | 20912 | 16446 | 20912 |
| 靜態縱向力矩容量 M₀L (Nm) | 10754 | 17930 | 10754 | 17930 |
| 動態橫向力矩容量 MQ (Nm) | 9154 | 11640 | 9154 | 11640 |
| 動態縱向力矩容量 ML (Nm) | 5954 | 9980 | 5954 | 9980 |
| 滑塊重量 (kg) | 11.6 | 14.9 | 9.4 | 11.8 |
量測系統規格
| 量測原理 | 磁阻式增量編碼（磁性硬質週期 N-S 刻度） |
| 訊號週期 | 200 µm |
| 精度等級 | ± 5 µm / 1000 mm；± 2 µm / 40 mm |
| 週期性誤差 | ± 0.7 µm |
| 遲滯 | < 0.5 µm（AMSD 可數位調整） |
| 解析度 | AMSA 最高 0.0625 µm；AMSD 0.2 / 1.0 / 5.0 µm |
| 輸出介面 | AMSA：類比 1 Vpp；AMSD：數位正交訊號 RS 422（含參考與錯誤訊號） |
| 消耗電流 | AMSA 40 mA；AMSD 110 mA |
| 最大速度 | AMSA 3 m/s；AMSD 3 m/s（解析度 0.2 µm 時最高 1 m/s） |
| 參考標記 | 每 50 mm，或距離編碼式 |
| 供電電壓 | 5 V ± 0.25 V |
| 工作溫度 | 0 °C ~ +70 °C |
| 防護等級 | IP68 |
資料來源：MONORAIL and AMS Product Catalogue §4.6 General technical data（p.39）。
訂購代碼範例
AMS 3B 導軌訂購代碼
AMS 3B S 65-N-G1-KC-R1-4000-40-40
AMS 3B 滑塊訂購代碼（類比輸出）
AMSA 3B W 65-B-P1-G1-V1-R1-CN-S11-LV-TSU
AMS 3B 滑塊訂購代碼（數位輸出）
AMSD 3B W 65-B-P1-G1-V1-R1-CN-S11-LV-TSD-050-80-ZN
可用選項
依型錄的 Available options 圖示條。
導軌與滑塊共通
塗層
 | CN | 無塗層 |
 | CH | 硬鉻鍍層 |
導軌
直線度
 | KC | 標準 |
基準側
 | R11 | Ref. bottom, scale bottom |
 | R12 | Ref. bottom, scale top（PDF 印為 'scale bottom'，與 R11 重複；圖示顯示尺帶在上方，判為 PDF typo） |
 | R21 | Ref. top, scale bottom |
 | R22 | Ref. top, scale top |
磁化型式
 | TR50 | 50 mm Raster（增量刻度） |
 | TD20 | 20 mm Code（絕對編碼） |
 | TD50 | 50 mm Code（絕對編碼） |
滑塊
參考面
 | R1 | 參考面在下（below or right） |
 | R2 | 參考面在上（top or left） |
讀頭位置
 | P1 | 右上 |
 | P3 | 左下 |
介面（讀頭出線）
 | TMU | analog, 0.3 m |
 | TRU | analog, 3 m |
 | TSU | analog, 3 m |
 | TMD | digital, 0.3 m |
 | TRD | digital, 3 m |
 | TSD | digital, 3 m |
