規格與公差
| 齒條類型 | 壓力角 α=20° 銑削，高週波硬化 |
|---|---|
| 品質等級 | Q11（符合 DIN 3962, 3963, 3967） |
| 外表面 | 銑削加工 |
| 材料 | C45 或 42CrMo4+QT（高週波硬化） |
| 齒面硬度 | 55…60 HRc (C45) / 59±3 HRc (42CrMo4) |
| 累積節距誤差 Fp（1000 mm 長度） | 0.220 mm |
| 累積節距誤差 Fp（2000 mm 長度） | 0.330 mm |

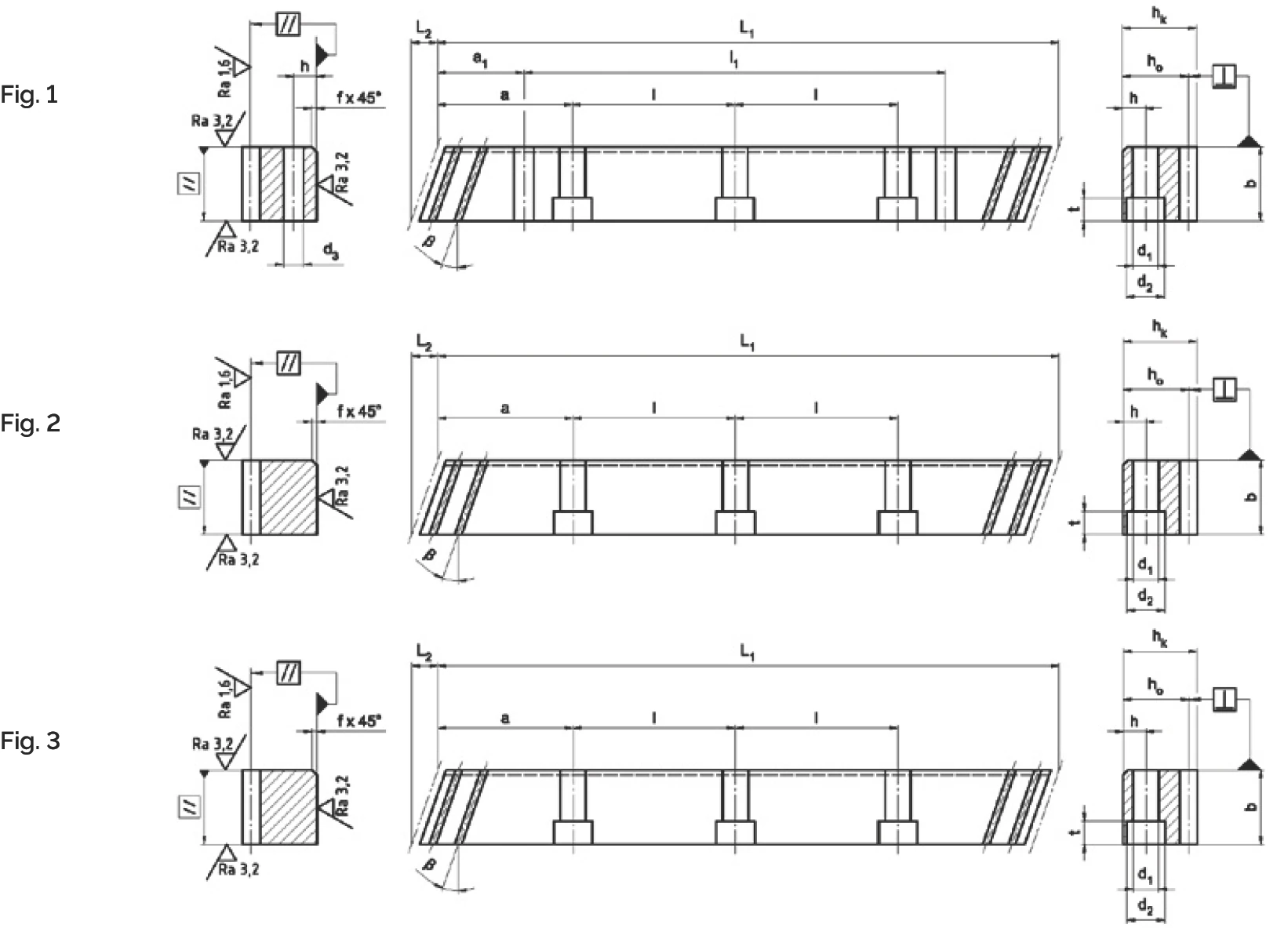

圖示
標準尺寸表
| 型號 | m | ps (mm) | L1 (mm) | b (mm) | hk (mm) | ho (mm) | 重量 (kg) |
|---|---|---|---|---|---|---|---|
| ZST M2 - 24x24x1000 -S | 2 | 6.67 | 1000.0 | 24 | 24 | 22 | 4.1 |
| ZST M3 - 29x29x1000 -S | 3 | 10.00 | 1000.0 | 29 | 29 | 26 | 5.9 |
| ZST M4 - 39x39x1000 -S | 4 | 13.33 | 1000.0 | 39 | 39 | 35 | 10.7 |
| ZST M5 - 49x39x1000 -S | 5 | 16.67 | 1000.0 | 49 | 39 | 34 | 13.0 |
| ZST M6 - 59x49x1000 -S | 6 | 20.00 | 1000.0 | 59 | 49 | 43 | 18.1 |
| ZST M8 - 79x79x960 -S | 8 | 26.67 | 960.0 | 79 | 79 | 71 | 42.5 |
| ZST M10 - 99x99x1000 -S | 10 | 33.33 | 1000.0 | 99 | 99 | 89 | 68.7 |
| ZST M12 - 120x120x1000 -S | 12 | 40.00 | 1000.0 | 120 | 120 | 108 | 111.0 |
