導軌型式 AMSABS 3L S 65
| AMSABS 3L S 65-N |
 |
| 標準型（上方鎖固） |
AMSABS 3L 特點：專為長軸量測設計，可接合多段導軌達到超過 6m 的量測長度。Size 65 為 AMSABS 3L 系列中最大尺寸，提供最高負載能力。

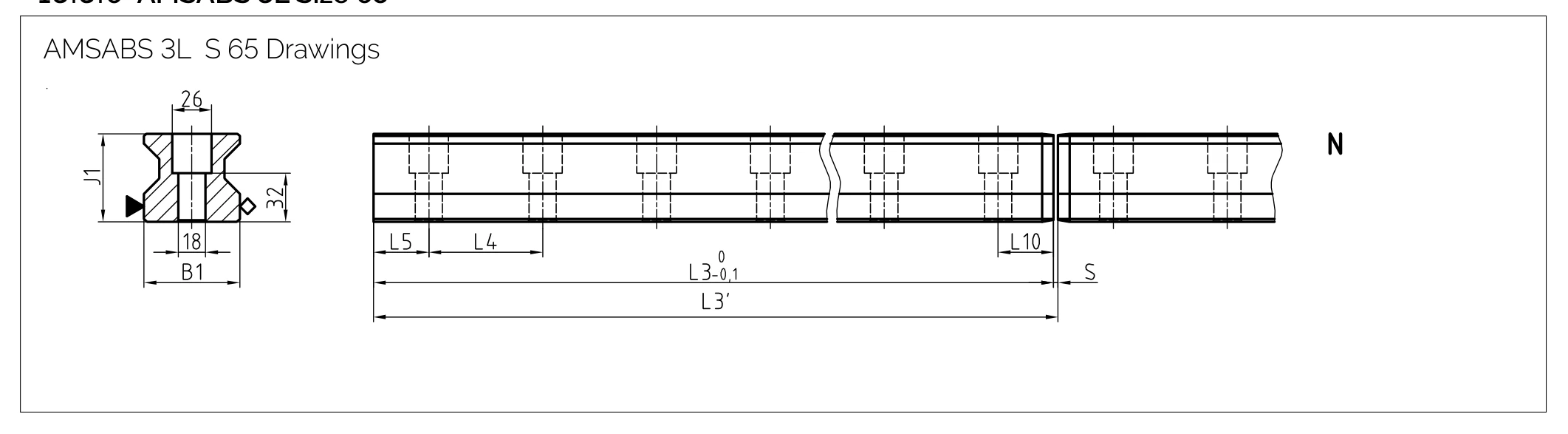

導軌規格 AMSABS 3L S 65
| 參數 | AMSABS 3L S 65-N |
| 軌道寬度 B1 (mm) | 63 |
| 軌道高度 J1 (mm) | 57.95 |
| 最大單件長度 L3 (mm) | 2999.5 |
| 系統總長度 L3' (mm) | 3 000 |
| 接合間隙 S (mm) | 0.5 |
| 固定孔間距 L4 (mm) | 75 |
| 首/末孔位置 L5/L10 (mm) | 37.25 |
| 軌道單位重量 (kg/m) | 22.8 |

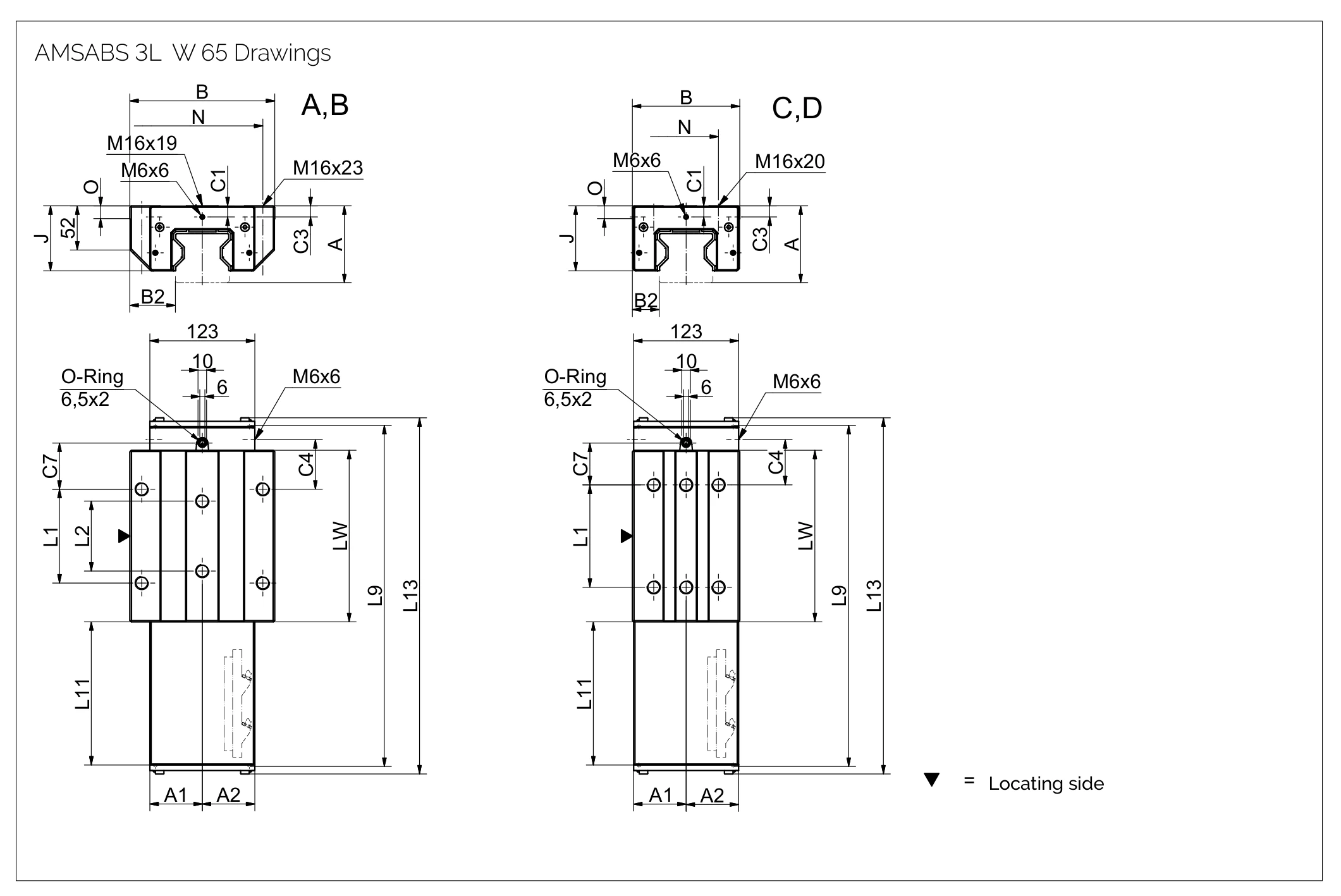

滑塊規格 AMSABS 3L W 65
| 參數 | AMSABS 3L W 65-A | AMSABS 3L W 65-B | AMSABS 3L W 65-C | AMSABS 3L W 65-D |
| 系統高度 A (mm) | 90 | 90 | 90 | 90 |
| 對側外殼半寬 A1 (mm) | 61.5 | 61.5 | 61.5 | 61.5 |
| 讀頭側外殼半寬 A2 (mm) | 61.5 | 61.5 | 61.5 | 61.5 |
| 讀頭突出量 A3 (mm) | 0 | 0 | 0 | 0 |
| 滑塊寬度 B (mm) | 170 | 170 | 126 | 126 |
| 定位面間距 B2 (mm) | 53.5 | 53.5 | 31.5 | 31.5 |
| 前端中央潤滑孔位置 C1 (mm) | 13 | 13 | 13 | 13 |
| 側面潤滑孔位置 C3 (mm) | 13 | 13 | 13 | 13 |
| 側面潤滑孔位置（第二處） C4 (mm) | 31.75 | 58 | 51.75 | 53 |
| 頂面潤滑孔位置 C7 (mm) | 27.75 | 54 | 47.75 | 49 |
| 滑塊高度 J (mm) | 76 | 76 | 76 | 76 |
| 外側固定孔間距 L1 (mm) | 110 | 110 | 70 | 120 |
| 內側固定孔間距 L2 (mm) | 82 | 82 | — | — |
| 含外殼滑塊長度 L9 (mm) | 347.3 | 400 | 347.3 | 400 |
| 外殼長度 L11 (mm) | 169.5 | 169.5 | 169.5 | 169.5 |
| 量測滑塊總長 L13 (mm) | 365.9 | 418.4 | 365.9 | 418.4 |
| 滑塊本體內側長度 Lw (mm) | 148.5 | 201 | 148.5 | 201 |
| 側向固定孔間距 N (mm) | 142 | 142 | 76 | 76 |
| 參考面高度 O (mm) | 15 | 15 | 15 | 15 |
負載額定值
| 參數 | AMSABS 3L W 65-A | AMSABS 3L W 65-B | AMSABS 3L W 65-C | AMSABS 3L W 65-D |
| 靜負載容量 C₀ (N) | 419000 | 530000 | 419000 | 530000 |
| 動負載容量 C₁₀₀ (N) | 232000 | 295000 | 232000 | 295000 |
| 靜態橫向力矩容量 M₀Q (Nm) | 16 446 | 20912 | 16446 | 20912 |
| 靜態縱向力矩容量 M₀L (Nm) | 10754 | 17930 | 10754 | 17930 |
| 動態橫向力矩容量 MQ (Nm) | 9154 | 11640 | 9154 | 11640 |
| 動態縱向力矩容量 ML (Nm) | 5954 | 9980 | 5954 | 9980 |
| 滑塊重量 (kg) | 12.3 | 15.6 | 10.0 | 12.5 |
負載額定值說明
- C₀ = 靜態負載額定值 (Static load capacity)
- C₁₀₀ = 動態負載額定值 (Dynamic load capacity) - 100km 行程壽命
- M₀Q = 橫向力矩 (Cross moment)
- M₀L = 縱向力矩 (Longitudinal moment)

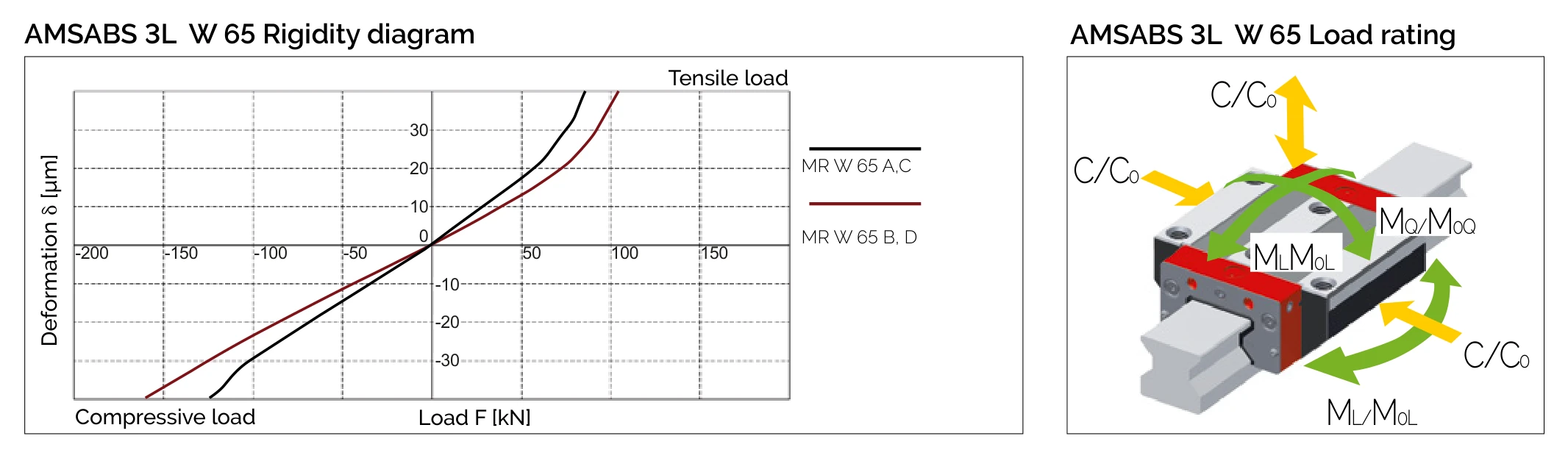

剛性圖與負載方向 AMSABS 3L W 65
訂購代碼範例
導軌訂購代碼
AMSABS 3L S 65-N-G1-KC-R11-3000-CN-P0
- AMSABS 3L S 65 = AMSABS 3L 導軌 Size 65
- N = 標準型
- G1 = 高精度
- KC = 標準直度
- R11 = 基準側 1
- 3000 = 導軌長度 3000mm
滑塊訂購代碼
AMSABS 3L W 65-B-P1-G1-V2-R1-CN-S11-LV-TSH-TS3
- AMSABS 3L W 65 = AMSABS 3L 滑塊 Size 65
- B = 標準加長型滑塊
- P1 = 讀頭位置 1
- G1 = 高精度
- V2 = 中預壓
- TSH = SSI 介面
