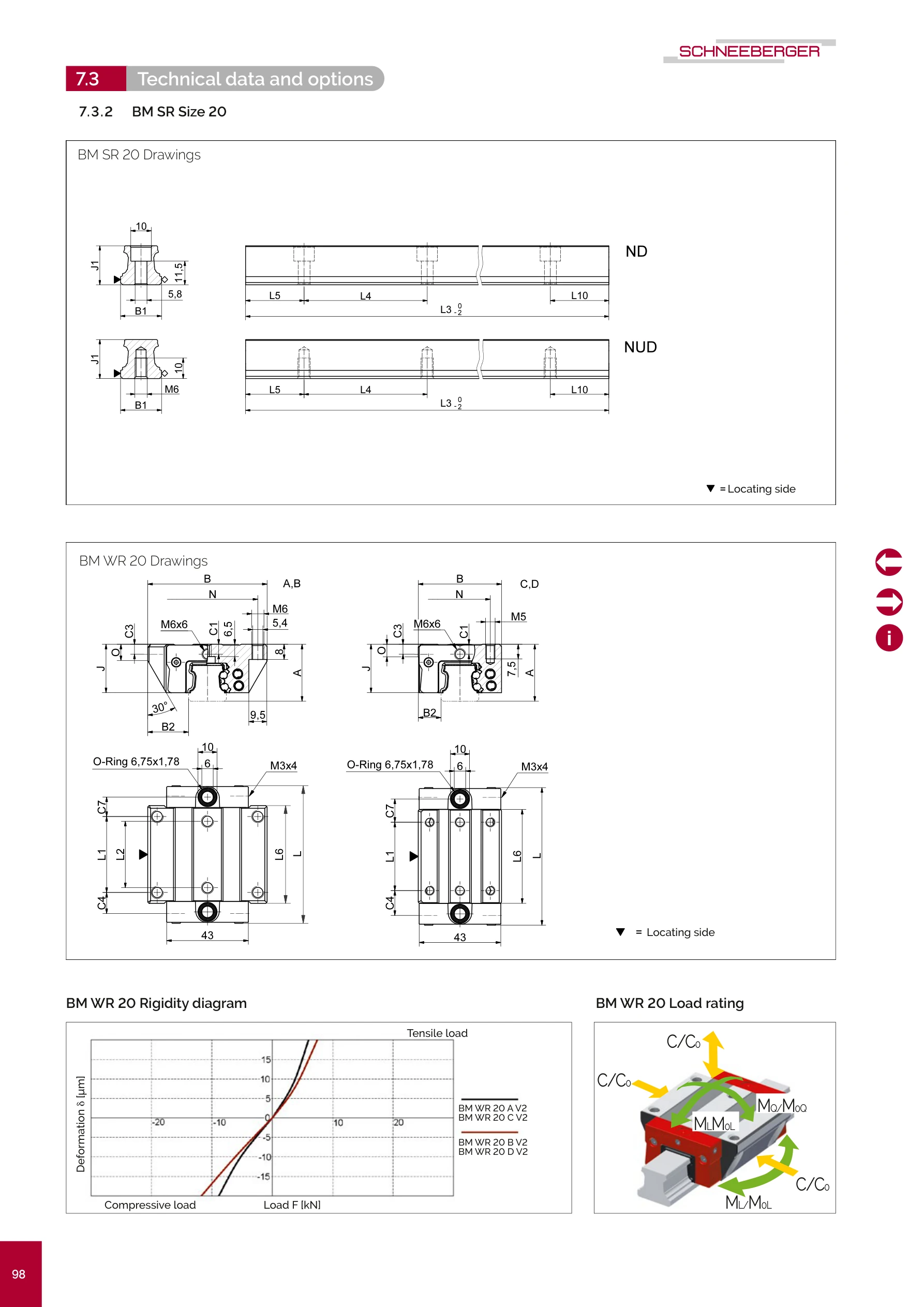

導軌型式 BM SR 20
材質：不鏽鋼。
導軌型式說明：
- ND = 標準型，上方鎖固，全硬化處理
- NUD = 底部螺孔型，全硬化處理

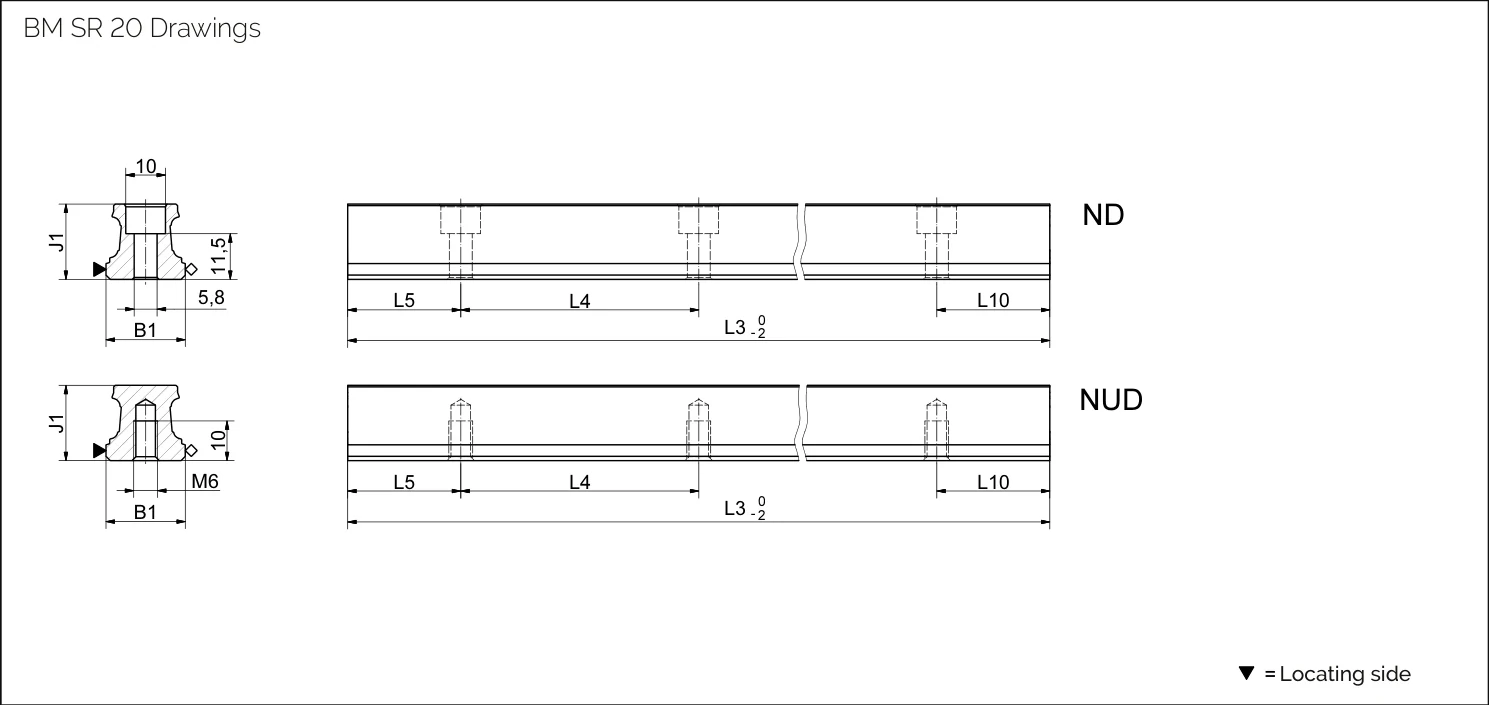

導軌規格 BM SR 20
| 參數 | BM SR 20-ND | BM SR 20-NUD |
| 軌道寬度 B1 (mm) | 20 | 20 |
| 軌道高度 J1 (mm) | 19 | 19 |
| 最大單件長度 L3 (mm) | 3000 | 3000 |
| 固定孔間距 L4 (mm) | 60 | 60 |
| 首/末孔位置 L5/L10 (mm) | 28.5 | 28.5 |
| 軌道單位重量 (kg/m) | 2.2 | 2.3 |

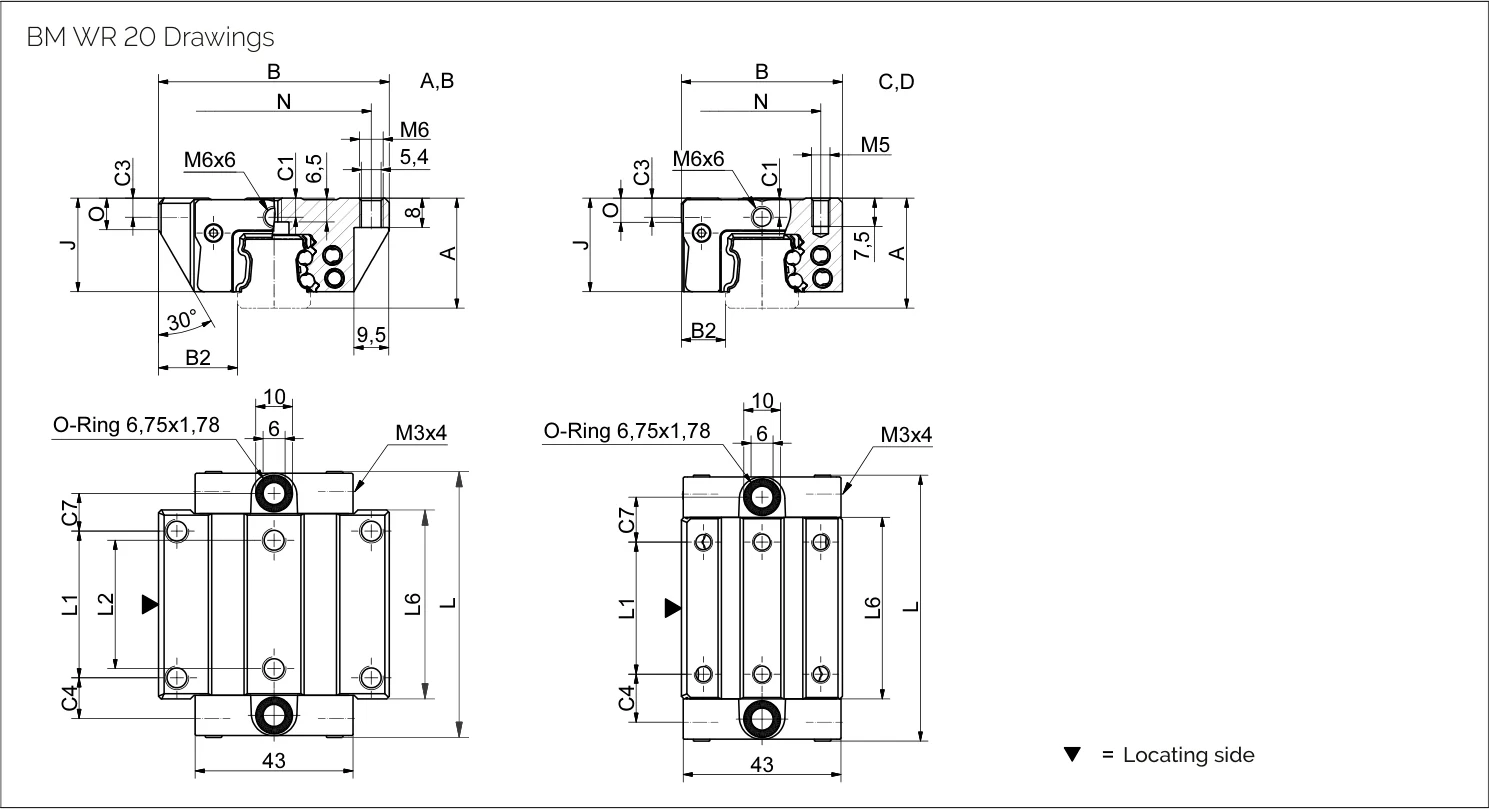

滑塊規格 BM WR 20
| 參數 | BM WR 20-A | BM WR 20-B | BM WR 20-C | BM WR 20-D |
| 系統高度 A (mm) | 30 | 30 | 30 | 30 |
| 滑塊寬度 B (mm) | 63 | 63 | 44 | 44 |
| 定位面間距 B2 (mm) | 21.5 | 21.5 | 12 | 12 |
| 前端中央潤滑孔位置 C1 (mm) | 5.2 | 5.2 | 5.2 | 5.2 |
| 側面潤滑孔位置 C3 (mm) | 5.2 | 5.2 | 5.2 | 5.2 |
| 側面潤滑孔位置（第二處） C4 (mm) | 10.8 | 18.8 | 12.8 | 13.8 |
| 頂面潤滑孔位置 C7 (mm) | 10.3 | 18.3 | 12.3 | 13.3 |
| 滑塊高度 J (mm) | 25.5 | 25.5 | 25.5 | 25.5 |
| 滑塊長度 L (mm) | 72.5 | 88.5 | 72.5 | 88.5 |
| 外側固定孔間距 L1 (mm) | 40 | 40 | 36 | 50 |
| 內側固定孔間距 L2 (mm) | 35 | 35 | — | — |
| 鋼體長度 L6 (mm) | 51.5 | 65.5 | 49.5 | 65.5 |
| 側向固定孔間距 N (mm) | 53 | 53 | 32 | 32 |
| 參考面高度 O (mm) | 8.5 | 8.5 | 8.5 | 8.5 |

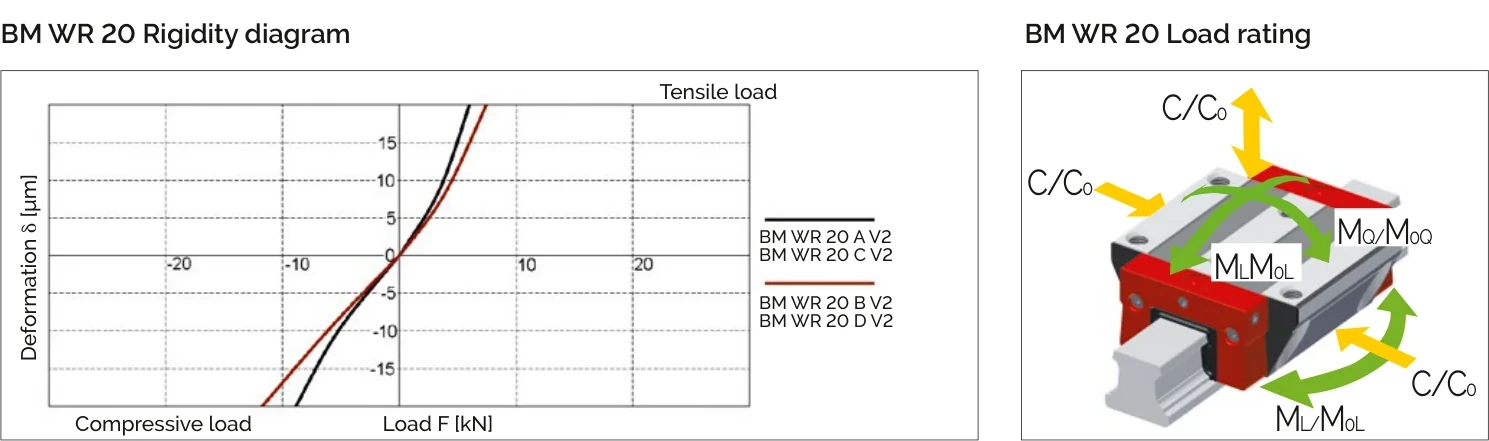

容量與重量
| 參數 | BM WR 20-A | BM WR 20-B | BM WR 20-C | BM WR 20-D |
| 靜負載容量 C₀ (N) | 26690 | 34935 | 26690 | 34935 |
| 動負載容量 C₁₀₀ (N) | 12240 | 14790 | 12240 | 14790 |
| 靜態橫向力矩容量 M₀Q (Nm) | 317 | 417 | 317 | 417 |
| 靜態縱向力矩容量 M₀L (Nm) | 248 | 421 | 248 | 421 |
| 動態橫向力矩容量 MQ (Nm) | 145 | 175 | 145 | 175 |
| 動態縱向力矩容量 ML (Nm) | 114 | 177 | 114 | 177 |
| 滑塊重量 (kg) | 0.5 | 0.6 | 0.4 | 0.5 |
負載額定值說明
- C0 = 靜態負載額定值 (Static load capacity)
- C100 = 動態負載額定值 (Dynamic load capacity) - 100km 行程壽命
- M0Q / MQ = 橫向力矩 (Cross moment)
- M0L / ML = 縱向力矩 (Longitudinal moment)
