UBPS 系列

氣動箝制器（常閉 NC，彈簧儲能）｜適用 Schneeberger MONORAIL MR

型號一覽

型號 適用導軌尺寸 狀態 保持力 (N) 工作壓力 (bar) 重量 (kg)
UBPS2503AS1 MONORAIL MR 25 NC 1,500 5.5 ～ 6.5 0.97
UBPS2503AS1-LP MONORAIL MR 25 NC 1,050 4 ～ 6.5 0.97
UBPS2503AS1A MONORAIL MR 25 NC 1,500 5.5 ～ 6.5 1.1
UBPS2503AS1A-LP MONORAIL MR 25 NC 1,050 4 ～ 6.5 1.1
UBPS3003AS1 MONORAIL MR 30 NC 2,500 5.5 ～ 6.5 1.7
UBPS3003AS1-LP MONORAIL MR 30 NC 1,800 4 ～ 6.5 1.9
UBPS3003AS1A MONORAIL MR 30 NC 2,500 5.5 ～ 6.5 1.9
UBPS3003AS1A-LP MONORAIL MR 30 NC 1,800 4 ～ 6.5 1.9
UBPS3503AS1 MONORAIL MR 35 NC 2,800 5.5 ～ 6.5 2.4
UBPS3503AS1-LP MONORAIL MR 35 NC 2,000 4 ～ 6.5 2.5
UBPS3503AS1A MONORAIL MR 35 NC 2,800 5.5 ～ 6.5 2.4
UBPS3503AS1A-LP MONORAIL MR 35 NC 2,000 4 ～ 6.5 2.4
UBPS4503AS1L MONORAIL MR 45 NC 5,200 5.5 ～ 6.5 6.3
UBPS4503AS1L-LP MONORAIL MR 45 NC 4,000 4 ～ 6.5 6.3
UBPS4503AS1LA MONORAIL MR 45 NC 5,200 5.5 ～ 6.5 6.6
UBPS4503AS1LA-LP MONORAIL MR 45 NC 4,000 4 ～ 6.5 6.6
UBPS5503AS1L MONORAIL MR 55 NC 7,700 5.5 ～ 6.5 8.8
UBPS5503AS1L-LP MONORAIL MR 55 NC 5,300 4 ～ 6.5 9.2
UBPS5503AS1LA MONORAIL MR 55 NC 7,700 5.5 ～ 6.5 9.2
UBPS5503AS1LA-LP MONORAIL MR 55 NC 5,300 4 ～ 6.5 9.2
UBPS6503AS1L MONORAIL MR 65 NC 7,700 5.5 ～ 6.5 14
UBPS6503AS1L-LP MONORAIL MR 65 NC 5,300 4 ～ 6.5 14
UBPS6503AS1LA MONORAIL MR 65 NC 7,700 5.5 ～ 6.5 15
UBPS6503AS1LA-LP MONORAIL MR 65 NC 5,300 4 ～ 6.5 15

依導軌尺寸與滑塊查詢可用型號，請見MONORAIL MR 相容查詢。

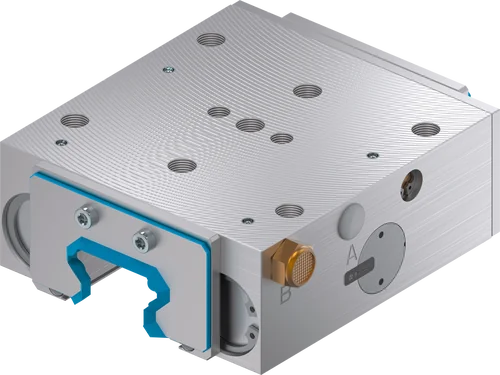

Zimmer UBPS 系列箝制器

系列特色

  • 產品線齊全 - 適用於所有常見的線性滑軌
  • 通壓開啟（NC） - 以彈簧儲能夾緊
  • 高耐用性 - 500 萬次靜態夾緊循環
  • 更高保持力 - 透過 PLUS 接頭供氣
  • 安全元件 - 能源中斷時仍安全煞車

結構說明

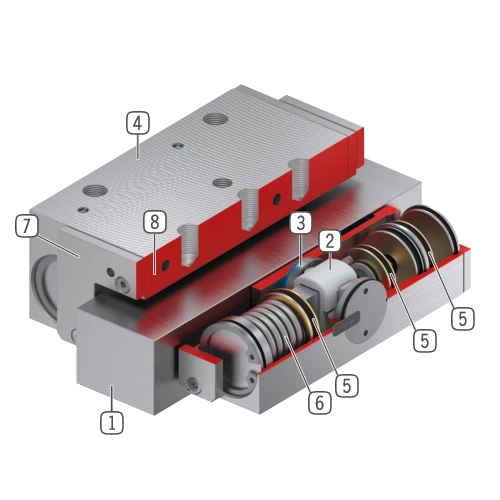

UBPS 系列剖面圖
各部位說明：
  • 1：線性滑軌，適用於所有常見的線性滑軌
  • 2：楔形傳動機構，在活塞與夾爪、煞車片之間傳遞力量
  • 3：夾爪與煞車片，壓緊於滑軌的自由面
  • 4：本體
  • 5：氣動活塞，活塞沿縱向推動楔形傳動機構
  • 6：彈簧儲能，使夾緊單元在無壓力時閉合
  • 7：刮片，也可作為選配訂購
  • 8：整合式閥（選配），不論線路長度，關閉時間最多快 60%
