導軌型式 BM S 45
| BM S 45-N | BM S 45-NU | BM S 45-C |
 |  |  |
標準型
Standard | 底部螺孔型
Tapped holes at bottom | 蓋板型
Cover strip |

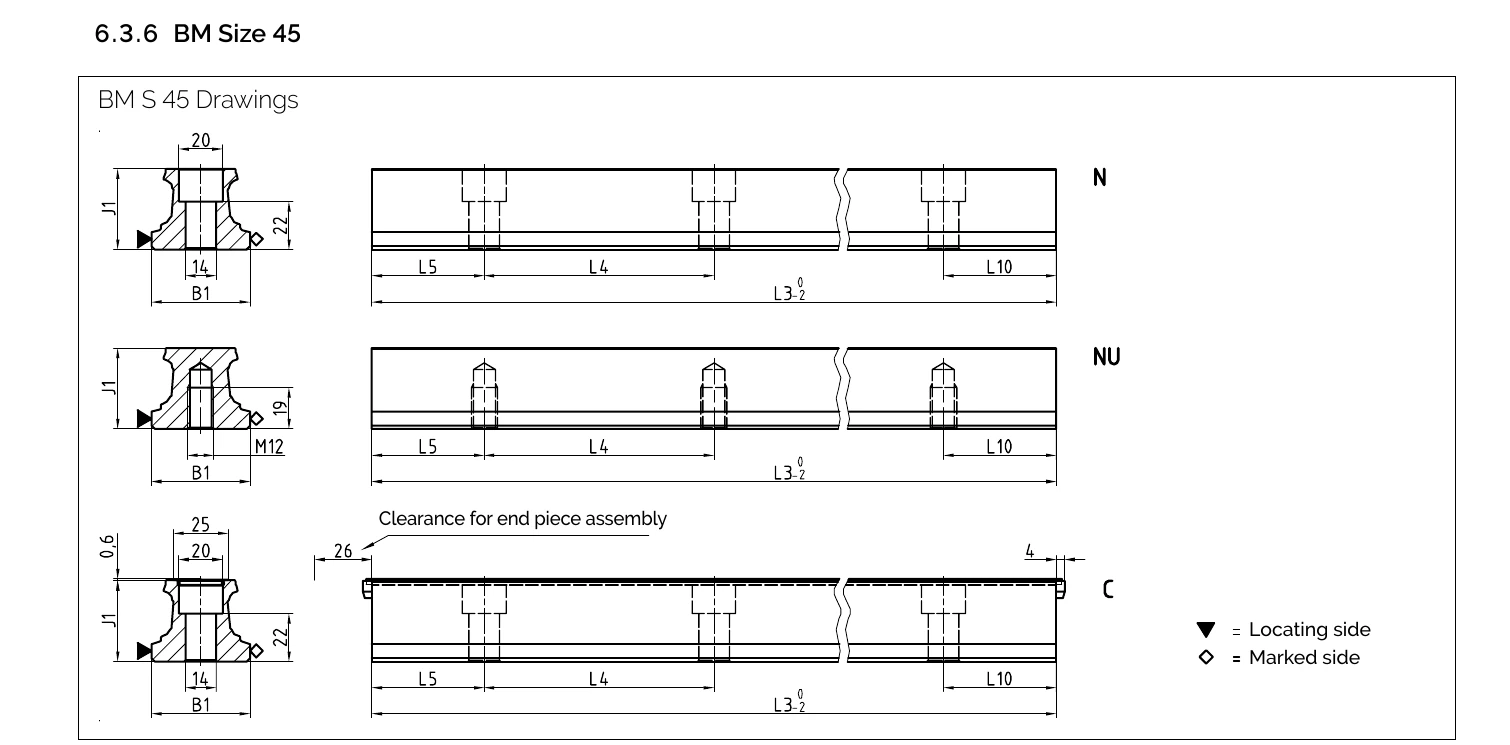

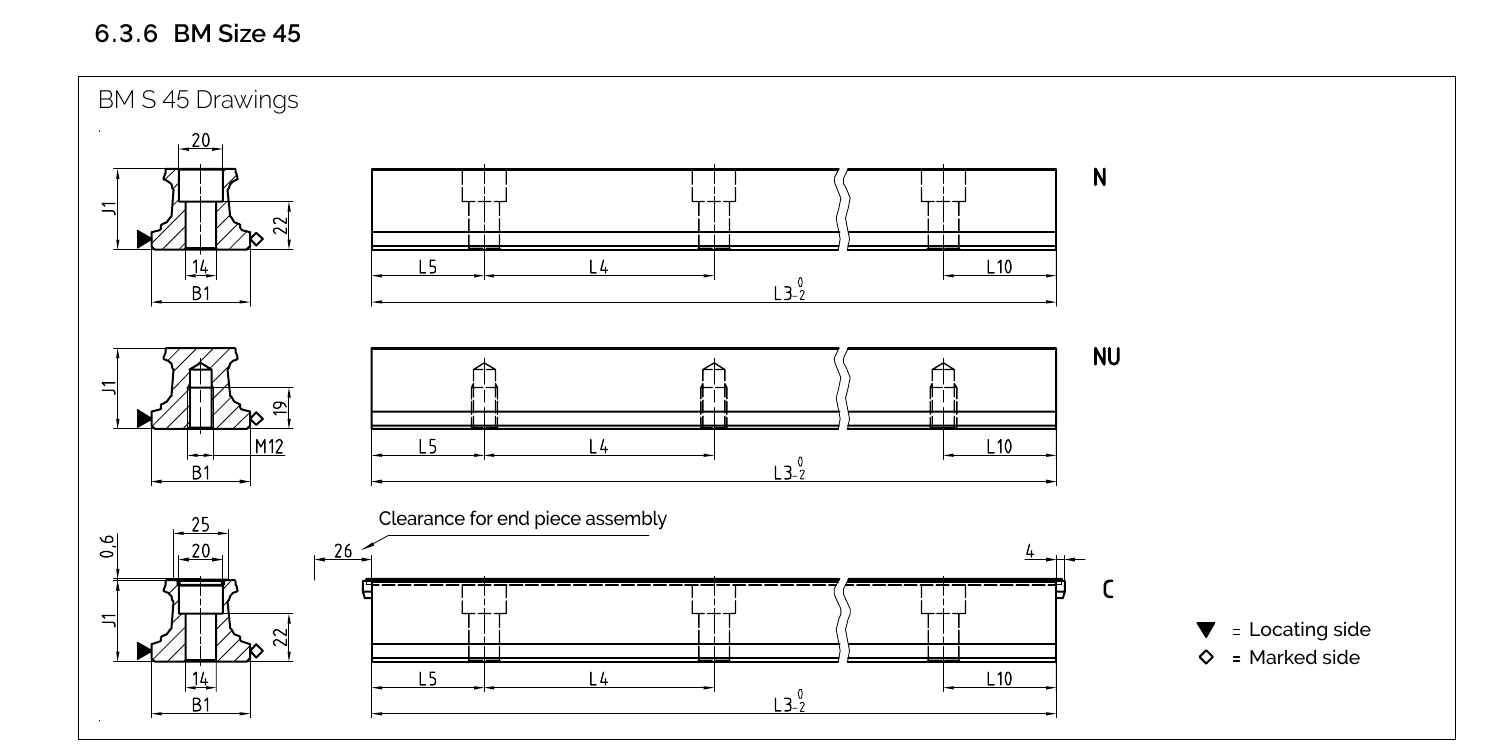

導軌規格 BM S 45
| 參數 | BM S 45-N | BM S 45-NU | BM S 45-C |
| 軌道寬度 B1 (mm) | 45 | 45 | 45 |
| 軌道高度 J1 (mm) | 37 | 37 | 37 |
| 最大單件長度 L3 (mm) | 6000 | 6000 | 6000 |
| 固定孔間距 L4 (mm) | 105 | 105 | 105 |
| 首/末孔位置 L5/L10 (mm) | 51 | 51 | 51 |
| 軌道單位重量 (kg/m) | 8.8 | 9.3 | 8.6 |
滑塊型式 BM W 45
| BM W 45-A / B | BM W 45-C | BM W 45-F / G |
 |  |  |
標準型 / 標準加長型
Standard / Standard long | 緊湊高型
Compact high | 緊湊型 / 緊湊加長型
Compact / Compact long |

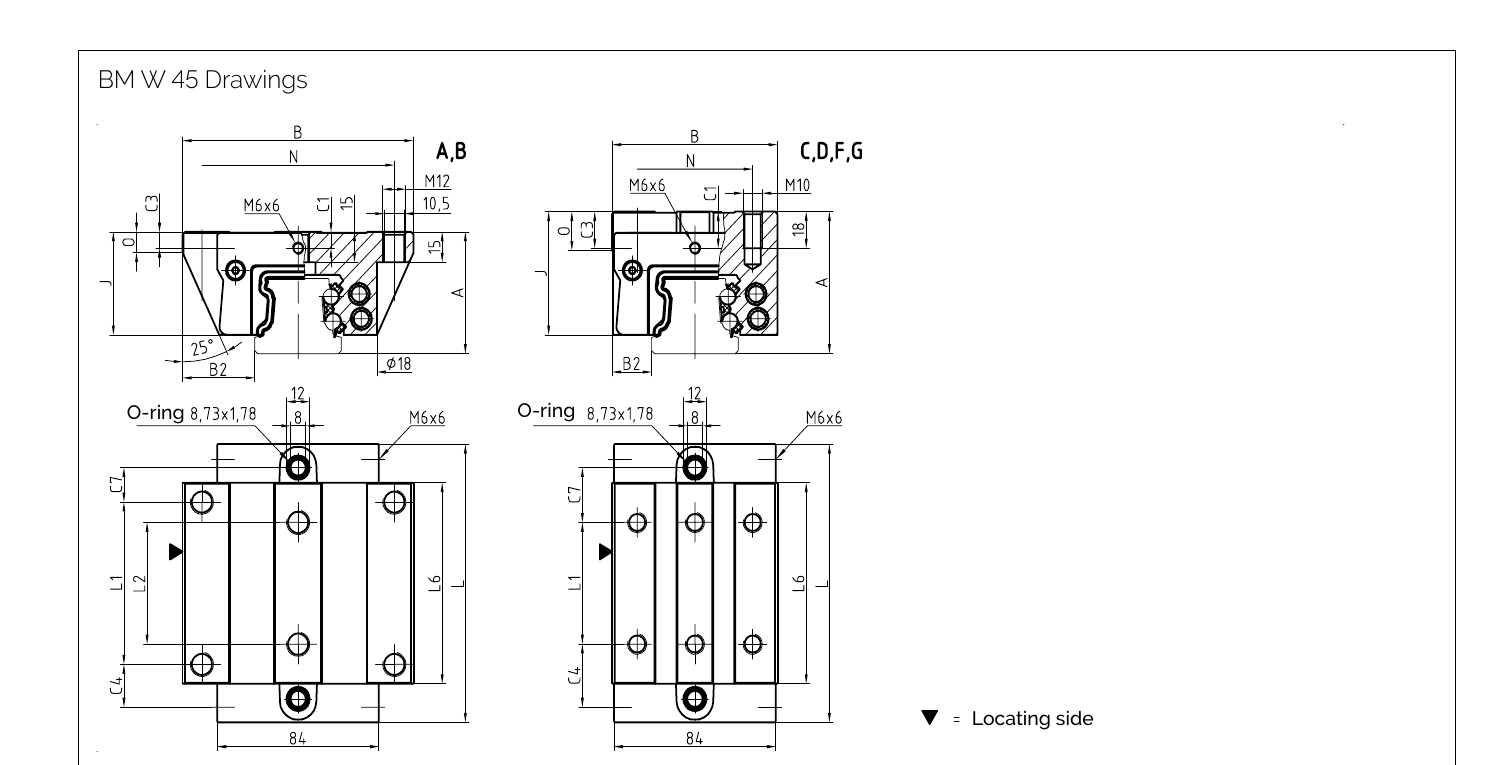

滑塊規格 BM W 45
| 參數 | BM W 45-A | BM W 45-B | BM W 45-C | BM W 45-D | BM W 45-F | BM W 45-G |
| 系統高度 A (mm) | 60 | 60 | 70 | 70 | 60 | 60 |
| 滑塊寬度 B (mm) | 120 | 120 | 86 | 86 | 86 | 86 |
| 定位面間距 B2 (mm) | 37.5 | 37.5 | 20.5 | 20.5 | 20.5 | 20.5 |
| 前端中央潤滑孔位置 C1 (mm) | 8 | 8 | 18 | 18 | 8 | 8 |
| 側面潤滑孔位置 C3 (mm) | 8 | 8 | 18 | 18 | 8 | 8 |
| 側面潤滑孔位置（第二處） C4 (mm) | 21.1 | 36.8 | 31.1 | 36.8 | 31.1 | 36.8 |
| 頂面潤滑孔位置 C7 (mm) | 17.1 | 32.8 | 27.1 | 32.8 | 27.1 | 32.8 |
| 滑塊高度 J (mm) | 50.8 | 50.8 | 60.8 | 60.8 | 50.8 | 50.8 |
| 滑塊長度 L (mm) | 137.4 | 168.9 | 137.4 | 168.9 | 137.4 | 168.9 |
| 外側固定孔間距 L1 (mm) | 80 | 80 | 60 | 80 | 60 | 80 |
| 內側固定孔間距 L2 (mm) | 60 | 60 | — | — | — | — |
| 鋼體長度 L6 (mm) | 99.1 | 130.6 | 99.1 | 130.6 | 99.1 | 130.6 |
| 側向固定孔間距 N (mm) | 100 | 100 | 60 | 60 | 60 | 60 |
| 參考面高度 O (mm) | 10 | 10 | 19 | 19 | 10 | 10 |

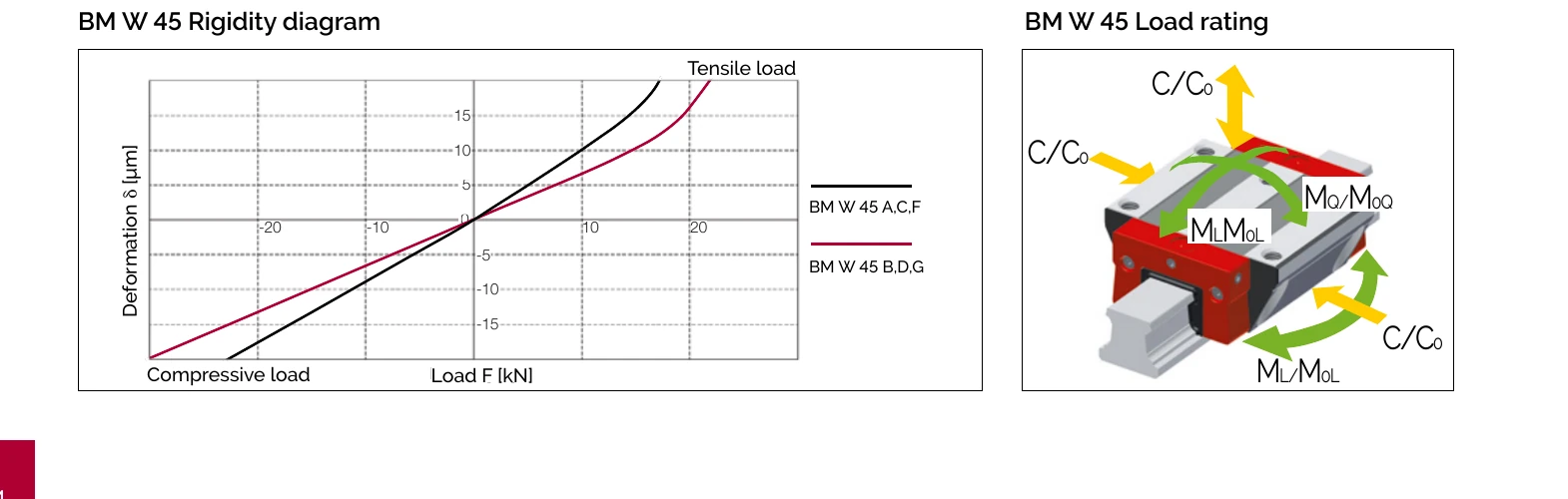

負載額定值
| 參數 | BM W 45-A | BM W 45-B | BM W 45-C | BM W 45-D | BM W 45-F | BM W 45-G |
| 靜負載容量 C₀ (N) | 134800 | 176300 | 134800 | 176300 | 134800 | 176300 |
| 動負載容量 C₁₀₀ (N) | 61900 | 74700 | 61900 | 74700 | 61900 | 74700 |
| 靜態橫向力矩容量 M₀Q (Nm) | 3193 | 4175 | 3193 | 4175 | 3193 | 4175 |
| 靜態縱向力矩容量 M₀L (Nm) | 2498 | 4199 | 2498 | 4199 | 2498 | 4199 |
| 動態橫向力矩容量 MQ (Nm) | 1466 | 1769 | 1466 | 1769 | 1466 | 1769 |
| 動態縱向力矩容量 ML (Nm) | 1147 | 1779 | 1147 | 1779 | 1147 | 1779 |
| 滑塊重量 (kg) | 3.3 | 4.2 | 3.3 | 4.3 | 2.7 | 3.5 |
負載額定值說明
- C₀ = 靜態負載額定值 (Static load capacity)
- C₁₀₀ = 動態負載額定值 (Dynamic load capacity) - 100km 行程壽命
- M₀Q / MQ = 橫向力矩 (Cross moment)
- M₀L / ML = 縱向力矩 (Longitudinal moment)
訂購代碼範例
導軌訂購代碼
BM S 45-N-G1-KC-R1-500-52-52
- BM S 45 = MONORAIL 滾珠導軌 Size 45
- N = 標準型 (上方鎖固)
- G1 = 高精度
- KC = 標準直線度
- R1 = 參考面在底部
- 500 = 軌道長度 500mm
- 52-52 = 首末孔位置
滑塊訂購代碼
BM W 45-A-V1-S11-LV-CN
- BM W 45 = MONORAIL 滾珠滑塊 Size 45
- A = 標準型滑塊
- V1 = 輕預壓
- S11 = 潤滑孔位置 (頂部中央)
- LV = 全油脂填充
- CN = 無塗層 (未鍍鉻；硬鉻為 CH)
