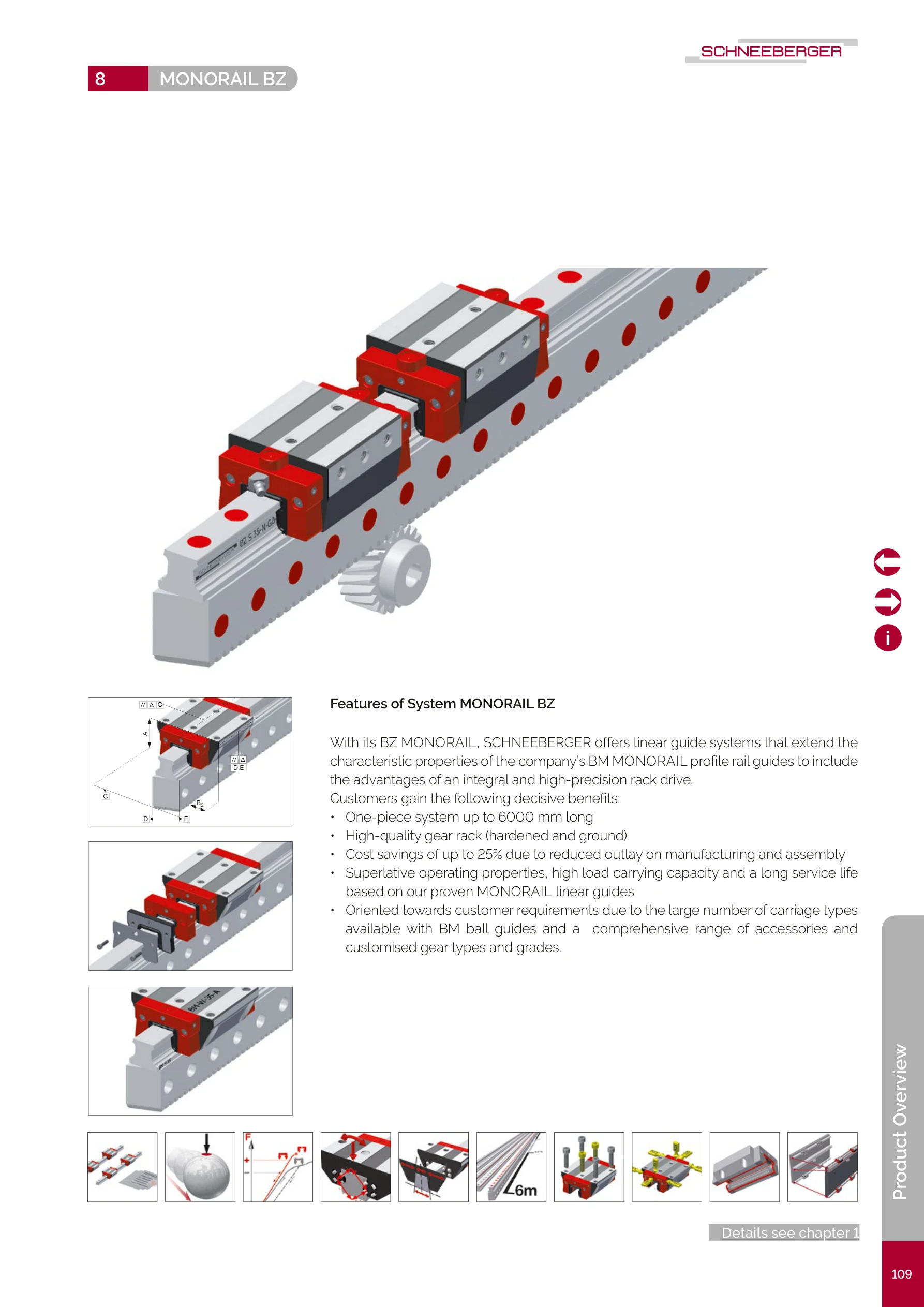

產品概述

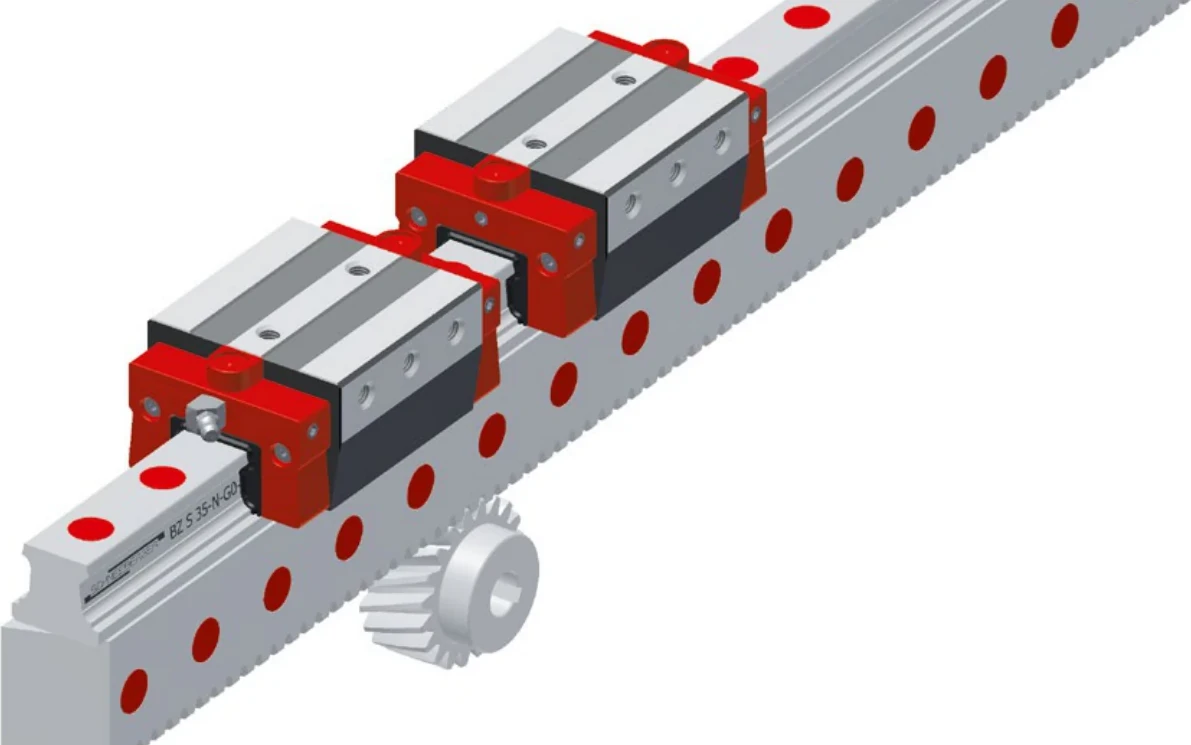

MONORAIL BZ 將 SCHNEEBERGER 久經驗證的 BM 滾珠導軌技術，與高精度整合式齒條驅動完美結合。這款創新產品讓客戶同時獲得精密線性導向與齒條傳動的雙重優勢，大幅簡化機構設計、降低製造與組裝成本。
系統特點
- 一體式系統設計 - 單件導軌長度可達 6000mm，減少接合點
- 高品質齒條 - 硬化研磨處理，確保傳動精度與耐久性
- 節省成本達 25% - 整合式設計大幅降低製造與組裝費用
- 卓越運行特性 - 承襲 MONORAIL 導軌的高負載能力與長使用壽命
- 豐富選配彈性 - 多種 BM 滾珠滑塊型式、完整配件與客製化齒輪規格

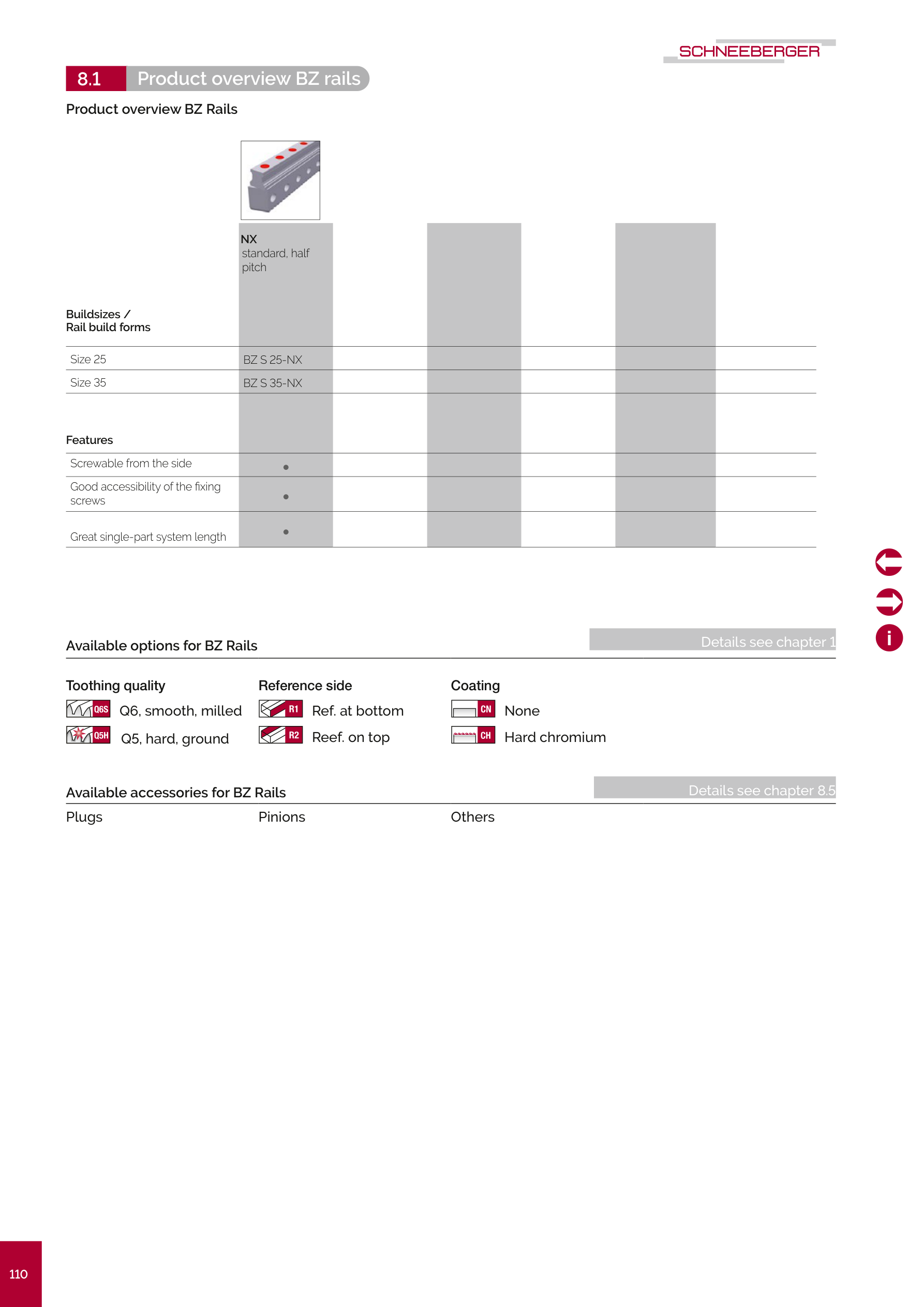

導軌型式
MONORAIL BZ 採用整合式設計，將 BM 滾珠導軌與斜齒齒條結合於單一導軌本體中，實現導向與驅動功能的一體化。
| 型式圖 | 型號 | 描述 |
|---|
 | NX | 標準型，半齒距（standard, half pitch） |

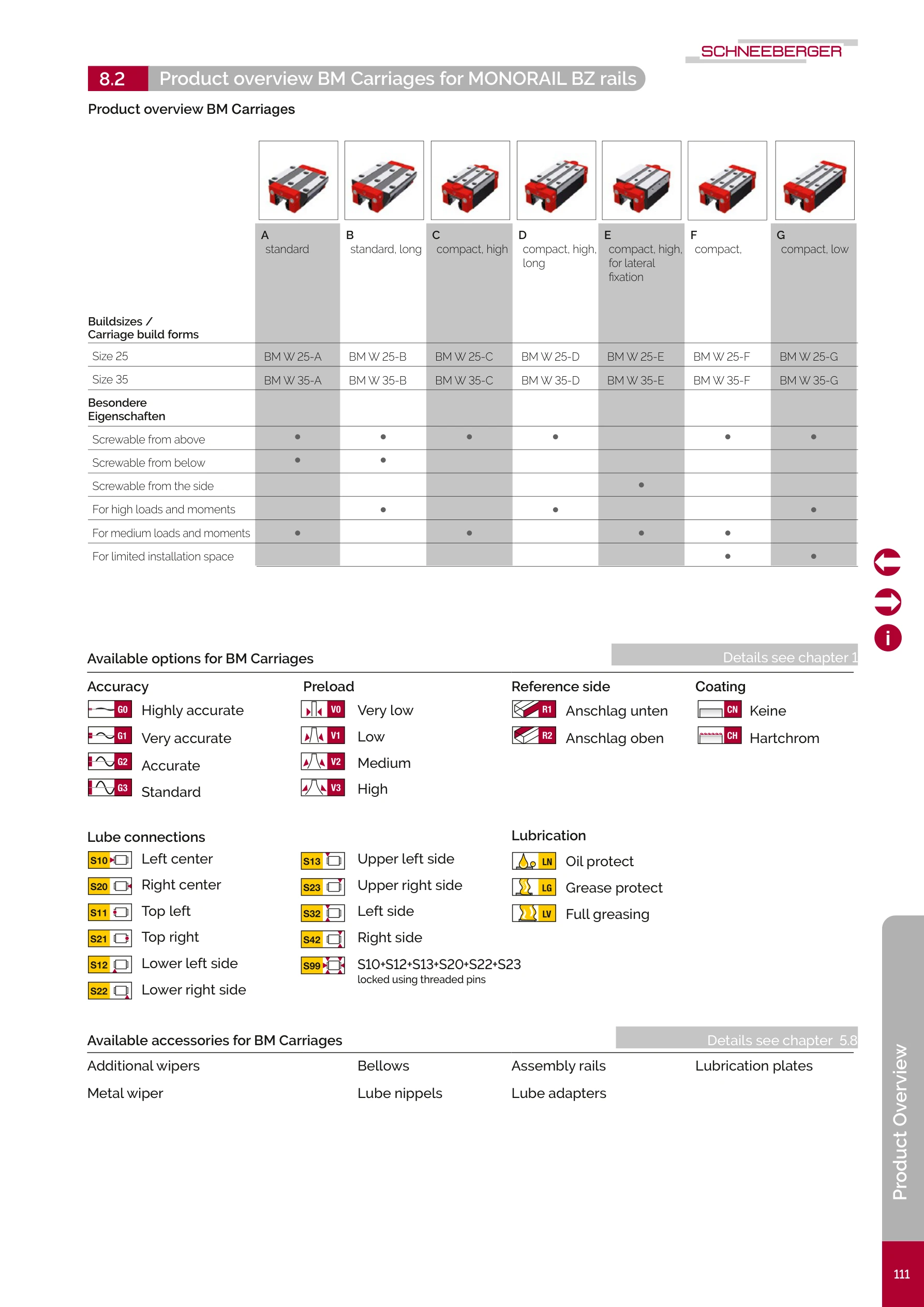

滑塊型式
| 型式圖 | 型式 | 名稱 | 寬度 | 長度 |
|---|
 | A | 標準型（短） | 寬 | 短 |
 | B | 標準加長型（長） | 寬 | 長 |
 | C | 緊湊高型（短） | 窄 | 短 |
 | D | 緊湊高加長型（長） | 窄 | 長 |
 | E | 緊湊高型附側向固定孔 | 窄 | 短 |
 | F | 緊湊型（短） | 窄 | 短 |
 | G | 緊湊加長型（長） | 窄 | 長 |
導軌與齒條規格
| 參數 | | BZ S 25-NX | BZ S 35-NX |
| B1 | 軌道寬度 (mm) | 23 | 34 |
| J1 | 軌道高度 (mm) | 57.7 | 79.5 |
| L3 | 最大軌道長度 (mm) | 6000 | 6000 |
| L4 | 固定孔間距 (mm) | 30 | 40 |
| L5/L10 | 首/末孔位置 (mm) | 15 | 20 |
| m | 齒條模數 | 2 | 2.5 |
| alpha | 齒傾角 | 19 31'42" |
| 軌道重量 (kg/m) | 8.9 | 17.9 |
Size 25 詳細規格 → | Size 35 詳細規格 →
典型應用
- 搬運與自動化產業 - 整合導向與齒條驅動，簡化機構
- 雷射與水刀切割機 - 高精度定位與傳動
- 木工機械 - 長行程單件導軌（最長 6 公尺）
