第 4.3 章:導軌類型

4.3.1 導軌類型總覽

導軌類型主要在於其安裝方法的差異，這也決定了固定孔的封閉選項。此外，還有不同的固定孔間距和硬度特性。 下表提供了 MONORAIL MR 滾柱式和 MONORAIL BM/BZ 球式的類型總覽。有關可用尺寸，請參閱 SCHNEEBERGER MONORAIL 和 AMS 產品目錄。

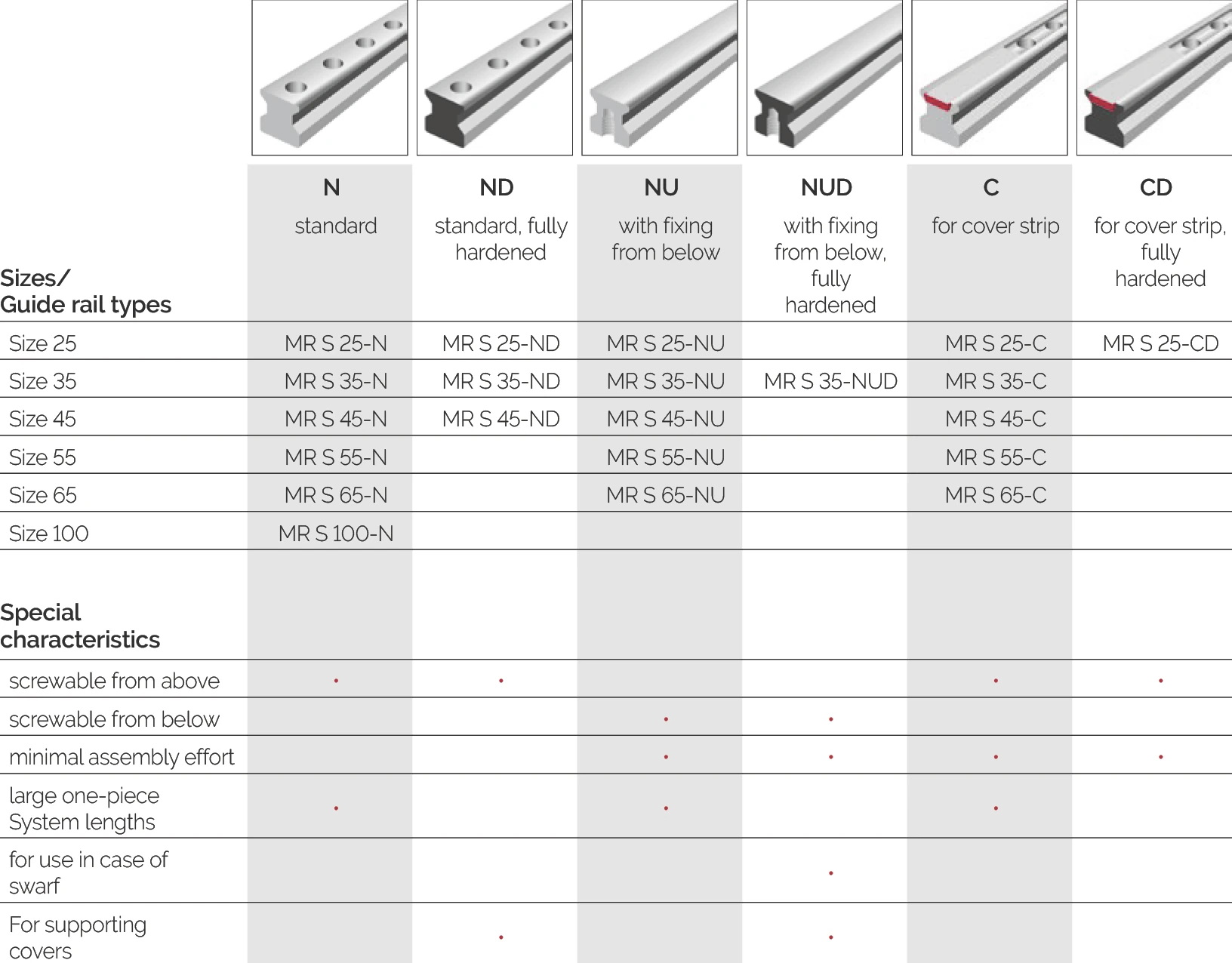

MR 導軌產品總覽

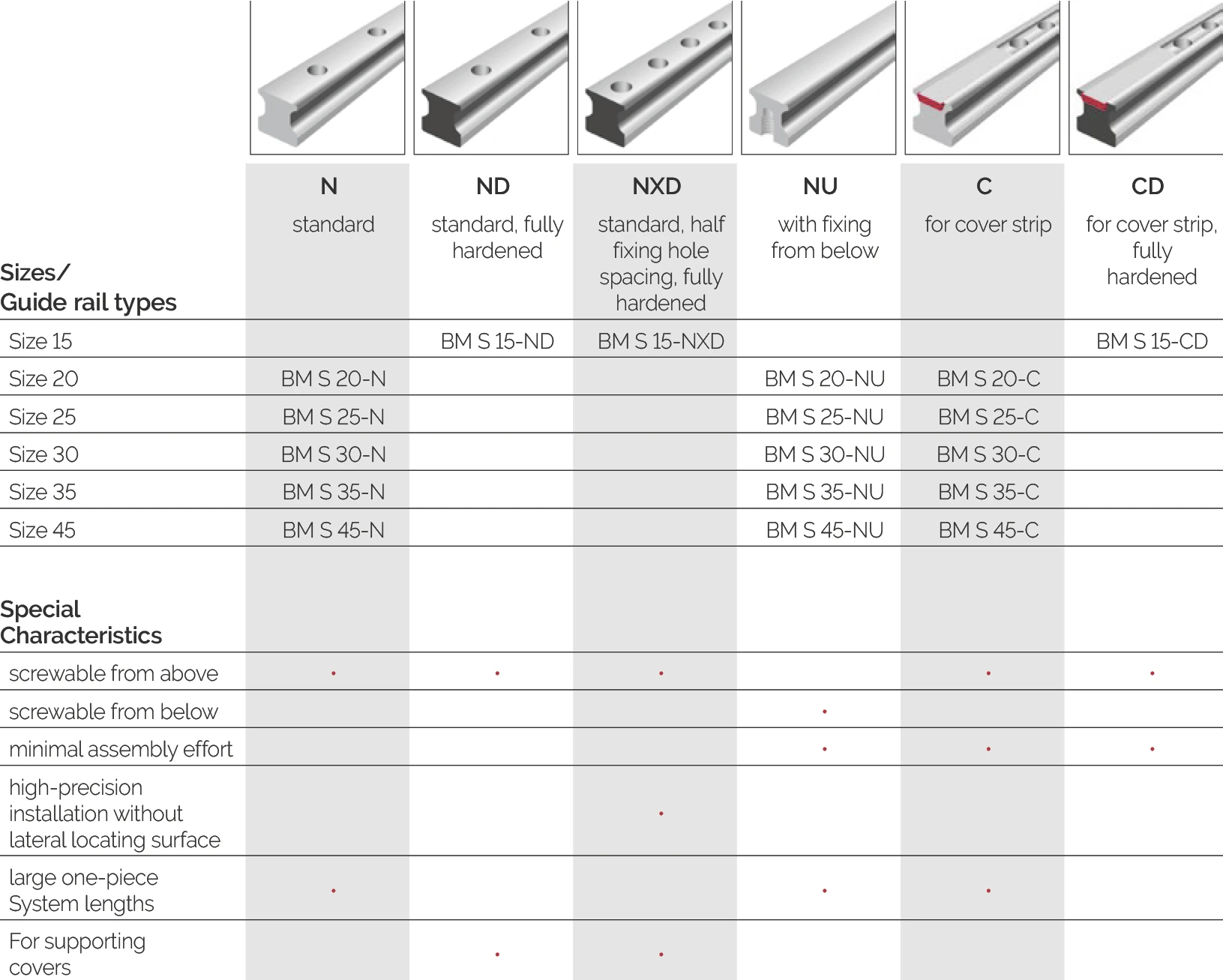

BM 導軌產品總覽

4.3.2 導軌選擇標準

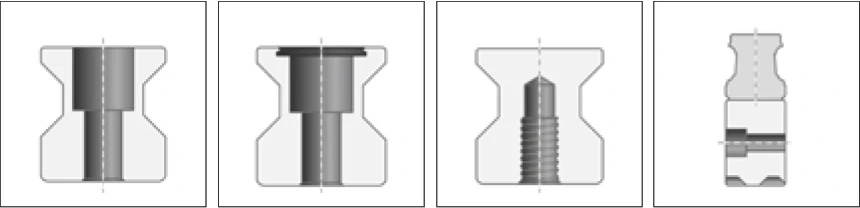

固定方式

導軌主要有兩種固定方式。標準導軌 -N- 和蓋板導軌 -C- 具有連續的固定孔，可從上方固定。N型導軌的固定孔可用塑膠塞、黃銅塞或鋼塞封閉。

也有底部帶螺紋固定孔的導軌，用於從下方固定。這些導軌以型號描述中的 -U- 後綴標示。其優點是提供完全平滑的刮拭面、導軌固定孔無需封閉件；主要用於從下方接近的連接結構、可降低安裝成本並延長刮片壽命。

型號描述中的 -D- 後綴表示全硬化導軌；-X- 表示固定孔間距：MR 導軌為兩倍、BM 導軌為一半的孔距。

註：● = 適用

側面固定代表第四種變體，用於 MONORAIL BZ 齒條系統。由於這些側向固定孔位於滑塊運動範圍之外， 因此不一定需要封閉（如有需要可用塑膠塞 BRK 封閉）；導軌與齒條之間的連接螺絲固定孔在標準設計中則於出廠時以塑膠塞封閉。

標準導軌長度

MONORAIL MR 與 BM 的標準導軌長度為：

L3 = n · L4 − 2 mm

MONORAIL BZ 為：

L3 = n · L4

L3 導軌長度（mm）　n = 3, 4, 5…　L4 固定孔間距（mm）

特殊長度導軌

若需偏離上述標準長度，MONORAIL MR 與 BM 的導軌長度可用下式計算：

L3 = n · L4 + L5 + L10

L3 導軌長度　n = 3, 4, 5…　L4 固定孔間距　L5 起始固定孔間距　L10 末端固定孔間距（皆 mm）

其中起始固定孔間距 L5 與末端固定孔間距 L10 應遵守下列數值：

L5max、L10max = L4 − (F2/2 + 1 mm)

L5min、L10min = F2/2 + 1 mm

F2 沉孔直徑（mm）

MONORAIL BZ 的 L5 與 L10 採固定值：

L5 = L10 = L4/2

表面硬度

標準情況下，MONORAIL 導軌的側面與滾道採感應硬化。這類導軌適用於一般應用、大型系統長度，以及需要事後在導軌上加工固定孔（例如打銷孔或固定風琴罩）的情形。

若需要導軌上表面也硬化（例如用來支撐蓋板的滑靴、或導軌用於開放式加工區），則另有全硬化版本。ND、NUD、CD 型式中的「D」即代表全硬化（through harDened）。

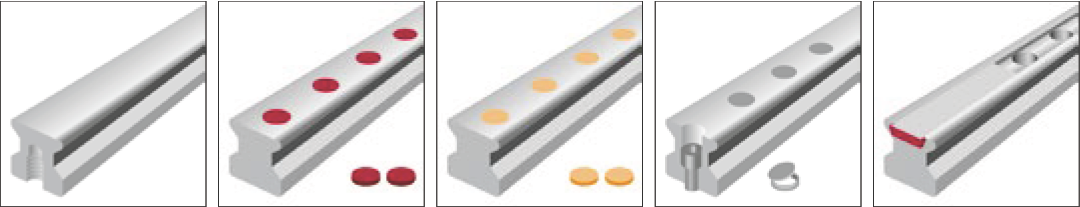

導軌蓋板

根據導軌類型，導軌固定孔可以用不同方式封閉。為此，SCHNEEBERGER 為每種特定應用提供多種元件。

● = 適用　* U 型軌＝從下方固定，無需導軌蓋板。
