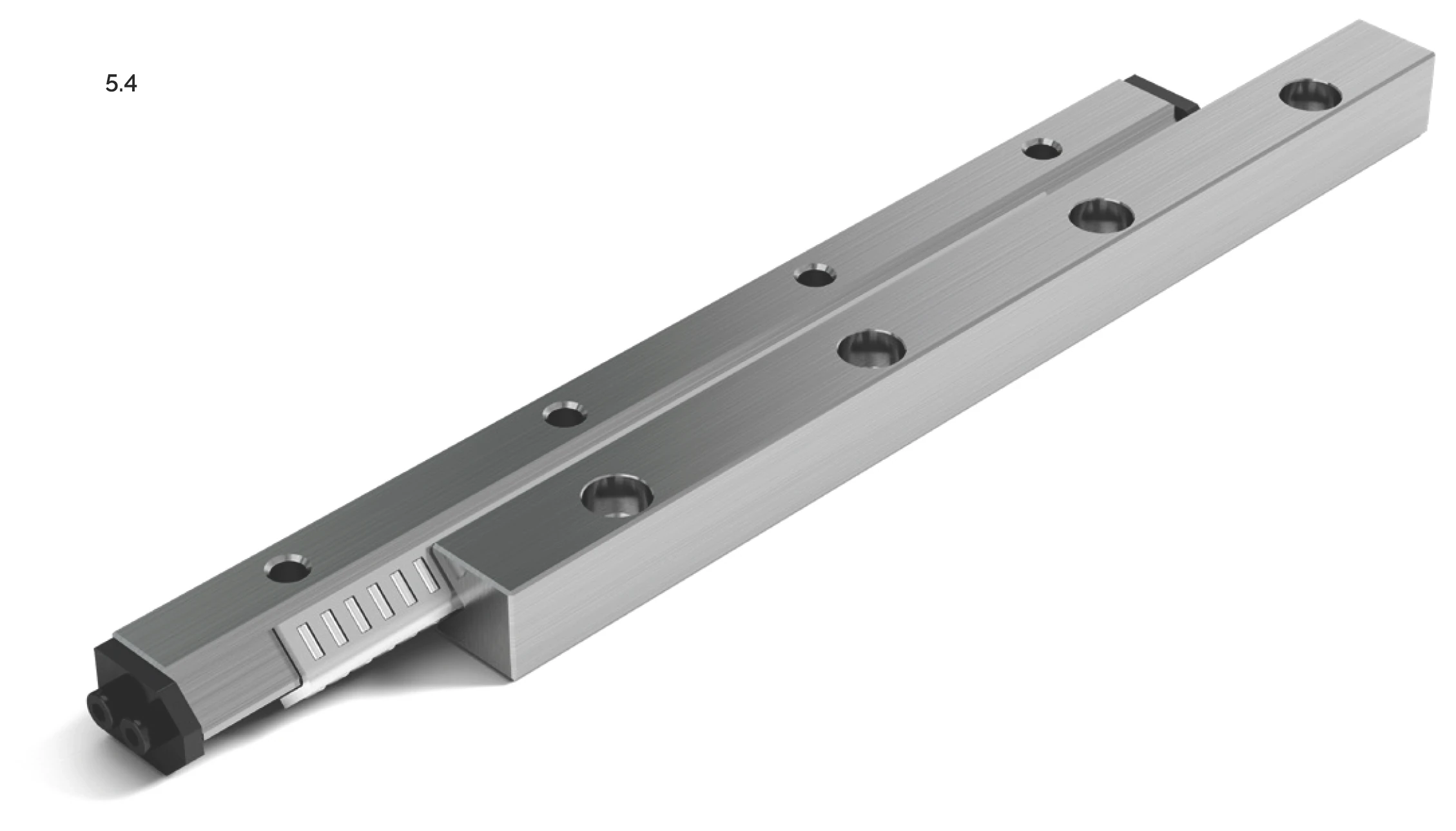

Type N/O 基準數據
| 軌道和表面質量 | 研磨的支撐和/或定位表面和軌道（90° V 型） |
|---|---|
| 使用材料（標準） |
|
| 滾動元件 | 滾針 |
| 速度 | 1 m/s |
| 加速度 |
|
| 精度 | Type N/O 線性導軌提供三種品質等級（見第 9 章） |
| 工作溫度 | -40°C 至 +80°C |

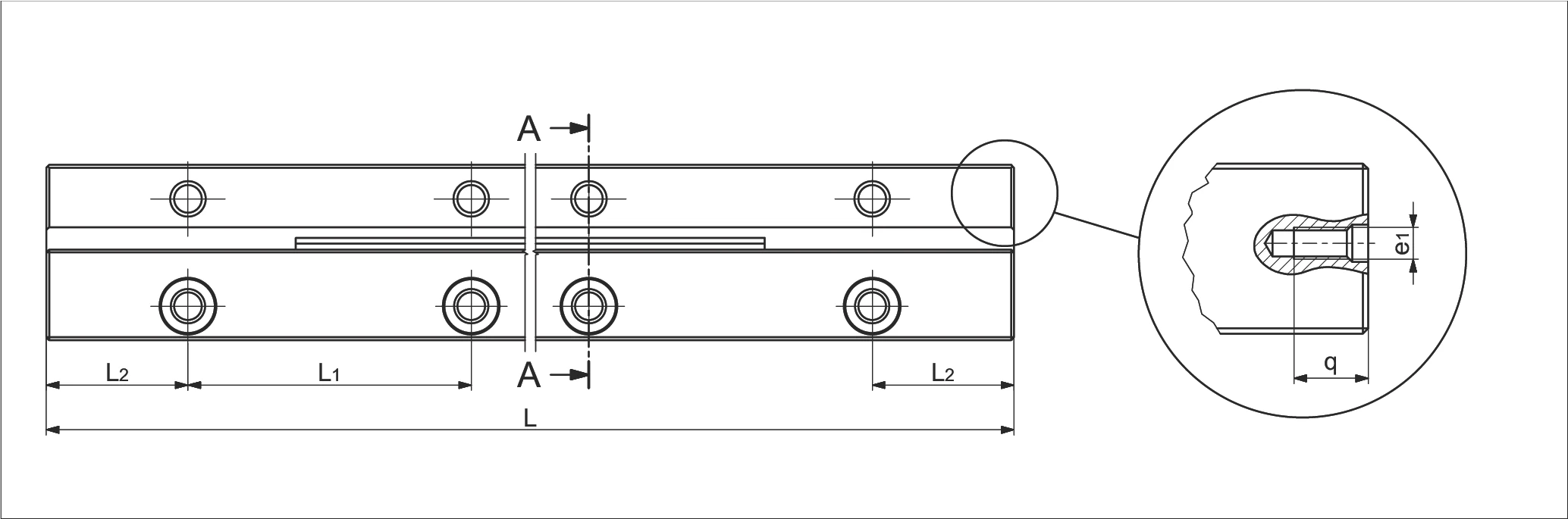

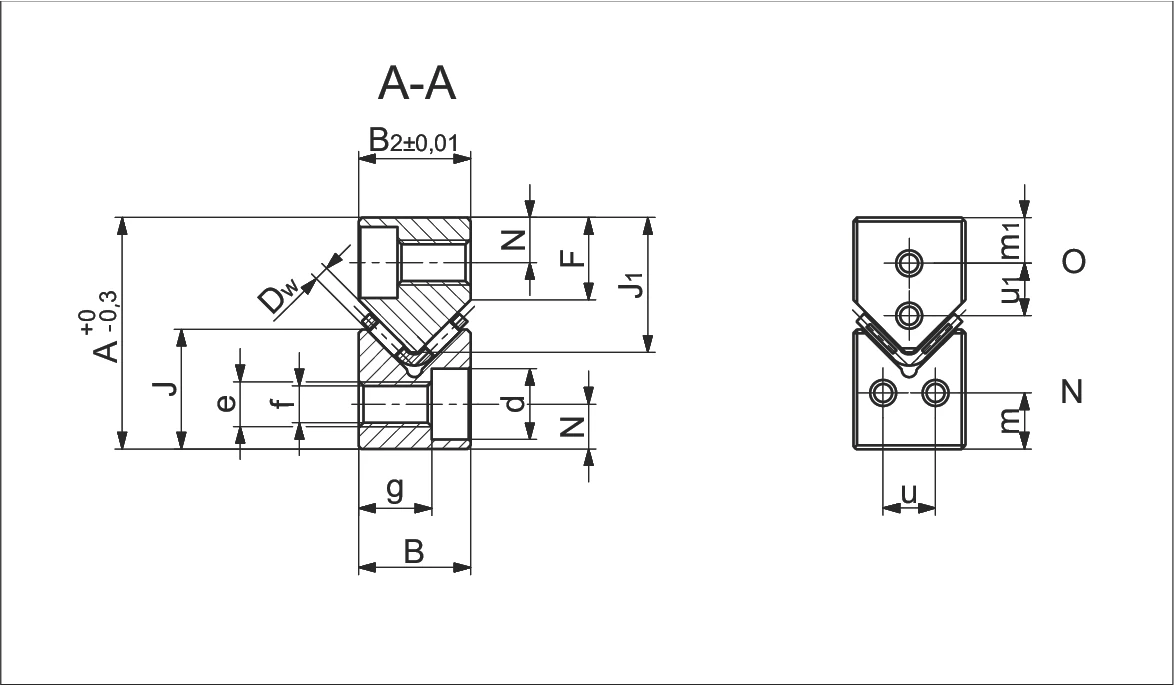

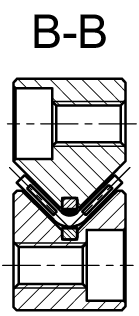

尺寸與負載能力 Type N/O
規格表 - Type N/O 62015
| Type | Size | L | 尺寸 (mm) | 選項 (見第 7 章) | 附件(3) | ||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| mm(1) | 重量 g (Type N) | 重量 g (Type O) | A | B/B2 (2) | Dw | F | J | J1 | L1 | L2 | N | d | e | e1 | f | g | m | m1 | q | u | u1 | ||||
| N/O | 62015 | 100 | 146 | 164 | 31 | 15 | 2 | 11 | 16 | 18 | 50 | 25 | 6 | 9.5 | M6 | M3 | 5.2 | 9.8 | 7.5 | 4.5 | 7 | 7 | 7 | SQ SSQ RF EG ZG HA DU KZST | 保持器: - HW 10 端件: - GFN 62015 - GFO 62015 - GH 62015 - GH-A 62015 - GW 62015 - GW-A 62015 緊固螺絲: - GD 6 - GD 9 |
| 150 | 219 | 246 | |||||||||||||||||||||||
| 200 | 292 | 328 | |||||||||||||||||||||||
| 250 | 365 | 410 | |||||||||||||||||||||||
| 300 | 438 | 492 | |||||||||||||||||||||||
| 350 | 511 | 574 | |||||||||||||||||||||||
| 400 | 584 | 656 | |||||||||||||||||||||||
| 450 | 657 | 738 | |||||||||||||||||||||||
| 500 | 730 | 820 | |||||||||||||||||||||||
規格表 - Type N/O 92025
| Type | Size | L | 尺寸 (mm) | 選項 (見第 7 章) | 附件(3) | ||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| mm(1) | 重量 g (Type N) | 重量 g (Type O) | A | B/B2 (2) | Dw | F | J | J1 | L1 | L2 | N | d | e | e1 | f | g | m | m1 | q | u | u1 | ||||
| N/O | 92025 | 200 | 685 | 695 | 44 | 22 | 2 | 15 | 24 | 24.5 | 100 | 50 | 9 | 10.5 | M8 | M4 | 6.8 | 15.8 | 11 | 6 | 9 | 10 | 10 | SQ SSQ RF EG ZG HA DU KZST | 保持器: - HW 15 - SHW 15 端件: - GFN 92025 - GFO 92025 - GH 92025 - GH-A 92025 - GW 92025 - GW-A 92025 緊固螺絲: - GD 9 - GD 2025 |
| 300 | 1020 | 1030 | |||||||||||||||||||||||
| 400 | 1360 | 1373 | |||||||||||||||||||||||
| 500 | 1700 | 1717 | |||||||||||||||||||||||
| 600 | 2025 | 2035 | |||||||||||||||||||||||
| 700 | 2360 | 2370 | |||||||||||||||||||||||
| 800 | 2697 | 2709 | |||||||||||||||||||||||
規格表 - Type N/O 2025
| Type | Size | L | 尺寸 (mm) | 選項 (見第 7 章) | 附件(3) | ||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| mm(1) | 重量 g (Type N) | 重量 g (Type O) | A | B/B2 (2) | Dw | F | J | J1 | L1 | L2 | N | d | e | e1 | f | g | m | m1 | q | u | u1 | ||||
| N/O | 2025 | 200 | 924 | 900 | 52 | 25 | 2 | 18 | 28 | 29 | 100 | 50 | 10 | 13.5 | M10 | M6 | 8.5 | 16.8 | 12 | 7 | 11 | 14 | 11 | SQ SSQ RF EG ZG HA DU KZST | 保持器: - SHW 15 端件: - GFN 2025 - GFO 2025 - GH 2025 - GH-A 2025 - GW 2025 - GW-A 2025 緊固螺絲: - GD 2025 - GD 2035 |
| 300 | 1386 | 1350 | |||||||||||||||||||||||
| 400 | 1848 | 1800 | |||||||||||||||||||||||
| 500 | 2310 | 2250 | |||||||||||||||||||||||
| 600 | 2772 | 2700 | |||||||||||||||||||||||
| 700 | 3234 | 3150 | |||||||||||||||||||||||
| 800 | 3696 | 3600 | |||||||||||||||||||||||
| 900 | 4158 | 4050 | |||||||||||||||||||||||
| 1000 | 4620 | 4500 | |||||||||||||||||||||||
| 1100 | 5082 | 4950 | |||||||||||||||||||||||
| 1200 | 5544 | 5400 | |||||||||||||||||||||||
| 1400 | 6468 | 6300 | |||||||||||||||||||||||
| 1600 | 7392 | 7200 | |||||||||||||||||||||||
規格表 - Type N/O 2535
| Type | Size | L | 尺寸 (mm) | 選項 (見第 7 章) | 附件(3) | ||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| mm(1) | 重量 g (Type N) | 重量 g (Type O) | A | B/B2 (2) | Dw | F | J | J1 | L1 | L2 | N | d | e | e1 | f | g | m | m1 | q | u | u1 | ||||
| N/O | 2535 | 300 | 1905 | 1995 | 62 | 30 | 2.5 | 22 | 34 | 35 | 100 | 50 | 12 | 16.5 | M12 | M6 | 10.5 | 19.8 | 15 | 8 | 11 | 18 | 12 | SQ SSQ RF EG ZG HA DU KZST | 保持器: - HW 20 - SHW 20 端件: - GFN 2535 - GFO 2535 - GH 2535 - GH-A 2535 - GW 2535 - GW-A 2535 緊固螺絲: - GD 2535 - GD 3035 |
| 400 | 2540 | 2660 | |||||||||||||||||||||||
| 500 | 3175 | 3325 | |||||||||||||||||||||||
| 600 | 3810 | 3990 | |||||||||||||||||||||||
| 700 | 4445 | 4655 | |||||||||||||||||||||||
| 800 | 5080 | 5320 | |||||||||||||||||||||||
| 900 | 5715 | 5985 | |||||||||||||||||||||||
| 1000 | 6350 | 6650 | |||||||||||||||||||||||
| 1100 | 6985 | 7315 | |||||||||||||||||||||||
| 1200 | 7620 | 7980 | |||||||||||||||||||||||
| 1400 | 8890 | 9310 | |||||||||||||||||||||||
| 1600 | 10160 | 10640 | |||||||||||||||||||||||
規格表 - Type N/O 3045
| Type | Size | L | 尺寸 (mm) | 選項 (見第 7 章) | 附件(3) | ||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| mm(1) | 重量 g (Type N) | 重量 g (Type O) | A | B/B2 (2) | Dw | F | J | J1 | L1 | L2 | N | d | e | e1 | f | g | m | m1 | q | u | u1 | ||||
| N/O | 3045 | 400 | 3660 | 3460 | 74 | 35 | 3 | 25 | 42.5 | 40 | 100 | 50 | 14 | 18.5 | M14 | M6 | 12.5 | 22.8 | 18 | 10 | 11 | 19 | 16 | SQ SSQ RF EG ZG HA DU KZST | 保持器: - HW 25 - SHW 25 端件: - GFN 3045 - GFO 3045 - GH 3045 - GH-A 3045 - GW 3045 - GW-A 3045 緊固螺絲: - GD 3045 - GD 1435 |
| 500 | 4575 | 4325 | |||||||||||||||||||||||
| 600 | 5490 | 5190 | |||||||||||||||||||||||
| 700 | 6405 | 6055 | |||||||||||||||||||||||
| 800 | 7320 | 6920 | |||||||||||||||||||||||
| 900 | 8235 | 7785 | |||||||||||||||||||||||
| 1000 | 9150 | 8650 | |||||||||||||||||||||||
| 1100 | 1007(4) | 9515 | |||||||||||||||||||||||
| 1200 | 10980 | 10380 | |||||||||||||||||||||||
| 1400 | 12810 | 12110 | |||||||||||||||||||||||
| 1600 | 14640 | 13840 | |||||||||||||||||||||||
規格表 - Type N/O 3555
| Type | Size | L | 尺寸 (mm) | 選項 (見第 7 章) | 附件(3) | ||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| mm(1) | 重量 g (Type N) | 重量 g (Type O) | A | B/B2 (2) | Dw | F | J | J1 | L1 | L2 | N | d | e | e1 | f | g | m | m1 | q | u | u1 | ||||
| N/O | 3555 | 500 | 6156 | 6088 | 78 | 45 | 3.5 | 25 | 45 | 45 | 100 | 50 | 14 | 18.5 | M14 | M6 | 12.5 | 32.5 | 18 | 12 | 11 | 29 | 20 | SQ SSQ RF EG ZG HA DU KZST | 保持器: - HW 30 - SHW 30 端件: - GFN 3555 - GFO 3555 - GH 3555 - GH-A 3555 - GW 3555 - GW-A 3555 緊固螺絲: - GD 3555 - GD 1435 |
| 600 | 7387 | 7306 | |||||||||||||||||||||||
| 700 | 8618 | 8523 | |||||||||||||||||||||||
| 800 | 9850 | 9741 | |||||||||||||||||||||||
| 900 | 11081 | 10958 | |||||||||||||||||||||||
| 1000 | 12312 | 12176 | |||||||||||||||||||||||
| 1100 | 13543 | 13394 | |||||||||||||||||||||||
| 1200 | 14774 | 14611 | |||||||||||||||||||||||
| 1400 | 17237 | 17046 | |||||||||||||||||||||||
| 1600 | 19699 | 19482 | |||||||||||||||||||||||
(1) 列出的長度為標準長度；當然也可提供其他長度。最大長度見第 48 頁。
(2) B 表示單一導軌的寬度。B2 表示兩個導軌的總寬度。
(3) 附件選擇如下：保持器型號請參閱第 49 和 50 頁，端件請參閱第 51 和 52 頁，緊固螺絲請參閱第 52 頁。
(4) 型錄印刷值為 1007 g，與同欄每 100 mm 遞增 915 g 的規律不符（依規律應為 10065 g）。此處忠實照錄型錄值，實際重量請向原廠確認。
最大長度 Type N/O
下表顯示不同品質等級和材料的 Type N/O 最大長度。
| Type / Size | 品質等級 (見第 9 章) | 標準材料最大長度 (mm) | 防腐蝕材料最大長度 (mm) |
|---|---|---|---|
| N/O 62015 | NQ | 1,500 | 900 |
| SQ | 1,200 | ||
| SSQ | |||
| N/O 92025 | NQ | 3,000 | 3,000 |
| SQ | |||
| SSQ | |||
| N/O 2025 | NQ | 3,000 | 3,000 |
| SQ | |||
| SSQ | |||
| N/O 2535 | NQ | 3,000 | 3,000 |
| SQ | |||
| SSQ | |||
| N/O 3045 | NQ | 3,000 | 3,000 |
| SQ | |||
| SSQ | |||
| N/O 3555 | NQ | 3,000 | 3,000 |
| SQ | |||
| SSQ |
導軌倒角
下表顯示導軌倒角的詳細資訊。請注意，零件號和公司標誌標記在參考面和支撐表面的相對位置。
| Type / Size | 基準邊緣倒角 (mm) |
|---|---|
| N/O 62015 | 0.5 × 45° |
| N/O 92025 | 0.5 × 45° |
| N/O 2025 | 0.5 × 45° |
| N/O 2535 | 0.5 × 45° |
| N/O 3045 | 1.0 × 45° |
| N/O 3555 | 1.0 × 45° |
Type N/O 附件

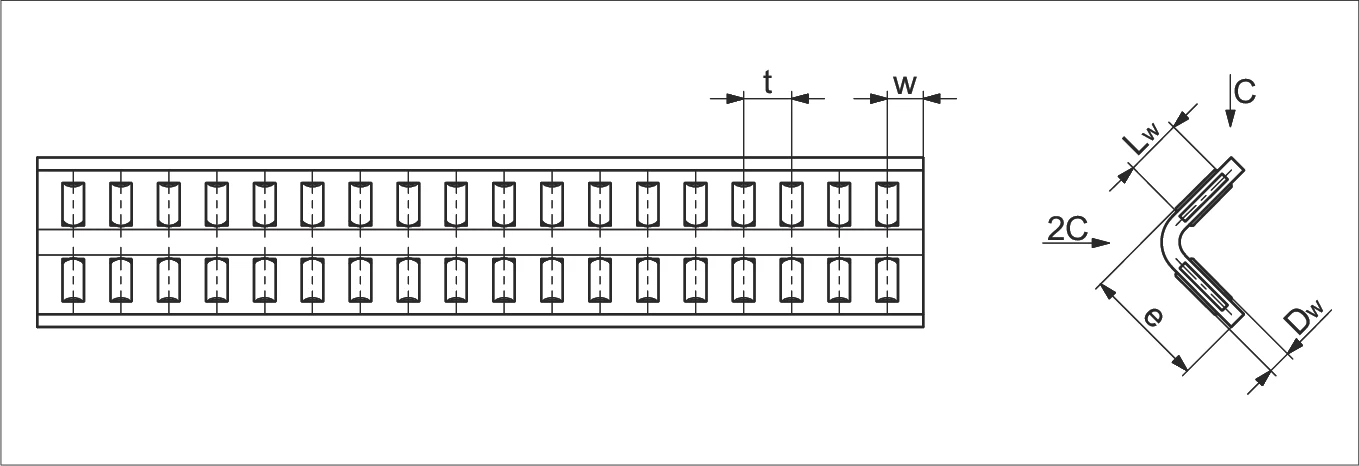

滾針保持器 Type SHW
設計：
- 滾針固定於塑膠中，提供較低的位移力和更平穩的運行
安裝方法：
- 適用於一般應用和某些超程保持器應用
材料：
- 不鏽鋼和塑膠 PA 12 GF 30%
相容於：
- 線性導軌 Type N/O 92025, 2025, 2535, 3045, 3555
| Type | Size | Dw | Lw | e | t | w (約) | C100 每個滾針 (N) | C50 每個滾針 (N) | 最大長度 (mm) | 相容導軌型號 |
|---|---|---|---|---|---|---|---|---|---|---|
| SHW | 15 | 2 | 6.8 | 14 | 4 | 2.9 | 750 | 922.50 | 1,500 | N/O 92025 和 2025 |
| 20 | 2.5 | 9.8 | 19 | 4.75 | 3.4 | 1,375 | 1,691.25 | 1,500 | N/O 2535 | |
| 25 | 3 | 13.8 | 25 | 5.2 | 3.6 | 2,350 | 2,890.50 | 1,500 | N/O 3045 | |
| 30 | 3.5 | 17.8 | 30 | 6.1 | 4.3 | 3,600 | 4,428.00 | 1,500 | N/O 3555 |

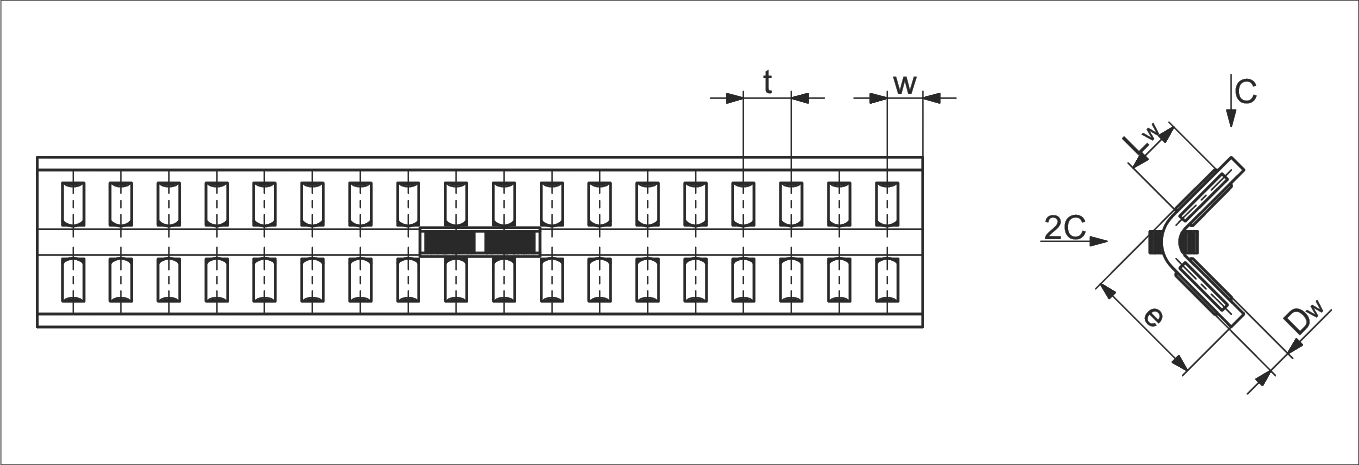

滾針保持器 Type SHW with KZST
說明：
- 有關保持器控制的詳細資訊列於第 7.9 章
設計：
- 滾針固定於塑膠中，提供較低的位移力和更平穩的運行
安裝方法：
- 適用於一般應用和某些超程保持器應用
材料：
- 不鏽鋼和塑膠 PA 12 GF 30%
| Type | Size | Dw | Lw | e | t | w (約) | C100 每個滾針 (N) | C50 每個滾針 (N) | 最大長度 (mm) | 相容導軌型號 |
|---|---|---|---|---|---|---|---|---|---|---|
| SHW | 15 | 2 | 6.8 | 14 | 4 | 2.9 | 750 | 922.50 | 1,500 | N/O 92025 和 2025 |
| 20 | 2.5 | 9.8 | 19 | 4.75 | 3.4 | 1,375 | 1,691.25 | 1,500 | N/O 2535 | |
| 25 | 3 | 13.8 | 25 | 5.2 | 3.6 | 2,350 | 2,890.50 | 1,500 | N/O 3045 | |
| 30 | 3.5 | 17.8 | 30 | 6.1 | 4.3 | 3,600 | 4,428.00 | 1,500 | N/O 3555 |
滾針保持器 Type HW
設計：
- 滾針固定
安裝方法：
- 適用於一般應用和某些超程保持器應用
材料：
- 標準：Size HW 10 由工具鋼製成
- 所有其他尺寸為鋁材
選項：
- 所有保持器均可提供鋼材版本
| Type | Size | Dw | Lw | e | t | w (約) | C100 每個滾針 (N) | C50 每個滾針 (N) | 最大長度 (mm) | 相容導軌型號 |
|---|---|---|---|---|---|---|---|---|---|---|
| HW | 10 | 2 | 4.8 | 10 | 4 | 3 | 530 | 651.90 | 1,980 | N/O 62015 |
| 15 | 2 | 6.8 | 14 | 4.5 | 3.5 | 750 | 922.50 | 1,950 | N/O 92025 | |
| 16 | 2 | 8.8 | 16 | 3.8 | 2.8 | 970 | 1,193.10 | 1,990 | N/O 2025 | |
| 20 | 2.5 | 9.8 | 20 | 5.5 | 4 | 1,375 | 1,691.25 | 1,970 | N/O 2535 | |
| 25 | 3 | 13.8 | 25 | 6 | 4.5 | 2,350 | 2,890.50 | 1,940 | N/O 3045 | |
| 30 | 3.5 | 17.8 | 30 | 7 | 5 | 3,600 | 4,428.00 | 1,980 | N/O 3555 |
滾針保持器 Type HW 帶保持器控制 (KZST)
注意：
- 保持器控制的詳細資訊請參閱第 7.9 章
設計：
- 滾針固定
安裝方法：
- 適用於一般應用和某些超程保持器應用
材料：
- 標準：Size HW 10 由工具鋼製成
- 所有其他尺寸為鋁材
選項：
- 所有保持器均可提供鋼材版本
| Type | Size | Dw | Lw | e | t | w (約) | C100 每個滾針 (N) | C50 每個滾針 (N) | 最大長度 (mm) | 相容導軌型號 |
|---|---|---|---|---|---|---|---|---|---|---|
| HW | 10 | 2 | 4.8 | 10 | 4 | 3 | 530 | 651.90 | 1,980 | N/O 62015 |
| 15 | 2 | 6.8 | 14 | 4.5 | 3.5 | 750 | 922.50 | 1,950 | N/O 92025 | |
| 16 | 2 | 8.8 | 16 | 3.8 | 2.8 | 970 | 1,193.10 | 1,990 | N/O 2025 | |
| 20 | 2.5 | 9.8 | 20 | 5.5 | 4 | 1,375 | 1,691.25 | 1,970 | N/O 2535 | |
| 25 | 3 | 13.8 | 25 | 6 | 4.5 | 2,350 | 2,890.50 | 1,940 | N/O 3045 | |
| 30 | 3.5 | 17.8 | 30 | 7 | 5 | 3,600 | 4,428.00 | 1,980 | N/O 3555 |

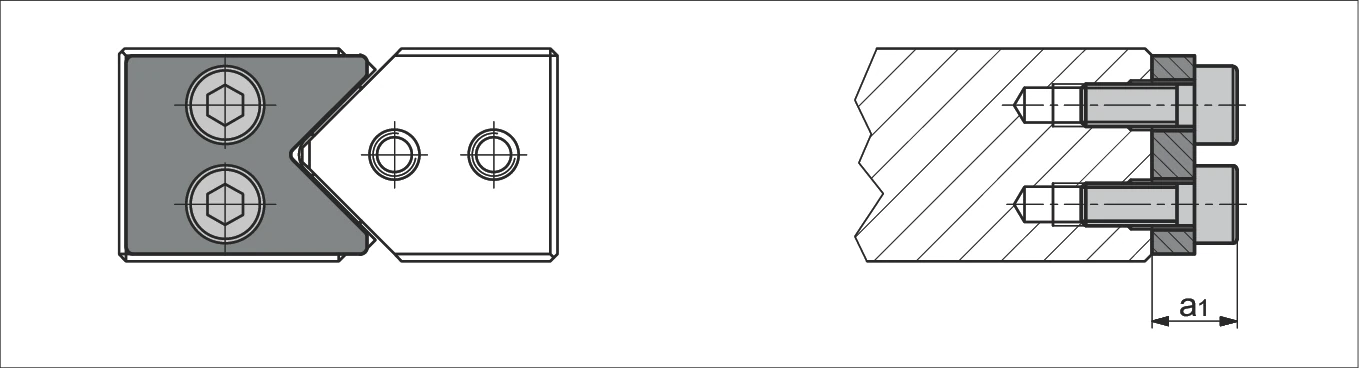

端件 Type GH
特殊功能：
- 用於超程保持器
安裝方法：
- 無限制
供應範圍：
- 包含端螺絲
| 尺寸 | 62015 | 92025 | 2025 | 2535 | 3045 | 3555 |
|---|---|---|---|---|---|---|
| a1 | 6 | 7 | 10 | 10 | 10 | 11 |

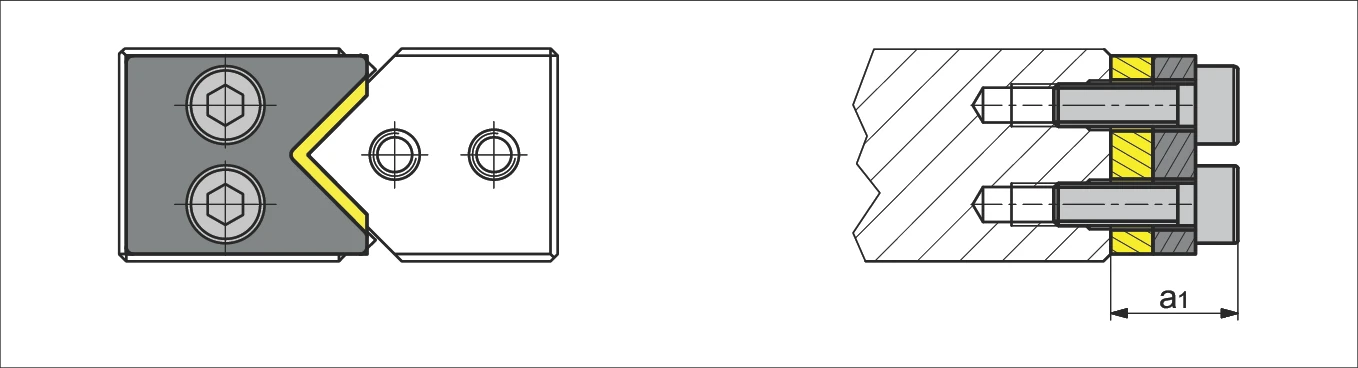

端件 Type GH-A
特殊功能：
- 毛氈刮片
安裝方法：
- 無限制
供應範圍：
- 包含端螺絲
| 尺寸 | 62015 | 92025 | 2025 | 2535 | 3045 | 3555 |
|---|---|---|---|---|---|---|
| a1 | 9 | 10 | 13 | 13 | 13 | 14 |

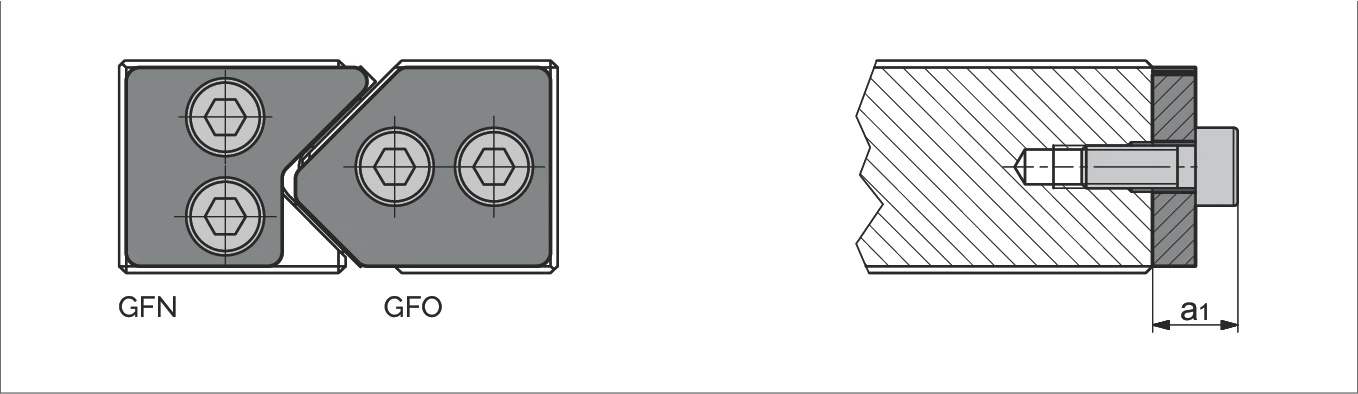

端件 Type GFN/GFO
安裝方法：
- 無限制
供應範圍：
- 包含端螺絲
| 尺寸 | 62015 | 92025 | 2025 | 2535 | 3045 | 3555 |
|---|---|---|---|---|---|---|
| a1 | 6 | 7 | 10 | 10 | 10 | 11 |

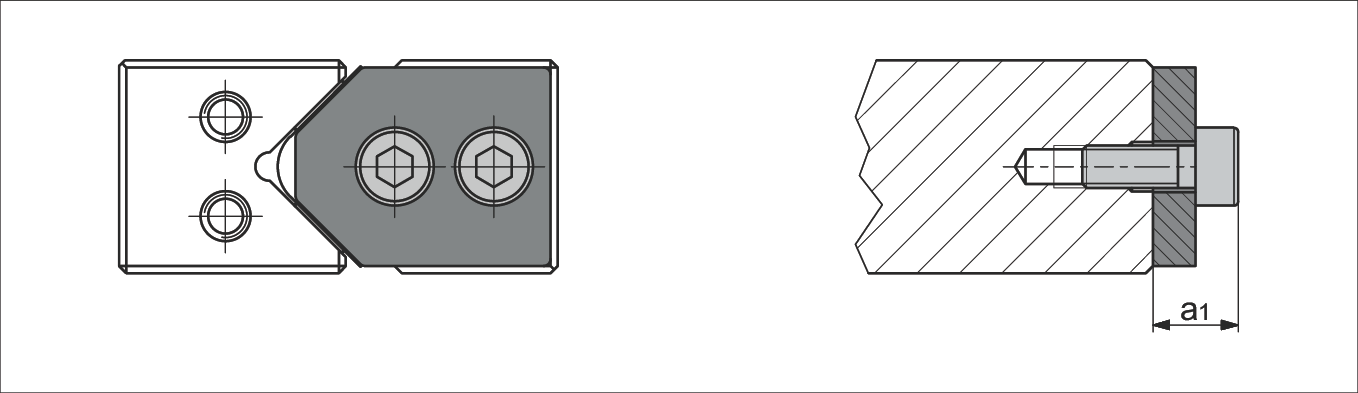

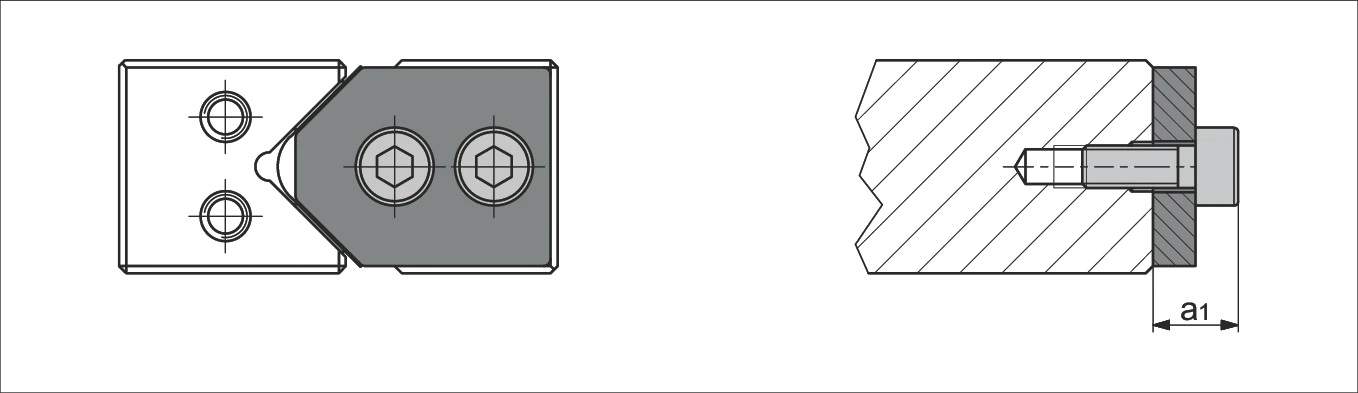

端件 Type GW
特殊功能：
- 用於超程保持器
安裝方法：
- 無限制
供應範圍：
- 包含端螺絲
| 尺寸 | 62015 | 92025 | 2025 | 2535 | 3045 | 3555 |
|---|---|---|---|---|---|---|
| a1 | 6 | 7 | 10 | 10 | 10 | 11 |

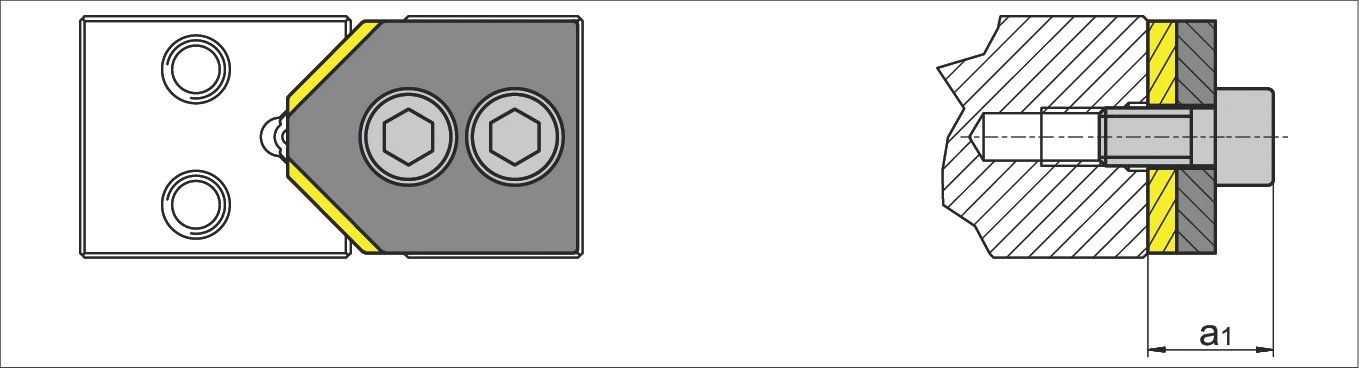

端件 Type GW-A
特殊功能：
- 毛氈刮片
安裝方法：
- 無限制
供應範圍：
- 包含端螺絲
| 尺寸 | 62015 | 92025 | 2025 | 2535 | 3045 | 3555 |
|---|---|---|---|---|---|---|
| a1 | 9 | 10 | 13 | 13 | 13 | 14 |

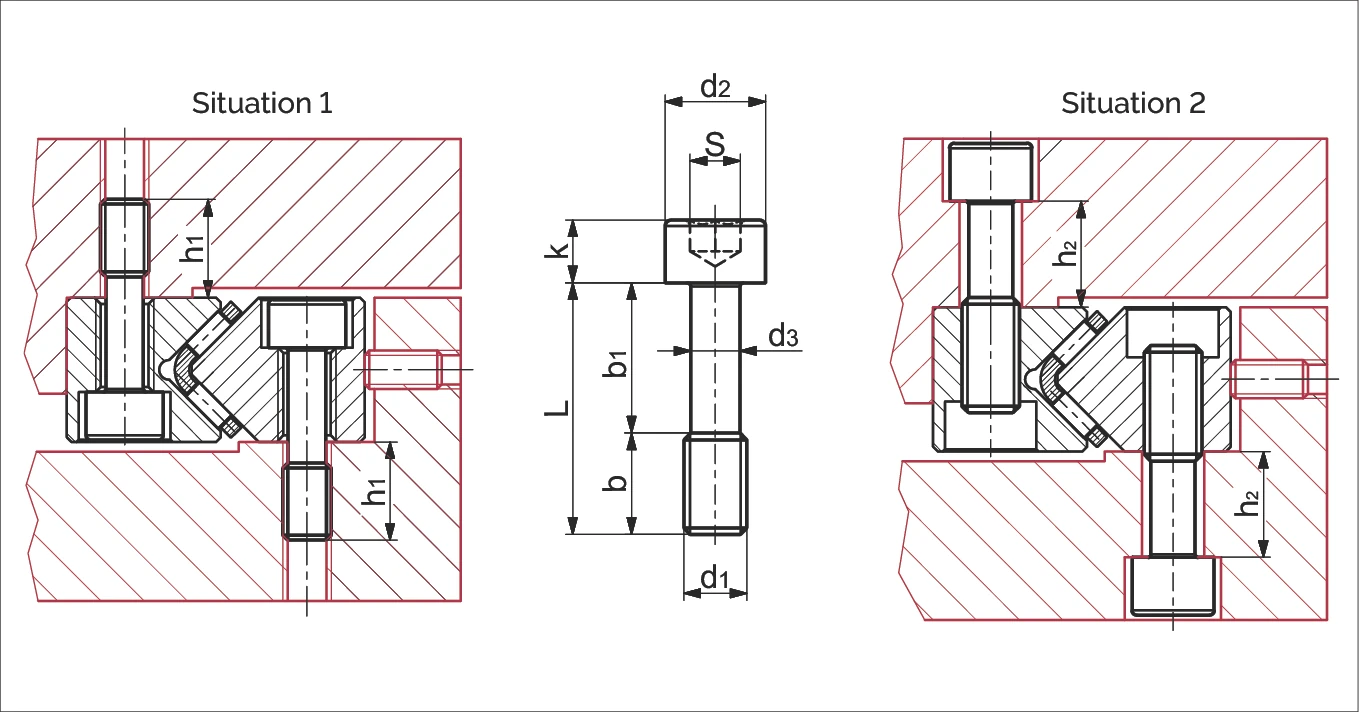

細軸緊固螺絲 Type GD 6 至 GD 1435
特殊功能：
- 用於補償孔距差異
相容於：
- 線性導軌 Type N/O 62015 至 N/O 3555
| Type | Size | L | b | b1 | d1 | d2 | d3 | k | s | 最大緊固扭矩 Ncm(1) | 相容的導軌尺寸 | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| (情況 1) | (情況 2) | |||||||||||
| GD | 6 | 20 | 8 | 12 | M5 | 8 | 3.9 | 5 | 4 | 463 | N/O 62015 | - |
| 9 | 30 | 12 | 18 | M6 | 8.5 | 4.6 | 6 | 5 | 762 | N/O 92025 | N/O 62015 | |
| 2025 | 35 | 16 | 19 | M8 | 11.3 | 6.25 | 8 | 6 | 1838 | N/O 2025 | N/O 92025 | |
| 2535 | 40 | 18 | 22 | M10 | 13.9 | 7.9 | 10 | 8 | 3674 | N/O 2535 | N/O 2025 | |
| 3045 | 50 | 25 | 25 | M12 | 15.8 | 9.6 | 12 | 10 | 6579 | N/O 3045 | N/O 2535 | |
| 3555 | 60 | 25 | 35 | M12 | 15.8 | 9.6 | 12 | 12 | 6579 | N/O 3555 | N/O 2535 | |
| 1435 | 90 | 27 | 63 | M14 | 19.5 | 11.2 | 14 | 12 | 10631 | - | N/O 3045 & N/O 3555 | |
(1) 緊固扭矩適用於抗拉強度 > 360 N/mm² 的材料
